COMPONENT INSPECTION

Crankshaft position sensor (TDC)

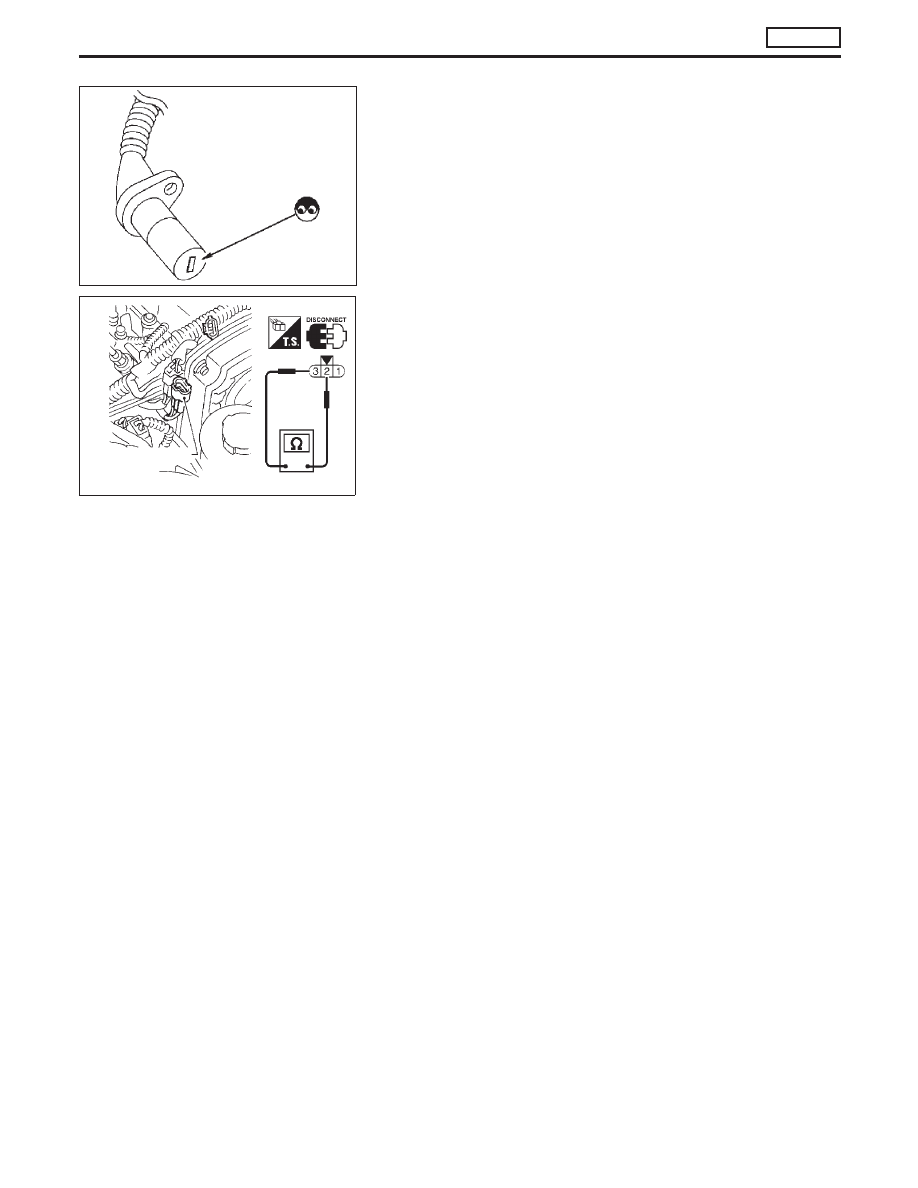

1. Disconnect crankshaft position sensor (TDC) harness con-

nector.

2. Loosen the fixing bolt of the sensor.
3. Remove the sensor.
4. Visually check the sensor for chipping.
5. Check resistance between crankshaft position sensor (TDC)

terminals

p

2

and

p

3

.

Resistance: Approximately 1.2 - 1.5k

Ω

[at 25°C (77°F)]

If NG, replace crankshaft position sensor (TDC).

SEF620S

NEF440

Crankshaft position
sensor (TDC) con-
nector

TROUBLE DIAGNOSIS 13

CD20E

Crankshaft Position Sensor (TDC) (Cont’d)

EC-117

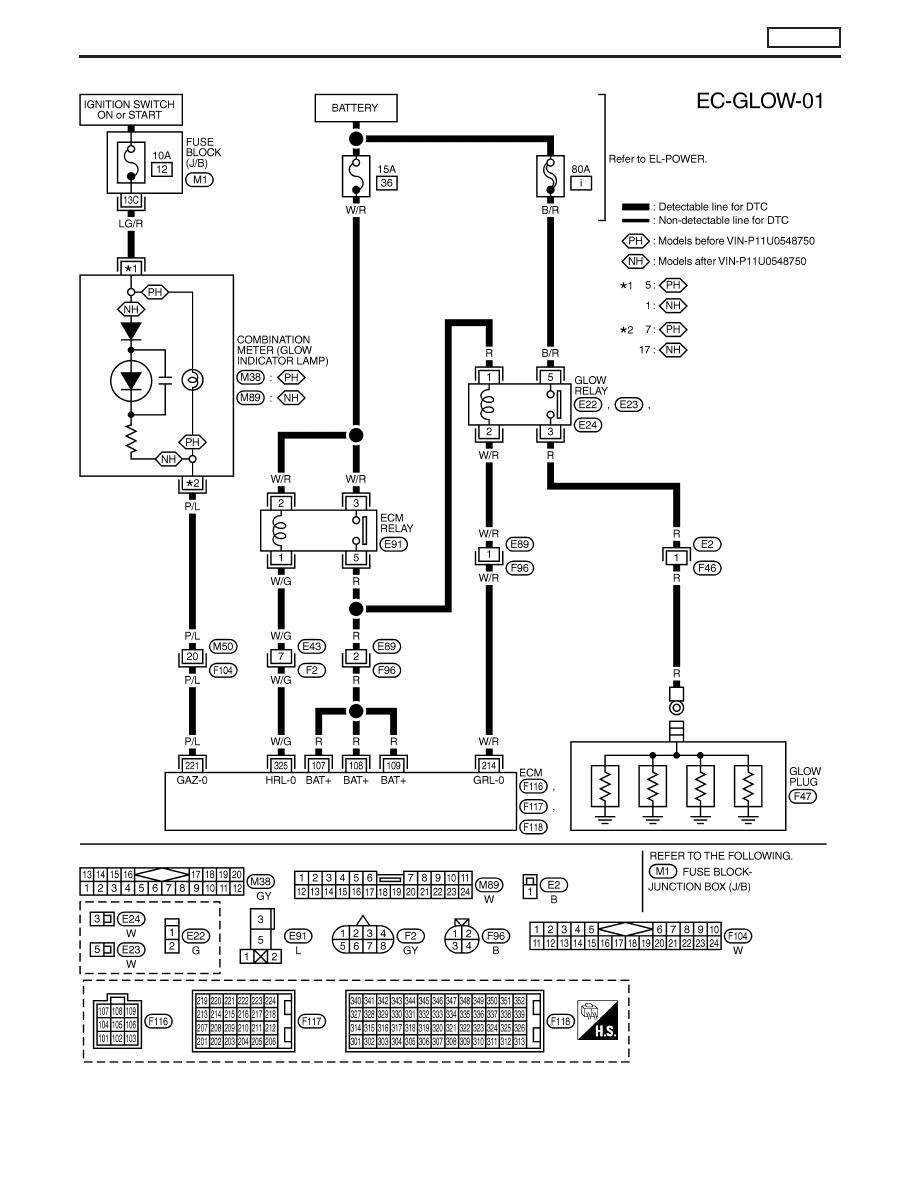

Glow Control System

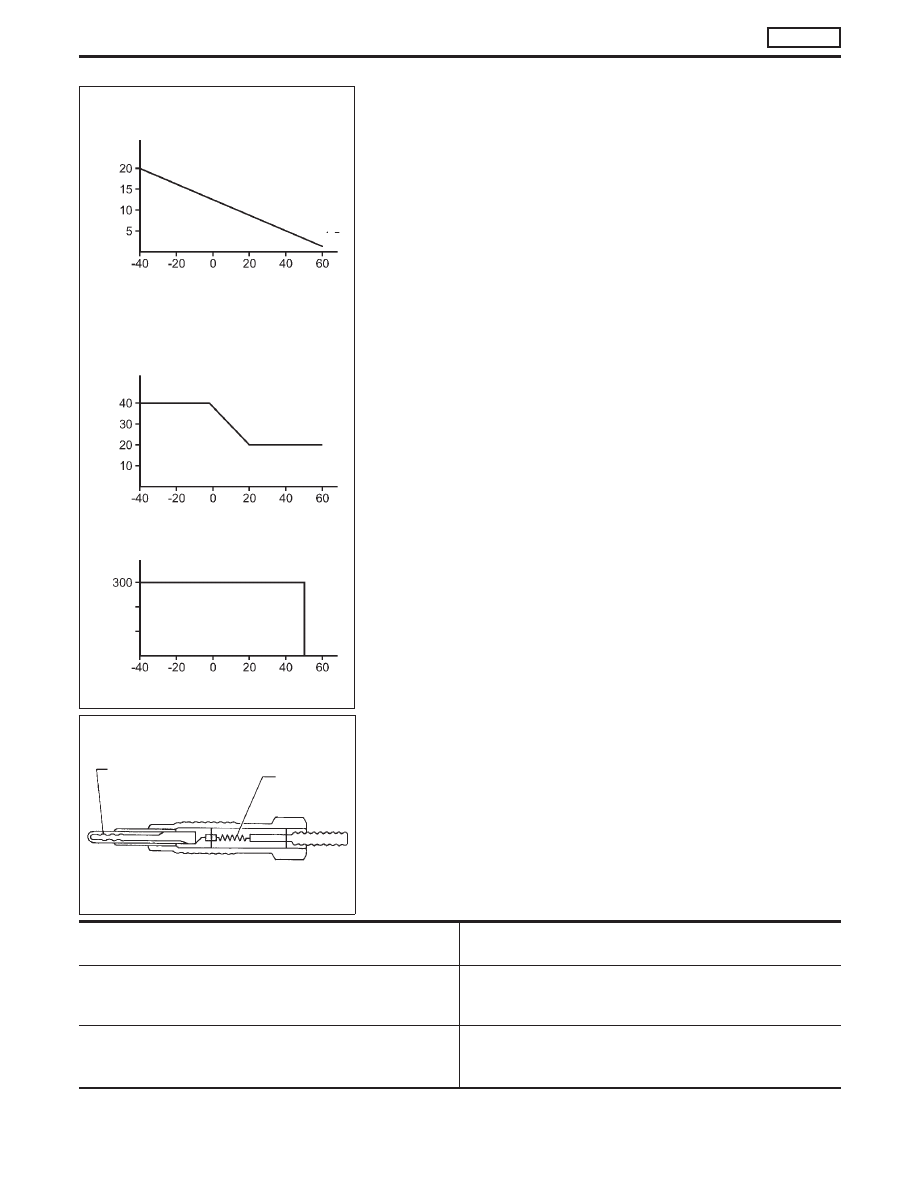

When coolant temperature is lower than 75°C (167°F):

●

Ignition switch ON
After ignition switch has been turned to ON, the glow relay
turns ON for a period of time depending on engine coolant
temperature, allowing current to flow through the glow plugs.

●

Starting
After starting the engine, current will flow through the glow
plugs for 300 seconds, or until the coolant temperature
exceeds 50°C (122°F).

COMPONENT DESCRIPTION

Glow plug

The glow plug is provided with a ceramic heating element to
obtain a high-temperature resistance. It glows in response to a
signal sent from the ECM, allowing current to flow through the
glow plug via the glow relay.

Malfunction is detected when ....

Check Items

(Possible cause)

●

Glow relay signal circuit is open or shorted.

●

Harness or connectors
(The glow relay signal circuit is open or shorted)

●

Glow relay

●

Glow indicator lamp circuit is open or shorted.

●

Harness or connectors
(The glow indicator lamp circuit is open or shorted.)

●

Glow lamp

Glow lamp indicator

T

ime

,

[S]

.

Engine coolant temperature

Pre-glow

T

ime

,

[S]

Engine coolant temperature

.

Post glow

.

T

ime

,

[S]

Engine coolant temperature

.

1.5

.

(-40)

(-4)

(32)

(68)

(104)

(140)

.

(-40)

(-4)

(32)

(68)

(104)

(140)

.

(-40)

(-4)

(32)

(68)

(104)

(140)

,

°C (°F)

.

,

°C (°F)

.

,

°C (°F)

NEF834

.

.

SEF857S

Ceramic heater

Resistor

TROUBLE DIAGNOSES 14

CD20T

EC-118
