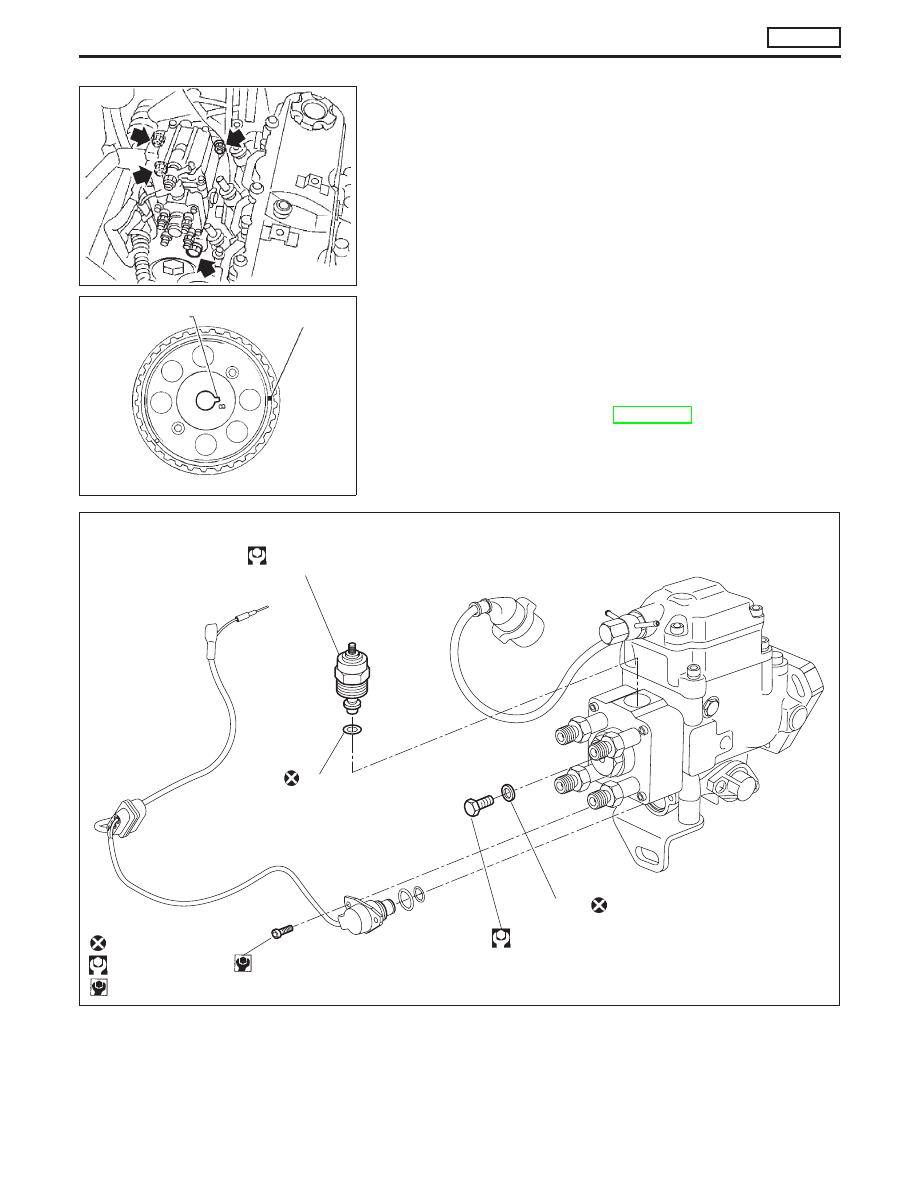

7. Remove injection pump assembly.

Installation

1. Install key on injection pump shaft, then install injection pump

sprocket.

2. Install injection pump timing belt.

Refer to EM section (“Injection Pump Timing Belt”).

3. Adjust injection timing.

Refer to “Basic Inspection”, EC-CD-37.

4. Install all parts removed.

SEF657S

NEF866

Injection pump sprocket

Key

Alignment
mark

NEF778

Fuel cut solenoid valve

20 - 25
(2.0 - 2.5, 14 - 18)

O-ring

7 - 10 (0.7 - 1.0, 61 - 87)

20 - 25 (2.0 - 2.5, 14 - 18)

Washer

: Do not reuse

: N·m (kg-m, in-lb)

: N·m (kg-m, ft-lb)

ELECTRONIC FUEL INJECTION PUMP

CD20T

Removal (Cont’d)

EC-25

Disassembly and Assembly

CAUTION:

●

Do not disassemble the parts not shown in the illustra-
tion above.

●

Before installing injection timing control valve, apply a
coat of diesel fuel to O-ring and its mating area. Insert
injection timing control valve straight into bore in fuel
pump body. After properly positioning injection timing
control valve, visually check for fuel leaks.

●

After assembling the parts, erase Diagnostic Trouble
Code (DTC), and perform DTC CONFIRMATION PROCE-
DURE (or OVERALL FUNCTION CHECK).

ELECTRONIC FUEL INJECTION PUMP

CD20T

EC-26

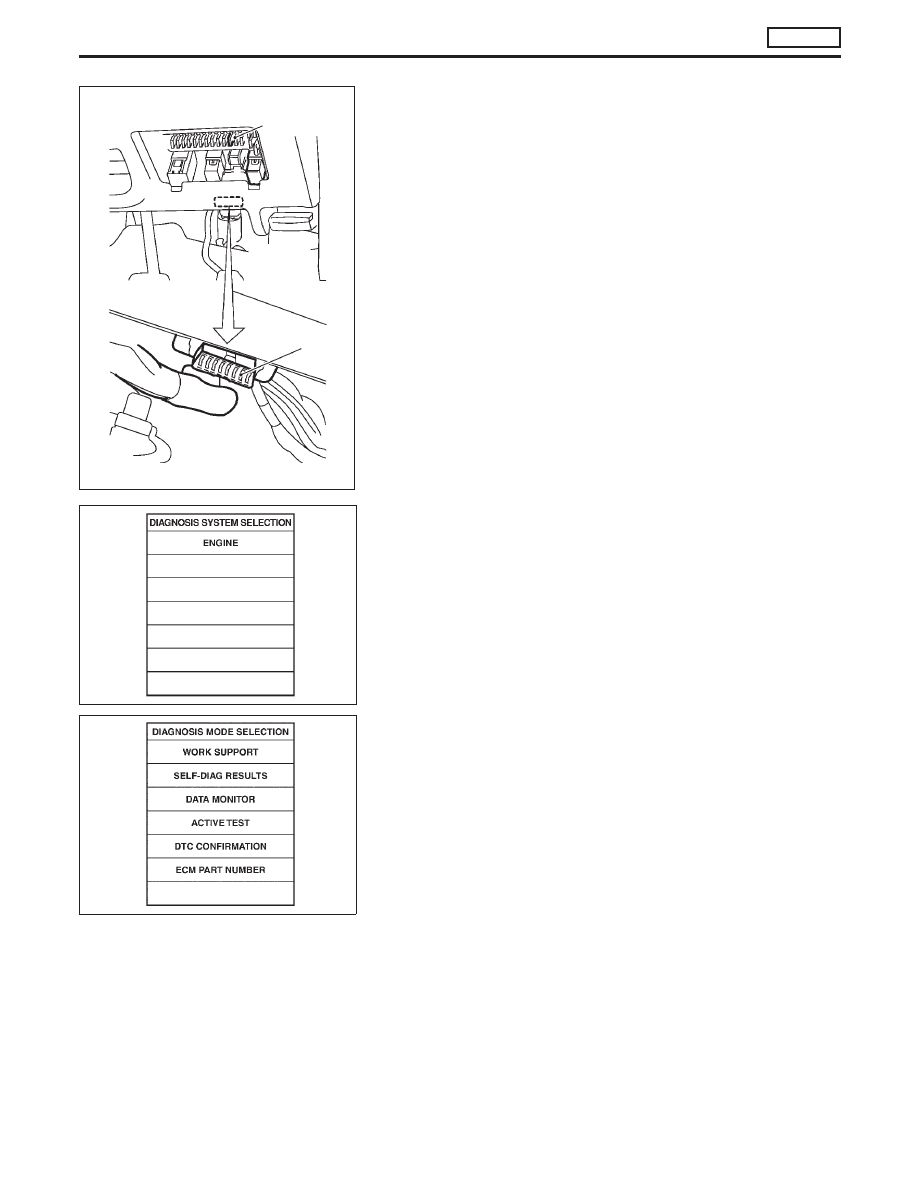

CONSULT-II

CONSULT-II INSPECTION PROCEDURE

1. Turn off ignition switch.
2. Connect “CONSULT-II” to data link connector for CONSULT-

II.
(Data link connector for CONSULT-II is located behind the
fuse box cover.)

3. Turn on ignition switch.
4. Touch “START”.
5. Touch “ENGINE”.
6. Perform each diagnostic test mode according to each service

procedure.

For further information, see the CONSULT-II Operation
Manual.

NEF225A

Fuse box

Data link connector
for CONSULT-II

PEF895K

PEF216U

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CD20T

EC-27

ENGINE CONTROL MODULE COMPONENT PARTS/CONTROL SYSTEMS APPLICATION

Item

DIAGNOSTIC TEST MODE

SELF-DIAG-

NOSTIC

RESULTS

DATA

MONITOR

ACTIVE

TEST

ENGINE

CONTROL

MODULE

COMPONENT

P

ARTS

INPUT

Camshaft position sensor (PUMP) *1

X *2

X

Mass air flow sensor

X

X

Engine coolant temperature sensor

X

X

Control sleeve position sensor

X

X

X

Fuel temperature sensor

X

X

Vehicle speed sensor or ABS actuator and electric unit
(control unit)

X

X

Accelerator position sensor

X

X

Accelerator position switch

X

Brake lamp switch

X *2

X

Crankshaft position sensor (TDC)

X

X

Needle lift sensor

X

X

Ignition switch (start signal)

X

Ignition switch (ON signal)

X

Air conditioner switch

X

Brake switch

X

Battery voltage

X

OUTPUT

Injection timing control valve

X

X

X

Fuel cut solenoid valve

X

X

X

Air conditioner relay

X

Glow relay

X

X

EGRC-solenoid valve

X

X

Cooling fan relay

X

X

X: Applicable
*1: Imaginary sensor, which produces secondary engine revolution signal using needle lift sensor pulse.
*2: CONSULT-II may not display, but self-diagnostic results are available with MI.
