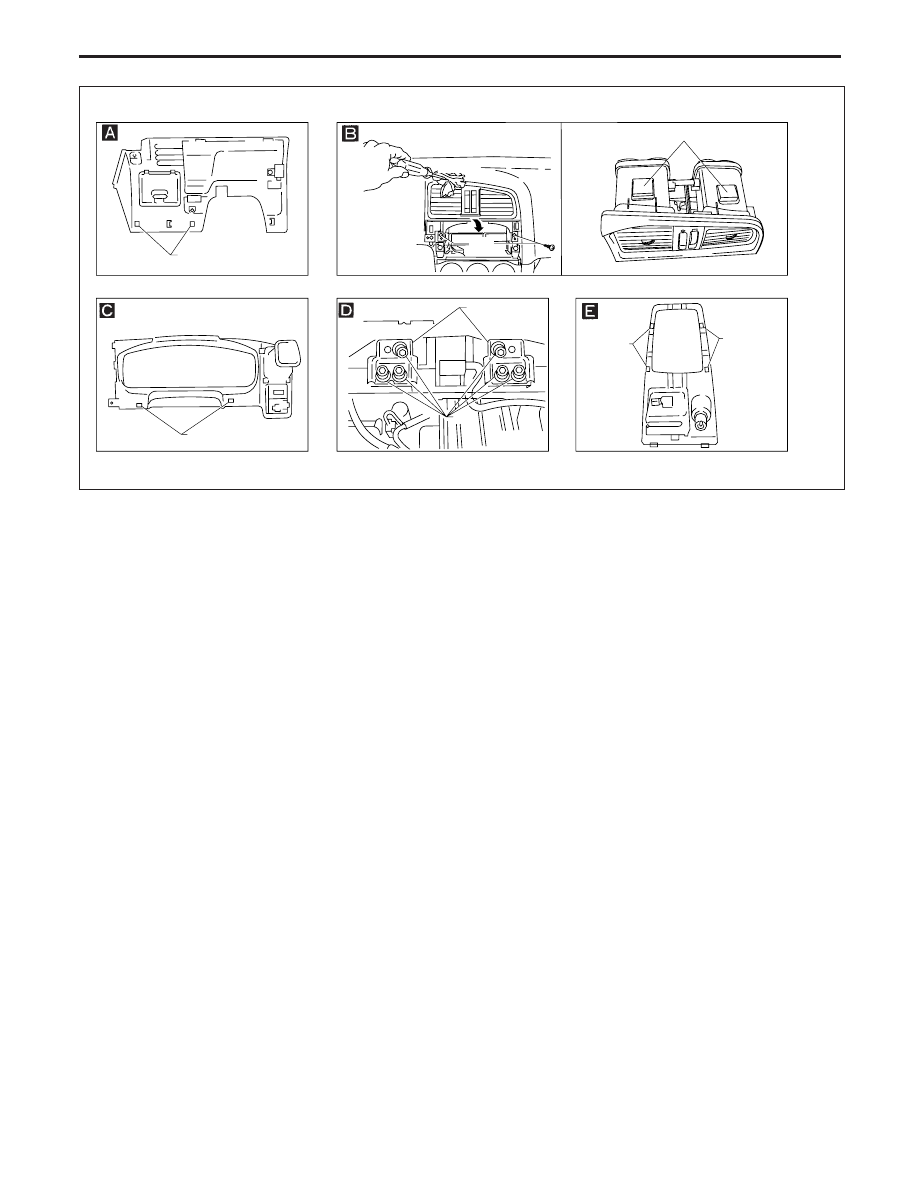

INSTRUMENT PANEL

BT-17

Side and Floor Trim

CAUTION:

Wrap the tip of flat-bladed screwdriver with a cloth when removing metal clips from garnishes.

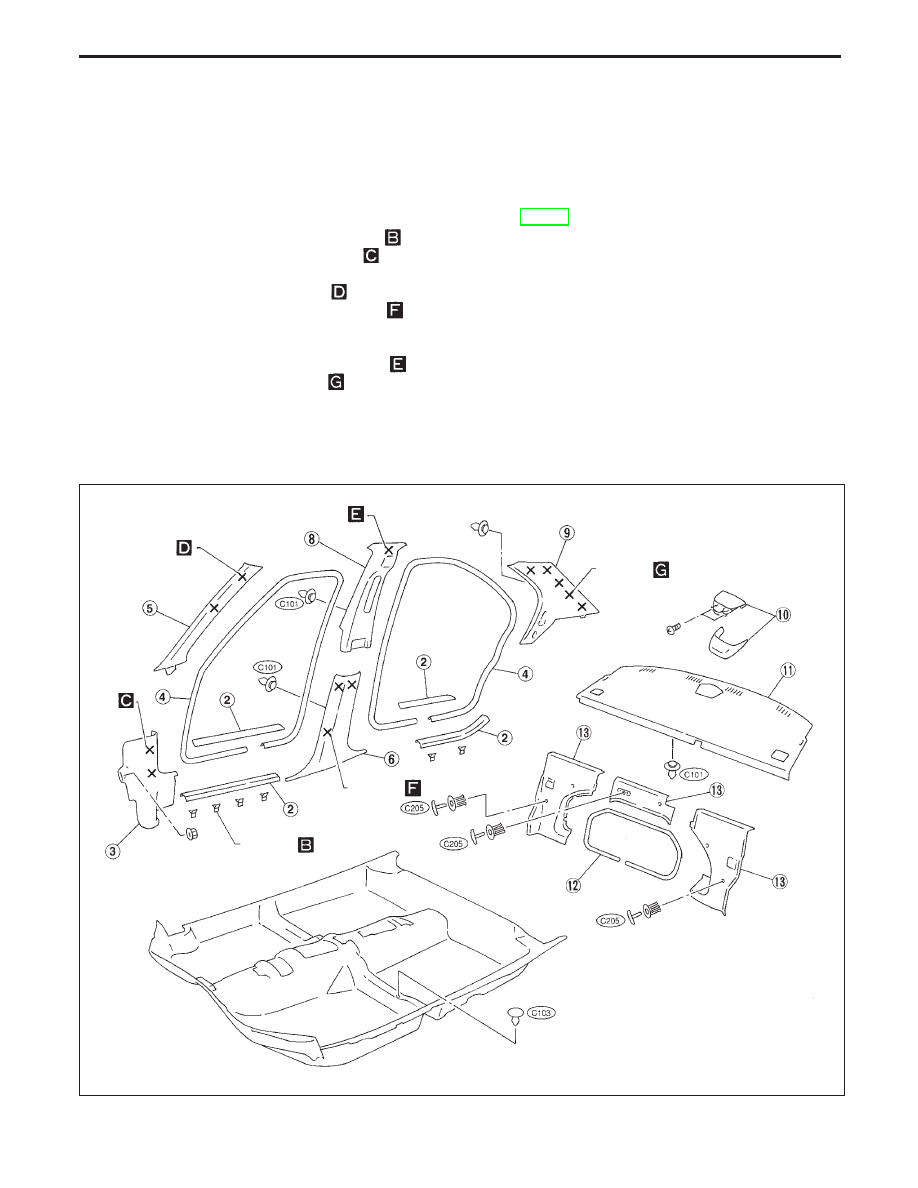

REMOVAL — Body side trim

4-door sedan

p

1

Remove front and rear seats. Refer to “SEAT” for details, BT-40.

p

2

Remove front and rear kicking plates.

p

3

Remove dash side lower finishers.

p

4

Remove front and rear body side welts.

p

5

Remove front pillar garnishes.

p

6

Remove center pillar lower garnishes.

p

7

Remove front seat belt shoulder adjustment anchor bolt covers and anchor bolts (Refer to “SEAT BELTS”
in RS section for anchor bolt details).

p

8

Remove center pillar upper garnishes.

p

9

Remove rear pillar garnishes.

p

10

High-mount stop lamp.

p

11

Remove rear parcel shelf finisher.

p

12

Remove welt.

p

13

Remove seatback finisher.

YBT011

X: Metal clips

Metal clip

Metal clip

Metal clip

Metal
clip

Metal clip

Metal clip

SEC. 678

⋅

749

⋅

769

⋅

799

INTERIOR TRIM

BT-18

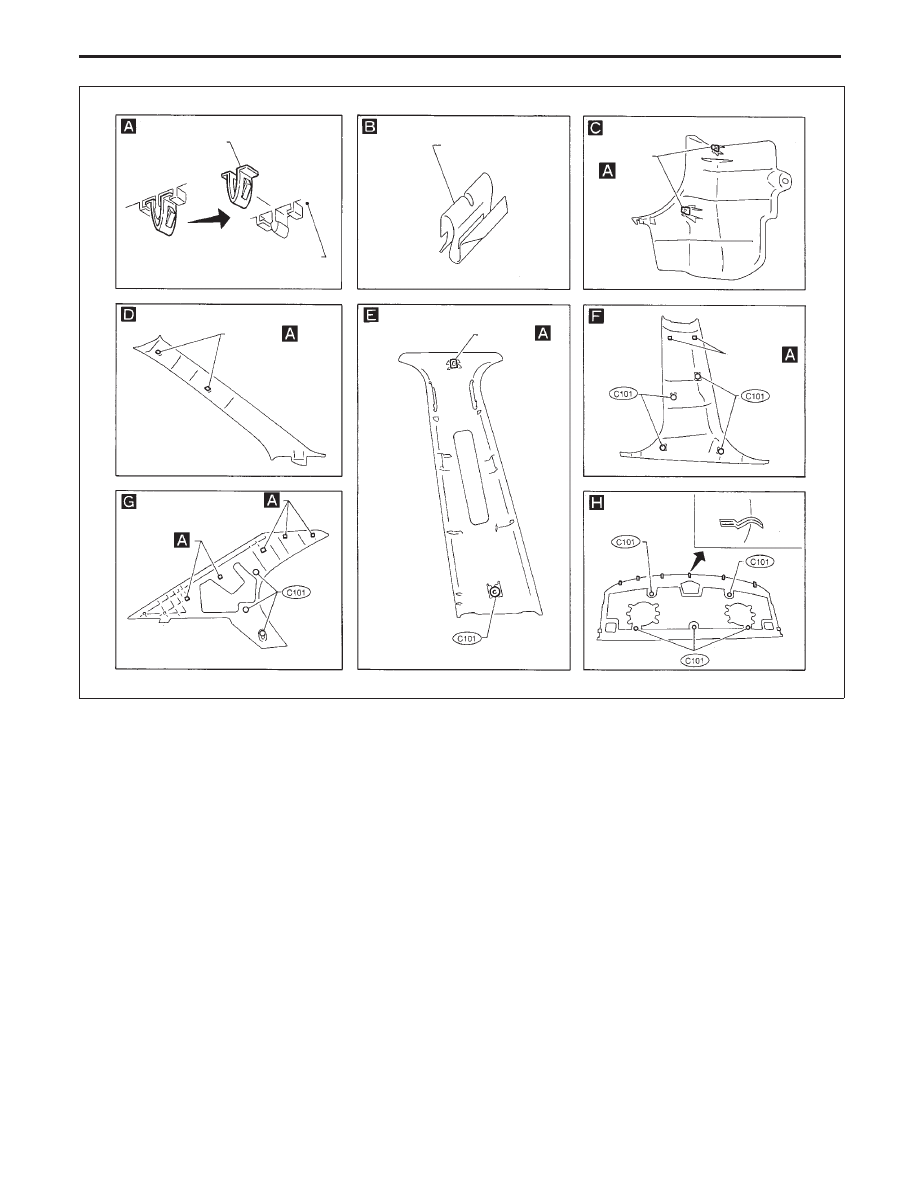

YBT012

Metal clip

Metal clip

Metal clip

Metal clip

Metal clip

Metal clip

Garnish

Metal clip

üüMetal clip

INTERIOR TRIM

Side and Floor Trim (Cont’d)

BT-19

REMOVAL — Body side trim
