Nissan Primera P11. Manual - part 55

Body Front End

●

When removing or installing hood, place a cloth or other padding on the front fender panels and cowl
top. This prevents vehicle body from being scratched.

●

Bumper fascia is made of plastic. Do not use excessive force and be sure to keep oil away from it.

●

Hood adjustment: Adjust at hinge portion.

●

Hood lock adjustment: After adjusting, check hood lock control operation. Apply a coat of grease to hood
locks engaging mechanism.

●

Hood opener: Do not attempt to bend cable forcibly. Doing so increases effort required to unlock hood.

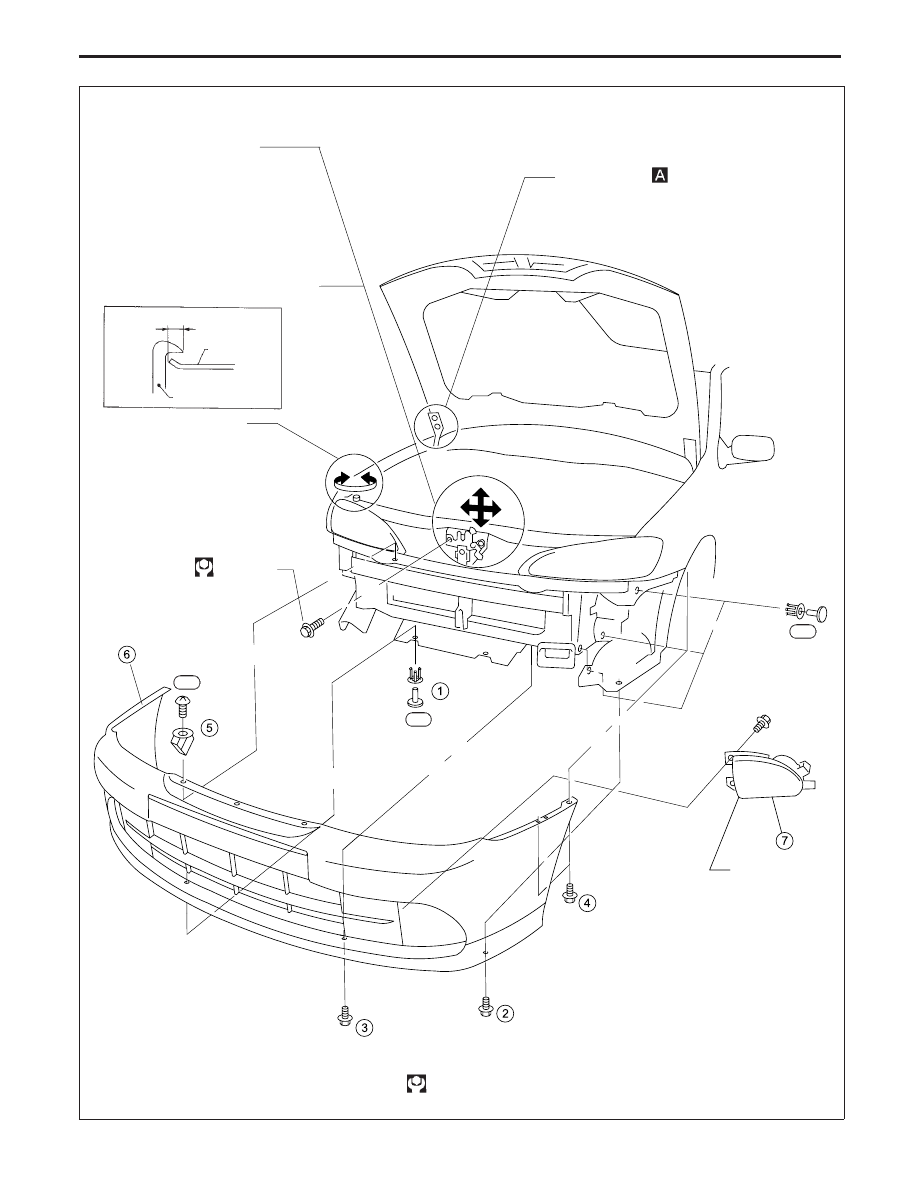

REMOVAL — Front bumper assembly

p

1

Remove clips

C205

securing bumper fascia to engine undercover.

p

2

Remove screws and clips

C205

securing left and right sides of front fender protector.

p

3

Remove screws securing radiator core support to bumper fascia.

p

4

Remove screws securing left and right front fenders to bumper fascia.

p

5

Remove clips

CS101

securing retainer to bumper fascia.

p

6

Extract bumper fascia assembly.

p

7

Remove screws securing fog lamps. Then remove fog lamps.

YBT001

10.8 - 14.6 N·m
(1.1 - 1.5 kg-m,
8.0 - 10.8 ft-lb)

BODY END

BT-5

NBT033

SEC. 261

⋅

620

⋅

623

⋅

650

⋅

656

Hood lock adjustment

●

Adjust hood so that hood primary lock
meshes at a position 1 to 1.5 mm (0.039 to
0.059 in) lower than fender.

●

After hood lock adjustment, adjust bumper
rubber.

●

When securing hood lock, ensure it does not
tilt. Striker must be positioned at the center of
hood primary lock.

●

After adjustment, ensure that hood primary and sec-
ondary lock operate properly.

More than 5.0 mm (0.197 in)

Hood

Secondary latch

Bumper rubber adjustment

●

Adjust so that hood is aligned
with fender. At that time deflection
is approx. 2 mm (0.08 in).

[Bumper rubber free height is
approx. 13 mm (0.51 in).]

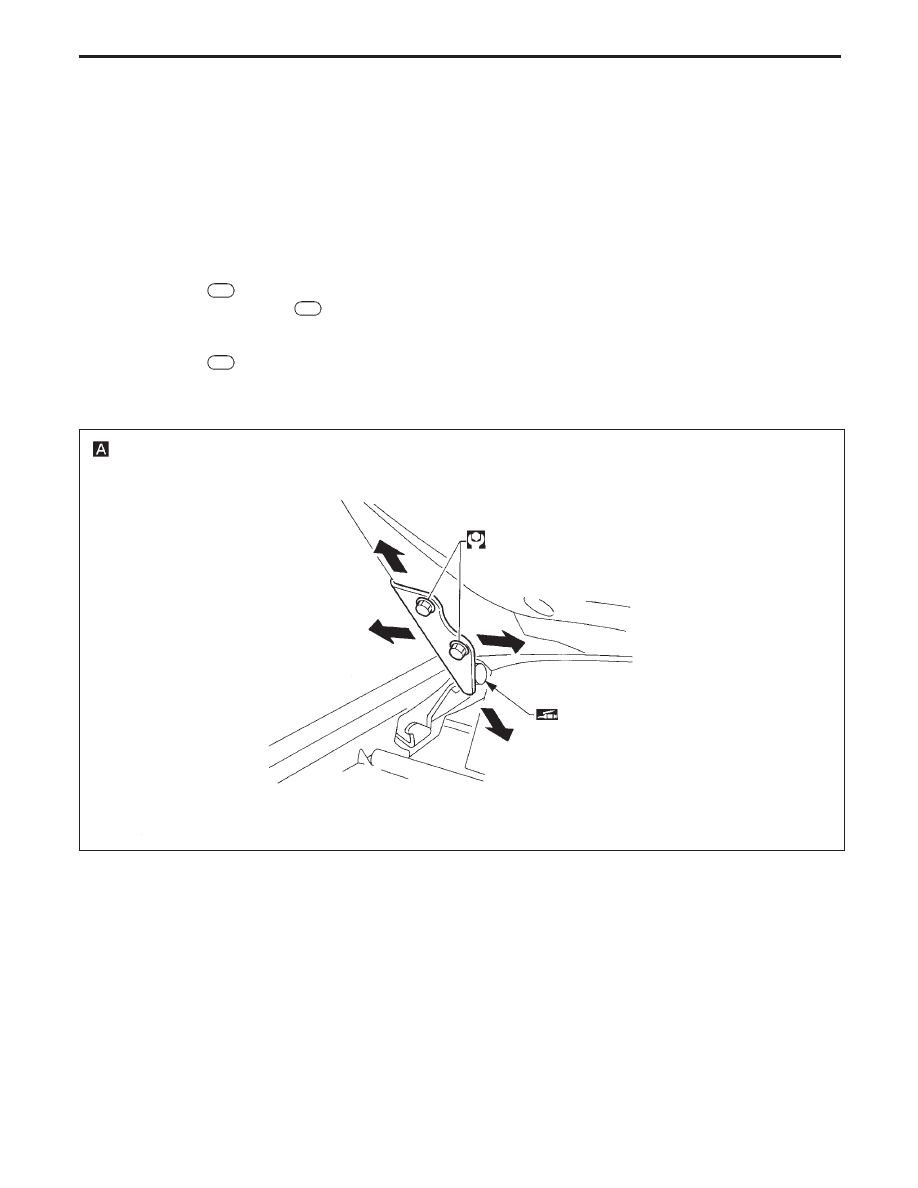

Hood adjustment

20.6 - 26.5
(2.1 - 2.7,
15 - 20)

Bumper fascia assembly

★

: Bumper assembly mounting bolts, screw & clips

: N·m (kg-m, ft-lb)

Fog lamp

CS101

★

★

C205

C205

★

★

★

.

Hood lock secondary latch hooking length

BODY END

Body Front End (Cont’d)

BT-6

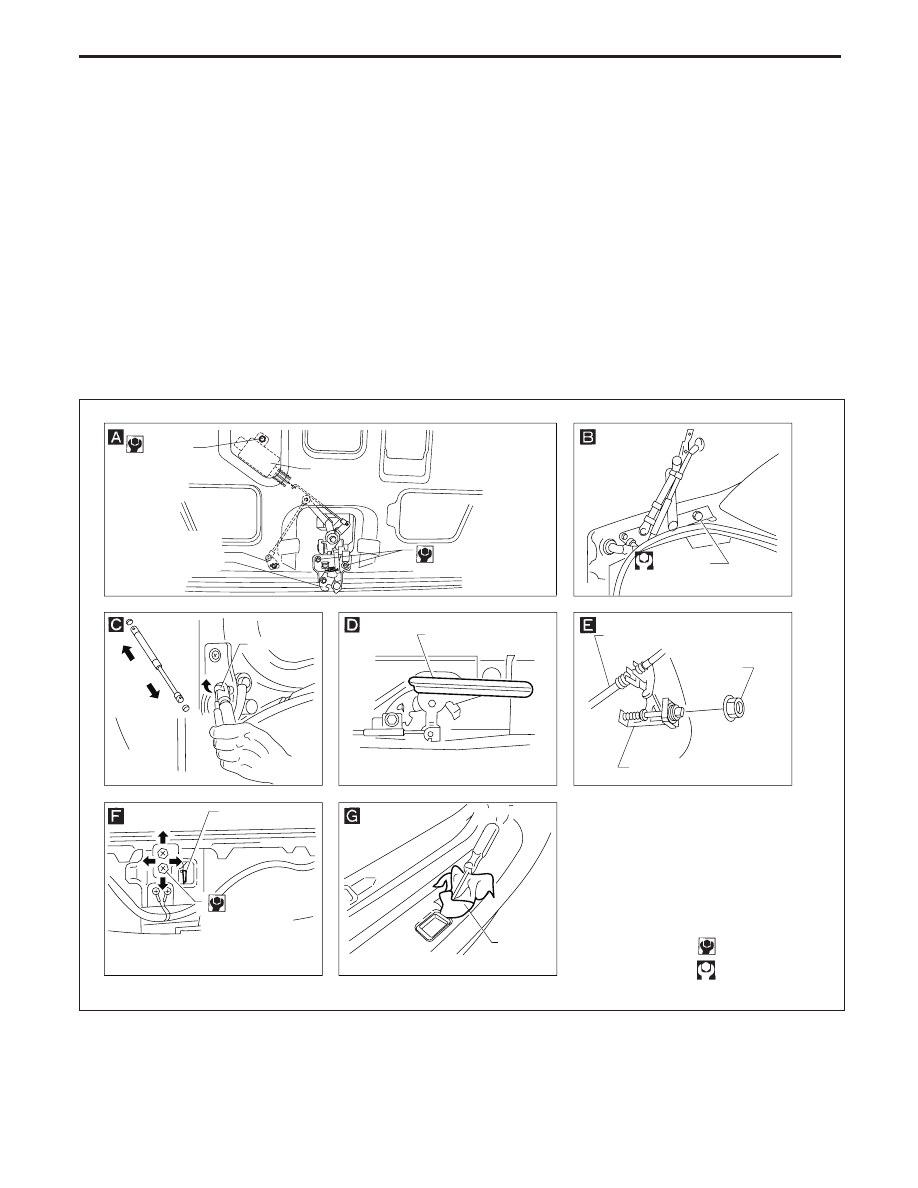

Body Rear End and Opener

4-DOOR SEDAN

●

When removing or installing trunk lid, place a cloth or other padding on rear fender panels. This pre-
vents vehicle body from being scratched.

●

Bumper fascia is made of plastic. Do not use excessive force and be sure to keep oil away from it.

●

Trunk lid adjustment: Adjust at hinge-trunk lid portion for proper trunk lid fit.

●

Trunk lid lock system adjustment: Adjust striker so that it is in the center of the lock. After adjustment,
check trunk lid lock operation.

WARNING:

●

Be careful not to scratch trunk lid stay when installing trunk lid.
A scratched stay may cause gas leakage.

●

The contents of the trunk lid stay are under pressure. Do not take apart puncture, apply heat or
allow fire near it.

●

Opener cable: Do not attempt to bend cable using excessive force.

●

After installation, make sure that trunk lid and fuel filler lid open smoothly.

NBT034

5.1 - 6.37
(0.52 - 0.65,
45.1 - 56.4)

Upper

Spring holder

Lower

Opener handle

Opener cable

Lock nut

Fuel filler lid opener & control

Trunk lid striker

.

5.1 - 6.37
(0.52 - 0.65,
45.1 - 56.4)

: N·m (kg-m, ft-lb)

20.6 - 26.5
(2.1 - 2.7,
15 - 20)

: N·m (kg-m, in-lb)

Cloth

Actuator

.

Trunk lid lock
key cylinder

.

Trunk lid lock

.

5.1 - 6.37
(0.52 - 0.65, 45.1 - 56.4)

BODY END

BT-7

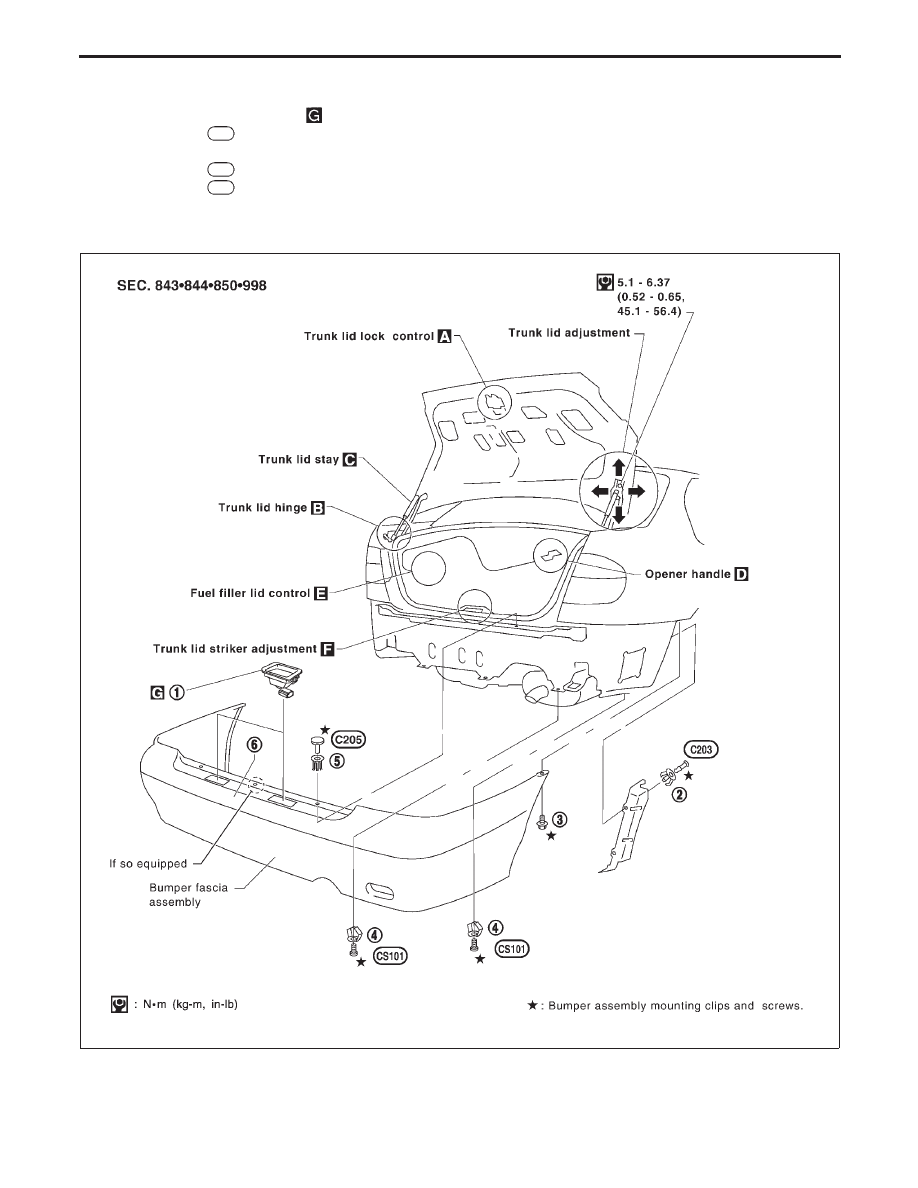

REMOVAL — Rear bumper assembly

p

1

Remove license plate lamp.

p

2

Remove clips

C203

securing left and right chipping protector.

p

3

Remove screws securing bumper fascia to left and right rear fenders.

p

4

Remove clips

CS101

securing bumper fascia to real panel.

p

5

Remove clips

C205

securing bumper fascia to rear panel upper.

p

6

Extract bumper fascia assembly.

YBT062

BODY END

Body Rear End and Opener (Cont’d)

BT-8
