DESCRIPTION

DESCRIPTION

PFP:00000

Description

ECS007HX

CROSS-SECTIONAL VIEW — 2WD MODEL

WCIA0183E

DESCRIPTION

MT-43

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

1.

Release bearing sleeve

2.

Front cover

3.

Main drive gear

4.

3rd and 4th shift fork

5.

Transmission case

6.

3rd and 4th coupling sleeve

7.

Striking interlock

8.

3rd main gear

9.

2nd main gear

10. 1st main gear

11.

OD main gear

12. Striking rod

13. Reverse shift fork

14. Shift lever

15. Mainshaft

16. Mainshaft rear bearing

17. Counter gear rear end bearing

18. Reverse main gear

19. Rear extension

20. OD counter gear

21. Adapter plate

22. Mainshaft front bearing

23. Drain plug

24. 1st and 2nd coupling sleeve

25. Counter gear

26. Sub-gear

27. Counter gear front bearing

28. Main drive gear bearing

29. Main drive gear

MT-44

[FS5R30A]

DESCRIPTION

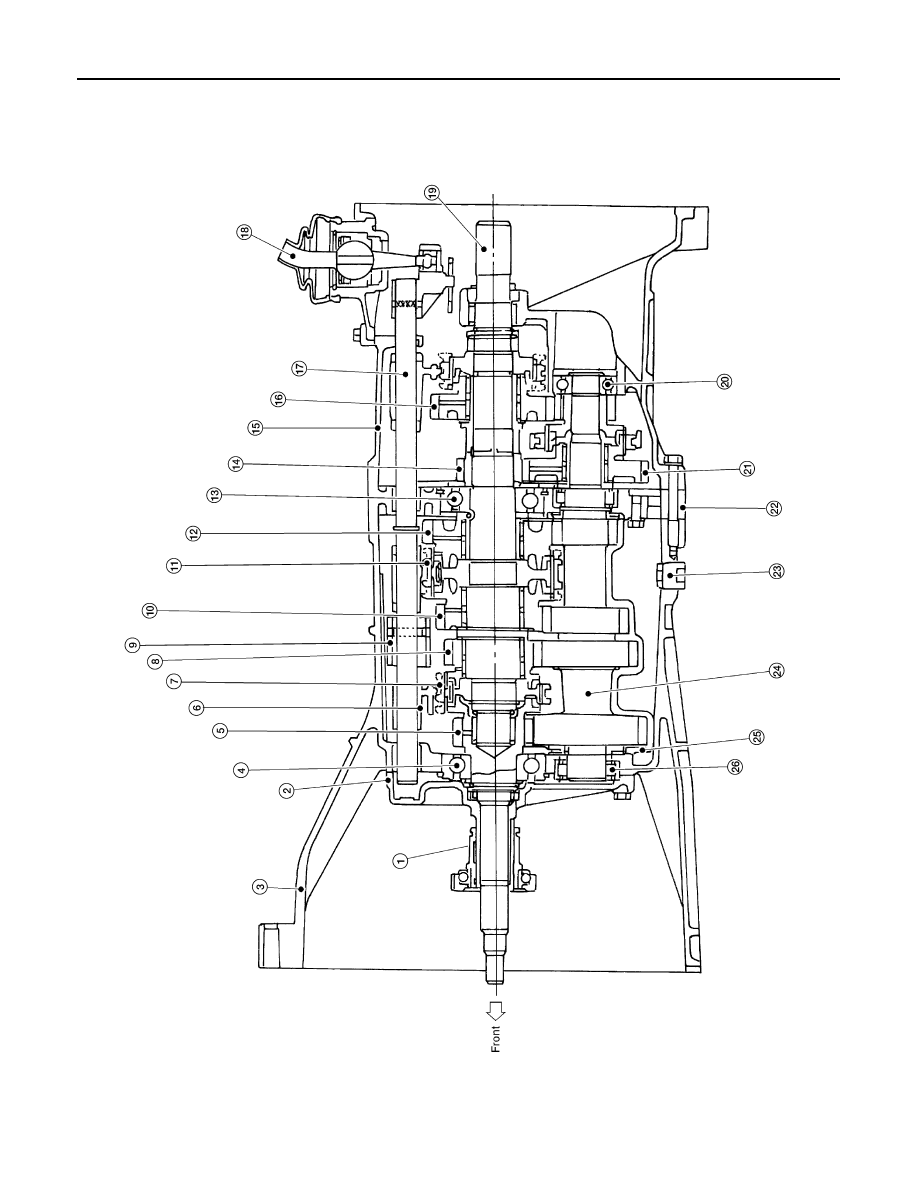

CROSS-SECTIONAL VIEW — 4WD MODEL

WCIA0184E

DESCRIPTION

MT-45

[FS5R30A]

D

E

F

G

H

I

J

K

L

M

A

B

MT

1.

Release bearing sleeve

2.

Front cover

3.

Transmission case

4.

Main drive gear bearing

5.

Main drive gear

6.

3rd and 4th shift fork

7.

3rd and 4th coupling sleeve

8.

3rd main gear

9.

Striking interlock

10. 2nd main gear

11.

1st and 2nd coupling sleeve

12. 1st main gear

13. Mainshaft front bearing

14. OD main gear

15. Rear extension

16. Reverse main gear

17. Striking rod

18. Shift lever

19. Mainshaft

20. Counter gear rear end bearing

21. OD counter gear

22. Adapter plate

23. Drain plug

24. Counter gear

25. Sub-gear

26. Counter gear front bearing
