METERS AND GAUGES

DI-5

C

D

E

F

G

H

I

J

L

M

A

B

DI

The water temperature gauge is regulated by a variable ground signal supplied

●

to combination meter terminal 46

●

through thermal transmitter terminal 1.

As the temperature of the coolant increases, the resistance of the thermal transmitter decreases and the nee-
dle on the gauge moves from C to H.

TACHOMETER

The tachometer indicates engine speed in revolutions per minute (rpm).
The tachometer is regulated by a signal

●

to combination meter terminal 48 for the tachometer

●

from ECM terminal 3.

SPEEDOMETER

The vehicle speed sensor provides a voltage signal to the combination meter for the speedometer.
The voltage is supplied

●

to combination meter terminals 34 and 35

●

from vehicle speed sensor terminals 1 and 2.

The unified meter control unit converts the voltage to the vehicle speed and displays it on the speedometer.

DI-6

METERS AND GAUGES

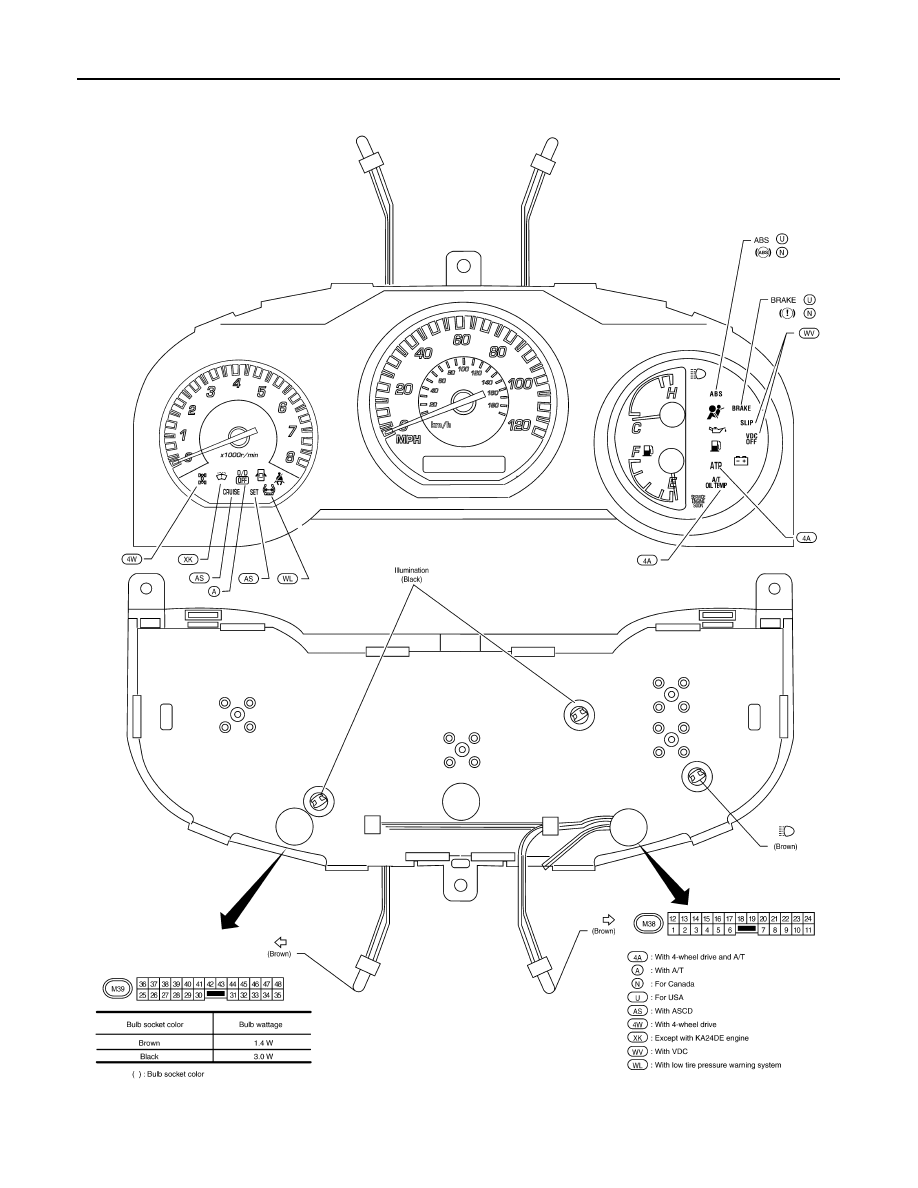

Combination Meter

EKS006W6

LKIA0144E

METERS AND GAUGES

DI-7

C

D

E

F

G

H

I

J

L

M

A

B

DI

WKWA0973E

DI-8

METERS AND GAUGES

Wiring Diagram — METER —

EKS006W7

WKWA0974E
