PREPARATION

CL-3

D

E

F

G

H

I

J

K

L

M

A

B

CL

PREPARATION

PFP:00002

Special Service Tools

ECS007GM

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Commercial Service Tools

ECS007GN

Tool number
(Kent-Moore No.)
Tool name

Description

ST20630000
(J26366)
 Clutch aligning bar

Installing clutch cover and clutch disc
a: 15.9 mm (0.626 in) dia.
b: 22.8 mm (0.898 in) dia.
c: 55 mm (2.17 in)

ST20050240
(

—

)

 Diaphragm spring adjusting wrench

Adjusting unevenness of diaphragm spring of
clutch cover
a: 150 mm (5.91 in)
b: 25 mm (0.98 in)

NT405

NT404

Tool name

Description

1 Flare nut crowfoot

2 Torque wrench

Removing and installing clutch piping
a: 10 mm (0.39 in)

Bearing puller

Removing release bearing

Bearing drift

Installing release bearing
a: 52 mm (2.05 in) dia.
b: 45 mm (1.77 in) dia.

NT360

NT077

NT474

CL-4

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

NVH Troubleshooting Chart

ECS007GO

Use the chart below to help you find the cause of the problem. The numbers indicate the priority of the likely
cause of the problem. Check each part in order. If necessary, repair or replace these parts.

Reference page

CL

-6

CL

-6

CL

-8

CL

-9

EM

-4

6

 (

KA24DE)

,

EM

-1

28



(VG3

3

E

& VG33ER)

CL

-1

1

CL

-1

2

CL

-1

3

CL

-1

3

CL

-1

3

SUSPECTED PARTS
(Possible cause)

C

L

U

T

C

H

 PED

AL

 (

In

s

pec

ti

on

an

d

Adj

u

s

tm

ent

)

CL

UTCH L

INE

(A

ir in

 l

in

e

)

MAST

ER

CYL

INDER PI

ST

ON CUP

(Da

m

a

g

e

d

)

OPE

R

A

T

ING C

Y

L

INDER PIST

ON

 CUP (

D

a

m

a

g

e

d

)

E

N

GINE M

O

UNTING

(L

o

o

s

e

)

REL

EASE BEARI

N

G (

W

or

n,

 dir

ty or

 d

a

m

aged

)

CL

UTCH DISC (Ou

t o

f

tr

u

e

)

CL

UTCH DISC (Ru

n

o

u

t is

 e

x

c

e

s

s

iv

e

)

CL

UTCH DISC (L

in

in

g

 b

ro

k

e

n

)

CL

UTCH DISC (Dir

ty

 o

r

b

u

rn

e

d

)

CL

UTCH DISC (Oil

y

)

CL

UTCH DISC (W

o

rn

 o

u

t)

C

L

U

T

C

H

 D

ISC

 (

H

ar

dene

d)

C

L

U

T

C

H

 D

ISC

 (

Lac

k

of

 sp

line

gr

eas

e)

DIAPHRAGM S

P

RI

NG

(D

a

m

a

g

e

d

)

DIAPHRAGM

S

P

RI

NG (

O

u

t o

f ti

p

 a

lig

n

m

e

n

t)

P

R

E

SSURE PL

A

T

E (

D

is

to

rt

io

n)

F

L

YW

HEEL

 (

D

is

to

rt

io

n)

Symptom

Clutch grabs/chatters

1

2

2

2

2

2

Clutch pedal spongy

1

2

2

Clutch noisy

1

Clutch slips

1

2

2

3

4

5

Clutch does not dis-
engage

1

2

3

4

5

5

5

5

5

5

6

6

7

CLUTCH SYSTEM — HYDRAULIC TYPE

CL-5

D

E

F

G

H

I

J

K

L

M

A

B

CL

CLUTCH SYSTEM — HYDRAULIC TYPE

PFP:30502

Components

ECS007GP

1.

Clutch pedal bracket

2.

Clutch interlock switch

3.

Clutch master cylinder

4.

Fulcrum pin

5.

Bushing

6.

Clevis pin

7.

Clutch pedal

8.

Lock nut

9.

ASCD clutch switch

10. Pedal stopper bolt (without ASCD)

11. Snap pin

12. Assist spring

13. Clutch disc

14. Clutch cover

15. Release bearing

16. Release bearing sleeve

17. Withdrawal lever

18. Operating cylinder

19. Air bleeder

20. Clutch damper (not serviceable)

21. Flare nut

22. Bushing

WCL044

CL-6

CLUTCH SYSTEM — HYDRAULIC TYPE

Inspection and Adjustment

ECS007GQ

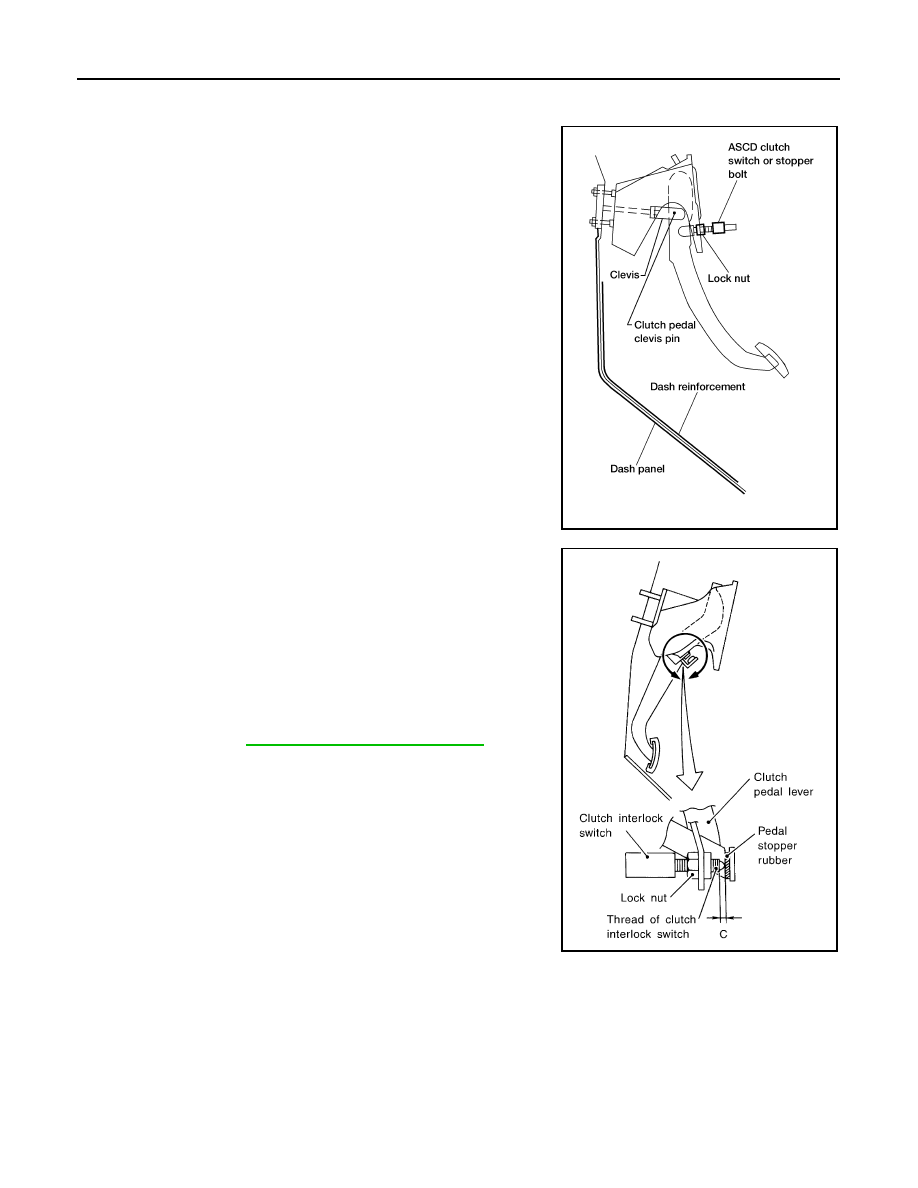

CLUTCH PEDAL INSPECTION AND ADJUSTMENT

1.

Check to see if the clutch pedal clevis pin floats freely in the bore
of the clutch pedal. It should not be bound by the clevis or clutch
pedal.

a.

If the pin is not free, check that the ASCD switch or pedal stop-
per bolt is not applying pressure to the clutch pedal causing the
pin to bind. To adjust, loosen the ASCD switch or pedal stopper
bolt lock nut and turn the ASCD switch or pedal stopper bolt.

b.

Tighten the lock nut.

c.

Verify that the clutch pedal clevis pin floats freely in the bore of
the clutch pedal. It should not be bound by the clevis or clutch
pedal.

d.

If the pin is still not free, remove the pin and check for deforma-
tion or damage. Replace the pin if necessary. Leave the pin
removed for step 2.

2.

Check the clutch pedal stroke for free range of movement.

a.

With the clutch pedal clevis pin removed, manually move the
pedal up and down to determine if it moves freely.

b.

If any sticking is noted, replace the related parts (clutch pedal,
pedal bracket, assist spring, bushing, etc.). Reassemble the
pedal and re-verify that the clevis pin floats freely in the bore of
the pedal.

3.

Adjust the clearance “C” while fully depressing the clutch pedal
(with the clutch interlock switch) as shown.

4.

Check the clutch hydraulic system components (clutch master
cylinder, clutch operating cylinder, Clutch withdrawal lever,
clutch release bearing, etc.) for sticking or binding.

a.

If any sticking or binding is noted, repair or replace the related
parts as necessary.

b.

If the hydraulic system was necessary, bleed the clutch hydrau-
lic system. Refer to

CL-6, "BLEEDING PROCEDURE"

 .

NOTE:
Do not use a vacuum assist or any other type of power bleeder
on this system. Use of a vacuum assist or power bleeder will not
purge all of the air from the system.

BLEEDING PROCEDURE

CAUTION:

Carefully monitor the fluid level at the clutch master cylinder during the bleeding operation.

NOTE:
Do not use a vacuum assist or any other type of power bleeder on this system. Use of a vacuum assist or
power bleeder will not purge all of the air from the system.

1.

Top off the clutch master cylinder reservoir with the recommended brake fluid "DOT 3".

WCIA0146E

Clearance "C"

: 0.1 - 1.0 mm (0.004 - 0.039 in)

SCL800
