Nissan March K13. Manual - part 509





PG-24

< WIRING DIAGRAM >

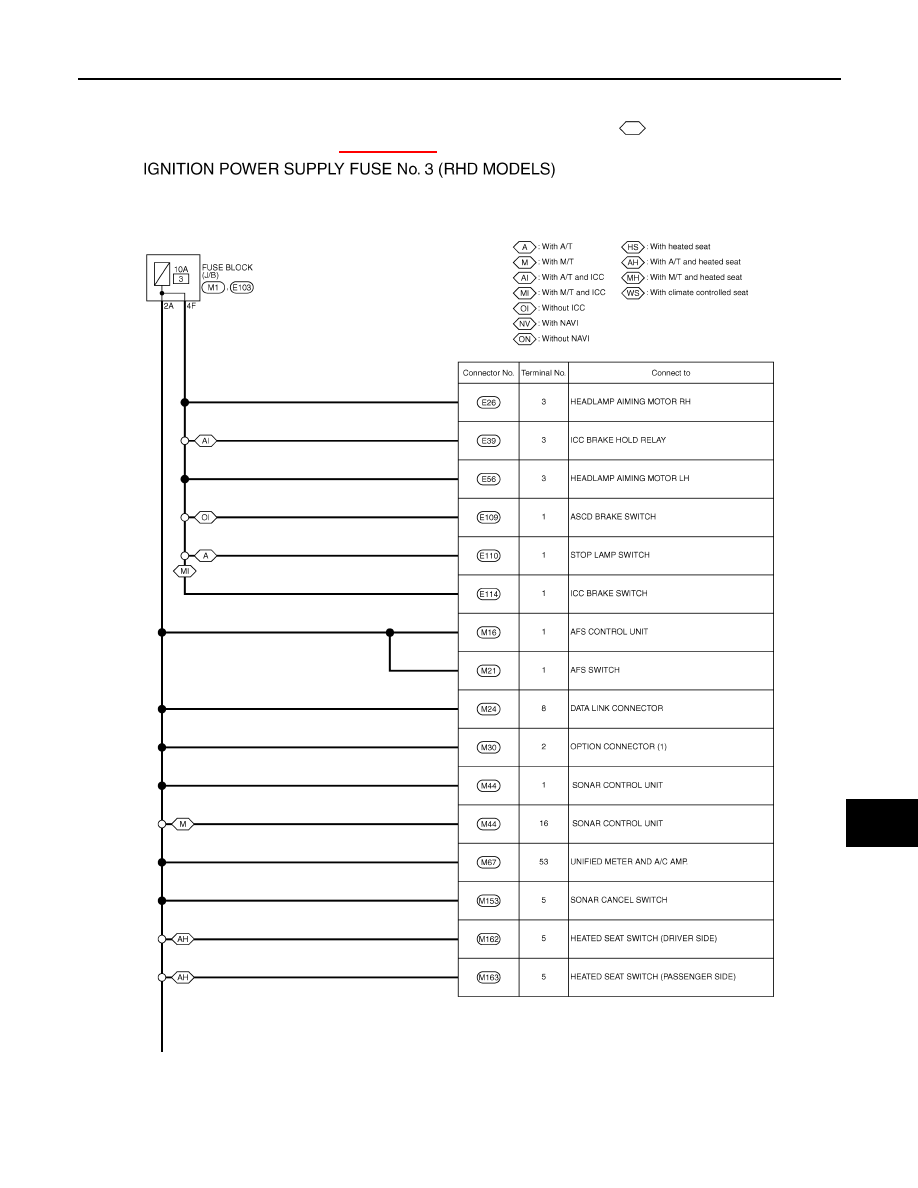

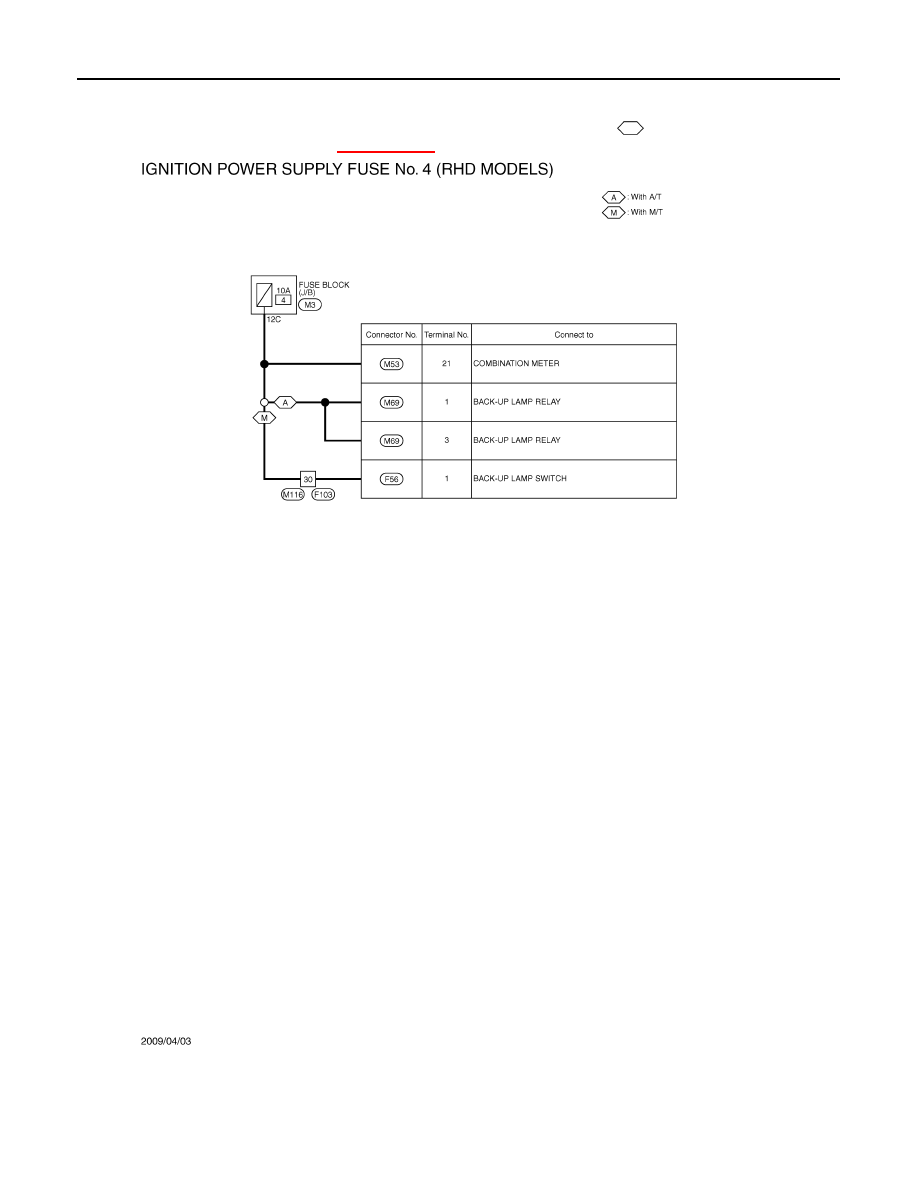

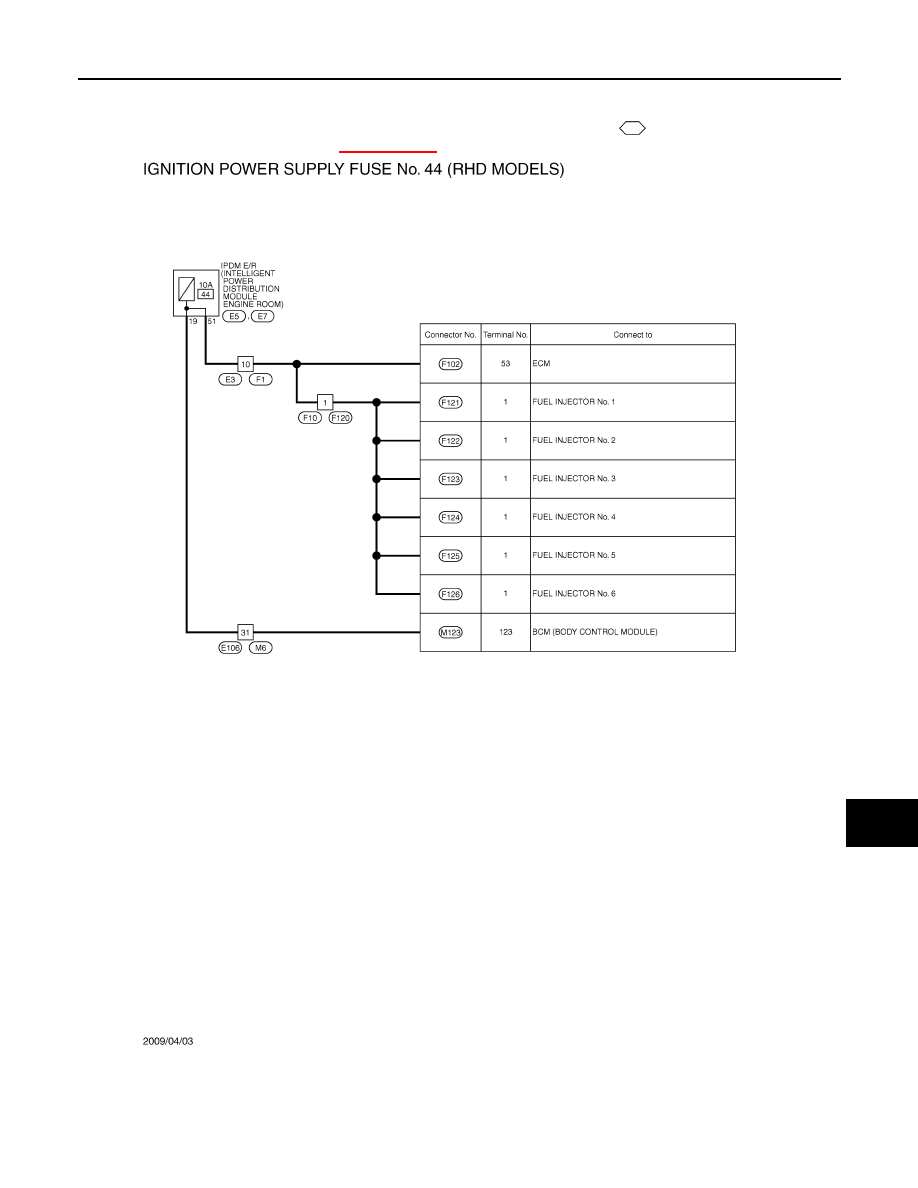

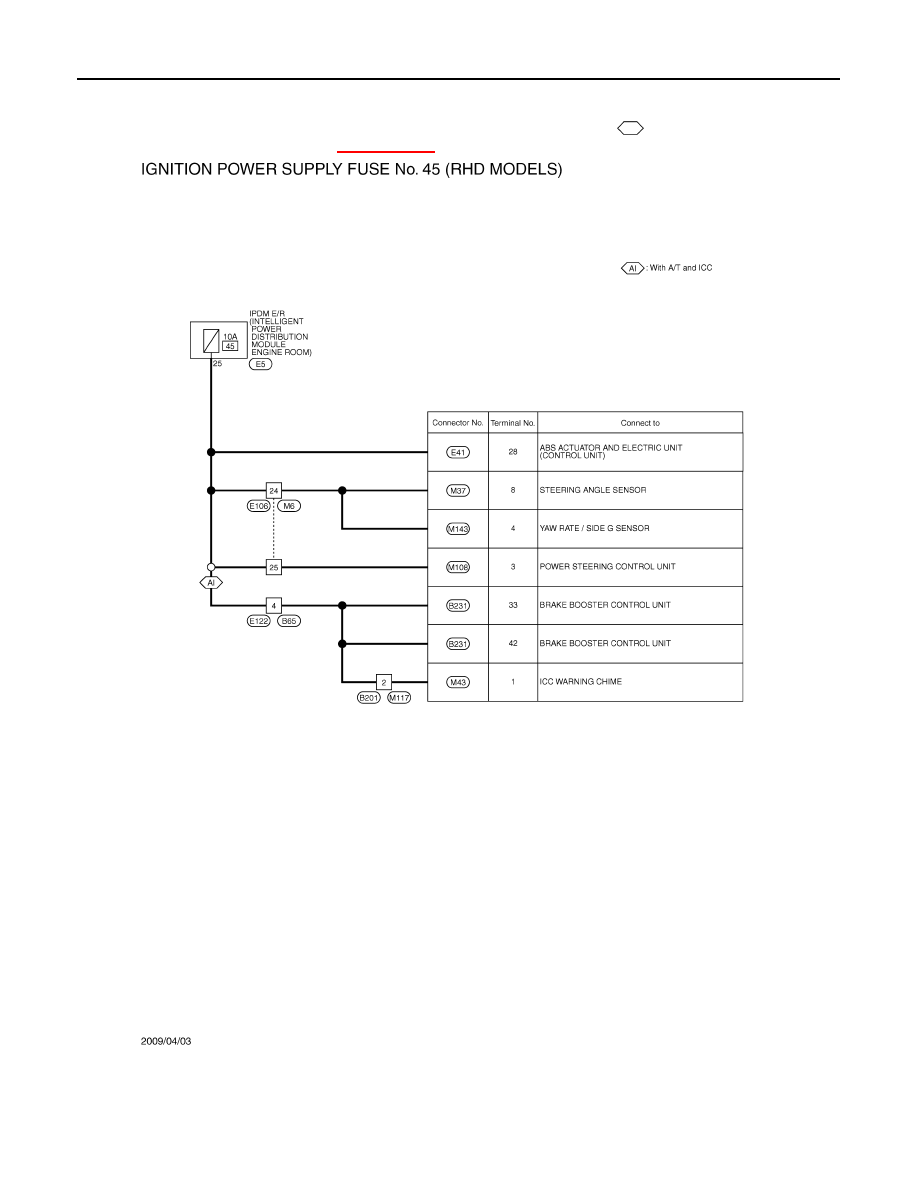

POWER SUPPLY ROUTING CIRCUIT

Wiring Diagram - IGNITION POWER SUPPLY FUSE No. 6 -

INFOID:0000000005911847

For connector terminal arrangements, harness layouts, and alphabets in a

(option abbreviation; if not

described in wiring diagram), refer to

XX-XX, "*****"

.

JCMWA4556GB

PG

POWER SUPPLY ROUTING CIRCUIT

PG-25

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

Wiring Diagram - IGNITION POWER SUPPLY FUSE No. 15 -

INFOID:0000000005911848

For connector terminal arrangements, harness layouts, and alphabets in a

(option abbreviation; if not

described in wiring diagram), refer to

XX-XX, "*****"

.

JCMWA4558GB

PG-26

< WIRING DIAGRAM >

POWER SUPPLY ROUTING CIRCUIT

Wiring Diagram - IGNITION POWER SUPPLY FUSE No. 48 -

INFOID:0000000005911849

For connector terminal arrangements, harness layouts, and alphabets in a

(option abbreviation; if not

described in wiring diagram), refer to

XX-XX, "*****"

.

JCMWA4561GB

PG

POWER SUPPLY ROUTING CIRCUIT

PG-27

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

Wiring Diagram - IGNITION POWER SUPPLY FUSE No. 51 -

INFOID:0000000006022784

For connector terminal arrangements, harness layouts, and alphabets in a

(option abbreviation; if not

described in wiring diagram), refer to

XX-XX, "*****"

.

JCMWA4549GB
