PREPARATION

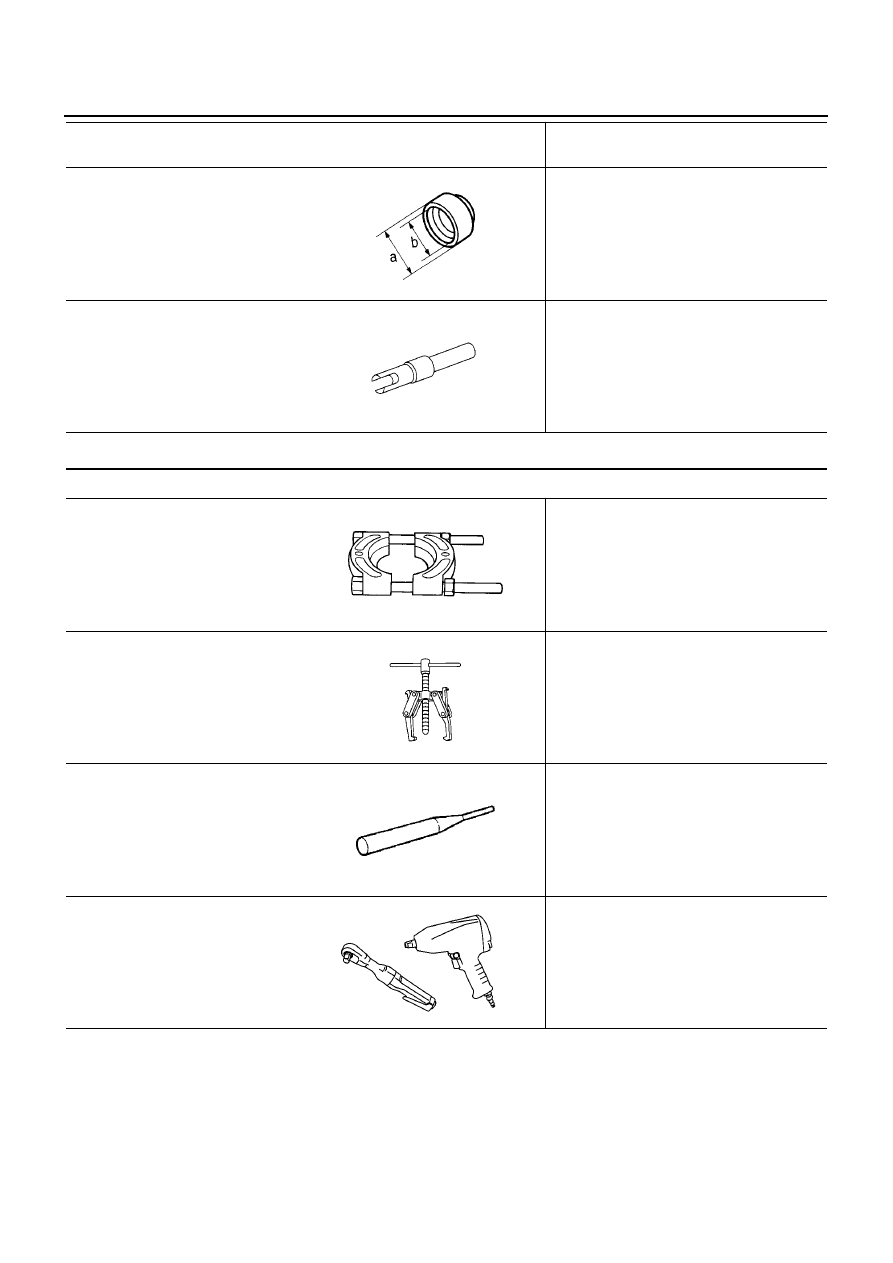

Commercial Service Tools

ECS0095K

KV38102510
Drift
a: 71 mm (2.80 in) dia.
b: 65 mm (2.56 in) dia.

●

1st bushing installation

●

1st-2nd synchronizer hub installation

●

Differential side bearing installation

KV38105900
Preload adapter

●

Checking differential side gear end play

Tool number
Tool name

Description

ZZA0838D

NT087

Tool name

Description

Puller

●

Each bearing gear and bushing removal

Puller

●

Each bearing gear and bushing removal

Pin punch
Tip diameter: 4.5 mm (0.177 in) dia.

●

Each retaining pin removal and installation

Power tool

●

Loosening bolts and nuts

ZZB0823D

NT077

ZZA0815D

PBIC0190E

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

MT-7

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

NVH Troubleshooting Chart

ECS0095L

Use the chart below to help you find the cause of the symptom. The numbers indicate the order of the inspec-
tion. If necessary, repair or replace these parts.

MANUAL TRANSAXLE

Reference page

MT

-1

0

MT

-1

7

MT

-1

7

MT

-1

7

MT

-1

3

MT

-2

0

MT

-2

0

MT

-1

8

MT

-1

8

MT

-1

8

MT

-1

8

SUSPECTED PARTS
(Possible cause)

OIL

(O

il

le

v

e

l

is

lo

w

.)

O

IL

(Wron

g

oil

.)

OIL

(O

il

le

v

e

l

is

h

ig

h

.)

G

A

S

KET

(D

am

age

d)

OIL

SEAL

(W

or

n

o

r

dam

age

d)

O

-R

IN

G

(Wor

n

o

r

dam

age

d)

S

H

IFT

C

ONTROL

L

INK

AG

E

(W

o

rn

)

C

H

E

C

K

PLU

G

R

E

TU

R

N

SPR

IN

G

A

N

D

C

H

E

C

K

BALL

(W

o

rn

or

dam

a

ged)

S

H

IFT

F

ORK

(W

o

rn

)

G

E

A

R

(W

or

n

o

r

dam

ag

ed)

B

EAR

IN

G

(Worn

or

dam

age

d)

B

A

U

L

K

R

IN

G

(W

o

rn

or

d

a

m

aged

)

IN

SER

T

SPR

IN

G

(D

a

ma

ged)

Symptoms

Noise

1

2

3

3

Oil leakage

3

1

2

2

2

Hard to shift or will not shift

1

1

2

3

3

Jumps out of gear

1

2

3

3

MT-8

[RS6F51R]

DESCRIPTION

DESCRIPTION

PFP:00000

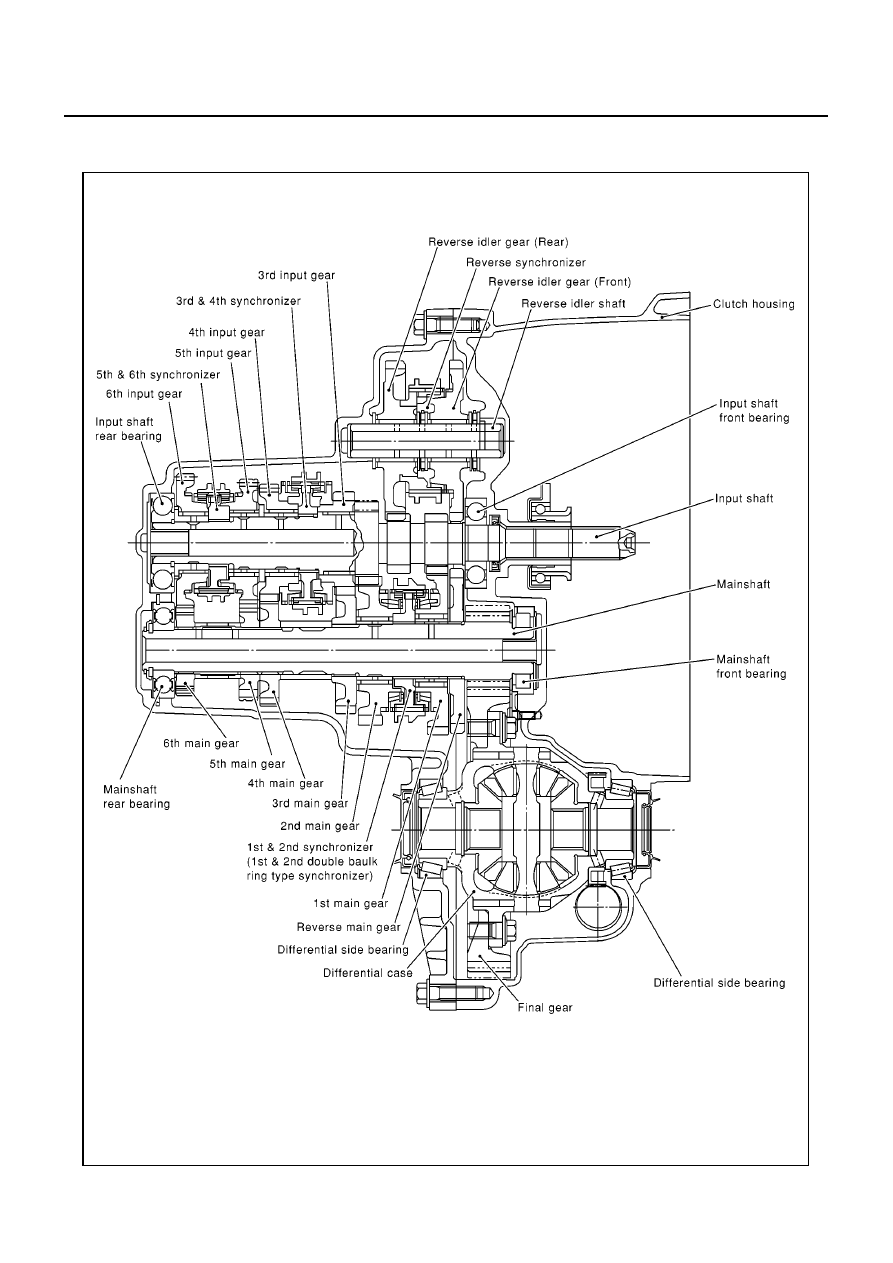

Cross-Sectional View

ECS0095M

MCIA0009E

DESCRIPTION

MT-9

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

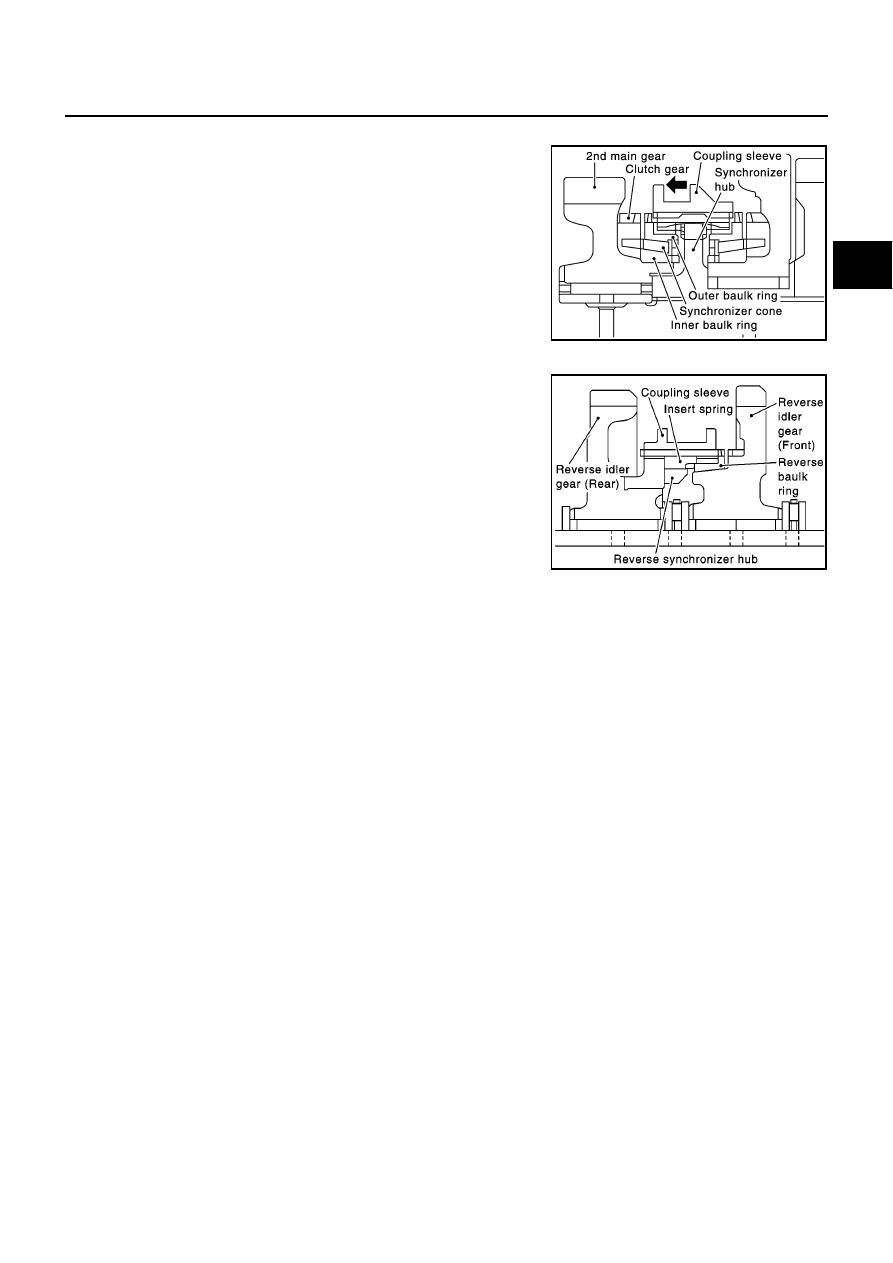

DOUBLE-CONE SYNCHRONIZER

Double-cone synchronizer is adopted for 1st and 2nd gears to
reduce operating force of the shift lever.

REVERSE GEAR NOISE PREVENTION FUNCTION (SYNCHRONIZING METHOD)

The gear can be matched smoothly in a structure by setting synchro-
nizer hub, coupling sleeve, baulk ring and insert spring to reverse
gear, and letting gear be synchronized.

SCIA0750E

SCIA0751E

MT-10

[RS6F51R]

M/T OIL

M/T OIL

PFP:KLD20

Changing M/T Oil

ECS0095N

DRAINING

1.

Start the engine and let it run to warm up the transaxle.

2.

Stop the engine. Remove drain plug and drain oil.

3.

Set a gasket on the drain plug and install it to the transaxle.

CAUTION:

Do not reuse gasket.

FILLING

1.

Remove filler plug. Fill with new oil until oil level reaches the specified limit near filler plug mounting hole.

2.

After refilling oil, check oil level. Assemble gasket to filler plug, then install it to transaxle body.

CAUTION:

Do not reuse gasket.

Checking M/T Oil

ECS0095O

OIL LEAKAGE AND OIL LEVEL

●

Check that oil is not leaking from transaxle or around it.

●

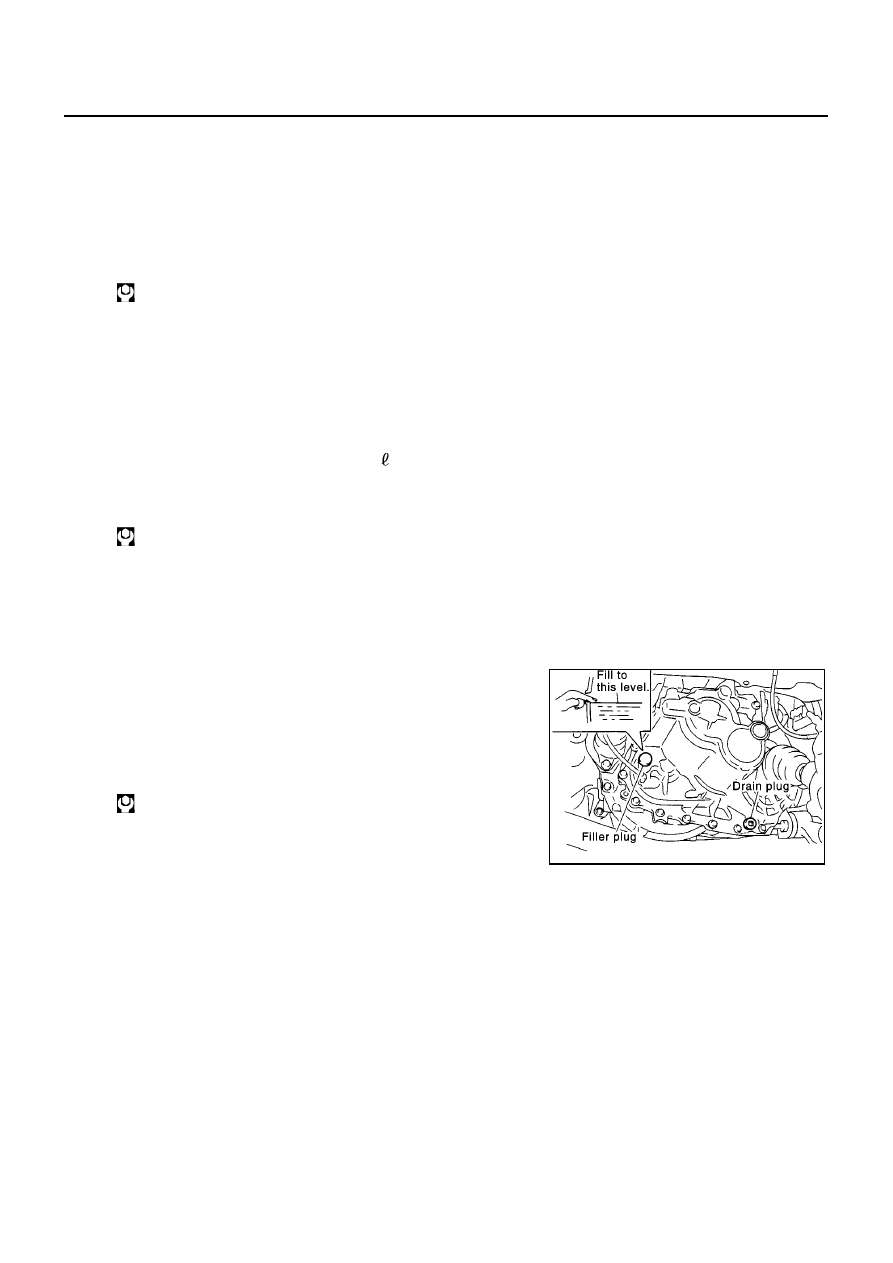

Check oil level from filler plug mounting hole as shown in the fig-
ure.

CAUTION:

Never start engine while checking oil level.

●

Set a new gasket on the filler plug and install it on the transaxle.

CAUTION:

Do not reuse gasket.

Drain plug:

: 30 - 39 N·m (3.1 - 3.9 kg-m, 23 - 28 ft-lb)

Oil grade

: Genuine Nissan gear oil, SAE viscosity
75w - 80 or exact equivalent

Capacity (reference)

: Approx. 2.3

(4 lmp pt)

Filler plug:

: 30 - 39 N·m (3.1 - 3.9 kg-m, 23 - 28 ft-lb)

Filler plug:

: 30 - 39 N·m (3.1 - 3.9 kg-m, 23 - 28 ft-lb)

SCIA0361E

SIDE OIL SEAL

MT-11

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

SIDE OIL SEAL

PFP:32113

Removal and Installation

ECS0095P

REMOVAL

1.

Remove the drive shaft from the transaxle. Refer to AX-11, “Removal”.

2.

Remove oil seal with a slotted screwdriver.

CAUTION:

Be careful not to damage the case surface when removing
the oil seal.

INSTALLATION

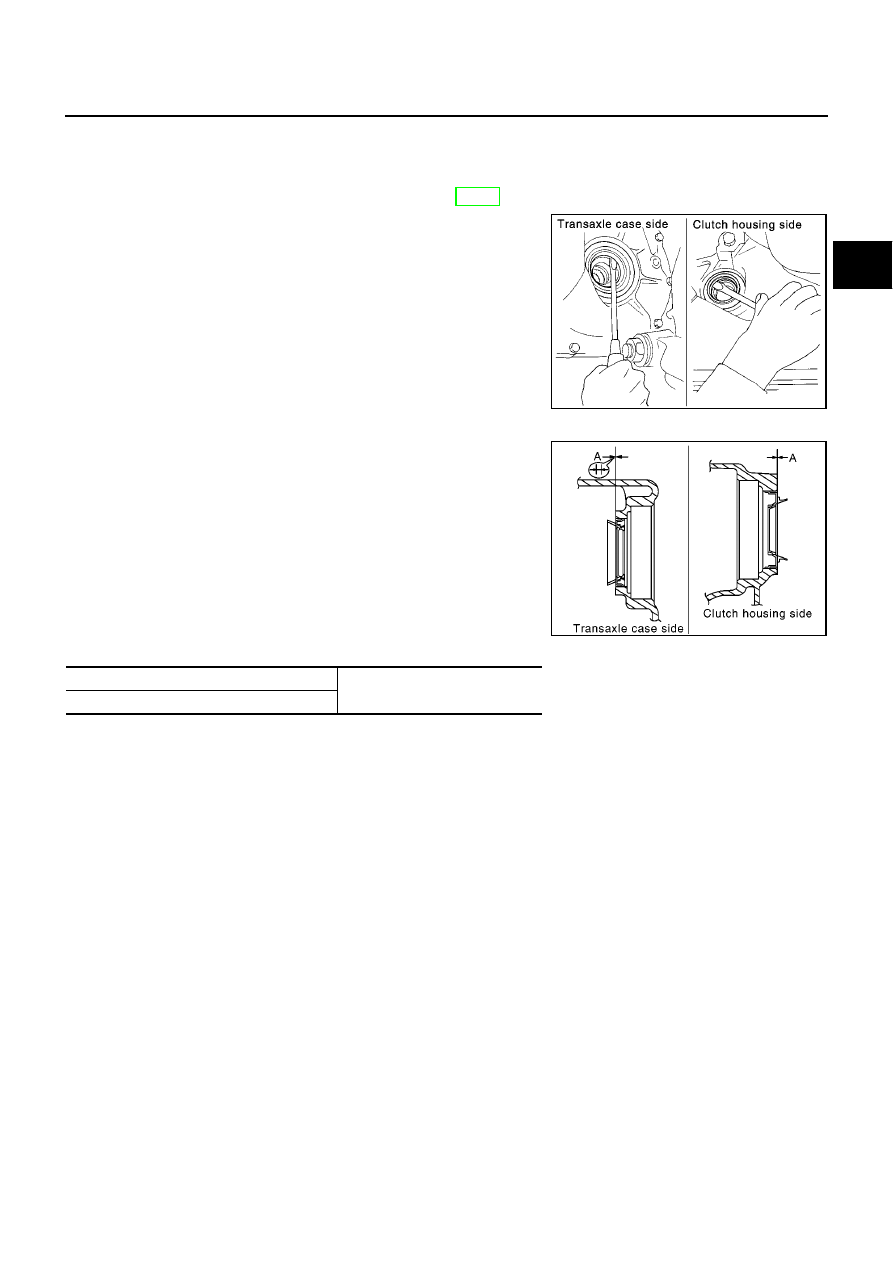

1.

Using a drift (special service tool), drive the oil seal straight until
it protrudes from the case end equal to dimension A shown in
the figure.

Drift to be used:

CAUTION:

●

When installing oil seals, apply multi-purpose grease to oil seal lips.

●

Do not reuse oil seal.

2.

Install all parts in reverse order of removal and check oil level after installation.

SCIA0824E

Dimension A

: Within 0.5 mm of flush with the case.

MCIA0141E

Transaxle case side

ST3072 0000

Clutch housing side

MT-12

[RS6F51R]

POSITION SWITCH

POSITION SWITCH

PFP:32005

Checking

ECS0095Q

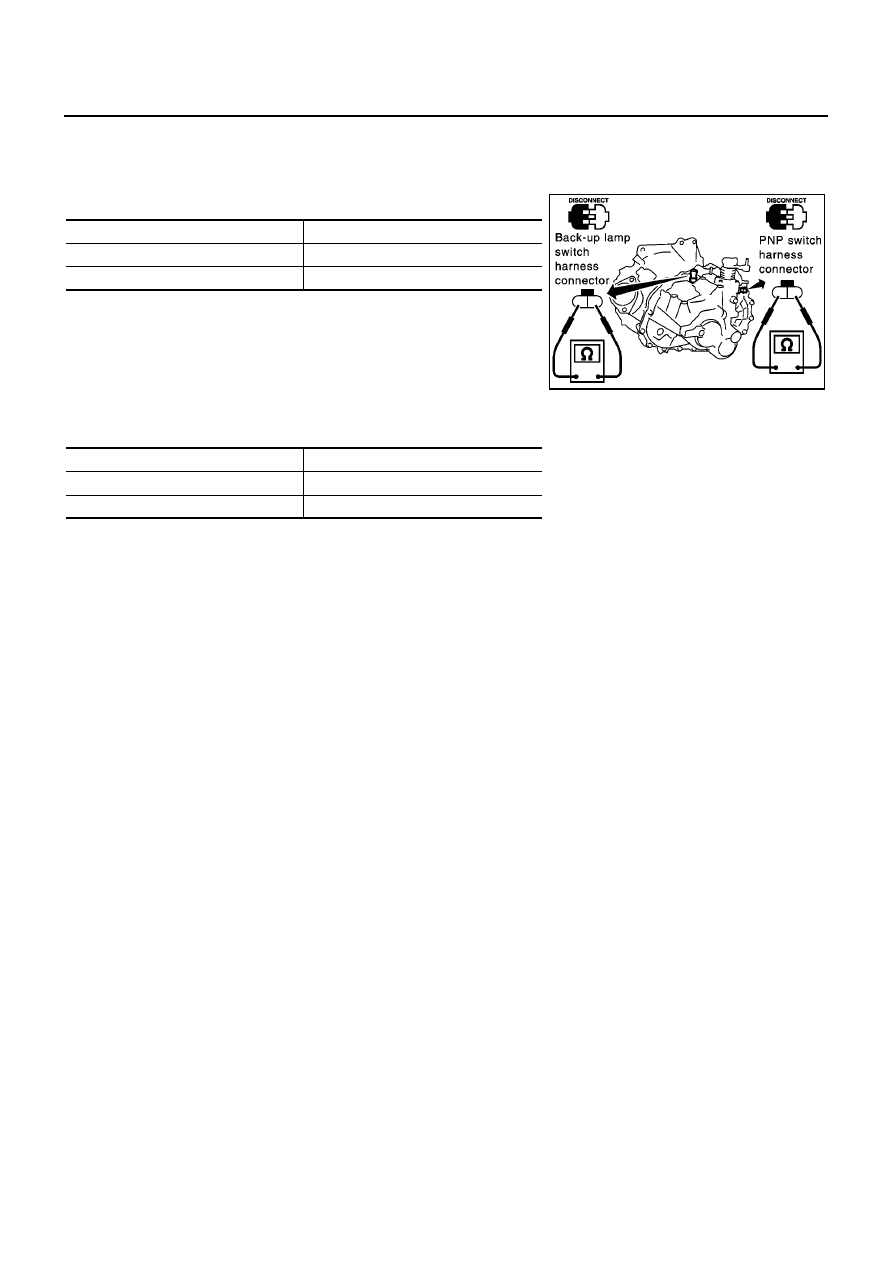

BACK-UP LAMP SWITCH

●

Check continuity.

NEUTRAL POSITION SWITCH

●

Check continuity.

Gear position

Continuity

Reverse

Yes

Except reverse

No

SCIA0708E

Gear position

Continuity

Neutral

Yes

Except neutral

No

CONTROL LINKAGE

MT-13

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

CONTROL LINKAGE

PFP:34103

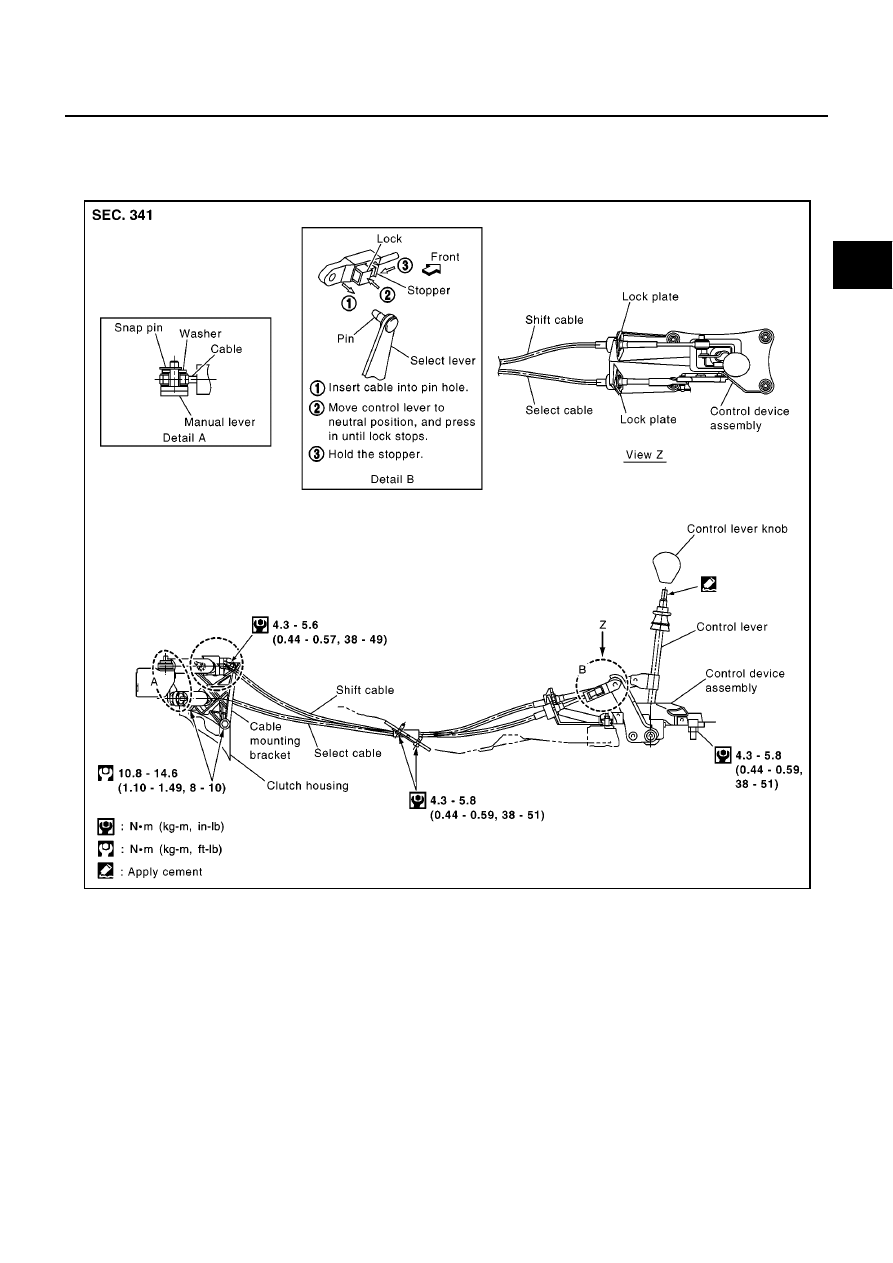

Removal and Installation of Control Device and Cable

ECS0095R

Refer to the figure for removal and installation procedure.

CAUTION:

●

Keep in mind that the select side lock plate for securing the control cable is different from the one
on the shift side.

●

After assembly, make sure selector lever automatically returns to Neutral when it is moved to 1st,
2nd, or Reverse.

MCIA0120E

MT-14

[RS6F51R]

AIR BREATHER HOSE

AIR BREATHER HOSE

PFP:31098

Removal and Installation

ECS0095S

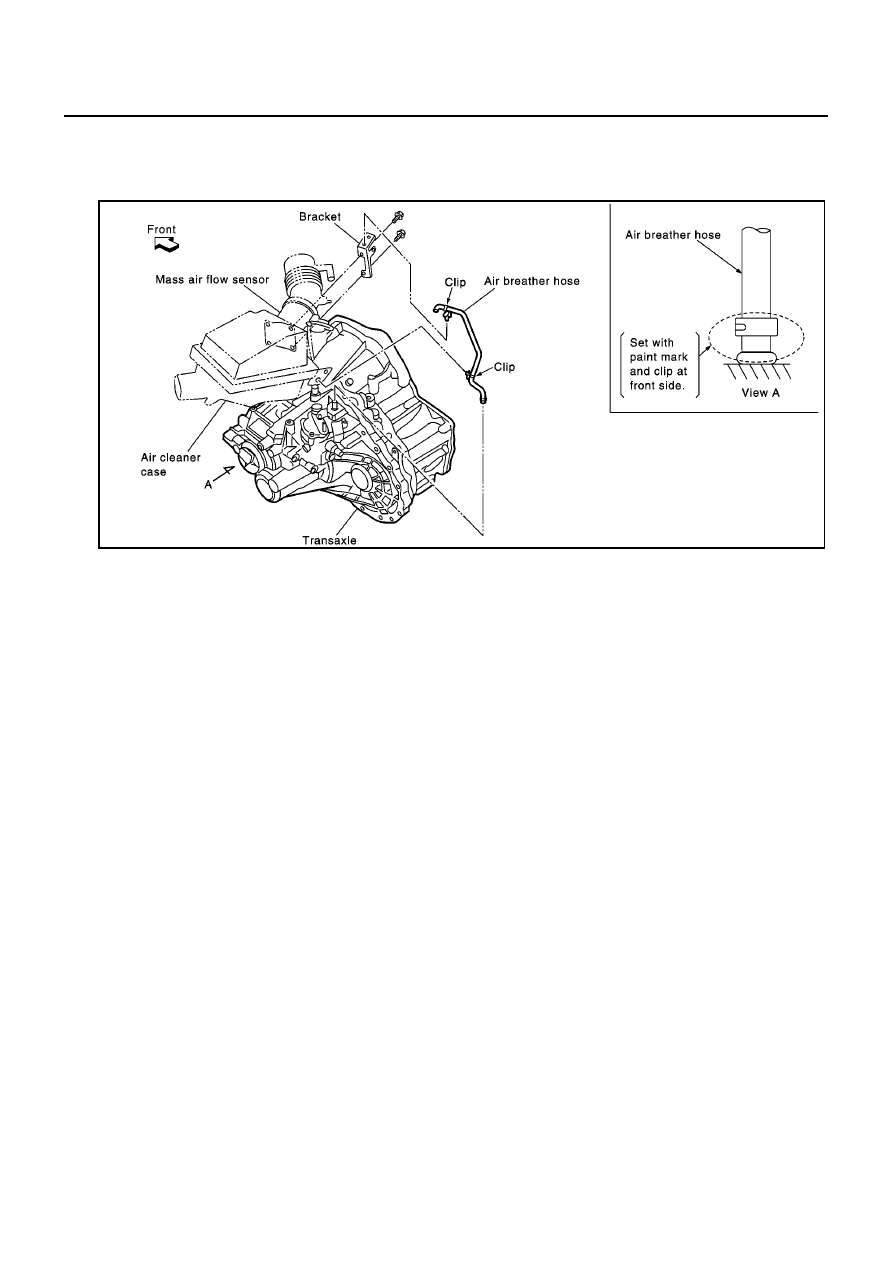

Refer to the figure for air breather hose removal and installation information.

CAUTION:

●

Make sure there are no pinched or restricted areas on the air breather hose caused by bending or
winding when installing it.

●

Be sure to insert hose into the transaxle tube until overlap area reaches the spool.

SCIA0747E

TRANSAXLE ASSEMBLY

MT-15

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

TRANSAXLE ASSEMBLY

PFP:32010

Removal and Installation

ECS0095T

REMOVAL

1.

Remove battery and its bracket.

2.

Remove fuse box from battery bracket.

3.

Remove air cleaner box with mass air flow sensor.

4.

Remove air breather hose and vacuum pump hose.

5.

Remove fuel filter bracket.

6.

Remove clutch operating cylinder.

CAUTION:

Do not depress clutch pedal during removal procedure.

7.

Disconnect control cable from transaxle.

8.

Drain gear oil from transaxle.

9.

Disconnect neutral switch and back-up lamp switch harness connectors.

10. Remove starter motor.

11. Remove crankshaft position sensor (POS) from transaxle.

12. Remove exhaust front tube and the drive shaft.

13. Place a jack onto the transaxle.

CAUTION:

When setting jack, be careful not to bring it into contact with the switch.

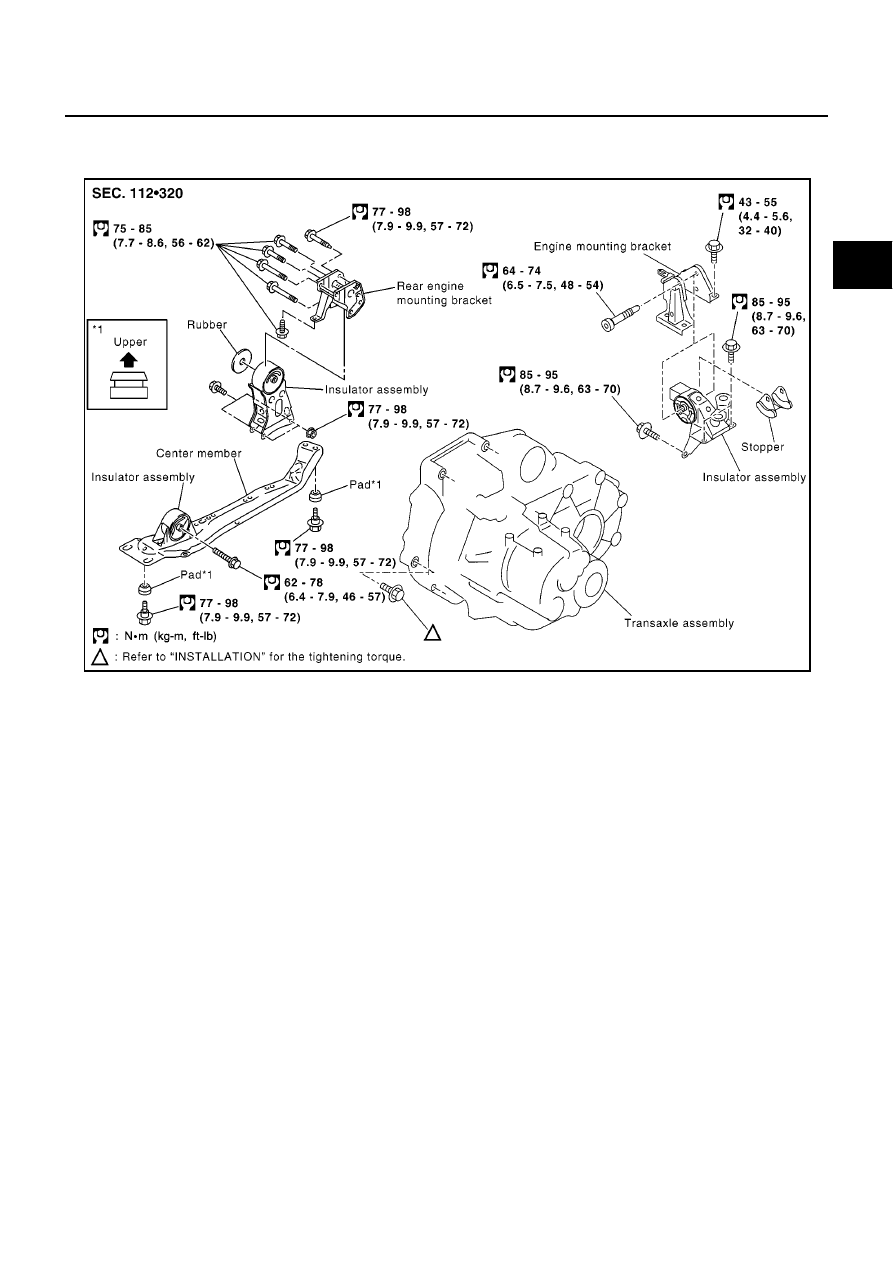

14. Remove center member, engine insulator and engine mount bracket.

15. Support engine by placing a jack under oil pan.

16. Remove bolts securing transaxle to engine.

MCIA0121E

MT-16

[RS6F51R]

TRANSAXLE ASSEMBLY

17. Remove transaxle from vehicle.

INSTALLATION

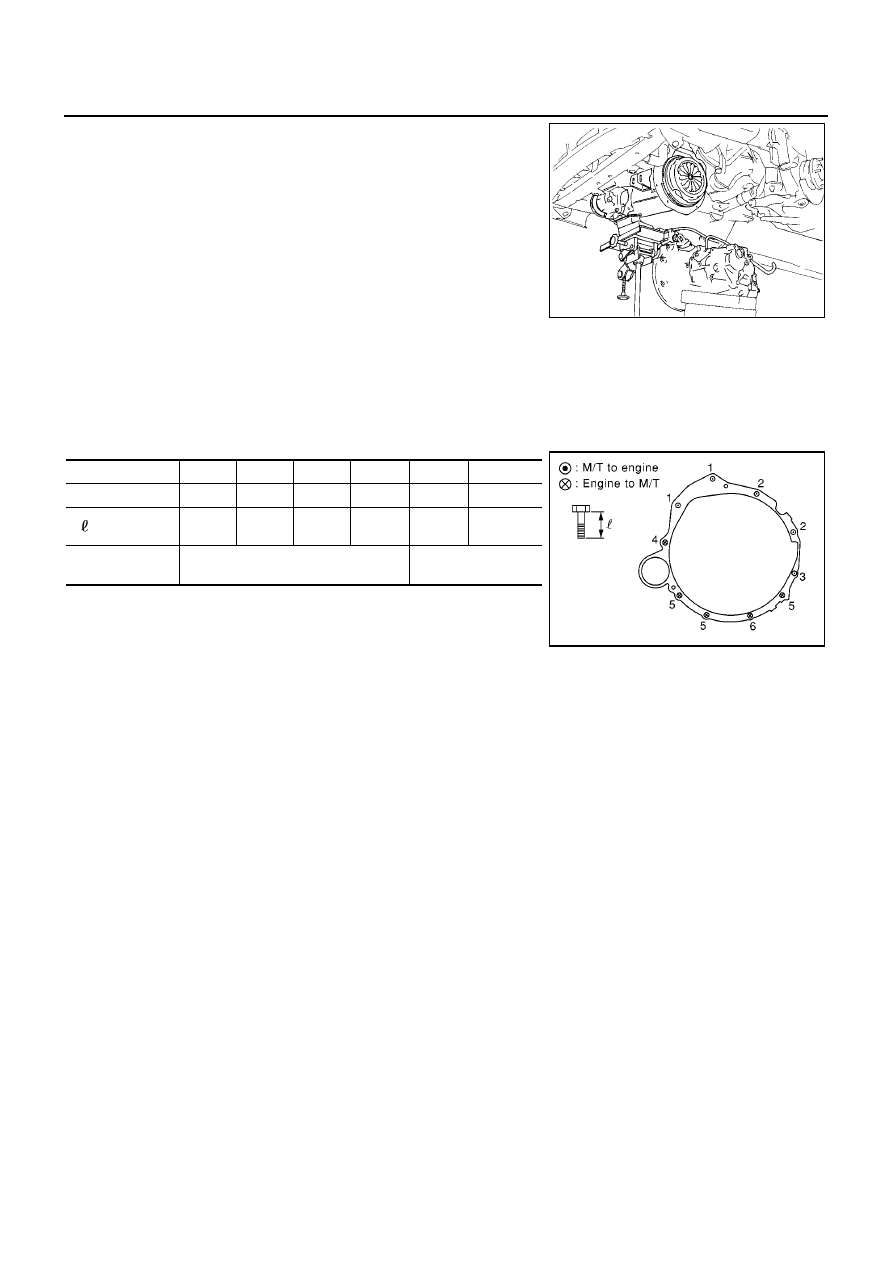

Paying attention to the following items, install in the reverse order of removal.

●

When installing the transaxle to the engine, tighten to the specified torque.

CAUTION:

When installing transaxle, be careful not to bring transaxle input shaft into contact with the clutch
cover.

●

After installation, check oil level, and look for leaks and loose
mechanisms.

MTD0062D

Bolt No.

1

2

3

4

5

6

Quantity

2

2

1

1

3

1

“

” mm (in)

55

(2.17)

70

(2.76)

120

(4.72)

45

(1.77)

40

(1.57)

35

(1.38)

Tightening torque
N·m (kg-m, ft-lb)

39 - 49

(4.0 - 5.0, 29 - 36)

42 - 52

(4.2 - 5.3, 30 - 38)

MCIA0014E

TRANSAXLE ASSEMBLY

MT-17

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

Component Parts

ECS0095U

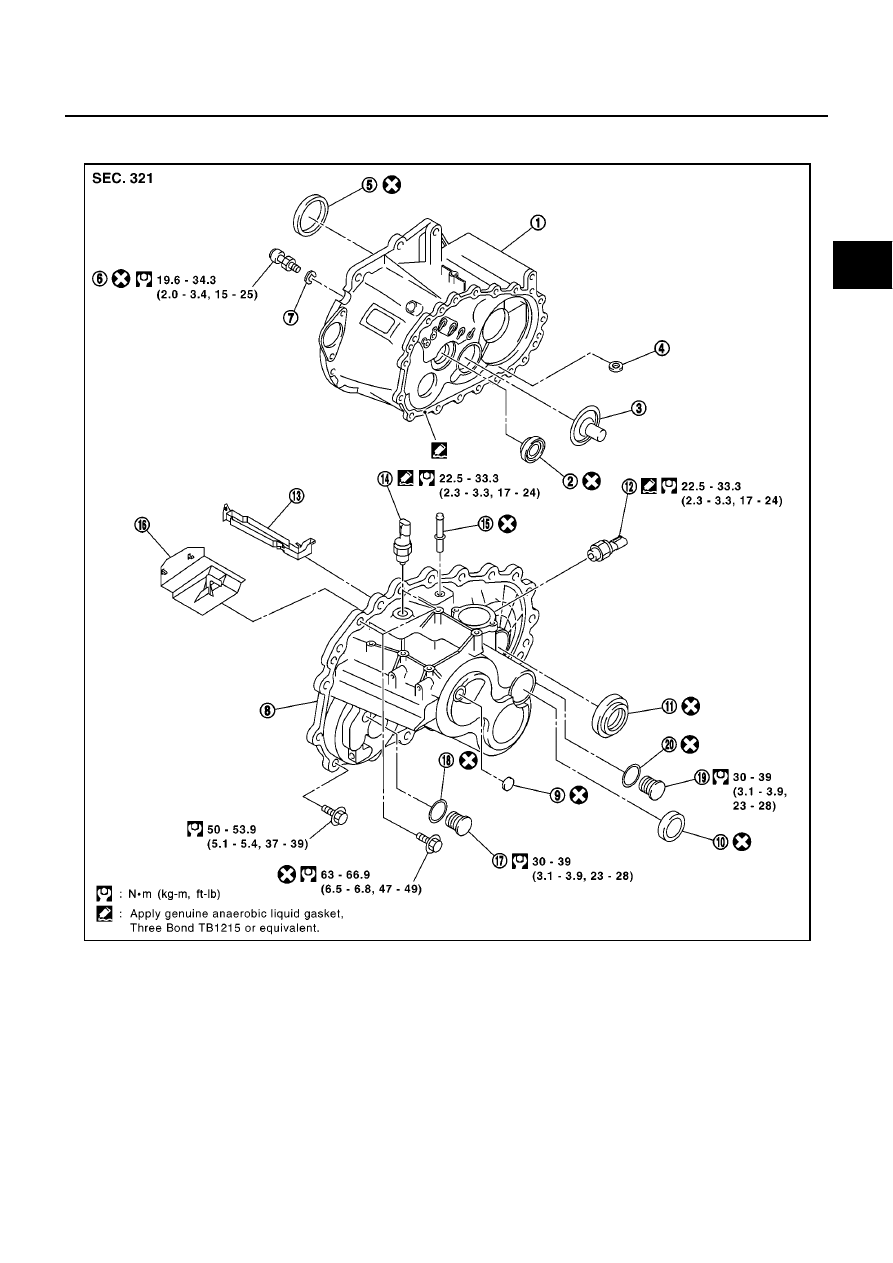

CASE AND HOUSING COMPONENTS

1.

Clutch housing

2.

Input shaft oil seal

3.

Oil channel

4.

Magnet

5.

Differential oil seal

6.

Ball pin

7.

Washer

8.

Transaxle case

9.

Welch plug

10. Bore plug

11. Differential oil seal

12. Park/Neutral position switch

13. Oil gutter

14. Back-up lamp switch

15. Air breather tube

16. Baffle plate

17. Filler plug

18. Gasket

19. Drain plug

20. Gasket

MCIA0122E

MT-18

[RS6F51R]

TRANSAXLE ASSEMBLY

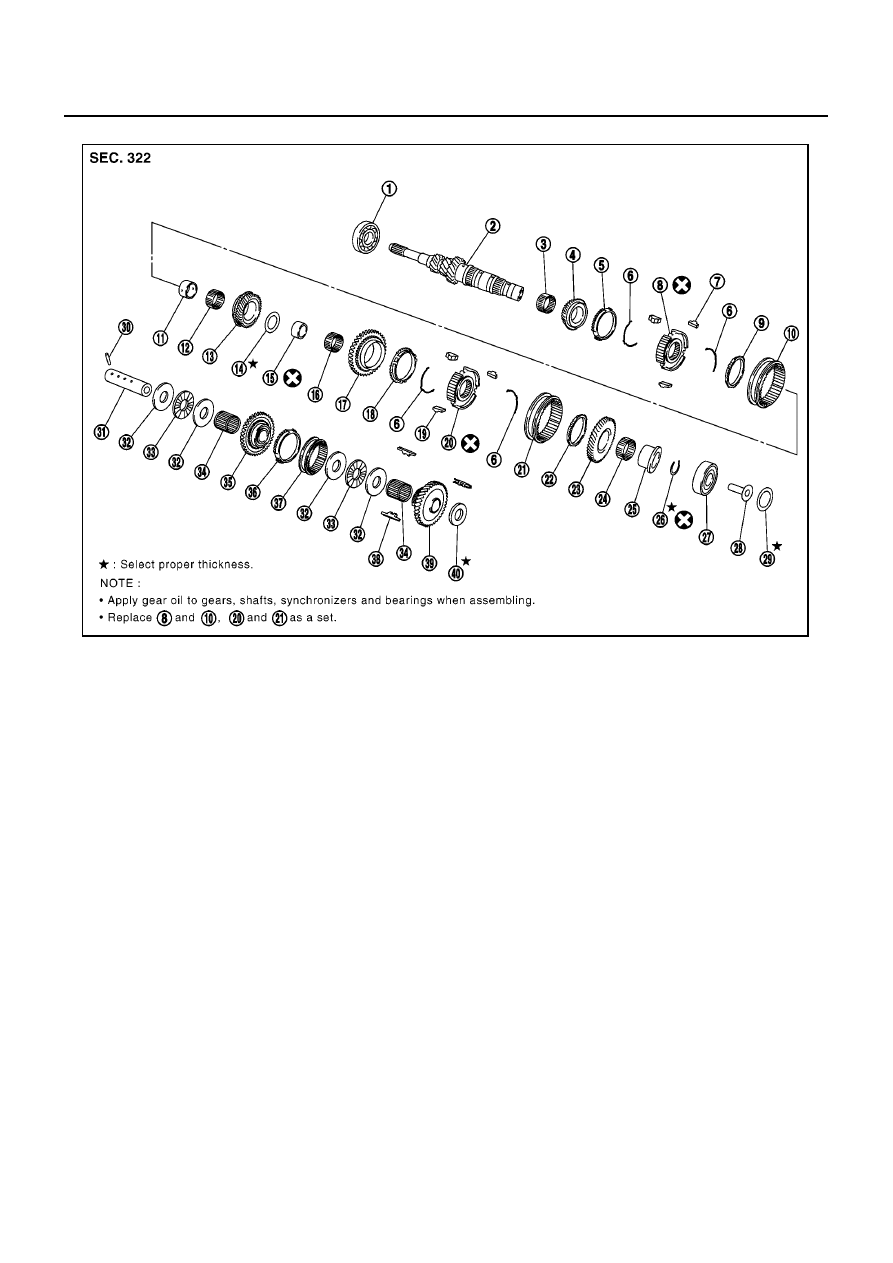

GEAR COMPONENTS

1.

Input shaft front bearing

2.

Input shaft

3.

Needle bearing

4.

3rd input gear

5.

3rd baulk ring

6.

Spread spring

7.

3rd & 4th shifting insert

8.

3rd & 4th synchronizer hub

9.

4th baulk ring

10.

3rd & 4th coupling sleeve

11.

Bushing

12. Needle bearing

13.

4th input gear

14. Thrust washer

15. Bushing

16.

Needle bearing

17. 5th input gear

18. 5th baulk ring

19.

5th & 6th shifting insert

20. 5th & 6th synchronizer hub

21. 5th & 6th coupling sleeve

22.

6th baulk ring

23. 6th input gear

24. Needle bearing

25.

Bushing

26. Snap ring

27. Input shaft rear bearing

28.

Oil channel

29. Input shaft rear bearing adjusting

shim

30. Retaining pin

31.

Reverse idler shaft

32. Thrust bearing washer

33. Thrust bearing

34.

Needle bearing

35. Reverse idler gear (Front)

36. Reverse baulk ring

37.

Reverse coupling sleeve

38. Insert spring

39. Reverse idler gear (Rear)

40.

Reverse idler gear adjusting shim

MCIA0143E

TRANSAXLE ASSEMBLY

MT-19

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

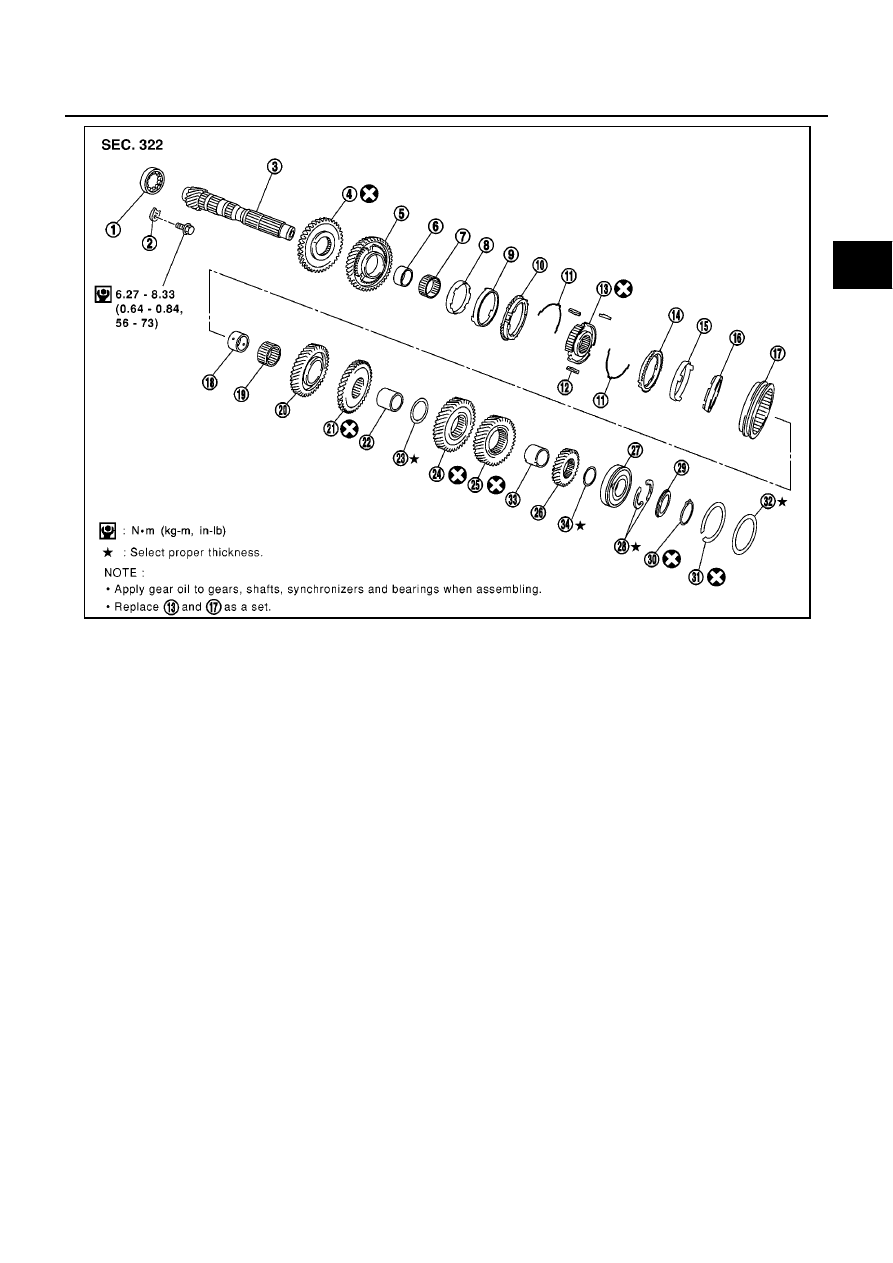

1.

Mainshaft front bearing

2.

Mainshaft bearing retainer

3.

Mainshaft

4.

Reverse main gear

5.

1st main gear

6.

Bushing

7.

Needle bearing

8.

1st inner baulk ring

9.

1st gear synchronizer cone

10. 1st outer baulk ring

11.

Spread spring

12. 1st & 2nd shifting insert

13. 1st & 2nd synchronizer hub

14. 2nd outer baulk ring

15. 2nd gear synchronizer cone

16. 2nd inner baulk ring

17. 1st & 2nd coupling sleeve

18. Bushing

19. Needle bearing

20. 2nd main gear

21. 3rd main gear

22. 3rd & 4th mainshaft spacer

23. 4th main adjusting shim

24. 4th main gear

25. 5th main gear

26. 6th main gear

27. Mainshaft rear bearing

28. Mainshaft C ring

29. C ring holder

30. Snap ring

31. Snap ring

32. Mainshaft rear bearing adjusting

shim

33. 5th & 6th mainshaft spacer

34. 6th main adjusting shim

SCIA0957E

MT-20

[RS6F51R]

TRANSAXLE ASSEMBLY

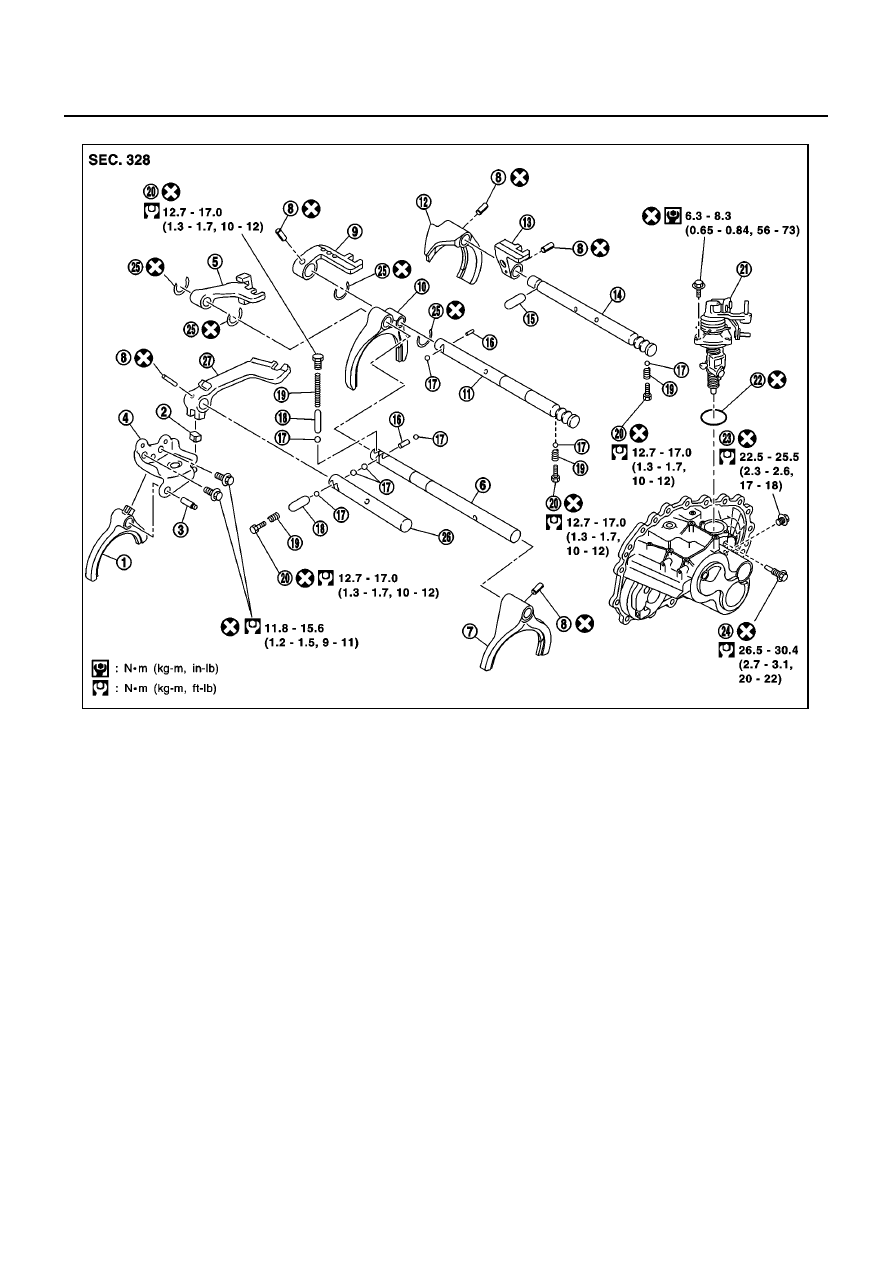

SHIFT CONTROL COMPONENTS

1.

Reverse shift fork

2.

Shifter cap

3.

Reverse fork rod

4.

Reverse lever assembly

5.

5th & 6th bracket

6.

5th & 6th fork rod

7.

5th & 6th shift fork

8.

Retaining pin

9.

3rd & 4th bracket

10. 3rd & 4th shift fork

11. 3rd & 4th fork rod

12. 1st & 2nd shift fork

13. 1st & 2nd bracket

14. 1st & 2nd fork rod

15. Shift check sleeve

16. Inter lock pin

17. Check ball

18. Shift check sleeve

19. Check spring

20. Check plug

21. Control assembly

22. O ring

23. Shift check

24. Stopper bolt

25. Stopper ring

26. Reverse bracket fork rod

27. Reverse bracket

SCIA0958E

TRANSAXLE ASSEMBLY

MT-21

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

FINAL DRIVE COMPONENTS

Disassembly and Assembly

ECS0095V

DISASSEMBLY

1.

Remove drain plug and filler plug.

2.

Remove park/neutral position switch and back-up lamp switch.

3.

After removing shift check and stopper bolt, remove control
assembly.

1.

Differential side bearing outer race

2.

Differential side bearing

3.

Speedometer drive gear

4.

Differential case

5.

Final gear

6.

Differential side bearing

7.

Differential side bearing outer race

8.

Differential side bearing adjusting
shim

9.

Pinion mate shaft

10. Side gear

11. Side gear thrust washer

12. Pinion mate gear

13. Pinion mate gear washer

14. Retaining pin

SCIA0998E

SCIA0389E
