PBIC0648E

YFE033

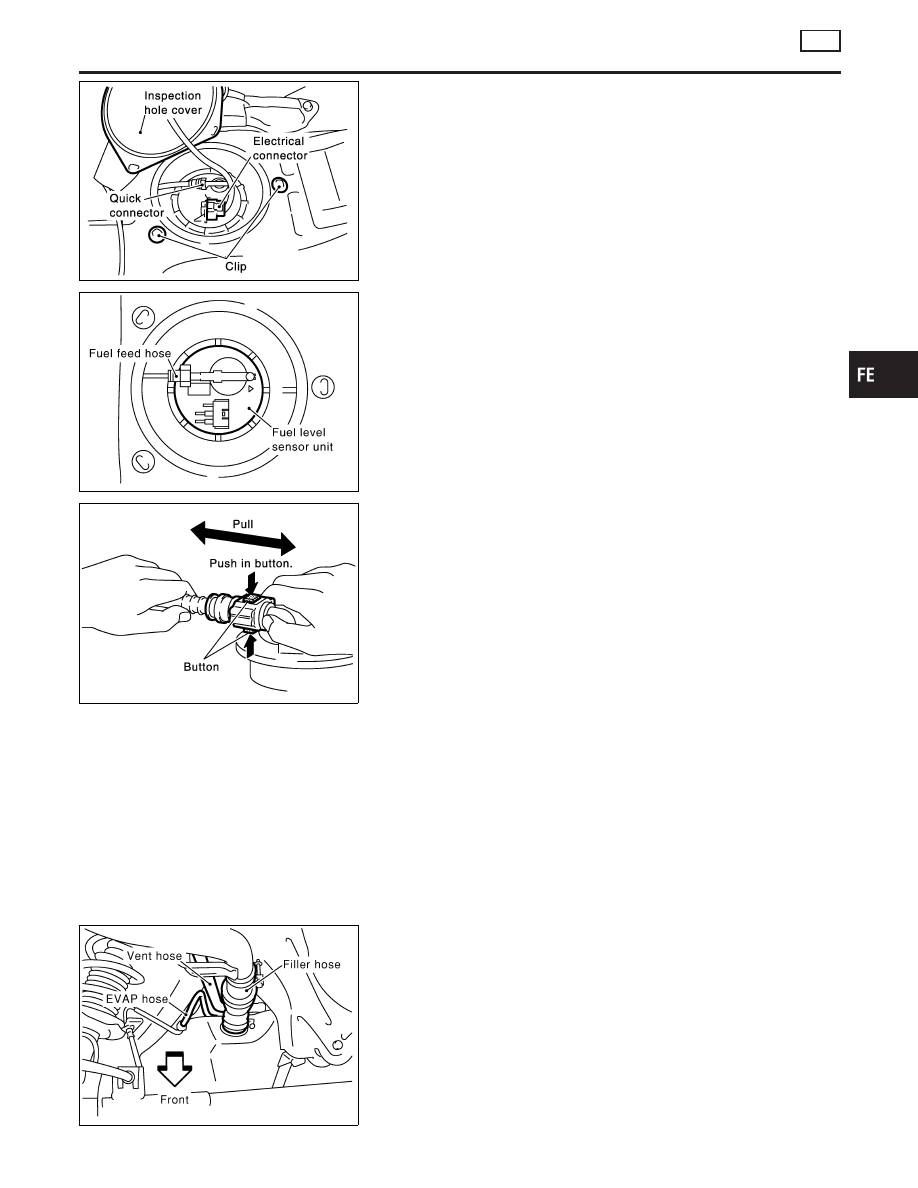

6.

Disconnect electrical connector.

PBIC0709E

7.

Remove the quick connector as follows.

NOTE:

I

Hold the sides of the connector, push in tubs and pull out the
tube.

I

If the connector and the tube are stuck together, push and pull
several times until they start to move. Then disconnect them
by pulling.

CAUTION:

I

The tube can be removed when the button are completely
depressed. Do not twist it more than necessary.

I

Do not use any tools to remove the quick connector.

I

Keep the resin tube away from heat. Be especially careful
when welding near the tube.

I

Prevent acid liquid such as battery electrolyte etc. from
getting on the resin tube.

I

Do not bend or twist the tube during installation and
removal.

SFE650A

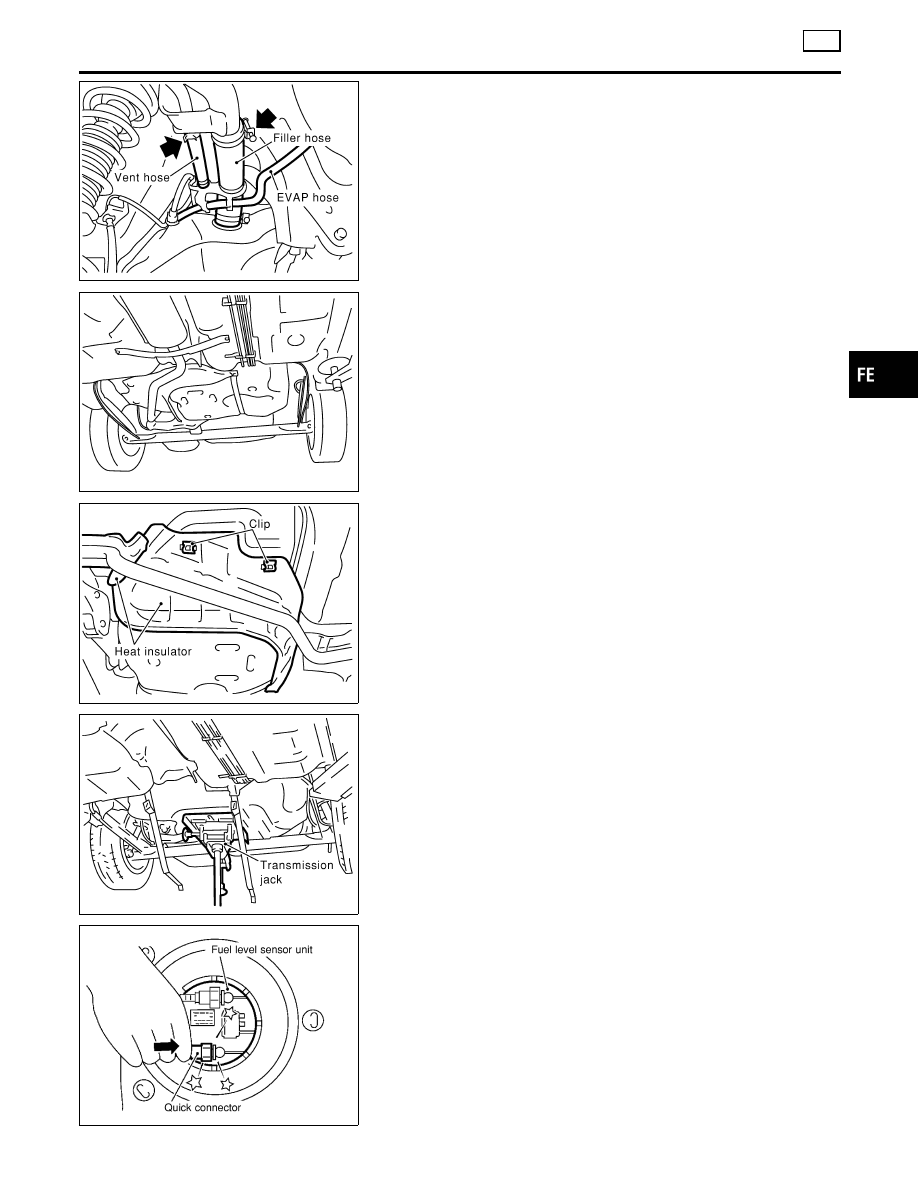

8.

From rear left area of fuel tank, remove filler hose, vent hose,
and EVAP hose.

CAUTION:

To prevent fuel from flowing out, install a blind cap immedi-
ately after the fuel hose is disconnected.

GI

MA

EM

LC

EC

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

QG

Fuel Tank (Cont’d)

FE-7

SFE642A

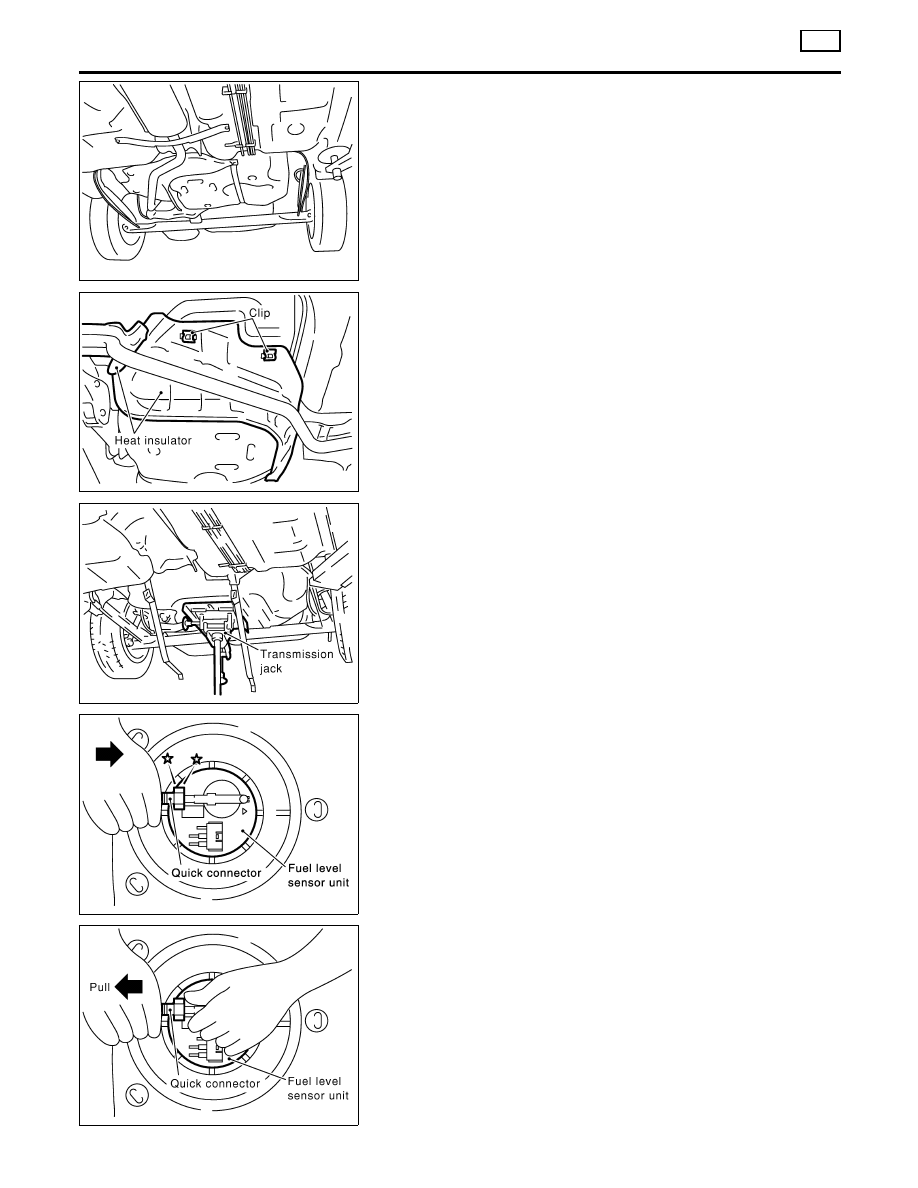

9.

Remove exhaust center tube.

SFE643A

10. Remove heat insulators from fuel tank side.

SFE644A

11. Set a suitable transmission jack under fuel tank.
12. Remove fuel tank mounting band bolts while supporting fuel

tank.

13. Remove fuel tank.

YFE028

INSTALLATION

NLFE0006S02

To install, reverse the removal procedure. Connect the quick con-
nector as follows:

I

Insert tube into the center of the connector until you hear a
click.

YFE029

After connecting quick connector, make sure the connection is
firmly made using the following method.

I

Pull on the fuel tube and connector to make sure they are firmly
connected.

I

Start the engine, increase engine speed and verify that there
are no leaks.

FUEL SYSTEM

QG

Fuel Tank (Cont’d)

FE-8

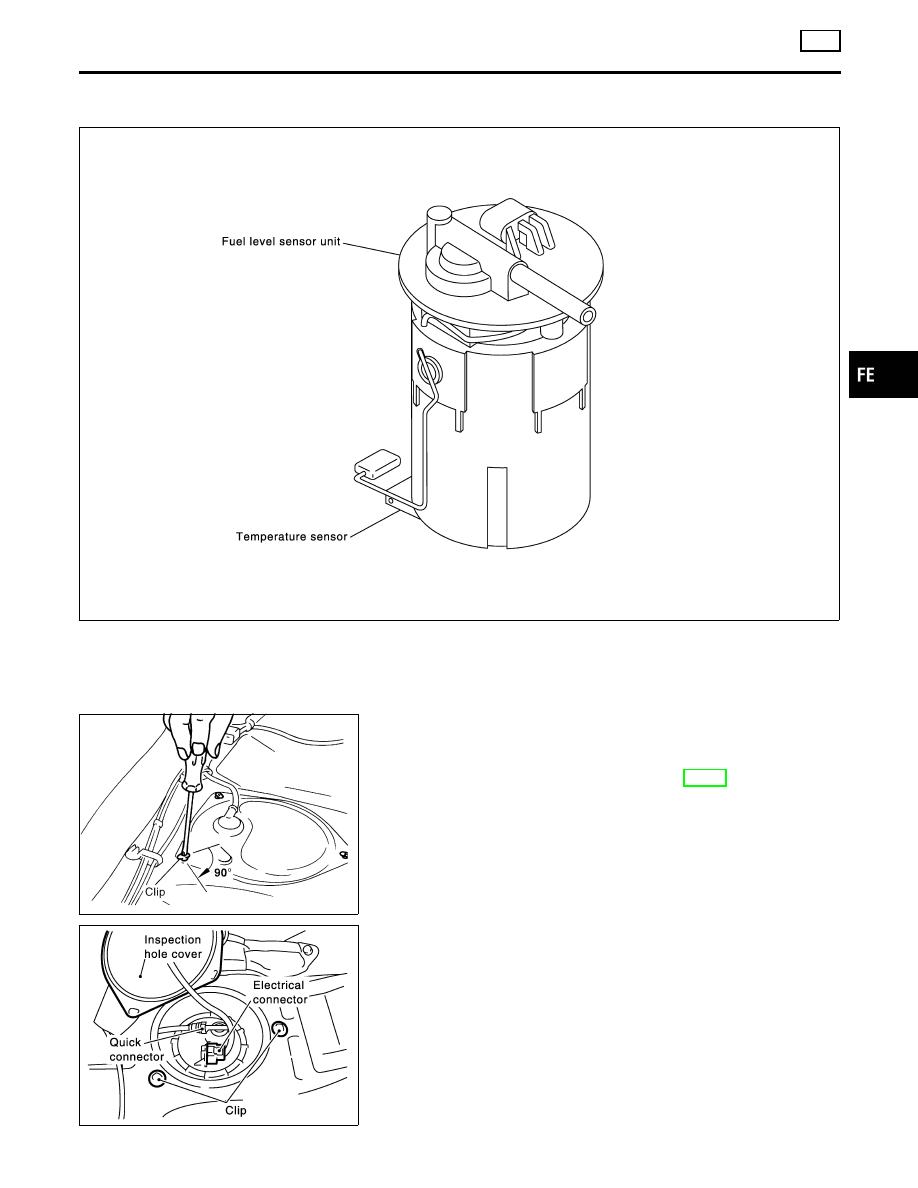

Fuel Pump, Fuel Level Sensor Unit and Fuel
Filter

NLFE0007

YFE030

JFE613A

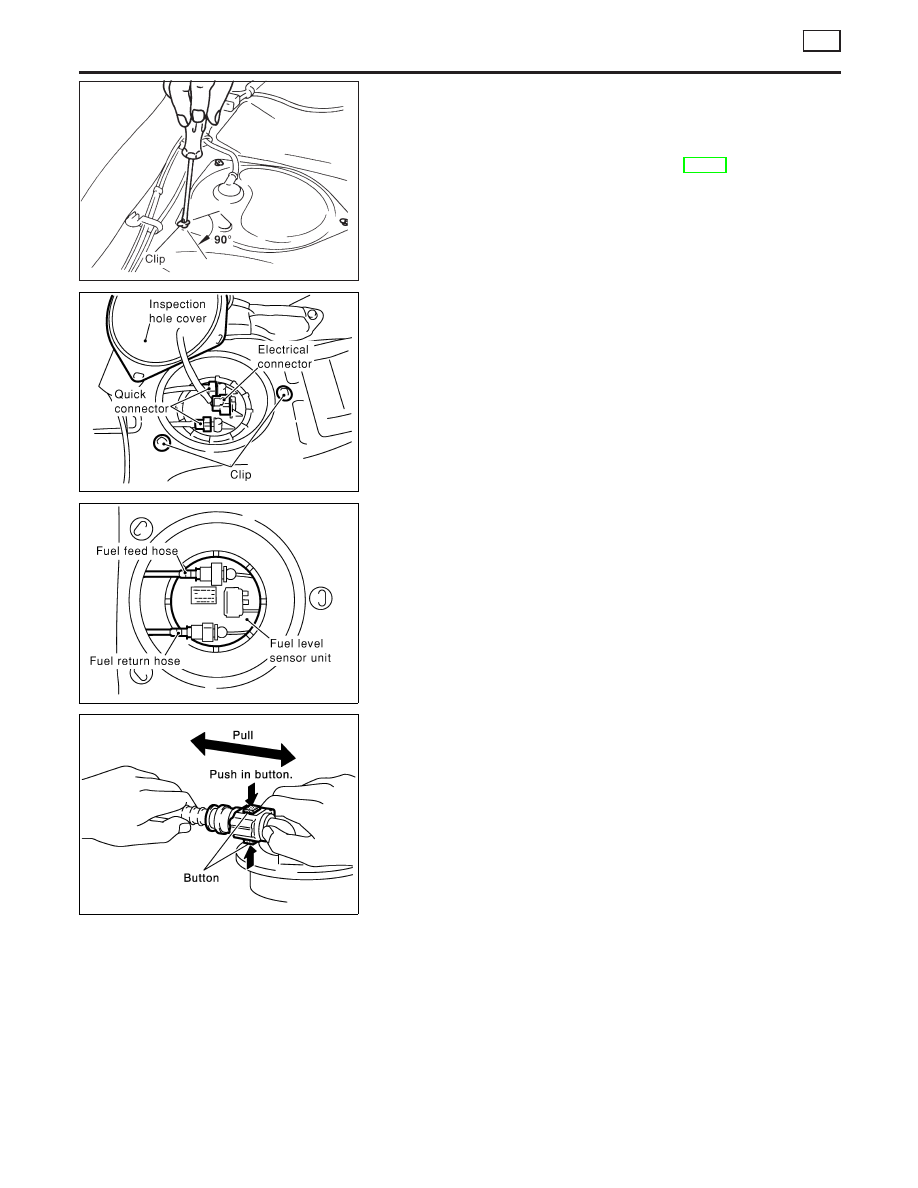

REMOVAL

NLFE0007S01

1.

Disconnect battery ground cable.

2.

Open fuel filler lid and filler cap.

3.

Remove rear seat cushion. Refer to BT-48, “Removal and
Installation”.

4.

Remove inspection hole cover under the rear seat.

PBIC0648E

5.

Disconnect electrical connector.

6.

Disconnect the quick connectors.

I

For disconnect of quick connectors, refer to step 7. of “Fuel
Tank Removal”.

GI

MA

EM

LC

EC

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

QG

Fuel Pump, Fuel Level Sensor Unit and Fuel Filter

FE-9

SFE376A

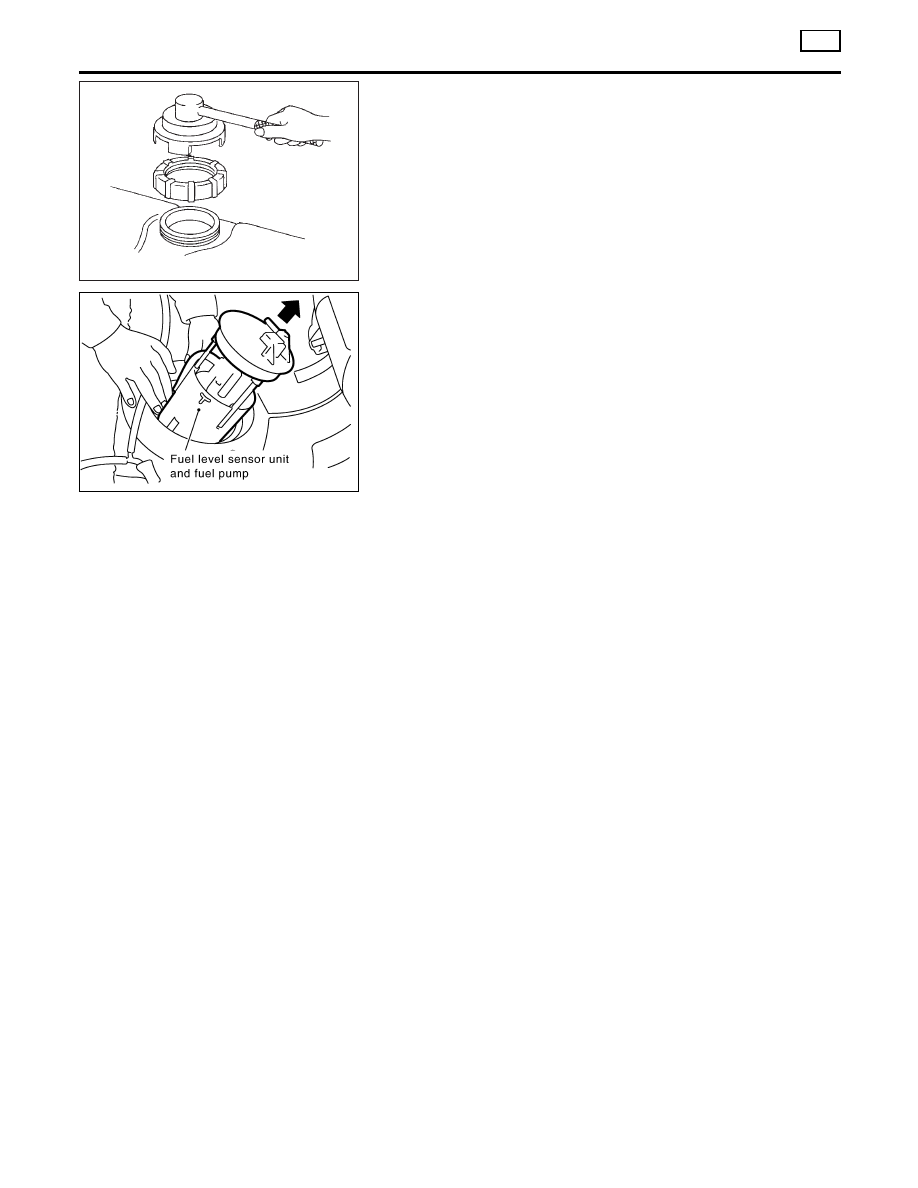

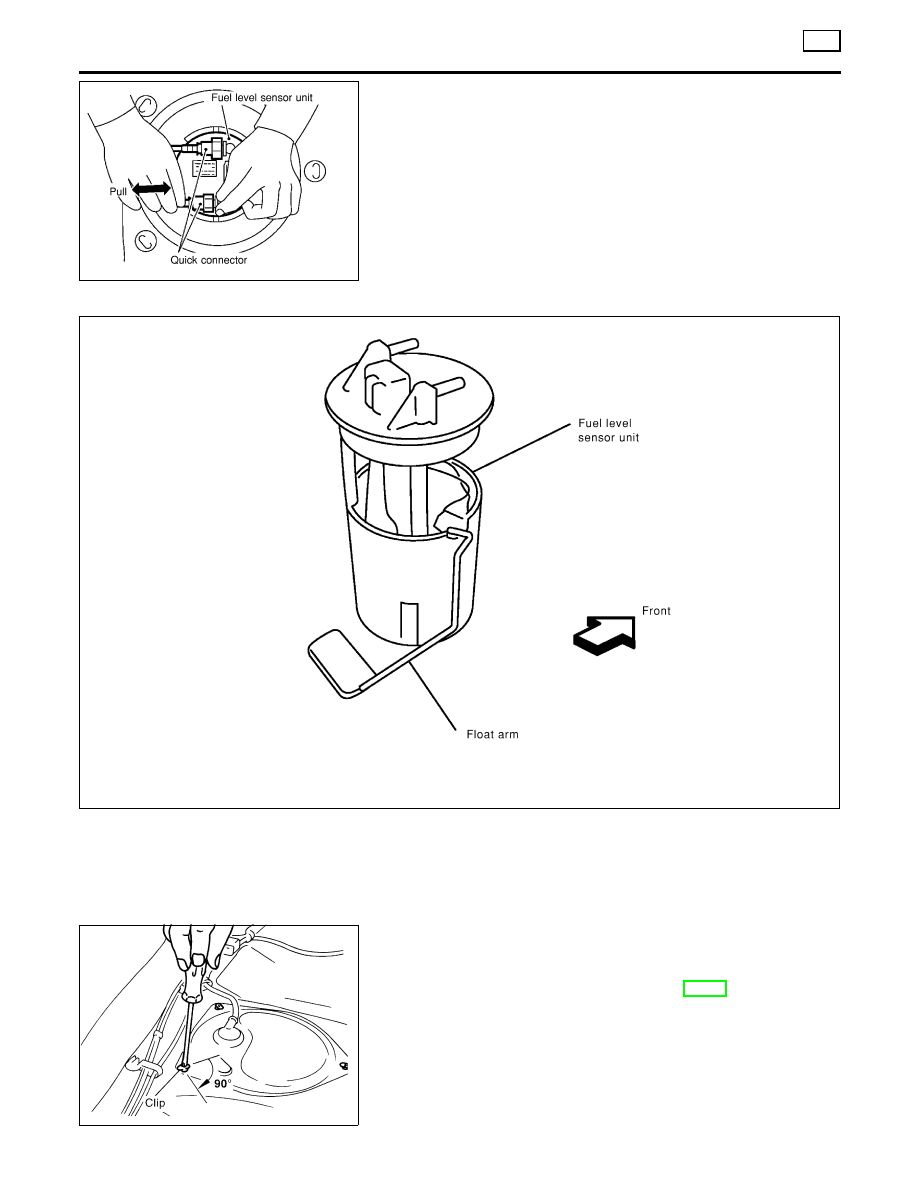

7.

Remove lock ring using a lock ring socket (SST).

YFE037

8.

Pull out the fuel level sensor unit and fuel pump.

I

Do not damage the arm of the fuel level sensor unit and
fuel tank temperature sensor.

INSTALLATION

NLFE0007S02

Installation is in reverse order of removal.

FUEL SYSTEM

QG

Fuel Pump, Fuel Level Sensor Unit and Fuel Filter (Cont’d)

FE-10

SMA211A

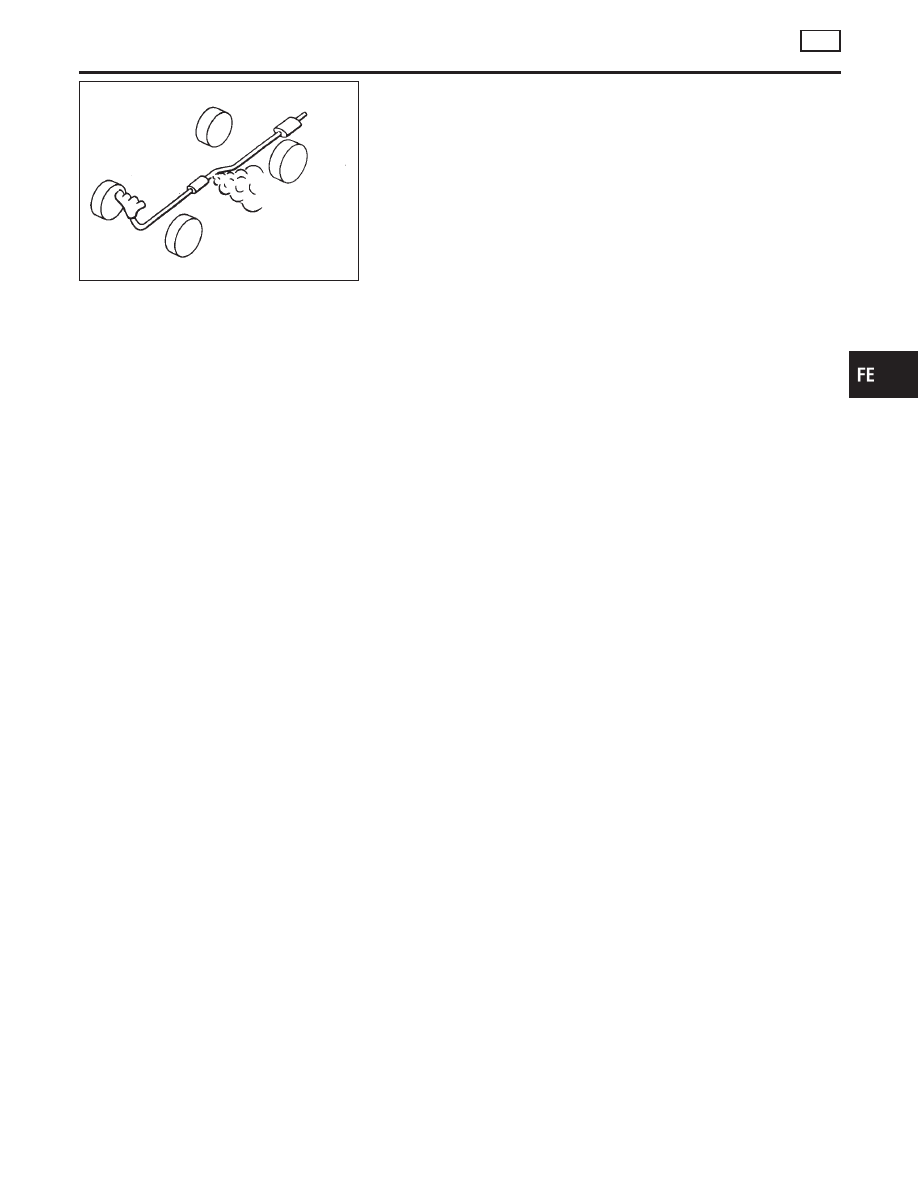

Checking Exhaust System

NLFE0010

Check

exhaust

pipes,

muffler

and

mounting

for

improper

attachment, leaks, cracks, damage, chafing or deterioration.

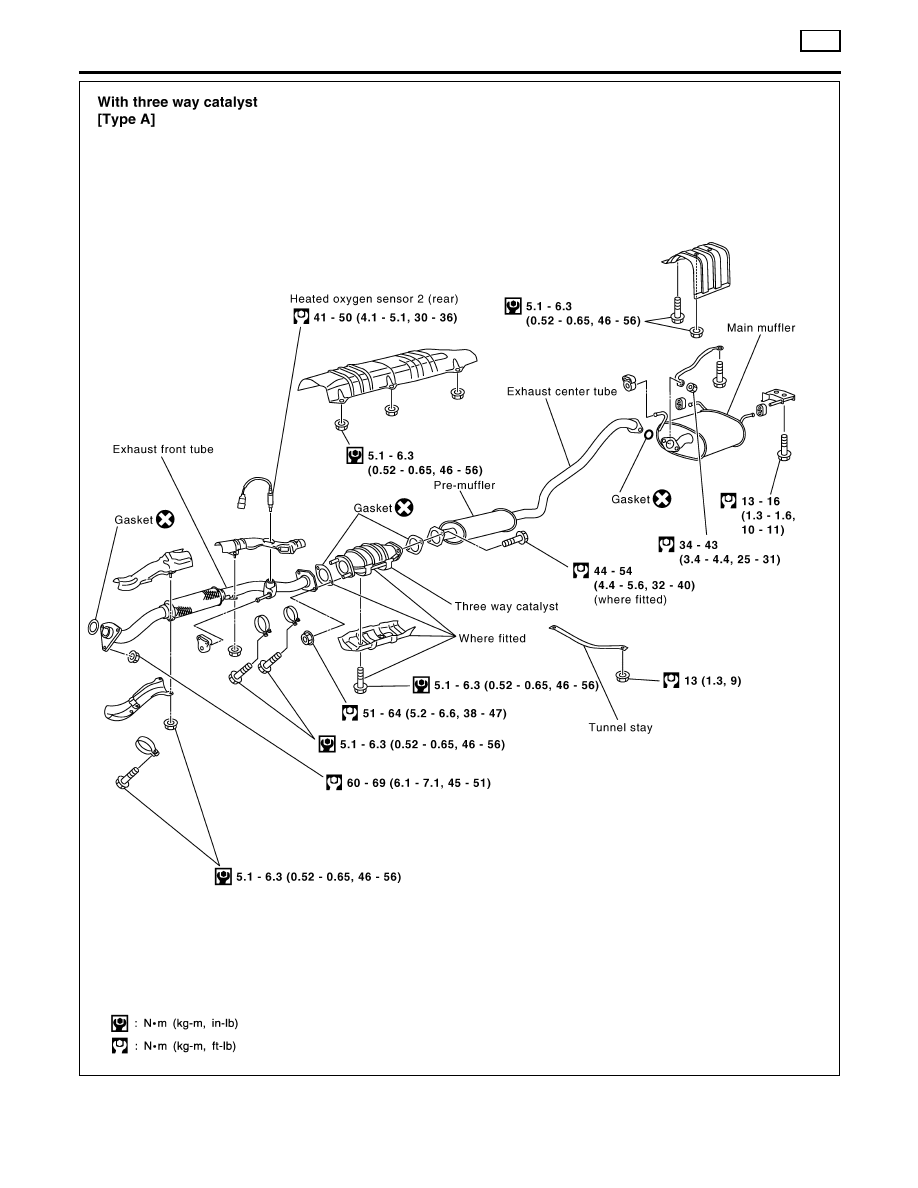

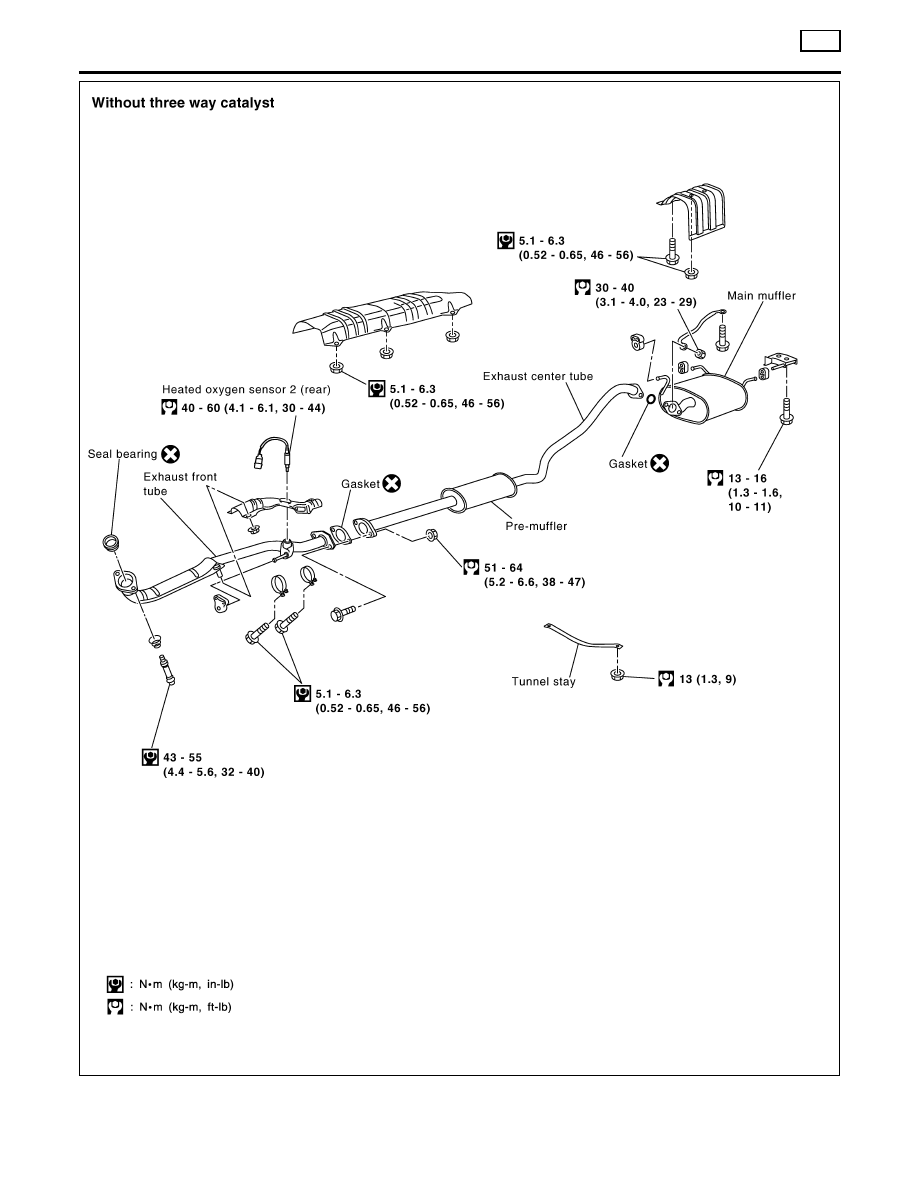

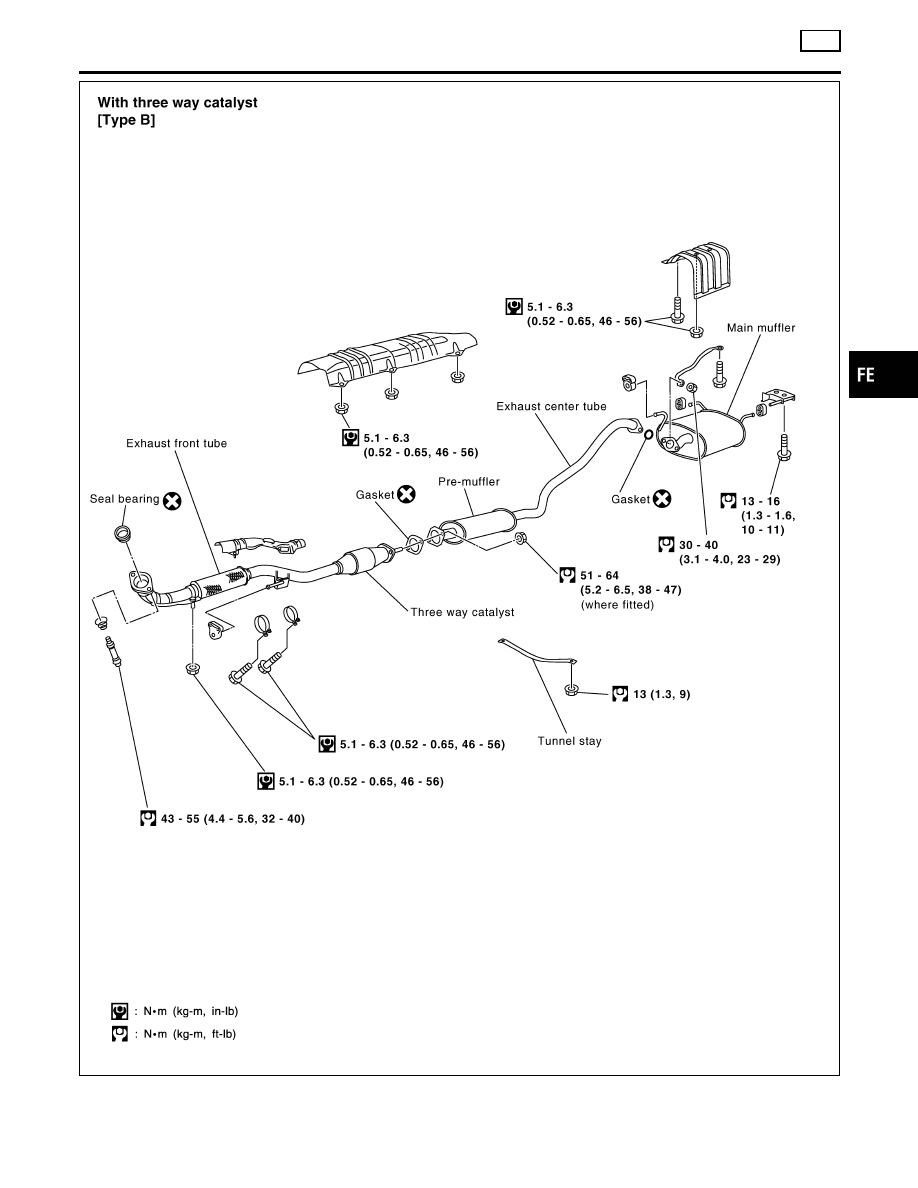

Removal and Installation

NLFE0005

CAUTION:

I

Always replace exhaust gaskets with new ones when
reassembling.

I

With engine running, check all tube connections for
exhaust gas leaks, and entire system for unusual noises.

I

Check to ensure that mounting brackets and mounting
insulators are installed properly and free from undue
stress. Improper installation could result in excessive
noise or vibration.

I

Discard any heated oxygen sensor which has been
dropped from a height of more than 0.5 m (19.7 in) onto a
hard surface such as a concrete floor; use a new one.

I

Before installing a new oxygen sensor, clean exhaust sys-
tem threads using oxygen sensor thread cleaner tool and
apply anti-seize lubricant.

I

Do not overtorque the oxygen sensor. Doing so may
cause damage to the oxygen sensor, resulting in the MI
coming on.

I

Be sure to use genuine exhaust system parts which are
designed

especially

for

heat

resistance,

corrosion

resistance, and shape.

I

Perform the operation with the exhaust system fully
cooled down because the system will be heated just after
the engine stops.

I

Be careful not to cut your hand on the insulator edge.

GI

MA

EM

LC

EC

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

EXHAUST SYSTEM

QG

Checking Exhaust System

FE-11

YFE047

EXHAUST SYSTEM

QG

Removal and Installation (Cont’d)

FE-12

YFE038

GI

MA

EM

LC

EC

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

EXHAUST SYSTEM

QG

Removal and Installation (Cont’d)

FE-13

YFE039

EXHAUST SYSTEM

QG

Removal and Installation (Cont’d)

FE-14

Special Service Tool

NLFE0031

Tool number
Tool name

Description

KV999G0010
Fuel tank lock ring
socket

NT057

Removing and installing fuel tank lock
ring

Commercial Service Tool

NLFE0027

Tool name

Description

Fuel filter wrench

NT553

Removing fuel filter
a: Max. 100 mm (3.94 in) dia.

GI

MA

EM

LC

EC

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PREPARATION

YD

Special Service Tool

FE-15

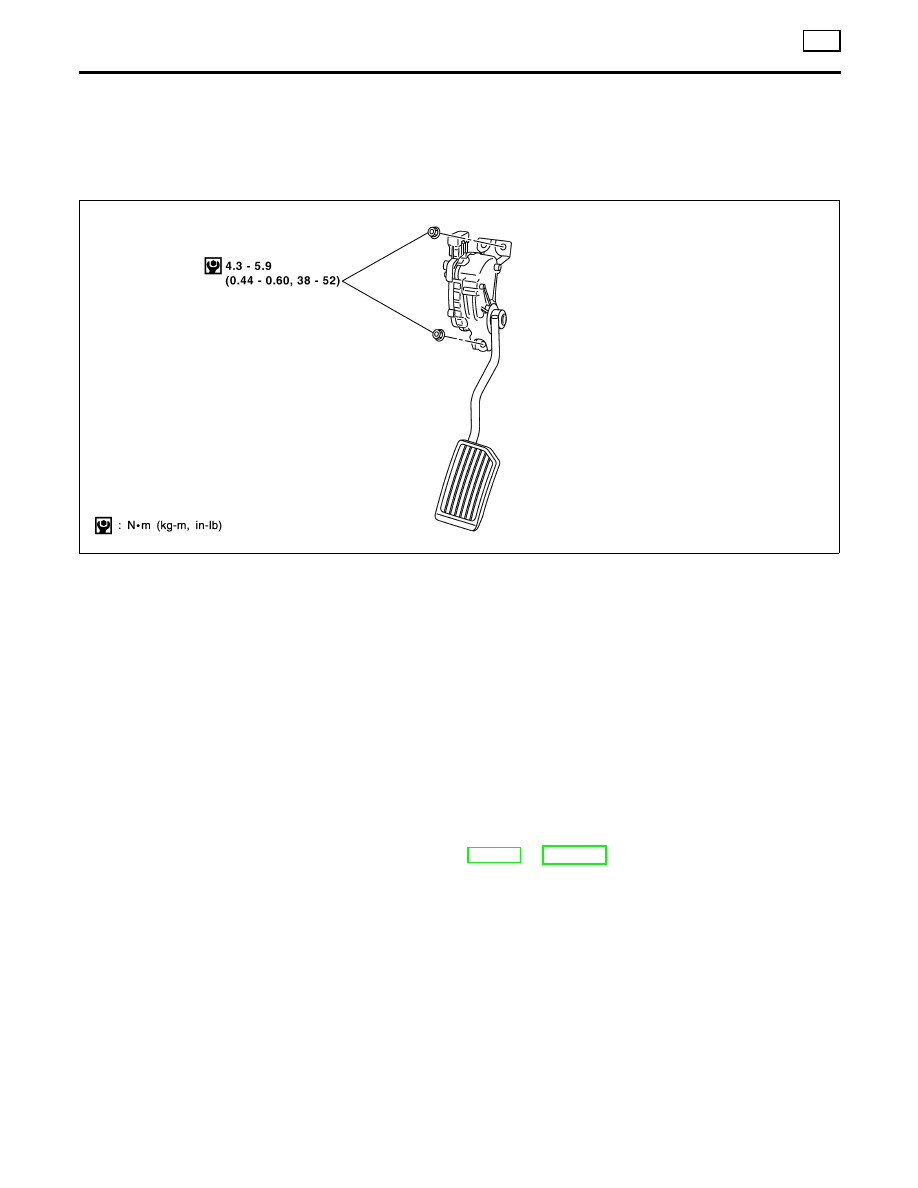

Removal and Installation

NLFE0013

CAUTION:

‰

Do not disassemble the accelerator pedal assembly. Do not remove the sensors and the switches
from the assembly.

‰

Avoid impact from dropping etc. during handling.

‰

Be careful to keep the assembly away from water.

YFE040

Inspection

NLFE0020

‰

Check that the accelerator pedal moves smoothly within the
whole operation range.

‰

Check that the accelerator pedal securely returns to the origi-
nal position.

‰

Check that the drum of the accelerator work unit can be fully
opened.

‰

Refer to EC-971 or EC-1280, “Basic Inspection” for the inspec-
tion of the accelerator work unit and the accelerator pedal
switch.

ACCELERATOR CONTROL SYSTEM

YD

Removal and Installation

FE-16

SMA803A

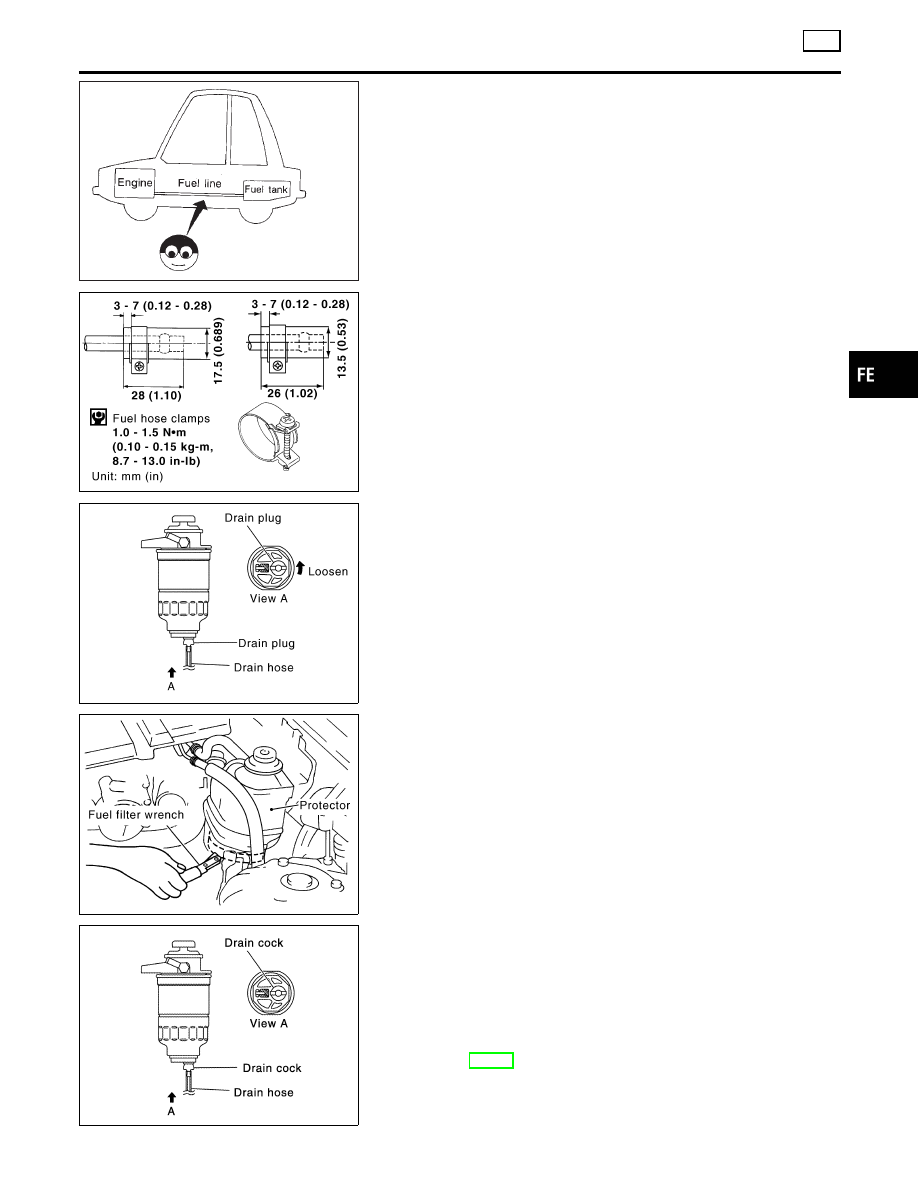

Checking Fuel Lines

NLFE0019

Inspect fuel lines and tank for improper attachment, leaks, cracks,
damage, chafing and deterioration.
If necessary, repair or replace.

YFE041

CAUTION:

Tighten high-pressure rubber hose clamp so that clamp end is
3 to 7 mm (0.12 to 0.28 in) from hose end.
Tightening torque specifications are the same for all rubber
hose clamps.
Ensure that screw does not contact adjacent parts.

YFE042

Water Draining from Fuel Filter

NLFE0028

DRAINING WATER

NLFE0028S01

Open drain plug at the bottom of fuel filter.

FUEL FILTER CHECK

NLFE0028S02

Check fuel filter for fuel leakage, damage and other abnormal
sings.

YFE043

Changing Fuel Filter

NLFE0021

REMOVAL

NLFE0021S01

1.

Take out air duct and upper air cleaner case.

2.

Remove fuel filter using a fuel filter wrench (commercial ser-
vice tool).

CAUTION:

Do not spill the fuel during removal. If the fuel is spilt, imme-
diately wipe it off. Be especially careful to prevent the fuel
from adhering to the insulators of the engine mounts.
3.

Remove drain plug from fuel filter.

SBIA0138E

INSTALLATION

NLFE0021S02

I

Install in the reverse order of removal.

I

Replace the O-ring of the drain plug with a new one.

I

Tighten the fuel filter so that the sealing face contacts the
packing, then retighten it manually by approximately 2/3 turn.

I

After installation, operate the priming pump vertically to per-
form air bleeding.
Refer to FE-18, “Bleeding Fuel Filter”.

GI

MA

EM

LC

EC

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

YD

Checking Fuel Lines

FE-17

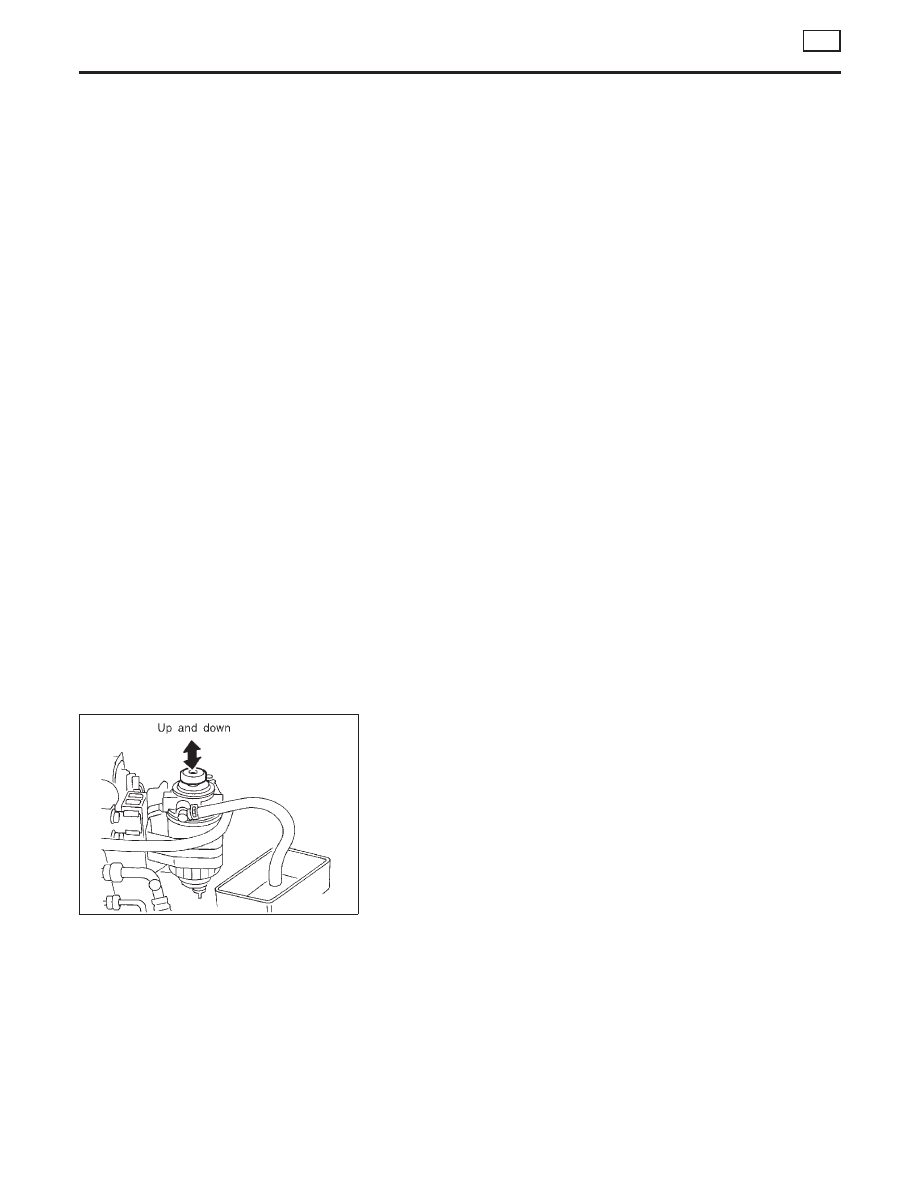

Bleeding Fuel Filter

NLFE0023

1.

After the repair, bleed air from the piping by pumping the prim-
ing pump up and down until it becomes heavy.

2.

To start the engine, rotate the starter for a maximum of 30
seconds.
To start the engine more quickly, crank the engine while pump-
ing the priming pump (requires two workers).

3.

If the engine does not start after rotating the starter for a maxi-
mum of 30 seconds, stop it once, and pump the priming pump
again until it becomes heavy.

4.

Rotate the starter again until the engine starts running.

5.

After the engine starts, let it idle for at least 1 minute to stabi-
lize the behavior.

I

When air is bled completely, the pumping of the priming
pump suddenly becomes heavy. Stop the operation at that
time.

I

If it is difficult to bleed air by the pumping of the priming
pump (the pumping of the priming pump does not become
heavy), disconnect the fuel supply hose between the fuel
filter and the injection pump. Then, perform the operation
described above, and make sure that fuel comes out. (Use
a pan, etc. so as not to spill fuel. Do not let fuel get on
engine and other parts.) After that, connect the hose, then
bleed air again.

I

Start engine and let it idle for at least 1 minute after per-
forming air bleeding.

DEF017

Checking Priming Pump

NLFE0024

Before checking priming pump, make sure that fuel filter is
filled with fuel.
1.

Disconnect fuel supply hose.

Place a suitable container beneath hose end.
2.

Pump priming pump and check that the fuel overflows from the
hose end. If not, replace priming pump.

FUEL SYSTEM

YD

Bleeding Fuel Filter

FE-18

Removal and Installation

=NLFE0015

WARNING:

When replacing fuel line parts, be sure to observe the following.

I

Put a “CAUTION: FLAMMABLE” sign in workshop.

I

Be sure to furnish workshop with a CO

2

fire extinguisher.

I

Do not smoke while servicing fuel system. Keep open flames and sparks away from work area.

CAUTION:

I

Before removing fuel line parts, carry out the following procedures:

a) Put drained fuel in an explosion-proof container and put the lid on securely.
b) Disconnect battery ground cable.

I

Always replace O-ring and clamps with new ones.

I

Do not kink or twist tubes when they are being installed.

I

Do not tighten hose clamps excessively to avoid damaging hoses.

I

After installing tubes, run engine and check for fuel leaks at connections.

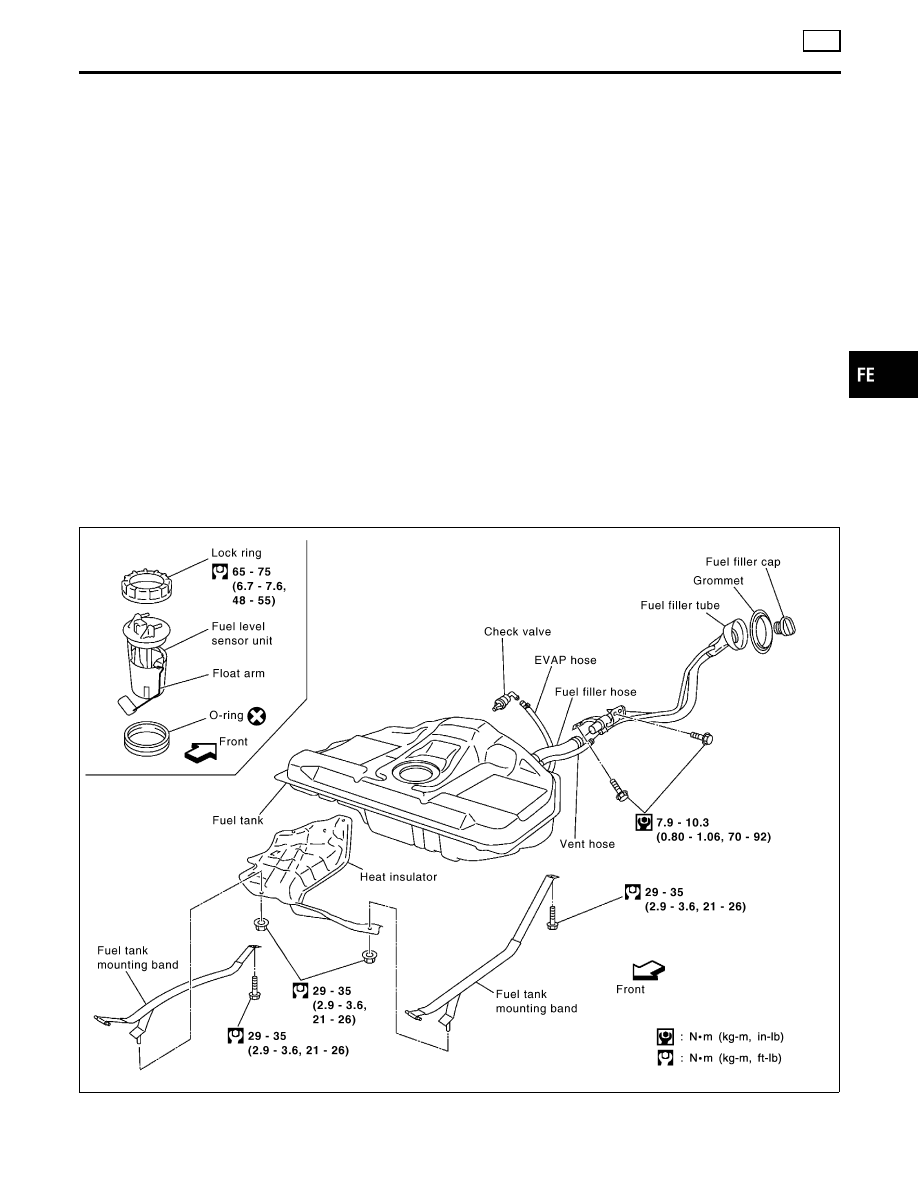

Fuel Tank

NLFE0016

YFE045

GI

MA

EM

LC

EC

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

YD

Removal and Installation

FE-19

JFE613A

REMOVAL

NLFE0016S01

1.

Disconnect battery ground cable.

2.

Open fuel filler lid and filler cap.

3.

Drain fuel from fuel tank.

4.

Remove rear seat cushion. Refer to BT-48, “Removal and
Installation”.

5.

Remove inspection hole cover under the rear seat.

SFE639A

SFE640A

6.

Disconnect electrical connector.

PBIC0709E

7.

Remove the quick connector as follows.

NOTE:

I

Hold the sides of the connector, push in tubs and pull out the
tube.

I

If the connector and the tube are stuck together, push and pull
several times until they start to move. Then disconnect them
by pulling.

CAUTION:

I

The tube can be removed when the button are completely
depressed. Do not twist it more than necessary.

I

Do not use any tools to remove the quick connector.

I

Keep the resin tube away from heat. Be especially careful
when welding near the tube.

I

Prevent acid liquid such as battery electrolyte etc. from
getting on the resin tube.

I

Do not bend or twist the tube during installation and
removal.

FUEL SYSTEM

YD

Fuel Tank (Cont’d)

FE-20

SFE641A

8.

From rear left area of fuel tank, remove filler hose, vent hose,
and EVAP hose.

CAUTION:

To prevent fuel from flowing out, install a blind cap immedi-
ately after the fuel hose is disconnected.

SFE642A

9.

Remove exhaust center tube.

SFE643A

10. Remove heat insulators from fuel tank side.

SFE644A

11. Set a suitable transmission jack under fuel tank.
12. Remove fuel tank mounting band bolts while supporting fuel

tank.

13. Remove fuel tank.

NFE072

INSTALLATION

NLFE0016S02

To install, reverse the removal procedure. Connect the quick con-
nector as follows:

I

Insert tube into the center of the connector until you hear a
click.

GI

MA

EM

LC

EC

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

YD

Fuel Tank (Cont’d)

FE-21

NFE073

After connecting quick connector, make sure the connection is
firmly made using the following method.

I

Pull on the fuel tube and connector to make sure they are firmly
connected.

I

Start the engine, increase engine speed and verify that there
are no leaks.

Fuel Level Sensor Unit

NLFE0032

NFE074

JFE613A

REMOVAL

NLFE0032S01

1.

Disconnect battery ground cable.

2.

Open fuel filler lid and filler cap.

3.

Remove rear seat cushion. Refer to BT-48, “Removal and
Installation”.

4.

Remove inspection hole cover under the rear seat.

FUEL SYSTEM

YD

Fuel Tank (Cont’d)

FE-22
