Trouble Diagnoses

NLEL0687

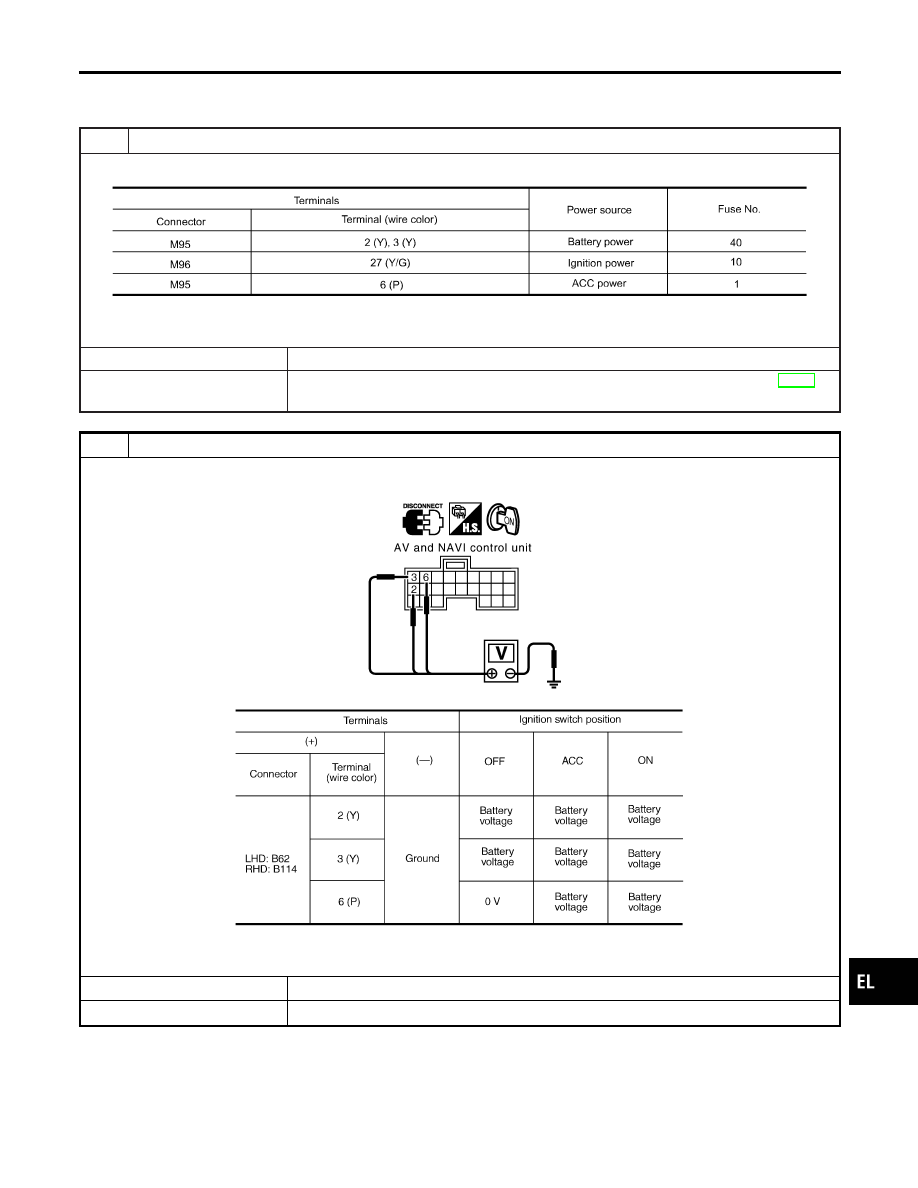

POWER SUPPLY AND GROUND CIRCUIT CHECK

NLEL0687S01

1

CHECK FUSE

Check that the following fuses of the AV and NAVI control unit are not blown.

MTBL1516

OK or NG

OK

©

GO TO 2.

NG

©

If fuse is blown, be sure to eliminate case of problem before installing new fuse. EL-12,
“POWER SUPPLY ROUTING”.

2

POWER SUPPLY CIRCUIT CHECK

1. Disconnect the AV and NAVI control unit connector.
2. Check voltage between AV and NAVI control unit and ground.

YEL371E

MTBL1719

OK or NG

OK

©

GO TO 3.

NG

©

Check harness for open or short between AV and NAVI control unit and fuse.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses

EL-417

3

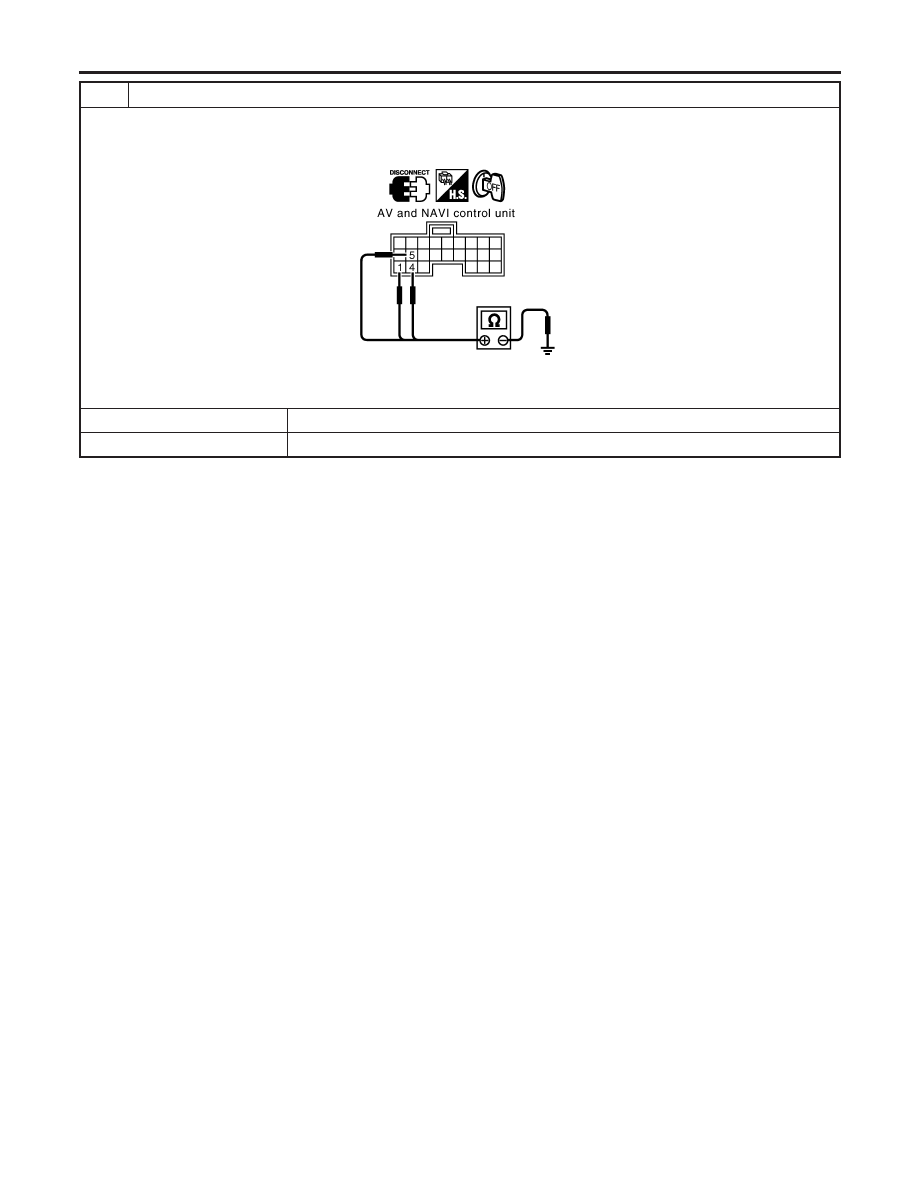

GROUND CIRCUIT CHECK.

1. Turn the ignition switch OFF.
2. Check continuity between the following AV and NAVI control unit harness connector M95 1 (B), 4 (B), 5 (BR) and

ground.

YEL372E

Continuity should exist.

OK or NG

OK

©

INSPECTION END.

NG

©

Repair or replace harness.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-418

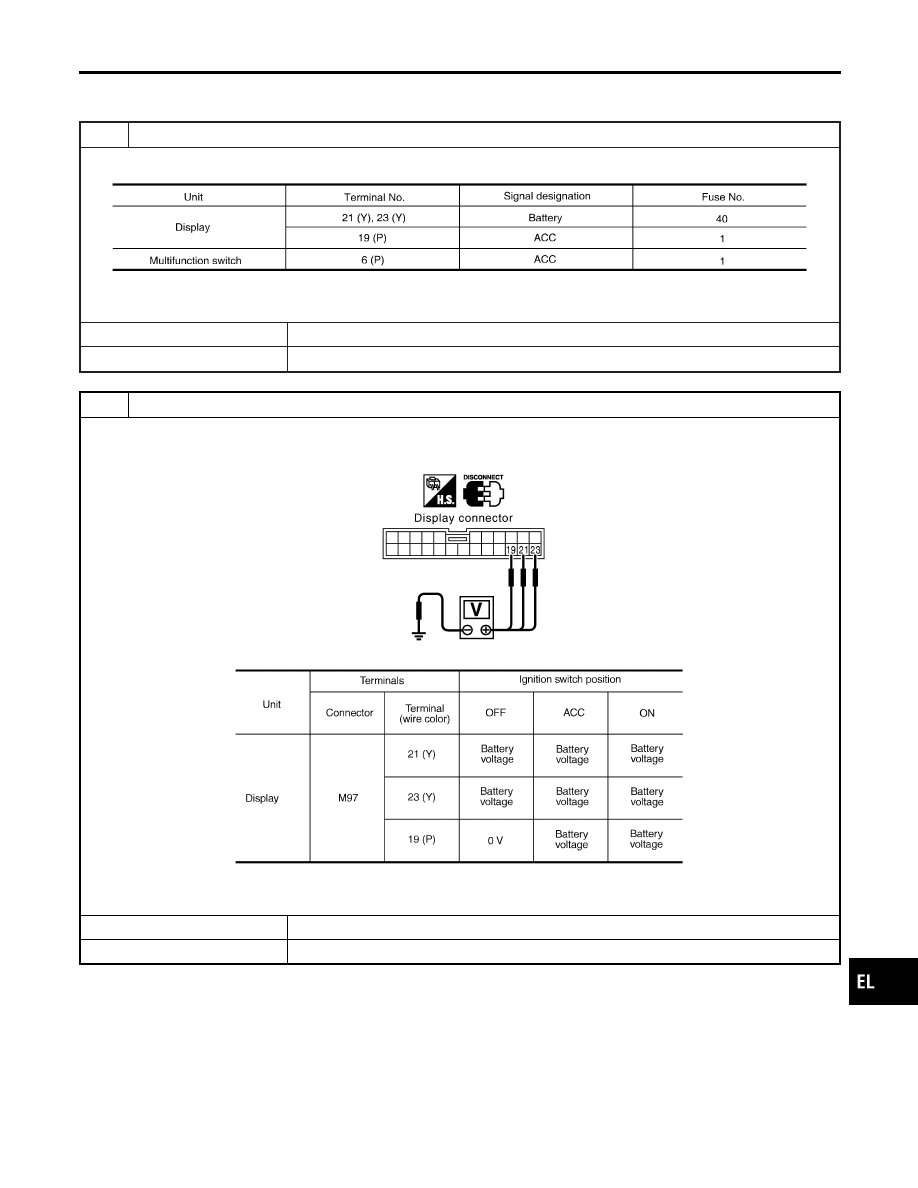

CHECK POWER SUPPLY AND GROUND CIRCUIT FOR
DISPLAY

=NLEL0687S02

1

CHECK FUSE

Check for blown fuses at display unit along with multifunction switch fuses listed below.

MTBL1518

OK or NG

OK

©

GO TO 2.

NG

©

Replace the fuse.

2

POWER SUPPLY CIRCUIT INSPECTION

1. Disconnect display unit or multifunction switch connector.
2. Check voltage between display harness connector M97 and ground.

YEL373E

MTBL1720

OK or NG

OK

©

GO TO 3.

NG

©

Check harness for open or short between display and fuse.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-419

3

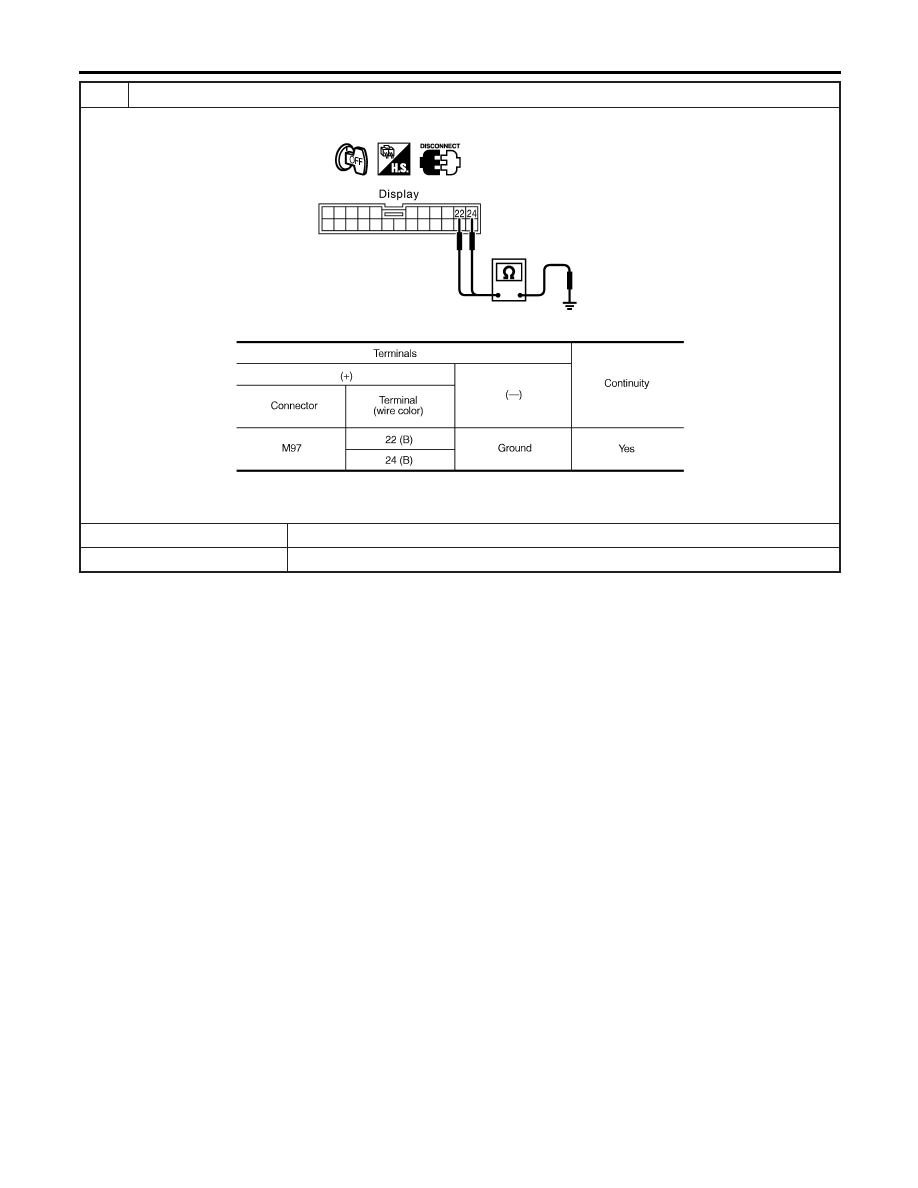

GROUND CIRCUIT INSPECTION

Check continuity between display and ground.

YEL374E

MTBL1721

OK or NG

OK

©

INSPECTION END

NG

©

Check ground circuit.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-420

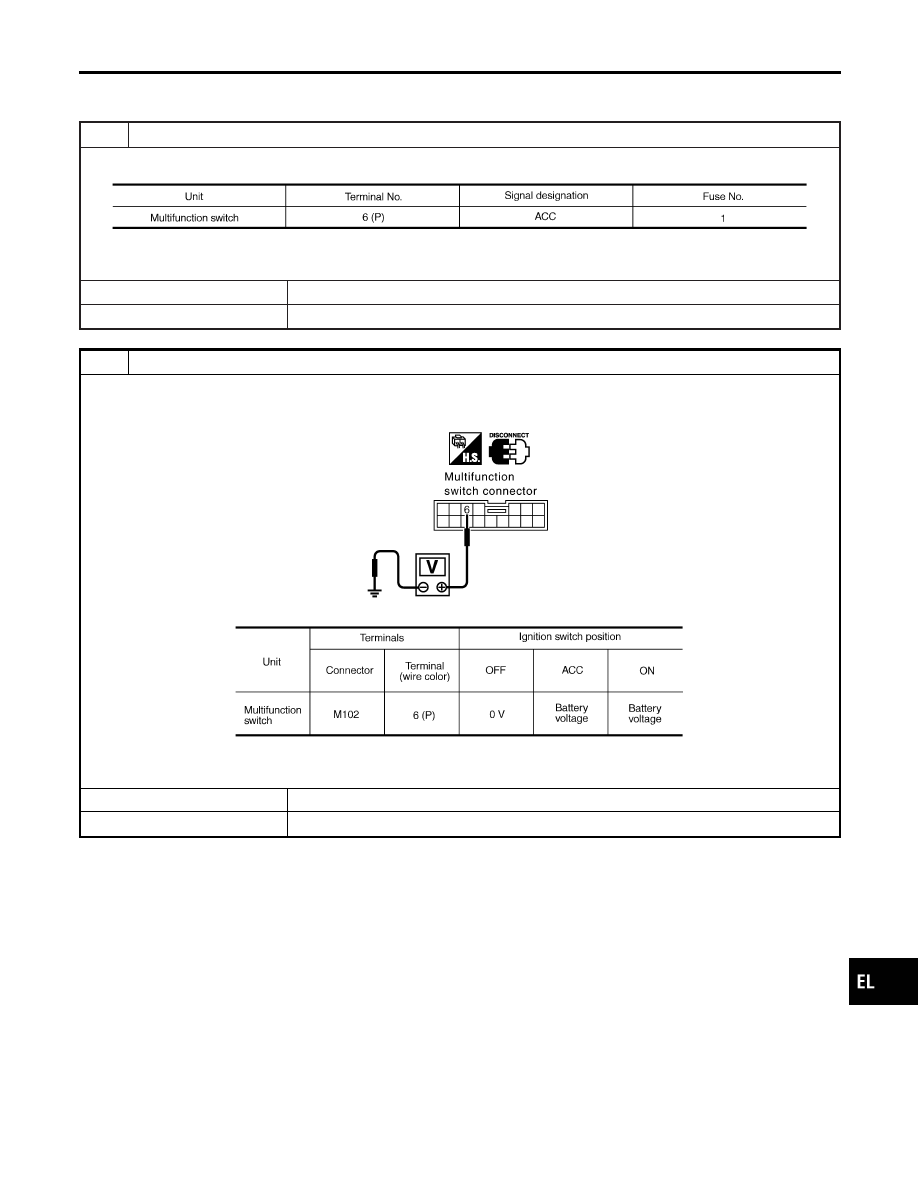

CHECK POWER SUPPLY AND GROUND CIRCUIT FOR
MULTIFUNCTION SWITCH

=NLEL0687S03

1

CHECK FUSE

Check for blown fuses at display unit along with multifunction switch fuses listed below.

MTBL1722

OK or NG

OK

©

GO TO 2.

NG

©

Replace the fuse.

2

POWER SUPPLY CIRCUIT INSPECTION

1. Disconnect display unit or multifunction switch connector.
2. Check voltage between multifunction switch and ground.

YEL375E

MTBL1723

OK or NG

OK

©

GO TO 3.

NG

©

Check harness for open or short between multifunction switch and fuse.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-421

3

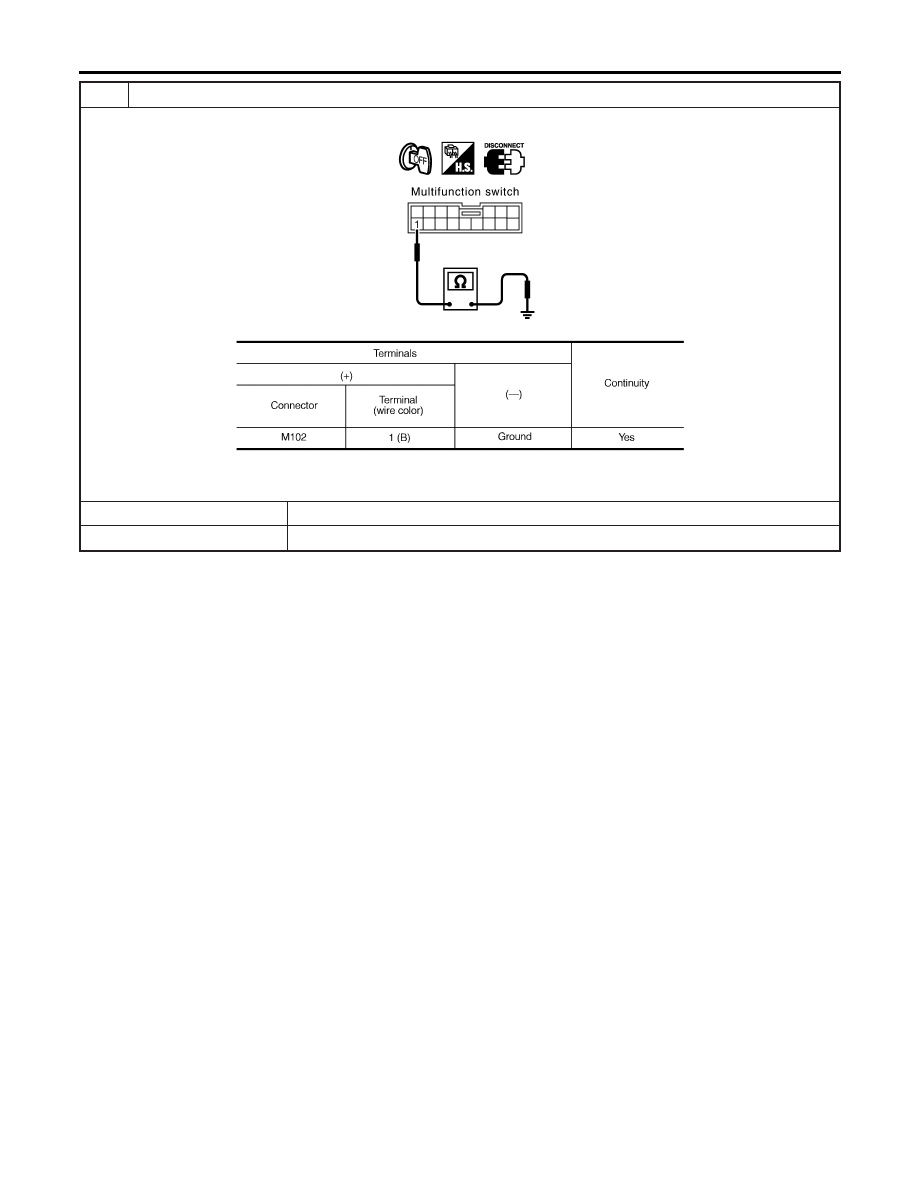

GROUND CIRCUIT INSPECTION

Check continuity between multifunction switch and ground.

YEL376E

MTBL1724

OK or NG

OK

©

INSPECTION END

NG

©

Check ground circuit.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-422

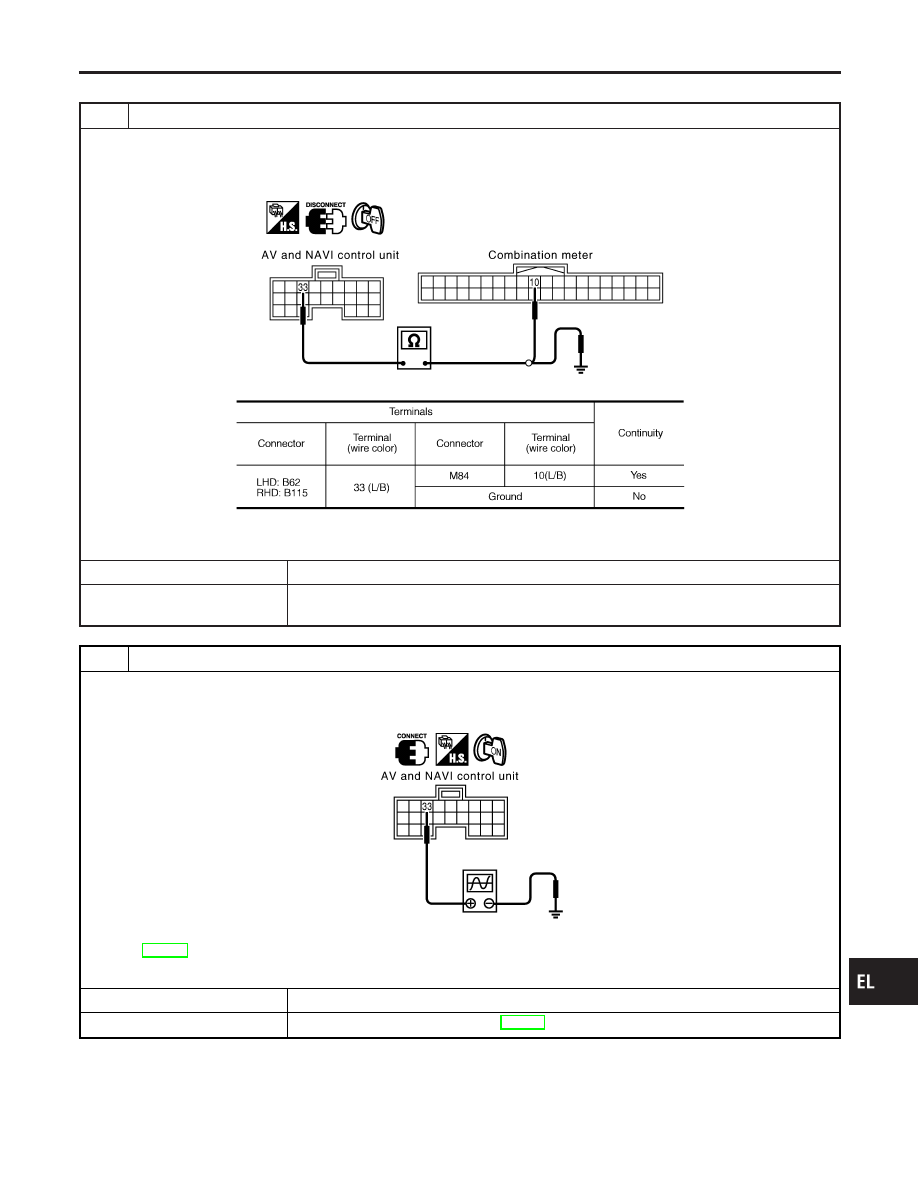

VEHICLE SPEED SIGNAL CHECK

=NLEL0687S04

1

CHECK VEHICLE SPEED CIRCUIT

1. Turn the ignition switch OFF.
2. Disconnect AV and NAVI control unit connector and combination meter connector.
3. Check continuity AV and NAVI control unit and combination meter.

YEL377E

MTBL1725

OK or NG

OK

©

GO TO 2.

NG

©

I

Repair harness.

I

Check connector housings for disconnected or loose terminals.

2

CHECK VEHICLE SPEED SIGNAL

1. Connect combination meter connector.
2. While driving vehicle at a constant speed.
3. Check voltage signal between AV and NAVI control unit and ground with oscilloscope or CONSULT-ll.

YEL378E

33 (L/B)-ground:

EL-400, “Terminals and Reference Value for AV and NAVI Control Unit”

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Check combination meter system. EL-107, “Combination Meter Self-Diagnosis”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-423

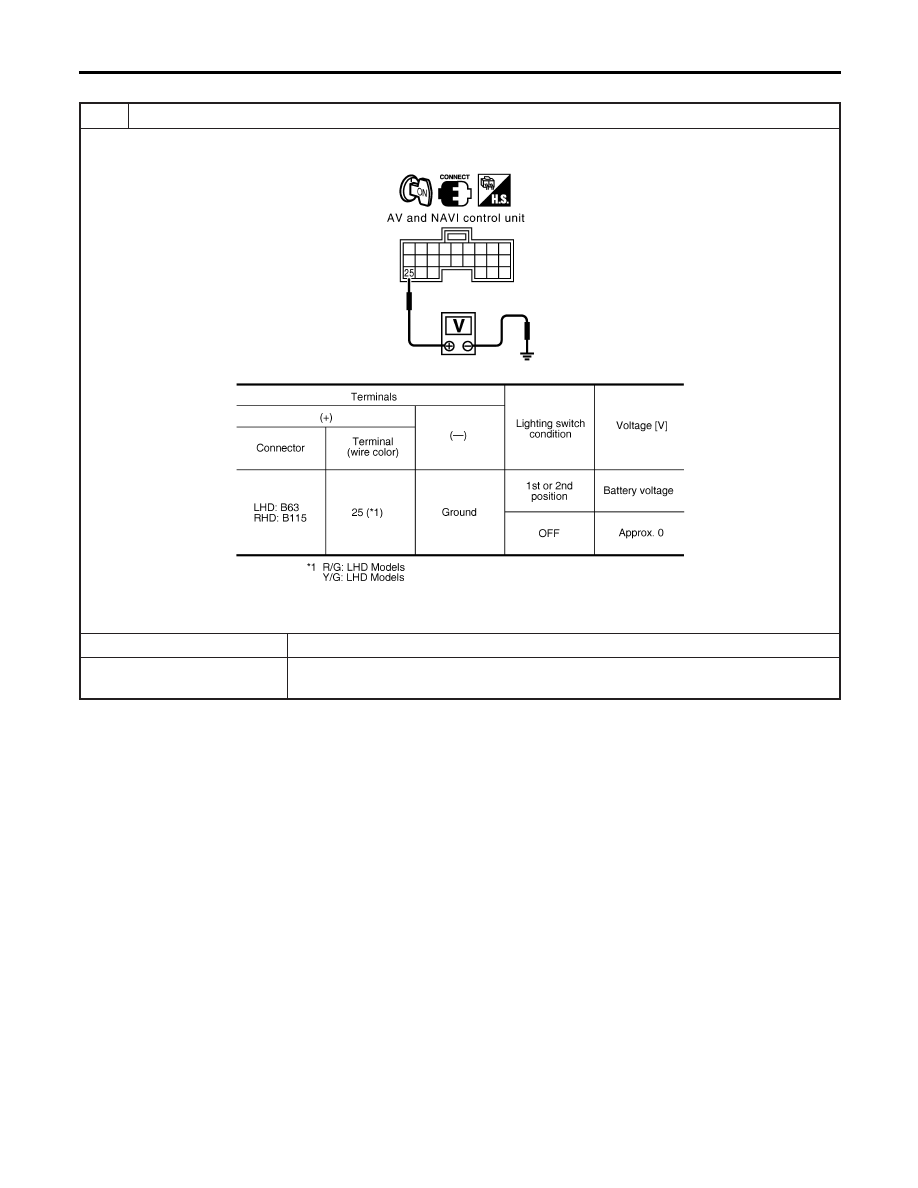

ILLUMINATION CONTROL SIGNAL CHECK

NLEL0687S05

1

ILLUMINATION CONTROL SIGNAL CHECK

1. Turn the ignition switch ON.
2. Check voltage between AV and NAVI control unit and ground.

YEL379E

MTBL1726

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Check harness for open or short between AV and NAVI control unit and combination
switch.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-424

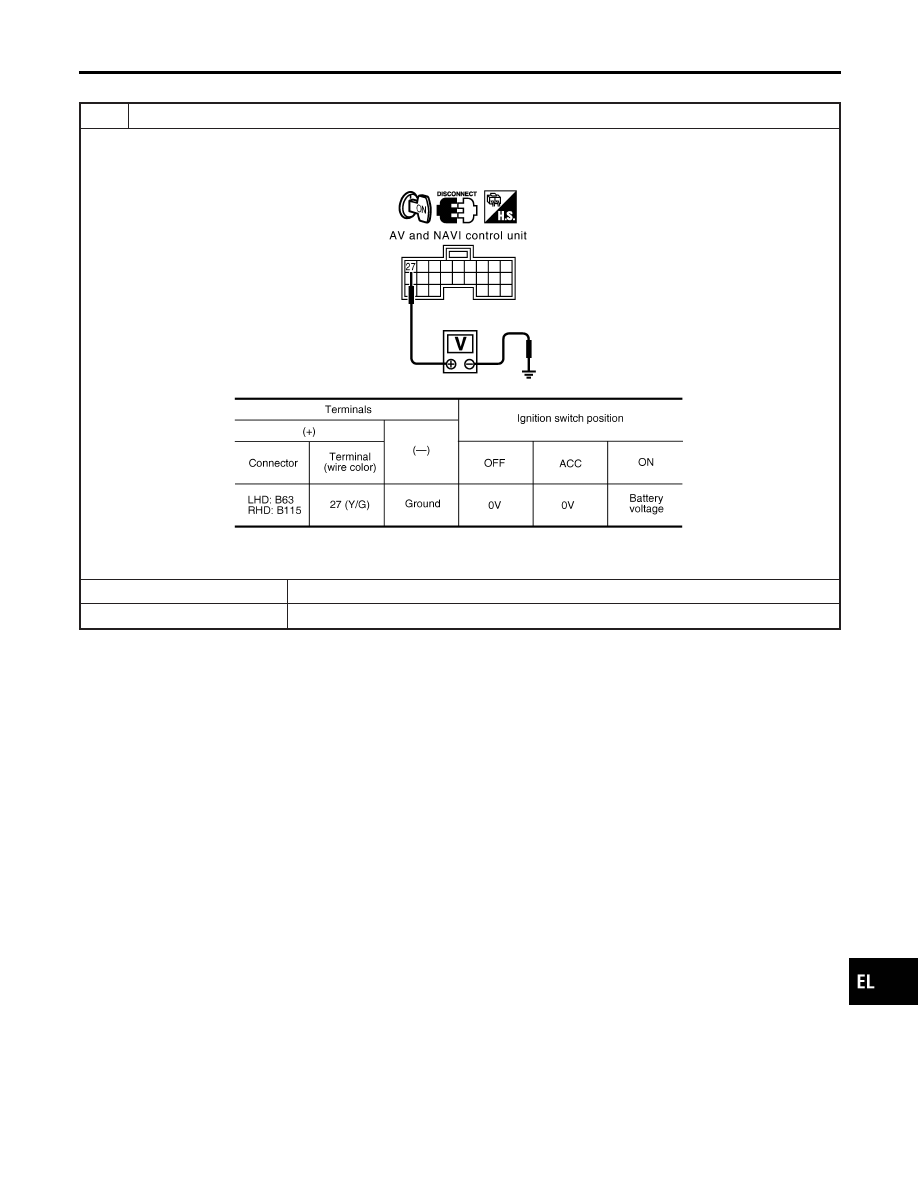

IGNITION SIGNAL CHECK

NLEL0687S06

1

IGNITION SIGNAL CHECK

1. Disconnect the AV and NAVI control unit connector.
2. Turn the ignition switch ON.
3. Check voltage between AV and NAVI control unit and ground.

YEL380E

MTBL1727

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Check harness for open or short between AV and NAVI control unit and fuse.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-425

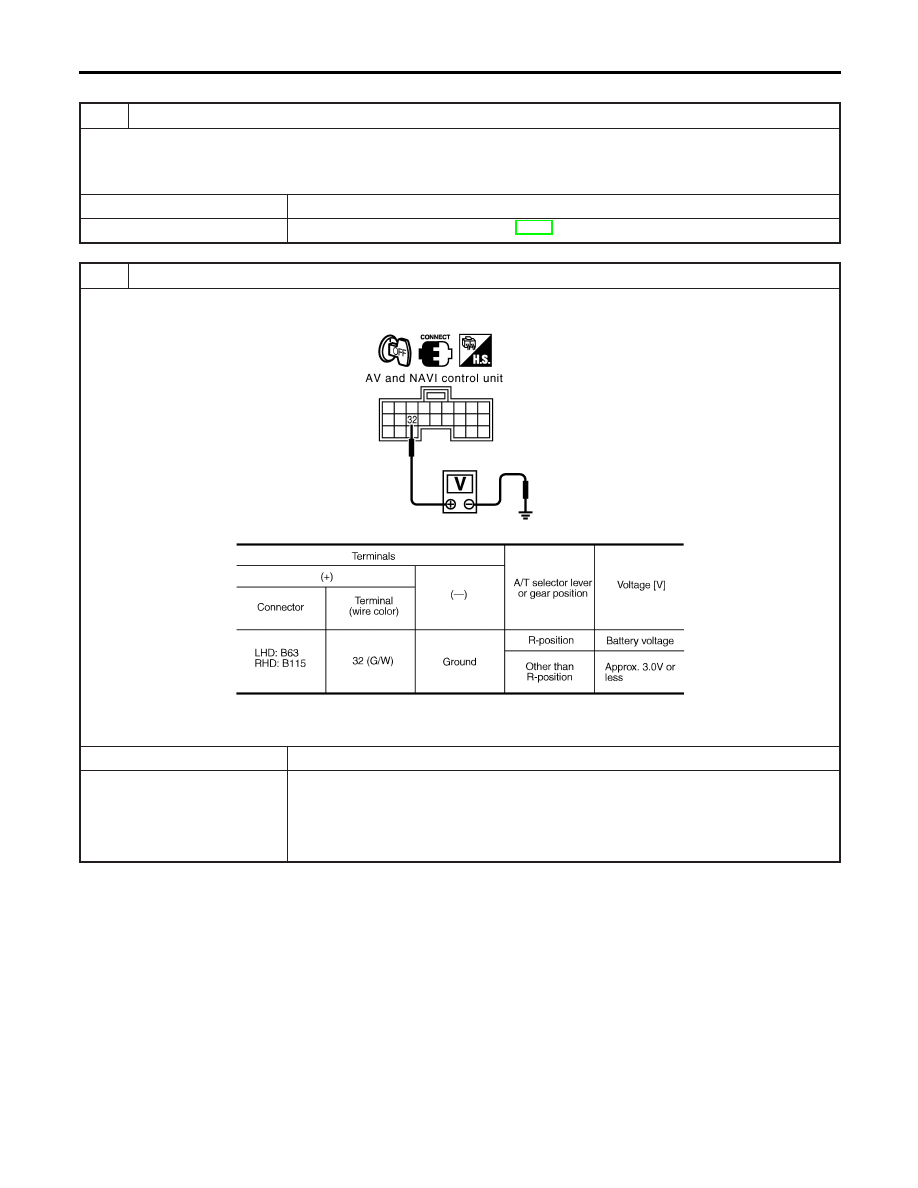

REVERSE SIGNAL CHECK

=NLEL0687S07

1

REVERSE LAMP CHECK

1. Turn the ignition switch ON.
2. A/T shift selector lever or gear position into R-position. Does “R” in the back-up lamp illuminate?

Yes or No

Yes

©

GO TO 2.

No

©

Check back-up lamp circuit. Refer to EL-57, “Wiring Diagram — BACK/L —”.

2

REVERSE SIGNAL CHECK

1. With the selector lever in R-position.
2. Check voltage between AV and NAVI control unit and ground.

YEL381E

MTBL1728

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Check the following.

I

Harness for open or short between AV and NAVI control unit and park/neutral position
switch (A/T models and YD22DDTi engine models)

I

Harness for open or short between AV and NAVI control unit and back-up lamp switch
(QG engine and YD22DDT engine models)

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-426

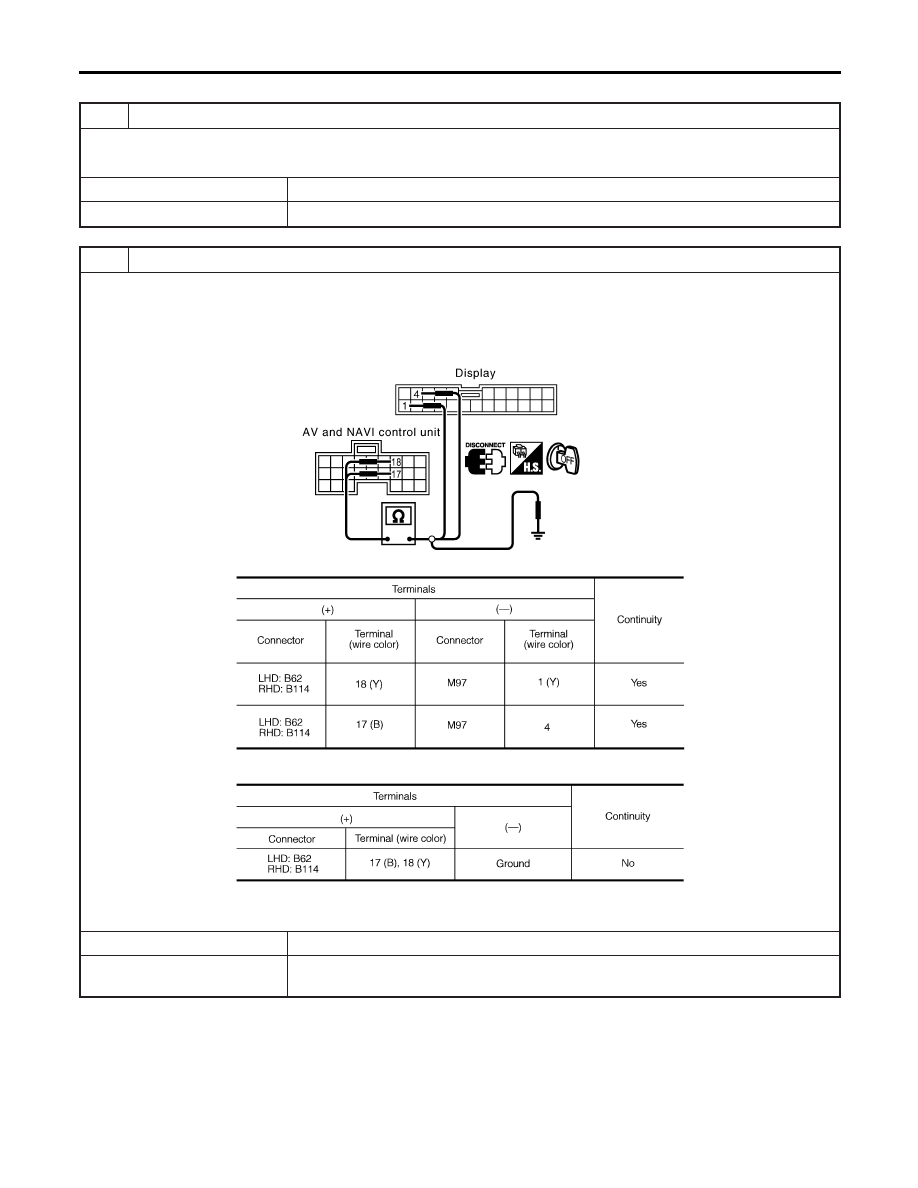

RGB SCREEN IS NOT SHOWN

NLEL0687S08

1

HARNESS CHECK

1. Turn the ignition switch OFF.
2. Disconnect AV and NAVI control unit connector and Display connector.
3. Check continuity between AV and NAVI control unit and Display.

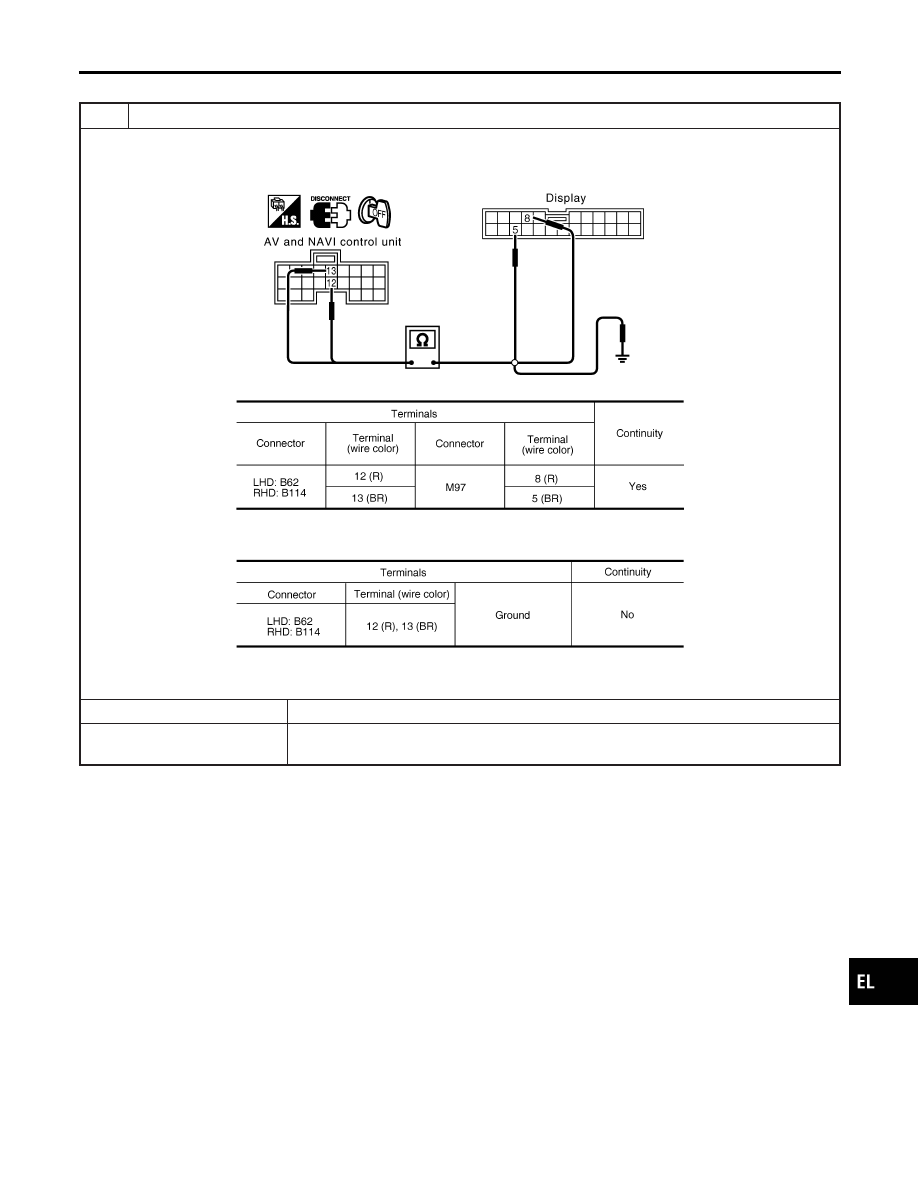

YEL382E

MTBL1729

4. Check continuity between AV and NAVI control unit and ground.

MTBL1730

OK or NG

OK

©

GO TO 2.

NG

©

I

Repair harness.

I

Check connector housings for disconnected or loose terminals.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-427

2

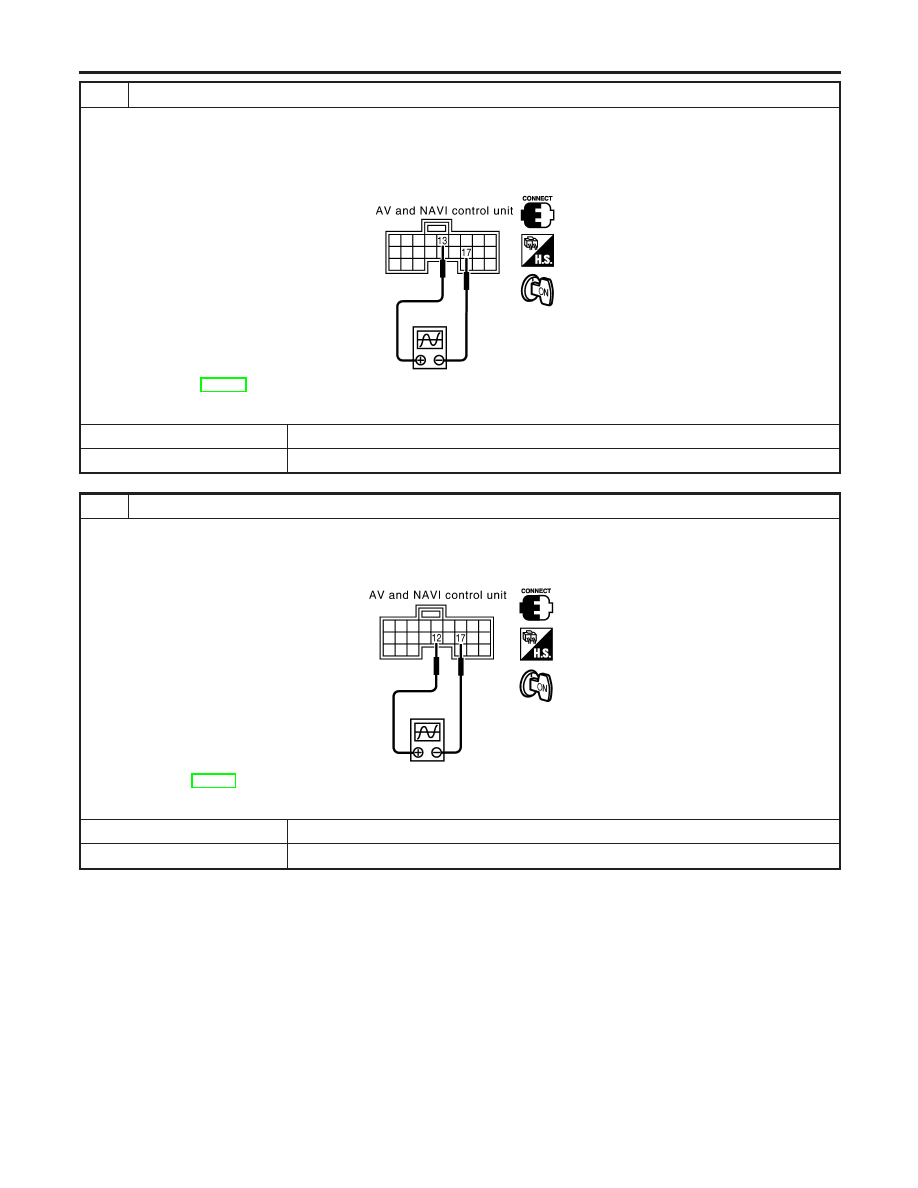

HORIZONTAL SYNCHRONIZATION SIGNAL CHECK

1. Connect AV and NAVI control unit connector and Display connector.
2. Turn the ignition switch ON.
3. Check voltage signal between AV and NAVI control unit connector terminals 13 (BR) and 17 with oscilloscope or CON-

SULT-ll.

YEL383E

13 (BR)-17: EL-400, “Terminals and Reference Value for AV and NAVI Control Unit”

OK or NG

OK

©

GO TO 3.

NG

©

Replace the display unit.

3

RGB AREA SIGNAL CHECK

1. Press “INFO” switch.
2. Check voltage signal between AV and NAVI control unit connector terminals 12 (R) and 17with oscilloscope or CON-

SULT-ll.

YEL384E

12 (R)-17: EL-400, “Terminals and Reference Value for AV and NAVI Control Unit”

OK or NG

OK

©

Replace the display unit.

NG

©

Replace AV and NAVI control unit.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-428

NO SCREENS APPEAR

=NLEL0687S09

1

CHECK SYMPTOM

Check possibility to operate air conditioning and audio unit by multifunction switch.

OK or NG

OK

©

GO TO 2.

NG

©

EL-447, “System Does Not Start”.

2

DISPLAY UNIT POWER SYSTEM HARNESS CHECK

Check voltage between Display and ground. EL-419 , “Check Power Supply and Ground Circuit for Display”.

OK or NG

OK

©

Replace the display unit.

NG

©

Open or short in display unit power system harness.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-429

COLOR OF RGB IMAGE IS NOT PROPER

=NLEL0687S10

1

COLOR BAR DIAGNOSIS CHECK

Check color tone by “SCREEN ADJUSTMENT” of CONFIRMATION/ADJUSTMENT function.

OK or NG

OK

©

INSPECTION END.

NG

©

GO TO 2.

2

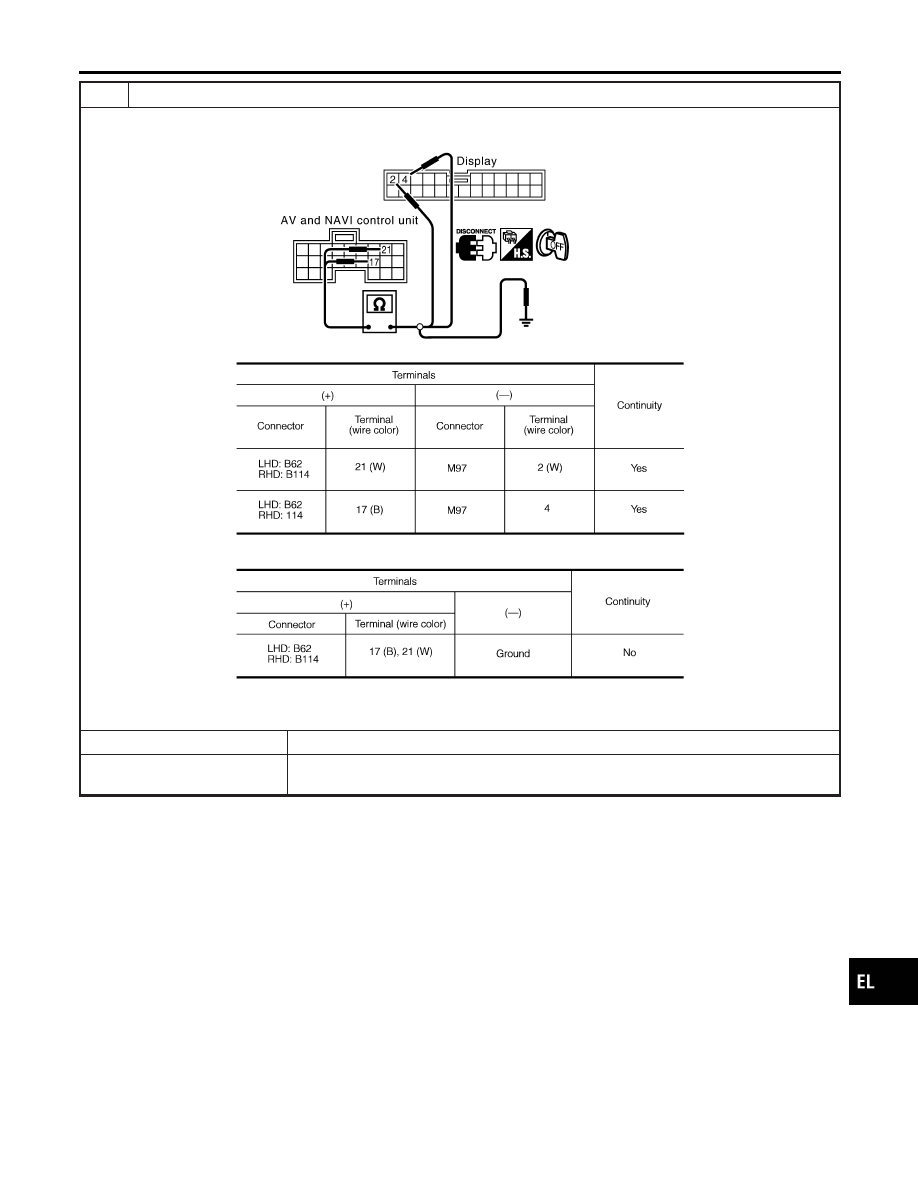

HARNESS CHECK-1

1. Turn the ignition switch OFF.
2. Disconnect AV and NAVI control unit connector and Display connector.
3. Check continuity between AV and NAVI control unit and Display.
4. Check continuity between AV and NAVI control unit and ground.

I

When the screen looks bluish

YEL385E

MTBL1731

MTBL1732

OK or NG

OK

©

GO TO 3.

NG

©

I

Repair harness.

I

Check connector housings for disconnected or loose terminals.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-430

3

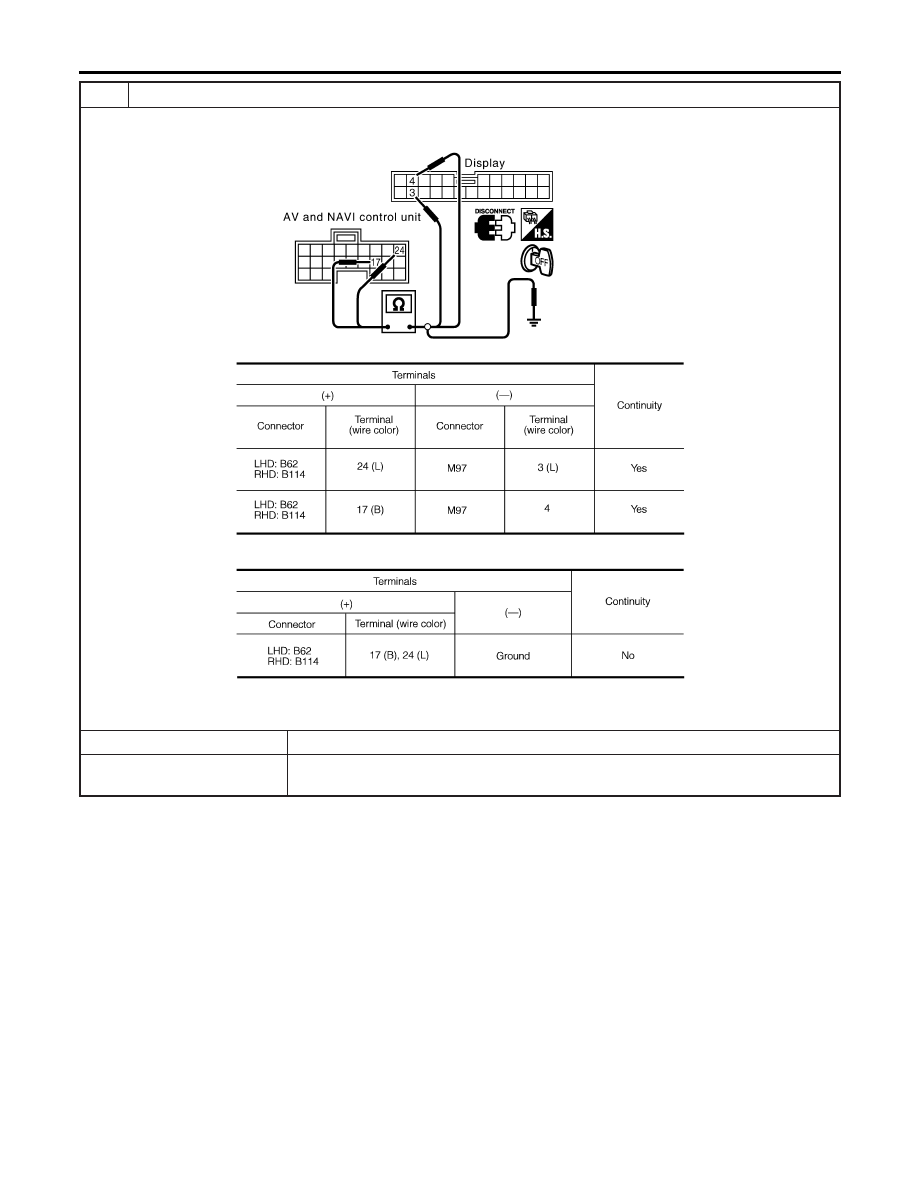

HARNESS CHECK-2

1. Check continuity between AV and NAVI control unit and ground.

I

When the screen looks reddish

YEL386E

MTBL1733

MTBL1734

OK or NG

OK

©

GO TO 4.

NG

©

I

Repair harness.

I

Check connector housings for disconnected or loose terminals.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-431

4

HARNESS CHECK-3

1. Check continuity between AV and NAVI control unit and ground.

I

When the screen looks yellowish

YEL387E

MTBL1735

MTBL1736

OK or NG

OK

©

GO TO 5.

NG

©

I

Repair harness.

I

Check connector housings for disconnected or loose terminals.

NAVIGATION SYSTEM
