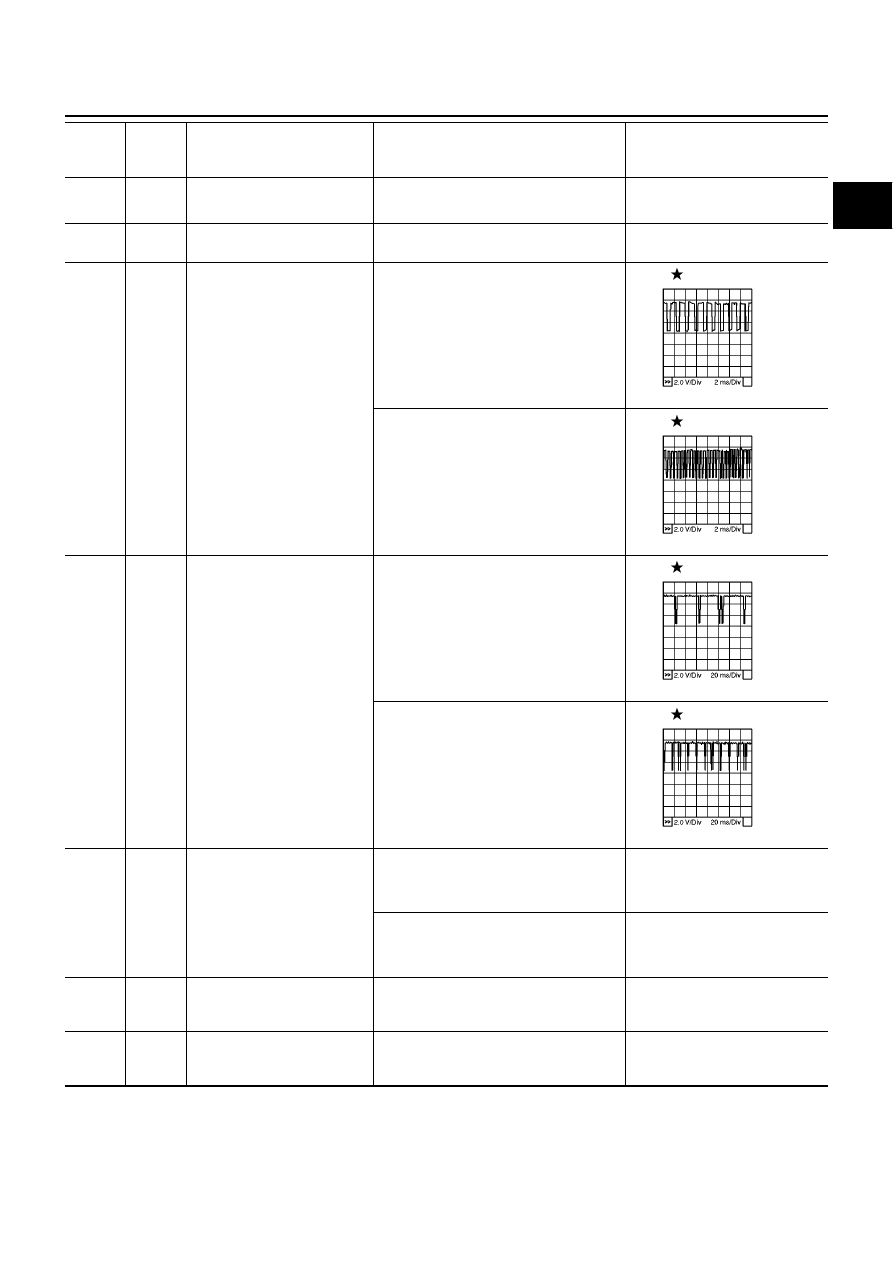

TROUBLE DIAGNOSIS

EC-987

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

44

L*

1

L/R*

2

Crankshaft position sensor
power supply

[Ignition switch ON]

Approximately 5.3V

45

R

Camshaft position sensor
power supply

[Ignition switch ON]

Approximately 5.3V

46

L/W*

1

L/G*

2

Crankshaft position sensor

[Engine is running]

●

Warm-up condition

●

Idle speed

0 - 6V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

0 - 6V

47

B

Camshaft position sensor

[Engine is running]

●

Warm-up condition

●

Idle speed

0 - 6V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

0 - 6V

48
49

R
R

Fuel rail pressure sensor

[Engine is running]

●

Warm-up condition

●

Idle speed

1.7 - 2.0V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

2.0 - 2.3V

50

PU

Fuel pump temperature sensor

[Engine is running]

●

Warm-up condition

Approximately 0.3 - 5.3V
Output voltage varies with fuel
pump temperature

51

L/OR

Engine coolant temperature
sensor

[Engine is running]

●

Warm-up condition

Approximately 0.3 - 5.3V
Output voltage varies with engine
coolant temperature

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

MBIB0879E

MBIB0880E

MBIB0877E

MBIB0878E

EC-988

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

52

Y

Turbocharger boost sensor*

2

[Engine is running]

●

Warm-up condition

●

Idle speed

2.3 - 2.6V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

2.5 - 2.8V

54

W/L

Mass air flow sensor

[Engine is running]

●

Warm-up condition

●

Idle speed

1.8 - 2.3V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

2.5 - 3.0V

55

L/Y

Intake air temperature sensor

[Engine is running]

●

Warm-up condition

Approximately 0.3 - 5.2V
Output voltage varies with intake
air temperature

59

60

61

62

L/G

L/R

R/Y

LG/W

Fuel injector adjustment
resistor No. 1
Fuel injector adjustment
resistor No. 3
Fuel injector adjustment
resistor No. 4
Fuel injector adjustment
resistor No. 2

[Ignition switch ON]

0.5 - 5.1V
(There are individual differences
between fuel injector adjustment
resistors.)

63

W

Fuel rail pressure sensor
power supply

[Ignition switch ON]

Approximately 5.3V

64

W

Turbocharger boost sensor

power supply*

2

[Ignition switch ON]

Approximately 5.3V

65

L/R*

1

L/G*

2

Crankshaft position sensor
ground

[Ignition switch ON]

Approximately 0.3V

66

W

Camshaft position sensor
ground

[Ignition switch ON]

Approximately 0.3V

67

B

Sensor ground
(Sensors shield circuit)

[Ignition switch ON]

Approximately 0.3V

68

B

Fuel rail pressure sensor
ground

[Ignition switch ON]

Approximately 0.3V

69

B

Fuel pump temperature sensor
ground

[Ignition switch ON]

Approximately 0.3V

70

B

Engine coolant temperature
sensor ground

[Ignition switch ON]

Approximately 0.3V

71

B

Turbocharger boost sensor

ground*

2

[Ignition switch ON]

Approximately 0.3V

73

O/L

Mass air flow sensor ground

[Ignition switch ON]

Approximately 0.3V

74

L/G

Intake air temperature sensor
ground

[Ignition switch ON]

Approximately 0.3V

78

R

Fuel injector adjustment
resistor ground

[Ignition switch ON]

Approximately 0.3V

82

L

Accelerator pedal position
sensor 1 power supply

[Ignition switch ON]

Approximately 5.3V

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

TROUBLE DIAGNOSIS

EC-989

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

83

L/R

Accelerator pedal position
sensor 1

[Ignition switch ON]

●

Engine stopped

●

Accelerator pedal: Fully released

0.5 - 1.0V

[Ignition switch ON]

●

Engine stopped

●

Accelerator pedal: Fully depressed

4.2 - 5.2V

84

L/W

Accelerator pedal position
sensor 1 ground

[Ignition switch ON]

Approximately 0.3V

85

—

Sensor ground
(Accelerator pedal position
sensor shield circuit)

[Ignition switch ON]

Approximately 0.3V

87

R

CAN communication line

[Ignition switch ON]

Approximately 2.0 - 2.6V
Output voltage varies with the
communication status.

89

LG

Data link connector

[Ignition switch ON]

●

CONSULT-II or GST is disconnected.

Approximately 0V - Battery volt-
age (11 - 14V)

90

R

Accelerator pedal position
sensor 2 power supply

[Ignition switch ON]

Approximately 5.3V

91

B

Accelerator pedal position
sensor 2

[Ignition switch ON]

●

Engine stopped

●

Accelerator pedal: Fully released

0.4 - 0.7V

[Ignition switch ON]

●

Engine stopped

●

Accelerator pedal: Fully depressed

2.2 - 2.7V

92

W

Accelerator pedal position
sensor 2 ground

[Ignition switch ON]

Approximately 0.3V

95

L

CAN communication line

[Ignition switch ON]

Approximately 2.6 - 3.2V
Output voltage varies with the
communication status.

99

B/Y

Start signal

[Ignition switch ON]

Approximately 0.3V

[Ignition switch START]

BATTERY VOLTAGE
(11 - 14V)

100

R/G

Stop lamp switch

[Ignition switch ON]

●

Brake pedal: Fully released

Approximately 0V

[Ignition switch ON]

●

Brake pedal: Depressed

BATTERY VOLTAGE
(11 - 14V)

105

G

ECM relay (self-shutoff)

[Ignition switch ON]
[Ignition switch OFF]

●

For a few seconds after turning ignition
switch OFF

Approximately 1.2V

[Ignition switch OFF]

●

More than a few seconds after turning
ignition switch OFF

BATTERY VOLTAGE
(11 - 14V)

107
108

W/R
W/R

Ignition switch

[Ignition switch ON]

BATTERY VOLTAGE
(11 - 14V)

110

G/OR

Park/Neutral position switch

[Ignition switch ON]

●

Gear position: Neutral

Approximately 0V

[Ignition switch ON]

●

Except the above gear position

BATTERY VOLTAGE
(11 - 14V)

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

EC-990

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

*1: For YD22DDT engine models
*2: For YD22DDTi engine models

CONSULT-II Function

EBS0138F

FUNCTION

*: The following emission-related diagnostic information is cleared when the ECM memory is erased.

●

Diagnostic trouble codes

●

1st/2nd trip diagnostic trouble codes

●

Freeze frame data

111

R/B

Power steering pressure
switch

[Engine is running]

●

Steering wheel is being turned

Approximately 0V

[Engine is running]

●

Steering wheel is not being turned

BATTERY VOLTAGE
(11 - 14V)

113

G

ECM relay (self-shutoff)

[Ignition switch ON]
[Ignition switch OFF]

●

For a few seconds after turning ignition
switch OFF

Approximately 1.2V

[Ignition switch OFF]

●

More than a few seconds after turning
ignition switch OFF

BATTERY VOLTAGE
(11 - 14V)

114

B

ECM ground

[Engine is running]

●

Idle speed

Approximately 0V

119

120

R
R

Power supply for ECM

[Ignition switch ON]

BATTERY VOLTAGE
(11 - 14V)

121

W/L

Power supply for ECM
(Back-up)

[Ignition switch OFF]

BATTERY VOLTAGE
(11 - 14V)

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

Diagnostic test mode

Function

Self-diagnostic results

Self-diagnostic results such as 1st/2nd trip DTC, DTC and freeze frame data can be read and erased
quickly.*

Data monitor

Input/Output data in the ECM can be read.

Active test

Diagnostic Test Mode in which CONSULT-II drives some actuators apart from the ECMs and also
shifts some parameters in a specified range.

Function test

This mode is used to inform customers when their vehicle condition requires periodic maintenance.

ECM part number

ECM part number can be read.

TROUBLE DIAGNOSIS

EC-991

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

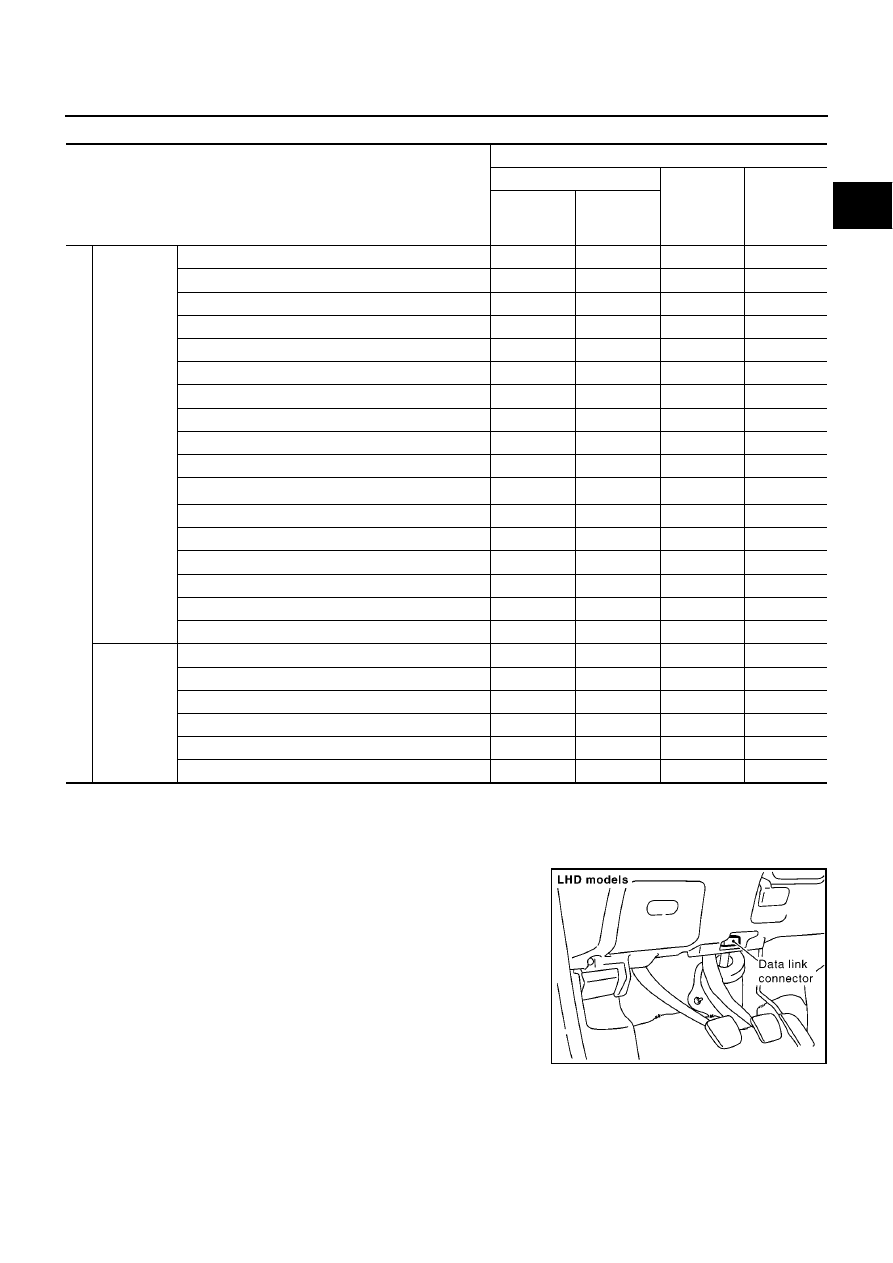

ENGINE CONTROL COMPONENT PARTS/CONTROL SYSTEMS APPLICATION

X: Applicable
*1: This item includes 1st/2nd trip DTCs.
*2: For YD22DDTi engine models

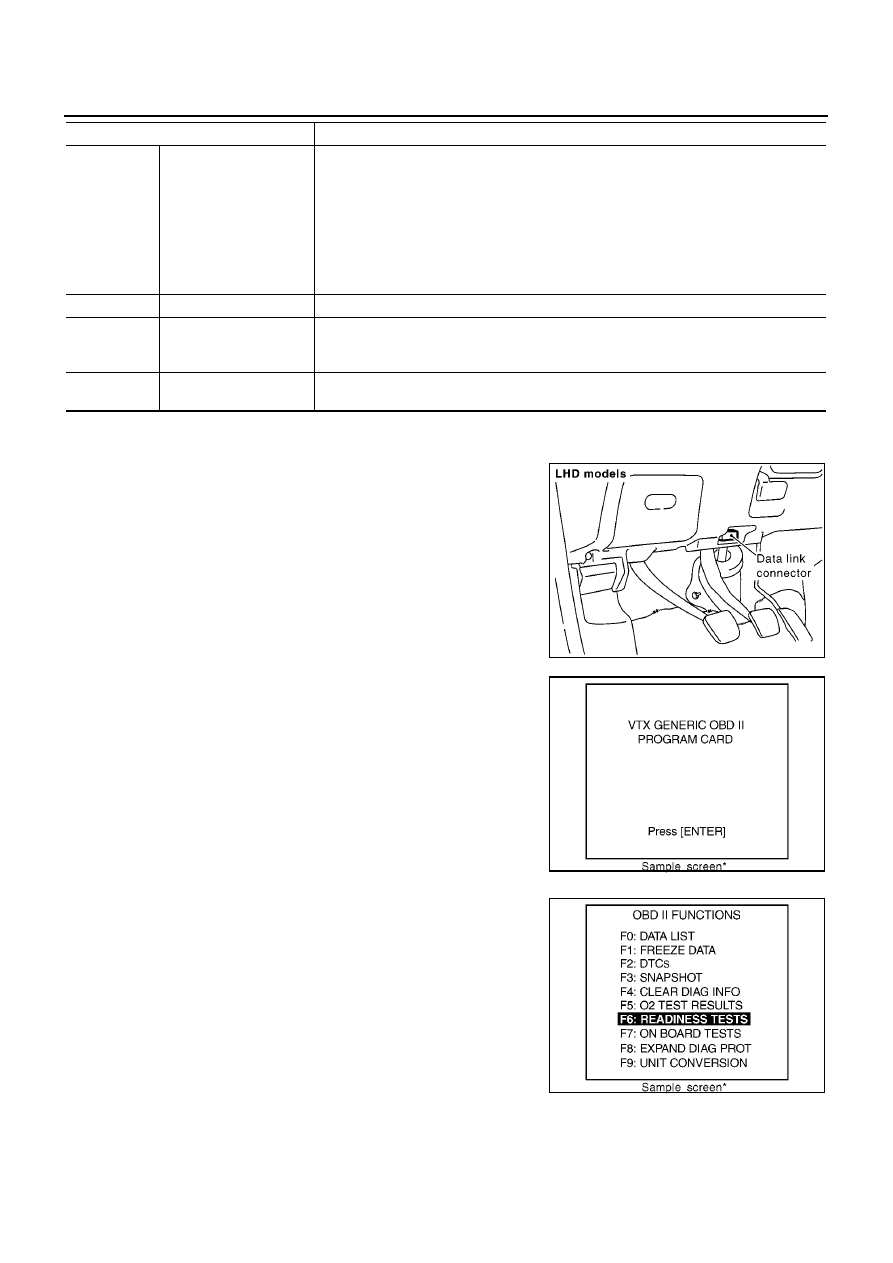

INSPECTION PROCEDURE

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to data link connector, which is located
under the driver side dash panel.

3.

Turn ignition switch ON.

Item

DIAGNOSTIC TEST MODE

SELF-DIAG RESULTS

DATA MON-

ITOR

ACTIVE

TEST

DTC*

1

FREEZE

FRAME

DATA

ENGIN

E

C

ONTROL

COM

P

ONENT

P

ARTS

INPUT

Crankshaft position sensor

×

×

×

Camshaft position sensor

×

Engine coolant temperature sensor

×

×

×

×

Vehicle speed sensor

×

×

×

Fuel pump temperature sensor

×

×

Accelerator pedal position sensor 1

×

×

Accelerator pedal position sensor 2

×

×

Fuel rail pressure sensor

×

×

Mass air flow sensor

×

×

Intake air temperature sensor

×

Turbocharger boost sensor*

2

×

×

×

Battery voltage

×

×

Park/neutral position (PNP) switch

×

Power steering pressure switch

×

Stop lamp switch

×

Barometric pressure sensor (built-into ECM)

×

×

Fuel injector adjustment resistor

×

OUTPUT

Fuel pump

×

×

×

Fuel injector

×

×

×

Glow relay

×

×

×

Cooling fan relay

×

×

×

EGR volume control valve

×

×

×

Turbocharger boost control solenoid valve

×

MBIB0906E

EC-992

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

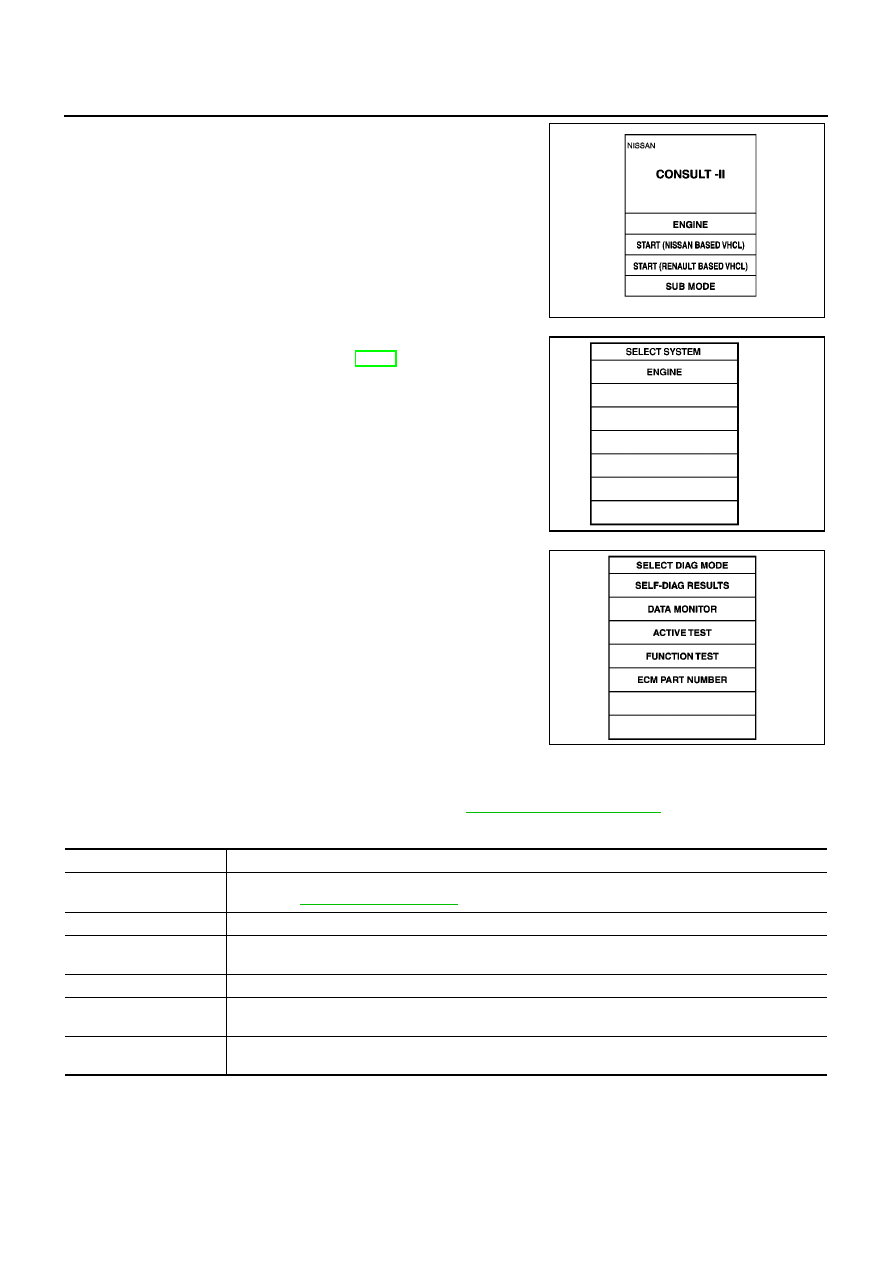

4.

Touch “START (NISSAN BASED VHCL)”.

5.

Touch “ENGINE”.
If “ENGINE” is not indicated, go to GI-37, “CONSULT-II Data
Link Connector (DLC) Circuit”.

6.

Perform each diagnostic test mode according to each service
procedure.

For further information, see the CONSULT-II Operation Manual.

SELF-DIAGNOSTIC MODE
Self Diagnostic Item

Regarding items of DTC and 1st/2nd trip DTC, refer to —

EC-938, "INDEX FOR DTC"

.

Freeze Frame Data

*: For YD22DDTi engine models

MBIB0233E

SEF995X

PBIB0410E

Freeze frame data item

Description

DIAG TROUBLE CODE
[PXXXX]

●

The engine control component part/control system has a trouble code, it is displayed as “PXXXX”.
(Refer to

EC-938, "INDEX FOR DTC"

.)

CAL/LD VALUE [%]

●

The calculated load value at the moment a malfunction is detected is displayed.

COOLANT TEMP
[

°

C] or [

°

F]

●

The engine coolant temperature at the moment a malfunction is detected is displayed.

ENGINE SPEED [rpm]

●

The engine speed at the moment a malfunction is detected is displayed.

VEHICL SPEED
[km/h] or [mph]

●

The vehicle speed at the moment a malfunction is detected is displayed.

INT MANI PRES*
[kPa]

●

The intake manifold pressure at the moment a malfunction is detected is displayed.

TROUBLE DIAGNOSIS

EC-993

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DATA MONITOR MODE

MONITOR ITEM

ECM

INPUT

SIG-

NAL

MAIN

SIG-

NALS

CAN

DIAG
SUP-

PORT

MNTR

CONDITION

SPECIFICATION

CKPS·RPM (TDC) [rpm]

×

×

●

The engine speed computed
from the crankshaft position
sensor signal is displayed.

COOLAN TEMP/S
[

°

C] or [

°

F]

×

×

●

The engine coolant tempera-
ture (determined by the signal
voltage of the engine coolant
temperature sensor) is dis-
played.

When the engine coolant temper-
ature circuit is open or short, ECM
enters fail-safe mode. The engine
coolant temperature determined
by the ECM is displayed.

VHCL SPEED SE
[km/h] or [mph]

×

×

●

The vehicle speed computed
form the vehicle speed sensor
signal is displayed.

FUEL TEMP SEN
[

°

C] or [

°

F]

×

×

●

The fuel temperature (deter-
mined by the signal voltage of
the fuel pump temperature sen-
sor) is displayed.

ACCEL POS SEN [V]

×

×

●

The accelerator pedal position
sensor 1 signal voltage is dis-
played.

ACCEL SEN 2 [V]

×

×

●

The accelerator pedal position
sensor 2 signal voltage is dis-
played.

ACT CR PRESS [MPa]

×

×

●

The Fuel rail pressure (deter-
mined by the signal voltage of
the fuel rail pressure sensor) is
displayed.

BATTERY VOLT [V]

×

×

●

The power supply voltage of
ECM is displayed.

P/N POSI SW [ON/OFF]

×

×

●

Indicates [ON/OFF] condition
from the park/neutral position
switch signal.

START SIGNAL [ON/OFF]

×

×

●

indicates [ON/OFF] condition
from the starter signal.

PW/ST SIGNAL [ON/OFF]

×

●

indicates [ON/OFF] condition
from the power steering pres-
sure switch signal.

[OFF] is always displayed for
models without power steering
pressure switch.

BRAKE SW [ON/OFF]

×

×

●

indicates [ON/OFF] condition
from the stop lamp switch sig-
nal.

IGN SW [ON/OFF]

×

×

●

Indicates [ON/OFF] condition
from ignition switch signal.

MAS AIR/FL SE [V]

×

×

●

The signal voltage of the mass
air flow sensor is displayed.

MAIN INJ WID [msec]

×

●

Indicates the actual fuel injec-
tion pulse width compensated
by ECM according to the input
signals.

PUMP CURRENT [mA]

×

●

Indicates the fuel pump power
supply current from the ECM.

EC-994

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

GLOW RLY [ON/OFF]

×

●

The glow relay control condition
(determined by ECM according
to the input signal) is displayed.

COOLING FAN

[LOW/HI/OFF]

×

●

Indicates the control condition of
the cooling fans (determined by
ECM according to the input sig-
nal).
LOW ... Operates at low speed.
HI ... Operates at high speed.
OFF ... Stopped

EGR VOL CON/V [step]

×

●

Indicates the EGR volume con-
trol value computed by the ECM
according to the input signals.

●

The opening becomes larger as
the value increases.

INT/A VOLUME [mg/]

●

The intake air volume computed
from the mass air flow sensor
signal is displayed.

BARO SEN [kPa]

×

×

●

The barometric pressure (deter-
mined by the signal voltage from
the absolute pressure sensor
built into the ECM) is displayed.

INT/M PRES SE [kPa]*

●

Turbocharger boost (determined
by the signal voltage from the
turbocharger boost sensor) is
displayed.

CYL COUNT [1/2/3/4]

●

The cylinder being injected is
displayed.
1 ... Cylinder No.1 is injected.
2 ... Cylinder No.2 is injected.
3 ... Cylinder No.3 is injected.
4 ... Cylinder No.4 is injected.

Voltage [V]

Voltage, frequency, duty cycle or
pulse width measured by the
probe.

Only “#” is displayed if item is
unable to be measured.
Figures with “#”s are temporary
ones.
They are the same figures as an
actual piece of data which was
just previously measured. [Hz] or
[%]

Frequency [msec], [Hz] or
[%]

DUTY-HI

DUTY-LOW

PLS WIDTH-HI

PLS WIDTH-LOW

MONITOR ITEM

ECM

INPUT

SIG-

NAL

MAIN

SIG-

NALS

CAN

DIAG
SUP-

PORT

MNTR

CONDITION

SPECIFICATION

TROUBLE DIAGNOSIS

EC-995

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

*: For YD22DDTi engine models

NOTE:
Any monitored item that does not match the vehicle being diagnosed is deleted from the display automatically.

ACTIVE TEST MODE

CAN COMM
[OK/NG]

×

●

Indicates the communication
condition of CAN communica-
tion line.

●

These items are not displayed
in “SELECTION FROM MENU”
mode.

CAN CIRC 1
[OK/UNKWN]

×

CAN CIRC 2
[OK/UNKWN]

×

CAN CIRC 3
[OK/UNKWN]

×

CAN CIRC 4
[OK/UNKWN]

×

CAN CIRC 5
[OK/UNKWN]

×

CAN CIRC 6
[OK/UNKWN]

×

CAN CIRC 7
[OK/UNKWN]

×

MONITOR ITEM

ECM

INPUT

SIG-

NAL

MAIN

SIG-

NALS

CAN

DIAG
SUP-

PORT

MNTR

CONDITION

SPECIFICATION

TEST ITEM

CONDITION

JUDGEMENT

CHECK ITEM (REMEDY)

POWER BAL-
ANCE

●

Engine: After warming up, idle the
engine.

●

A/C switch: OFF

●

Shift lever: N

●

Cut off each injector signal one at
a time using CONSULT-II

Engine runs rough or dies.

●

Harness and connectors

●

Compression

●

Fuel injector

COOLING FAN *

●

Ignition switch: ON

●

Operate the cooling fan at LOW,
HI speed and turn OFF using
CONSULT-II.

Cooling fan moves at LOW, HI
speed and stops.

●

Harness and connector

●

Cooling fan motor

●

Cooling fan relay

ENG COOLANT
TEMP

●

Engine: Return to the original
trouble condition

●

Change the engine coolant tem-
perature using CONSULT-II.

If trouble symptom disappears, see
CHECK ITEM.

●

Harness and connectors

●

Engine coolant temperature sen-
sor

●

Fuel injector

GLOW RLY

●

Ignition switch: ON (Engine
stopped)

●

Turn the glow relay ON and OFF
using CONSULT-II and listen to
operating sound.

Glow relay makes the operating
sound.

●

Harness and connector

●

Glow relay

EGR VOL CONT/
V

●

Ignition switch: ON

●

Change EGR volume control
valve opening step using CON-
SULT-II.

EGR volume control valve makes
an operating sound.

●

Harness and connector

●

EGR volume control valve

PRES REGULA-
TOR

●

Ignition switch: ON

●

Change fuel rail pressure using
CONSULT-II

Fuel leaks.

●

Fuel line

●

Fuel pressure relief valve

PUMP LEANT
CLEAR

●

This mode is used for performing Fuel Pump Learning Value Clearing. Refer to

EC-956, "Fuel Pump Learning

Value Clearing"

.

EC-996

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

*:Leaving cooling fan OFF with CONSULT-II while engine is running may cause the engine to overheat.

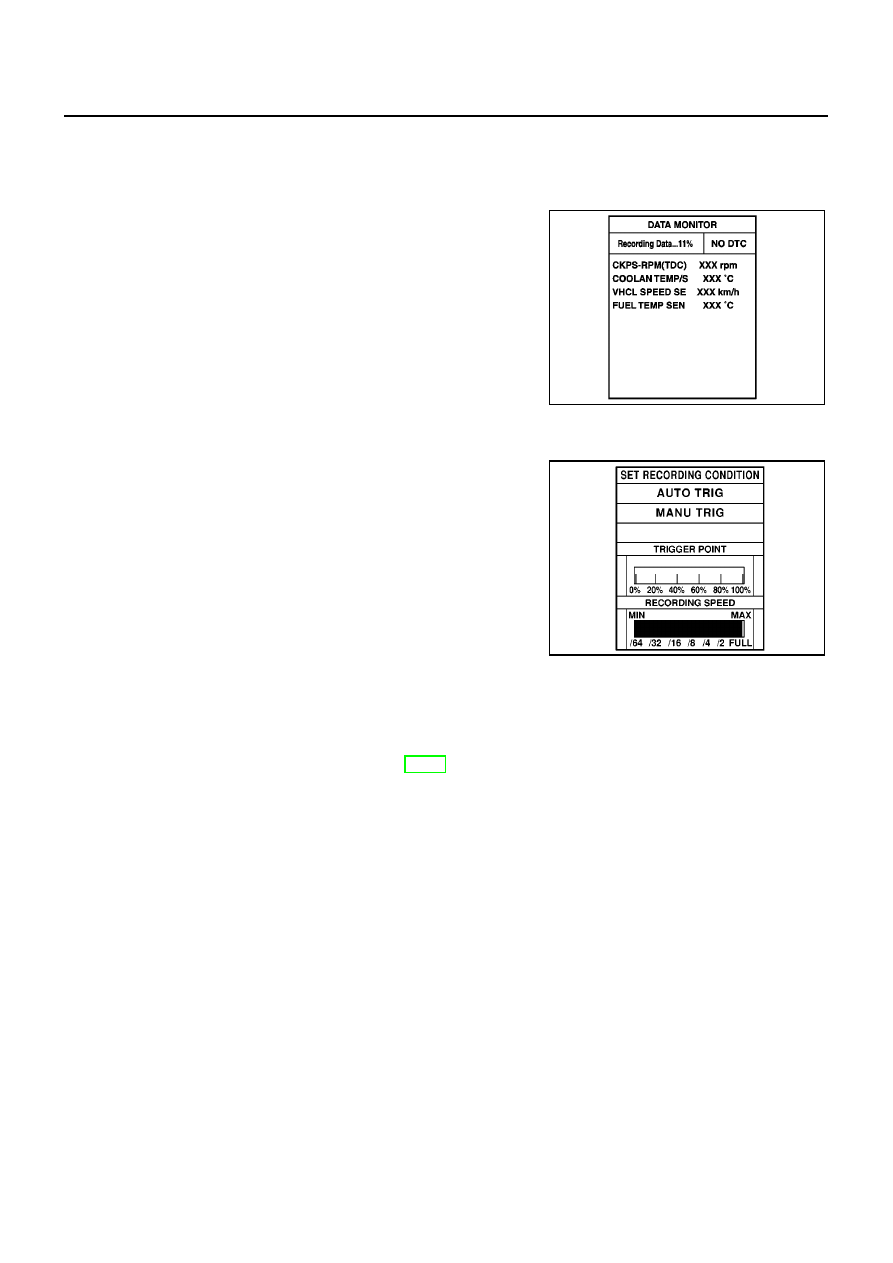

REAL TIME DIAGNOSIS IN DATA MONITOR MODE

CONSULT-II has two kinds of triggers and they can be selected by touching “SETTING” in “DATA MONITOR”
mode.

1.

“AUTO TRIG” (Automatic trigger):

–

The malfunction will be identified on the CONSULT-II screen in
real time.
In other words, DTC/1st trip DTC/2nd trip DTC will be displayed
if the malfunction is detected by ECM.
At the moment a malfunction is detected by ECM, “MONITOR”
in “DATA MONITOR” screen is changed to “Recording Data ...
xx%” as shown in the figure, and the data after the malfunction
detection is recorded. Then when the percentage reached
100%, “REAL-TIME DIAG” screen is displayed. If “STOP” is
touched on the screen during “ Recording Data ... xx%”, “REAL-
TIME DIAG” screen is also displayed.
The recording time after the malfunction detection and the recording speed can be changed by “TRIG-
GER POINT” and “Recording Speed”. Refer to CONSULT-II OPERATION MANUAL.

2.

“MANU TRIG” (Manual trigger):

–

DTC/1st trip DTC/2nd trip DTC will not be displayed automati-
cally on CONSULT-II screen even though a malfunction is
detected by ECM.
DATA MONITOR can be performed continuously even though a
malfunction is detected.

Use these triggers as follows:

1.

“AUTO TRIG”

–

While trying to detect the DTC/1st trip DTC/2nd trip DTC by per-
forming the “DTC Confirmation Procedure”, be sure to select to
“DATA MONITOR (AUTO TRIG)” mode. You can confirm the
malfunction at the moment it is detected.

–

While narrowing down the possible causes, CONSULT-II should be set in “DATA MONITOR (AUTO
TRIG)” mode, especially in case the incident is intermittent.
When you are inspecting the circuit by gently shaking (or twisting) the suspicious connectors, components
and harness in the DTC Confirmation Procedure, the moment a malfunction is found the DTC/1st trip
DTC/2nd trip DTC will be displayed. Refer to GI-21, “HOW TO PERFORM EFFICIENT DIGANOSES FOR
AN ELECTRICAL INCIDENT”, “Incident Simulation Tests”.

2.

“MANU TRIG”

–

If the malfunction is displayed as soon as “DATA MONITOR” is selected, reset CONSULT-II to “MANU
TRIG”. By selecting “MANU TRIG” you can monitor and store the data. The data can be utilized for further
diagnosis, such as a comparison with the value for the normal operating condition.

PBIB0480E

SEF707X

TROUBLE DIAGNOSIS

EC-997

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

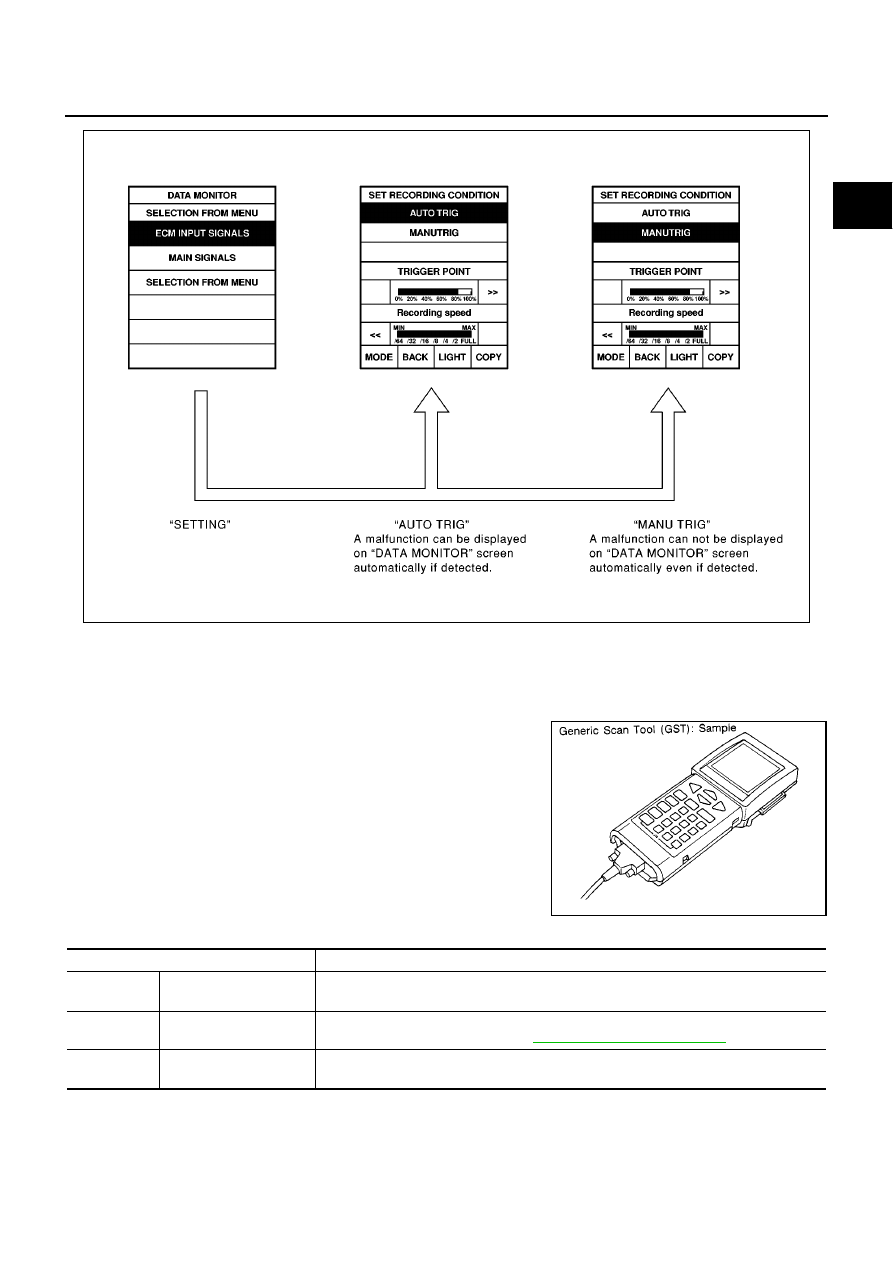

FUNCTION TEST

This mode is used to inform customers of their vehicle condition of periodic maintenance.

Generic Scan Tool (GST) Function

EBS0138G

DESCRIPTION

Generic Scan Tool (OBDII scan tool) complying with ISO 15031-4
has 7 different functions explained below.
ISO9141 is used as the protocol.
The name “GST” or “Generic Scan Tool” is used in this service man-
ual.

FUNCTION

SEF720X

SEF139P

Diagnostic test mode

Function

MODE 1

READINESS TESTS

This mode gains access to current emission-related data values, including analog inputs
and outputs, digital inputs and outputs, and system status information.

MODE 2

(FREEZE DATA)

This mode gains access to emission-related data value which were stored by ECM during
the freeze frame. For details, refer to

EC-961, "FREEZE FRAME DATA"

.

MODE 3

DTCs

This mode gains access to emission-related power train trouble codes which were stored
by ECM.

EC-998

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

INSPECTION PROCEDURE

1.

Turn ignition switch OFF.

2.

Connect “GST” to data link connector, which is located under
drivers side dash panel near the fuse box cover.

3.

Turn ignition switch ON.

4.

Enter the program according to instruction on the screen or in
the operation manual.

(*: Regarding GST screens in this section, sample screens are
shown.)

5.

Perform each diagnostic mode according to each service proce-
dure.

For further information, see the GST Operation Manual of the
tool maker.

MODE 4

CLEAR DIAG INFO

This mode can clear all emission-related diagnostic information. This includes:

●

Clear number of diagnostic trouble codes (MODE 1)

●

Clear diagnostic trouble codes (MODE 3)

●

Clear trouble code for freeze frame data (MODE 1)

●

Clear freeze frame data (MODE 2)

●

Reset status of system monitoring test (MODE 1)

●

Clear on board monitoring test results (MODE 7)

MODE 6

(ON BOARD TESTS)

This mode is not applicable on this vehicle.

MODE 7

(ON BOARD TESTS)

This mode enables the off board test drive to obtain test results for emission-related
powertrain components/systems that are continuously monitored during normal driving
conditions.

MODE 9

(CALIBRATION ID)

This mode enables the off-board test device to request specific vehicle information such
as Vehicle Identification Number (VIN) and Calibration IDs.

Diagnostic test mode

Function

MBIB0906E

SEF398S

SEF416S

TROUBLE DIAGNOSIS

EC-999

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

CONSULT-II Reference Value in Data Monitor Mode

EBS0138H

Remarks:

●

Specification data are reference values.

●

Specification data are output/input values which are detected or supplied by the ECM at the connector.

* Specification data may not be directly related to their components signals/values/operations.

MONITOR ITEM

CONDITION

SPECIFICATION

CKPS-RPM (TDC)

●

Run engine and compare CONSULT-II value with the tachometer
indication.

Almost the same speed as the
tachometer indication

COOLAN TEMP/S

●

Engine: After warming up

More than 70

°

C (158

°

F)

VHCL SPEED SE

●

Turn drive wheels and compare CONSULT-II value with the speed-
ometer indication

Almost the same speed as the
speedometer indication

FUEL TEMP SEN

●

Engine: After warming up

More than 40

°

C (104

°

F)

ACCEL POS SEN*

1

●

Ignition switch: ON
(Engine stopped)

Accelerator pedal: Fully released

0.2 - 0.7V

Accelerator pedal: Fully depressed

3.9 - 4.9V

ACCEL SEN 2*

1

●

Ignition switch: ON
(Engine stopped)

Accelerator pedal: Fully released

0.1 - 0.4V

Accelerator pedal: Fully depressed

1.9 - 2.4V

MAS AIR/FL SE*

1

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

Idle

1.5 - 2.0V

2,000 rpm

2.2 - 2.7V

BATTERY VOLT

●

Ignition switch: ON (Engine stopped)

11 - 14V

P/N POSI SW

●

Ignition switch: ON

Shift lever: Neutral position

ON

Except above

OFF

START SIGNAL

●

Ignition switch: ON

→

START

→

ON

OFF

→

ON

→

OFF

PW/ST SIGNAL

●

Engine: After warming up, idle
the engine

Steering wheel is in neutral posi-
tion. (Forward direction)

OFF

Steering wheel is turned.

ON

BRAKE SW

●

Ignition switch: ON

Brake pedal: Fully released

OFF

Brake pedal: Slightly depressed

ON

IGN SW

●

Ignition switch: ON

→

OFF

ON

→

OFF

ACT CR PRESS

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

Idle

20 - 30 MPa

2,000 rpm

45 - 55 MPa

MAIN INJ WID

●

Engine: After warming up

●

Shift lever: Neutral position

●

Idle speed

No-load

0.68 - 0.78 msec

Blower fan switch: ON
Rear window defogger switch: ON

0.78 - 0.88 msec

GLOW RLY

Refer to

EC-1227, "GLOW CONTROL SYSTEM"

.

PUMP CURRENT

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

Idle

1,700 - 1,900 mA

2,000 rpm

1,600 - 1,800 mA

COOLING FAN

●

When cooling fan is stopped.

OFF

●

When cooling fans operate at low speed.

LOW

●

When cooling fans operate at high speed.

HI

EGR VOL CON/V

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

After 1 minute at idle

More than 10 steps

Revving engine from idle to 3,600
rpm

0 step

EC-1000

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS

*1: This signal is converted by ECM internally. Thus, it differs from ECM terminal voltage.
*2: For YD22DDTi engine models

NOTE:
Any monitored item that does not match the vehicle being diagnosed is deleted from the display automatically.

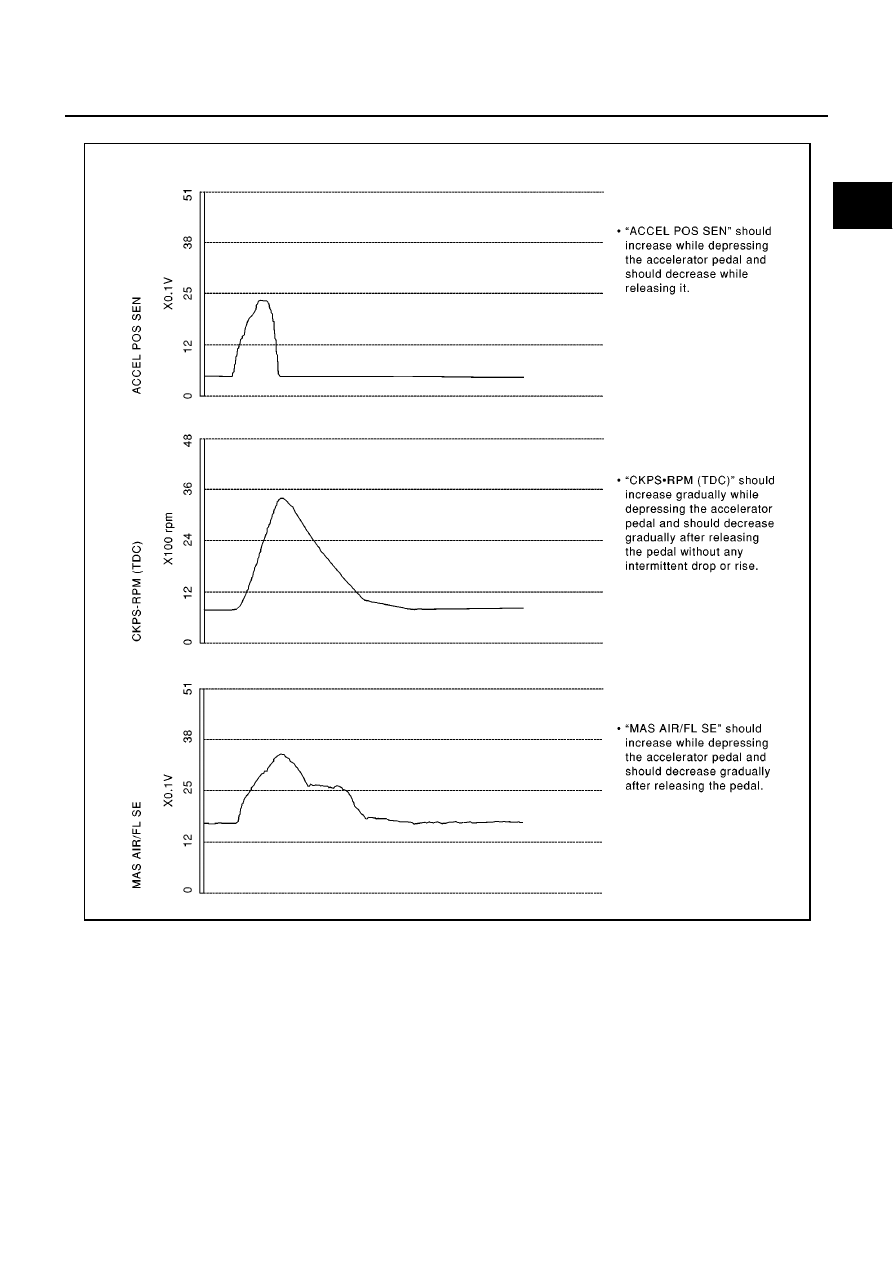

Major Sensor Reference Graph in Data Monitor Mode

EBS0138I

The following are the major sensor reference graphs in “DATA MONITOR” mode.

ACCEL POS SEN, “CKPS·RPM (TDC)”, “MAS AIR/FL SE”

Below is the data for “ACCEL POS SEN”, “CKPS·RPM (TDC)” and “MAS AIR/FL SE” when revving engine
quickly up to 3,000 rpm under no load after warming up engine to the normal operating temperature.

INT/A VOLUME

●

Engine: After warming up, idle the engine

150 - 450 mg/st

INT/M PRES SE*

2

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

Idle

Approx. 100 kPa

2,800 rpm

Approx. 126 kPa

4,000 rpm

Approx. 106 kPa

BARO SEN

●

Ignition switch: ON

Altitude
Approx. 0m: Approx. 100.62 kPa

(1.0062 bar, 1.026 kg/cm

2

, 14.59

psi)
Approx. 1,000 m: Approx. 88.95

kPa (0.8895 bar, 0.907 kg/cm

2

,

12.90 psi)
Approx. 1,500 m: Approx. 83.16

kPa (0.8316 bar, 0.848 kg/cm

2

,

12.06 psi)
Approx. 2,000 m: Approx. 78.36

kPa (0.7836 bar, 0.799 kg/cm

2

,

11.36 psi)

CYL COUNT

●

Engine is running

1

→

3

→

4

→

2

MONITOR ITEM

CONDITION

SPECIFICATION

TROUBLE DIAGNOSIS

EC-1001

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Each value is for reference, the exact value may vary.

SEF321Y

EC-1002

[YD (WITH EURO-OBD)]

TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT

TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT

PFP:00006

Description

EBS0138J

Intermittent incidents (I/I) may occur. In many cases, the incident resolves itself (the part or circuit function
returns to normal without intervention). It is important to realize that the symptoms described in the customer's
complaint often do not recur on (1st/2nd trip) DTC visits. Realize also that the most frequent cause of I/I occur-
rences is poor electrical connections. Because of this, the conditions under which the incident occurred may
not be clear. Therefore, circuit checks made as part of the standard diagnostic procedure may not indicate the
specific malfunctioning area.

COMMON I/I REPORT SITUATIONS

Diagnostic Procedure

EBS0138K

1.

INSPECTION START

Erase (1st/2nd trip) DTCs. Refer to

EC-961, "HOW TO ERASE EMISSION-RELATED DIAGNOSTIC INFOR-

MATION"

.

>> GO TO 2.

2.

CHECK GROUND TERMINALS

Check ground terminals for corroding or loose connection.
Refer to GI-21, “HOW TO PERFORM EFFICIENT DIAGNOSES FOR AN ELECTRICAL INCIDENT”, “Circuit
Inspection”, “GROUND INSPECTION”.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace.

3.

SEARCH FOR ELECTRICAL INCIDENT

Perform GI-21, “HOW TO PERFORM EFFICIENT DIAGNOSES FOR AN ELECTRICAL INCIDENT”, “Incident
Simulation Tests”.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace.

STEP in Work Flow

Situation

II

The CONSULT-II is used. The SELF-DIAG RESULTS screen shows time data other than “0”.

III

The symptom described by the customer does not recur.

IV

(1st/2nd trip) DTC does not appear during the DTC Confirmation Procedure.

VI

The Diagnostic Procedure for XXXX does not indicate the malfunctioning area.
