NRS111

6.

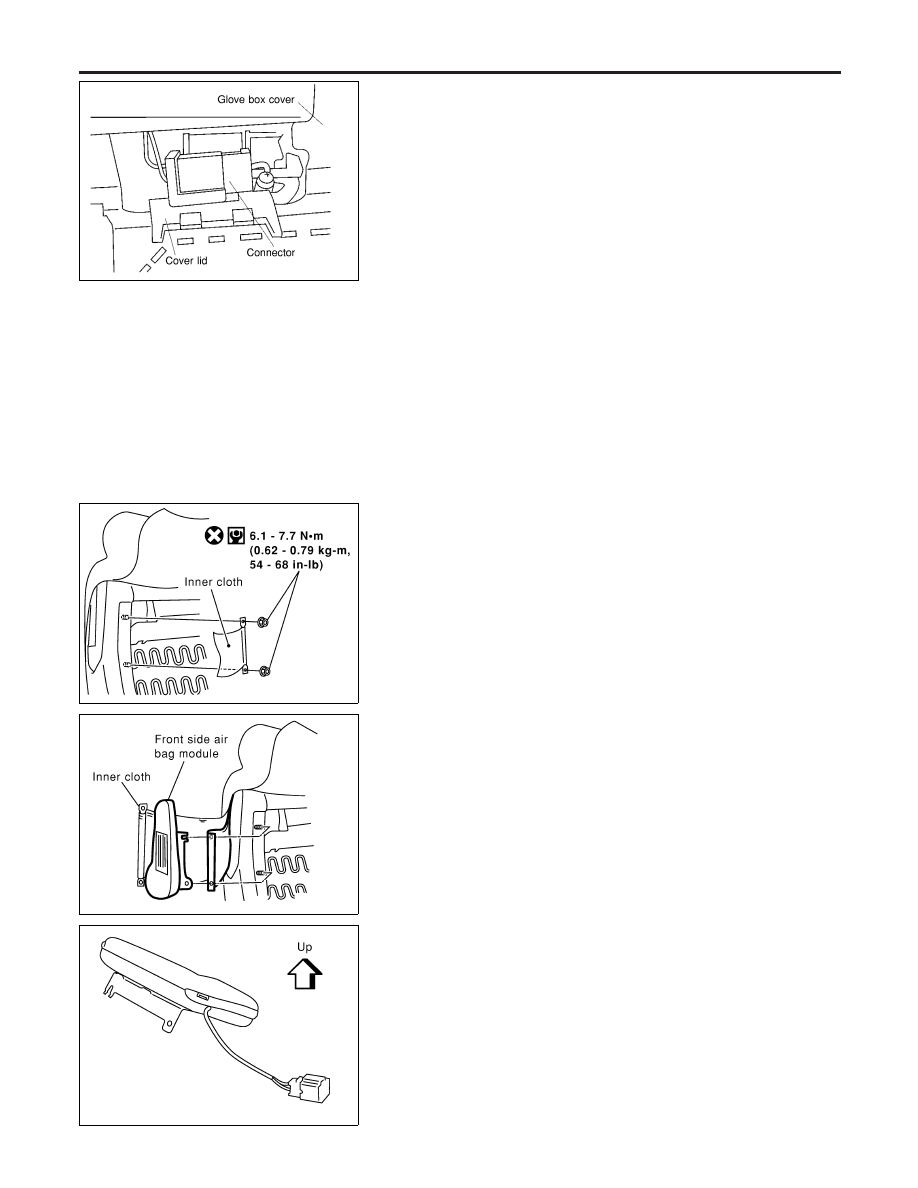

Connect front passenger air bag module connector to air bag
harness connector.

7.

Close the connector cover lid.

8.

Close glove box.

9.

Connect both battery cable.

10. Conduct self diagnosis to ensure entire SRS operates properly.

(use CONSULT-II or warning lamp check.)

Front Side Air Bag Module

REMOVAL

NLRS0059

CAUTION:

I

Before servicing SRS, turn the ignition switch OFF, dis-
connect both battery cables and wait at least 3 minutes.

I

Always work from the rear of the front side air bag mod-
ule.

1.

Remove the front seat.

2.

Open the seatback zipper.

SRS867

3.

Pull up the seatback trim.

4.

Remove the nuts coated with bonding agent, securing front
side air bag and the inner cloth with seatback frame.

SRS885

5.

Remove inner cloth.

6.

Remove front side air bag module with air bag harness.

SRS869

CAUTION:

I

Always place the front side air bag module standing with
the stud bolt side setting bottom.

I

Do not attempt to disassemble front side air bag module.

I

Do not use old nuts after removal; replace with new nuts.

I

Do not insert any foreign objects (screwdriver, etc.) into
front side air bag module connector.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Passenger Air Bag Module (Cont’d)

RS-28

SBF814E

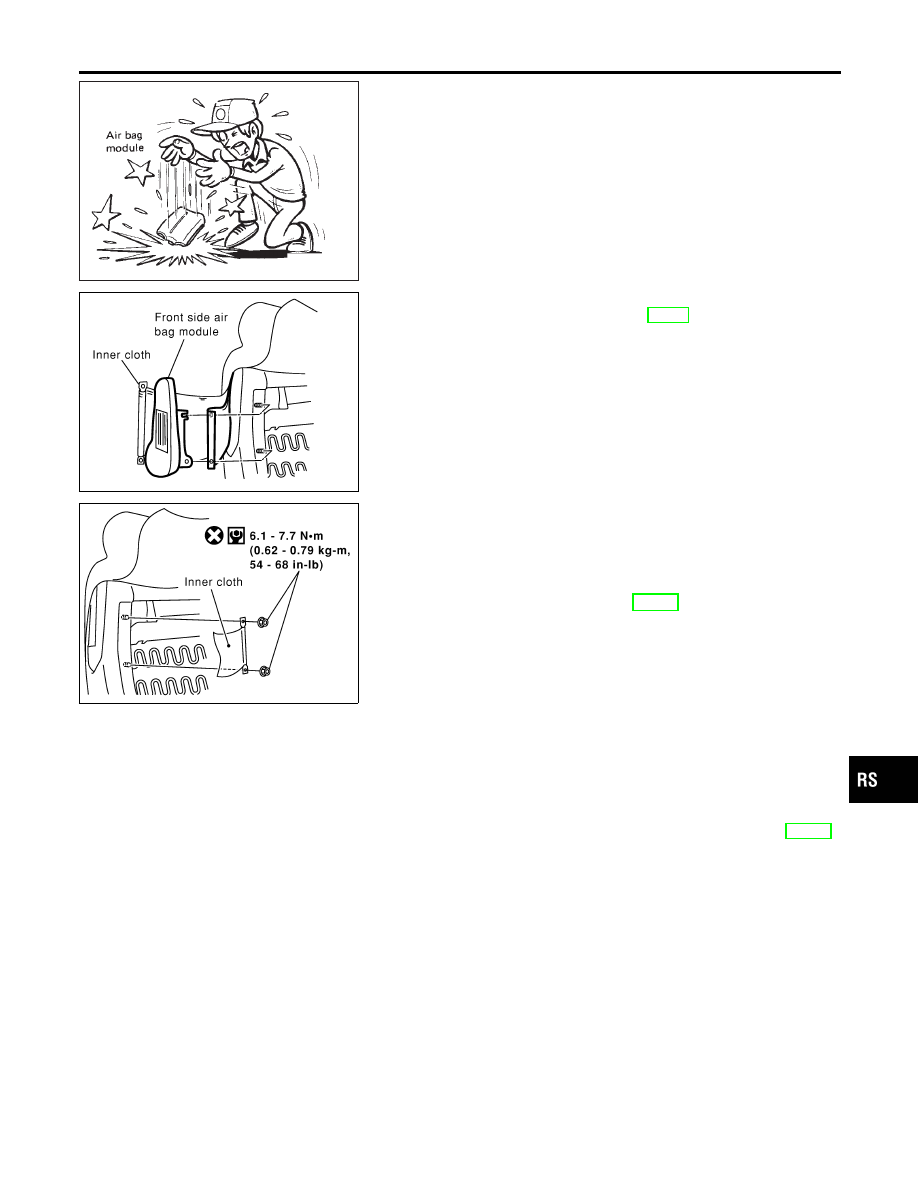

I

Replace front side air bag module if it has been dropped
or sustained an impact.

I

Do not expose the front side air bag module to tempera-
tures exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the front side air bag module.

I

After front side air bag inflates, all parts of front seatback
(including front seatback frame) should be replaced.

SRS885

INSTALLATION

NLRS0060

1.

Install the seatback trim. Refer to BT-45, “Front Seat”.

2.

Install front side air bag module on seatback frame.

SRS867

3.

Secure the inner cloth which covers the front side air bag
module with new nuts.

4.

Close the seatback zipper.

5.

Install the fornt seat.

6.

Connect both battery cables.

7.

Go to “SRS Operation Check”, RS-43 and perform self-diag-
nosis to ensure entire SRS operates properly. (Use CON-
SULT-II or “AIR BAG” warning lamp.)

Disposal of Air Bag Module and Seat Belt Pre-
tensioner

NLRS0022

I

Before disposing of air bag module and seat belt pre-tensioner,
or vehicles equipped with such systems, deploy the systems.
If such systems have already been deployed due to an
accident, dispose of them as indicated in “DISPOSING OF AIR
BAG MODULE AND SEAT BELT PRE-TENSIONER” (RS-35).

I

When deploying the air bag module and seat belt pre-
tensioner, always use the Special Service Tool; Deployment
tool KV99106400.

I

When deploying the air bag module and seat belt pre-
tensioner, stand at least 5 m (16 ft) away from the deployment
component.

I

When deploying air bag module and seat belt pre-tensioner, a
fairly loud noise is made, followed by smoke being released.
The smoke is not poisonous, however, be careful not to inhale
smoke since it irritates the throat and can cause choking.

I

Always activate one air bag module at a time.

I

Due to heat, leave air bag module unattended for more than
30 minutes after deployment. Also leave seat belt pre-ten-
sioner unattended for move than 10 minutes after deployment.

I

Be sure to wear gloves when handling a deployed air bag

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Front Side Air Bag Module (Cont’d)

RS-29

module and seat belt pre-tensioner.

I

Never apply water to the deployed air bag module and seat
belt pre-tensioner.

I

Wash your hands clean after finishing work.

I

Place the vehicle outdoors with an open space of at least 6 m
(20 ft) on all sides when deploying air bag module and seat belt
pre-tensioner while mounted in vehicle.

I

Use a voltmeter to make sure the vehicle battery is fully
charged.

I

Do not dispose of the air bag module and seat belt pre-ten-
sioner un-deployed.

SRS005-B

CHECKING DEPLOYMENT TOOL

NLRS0022S01

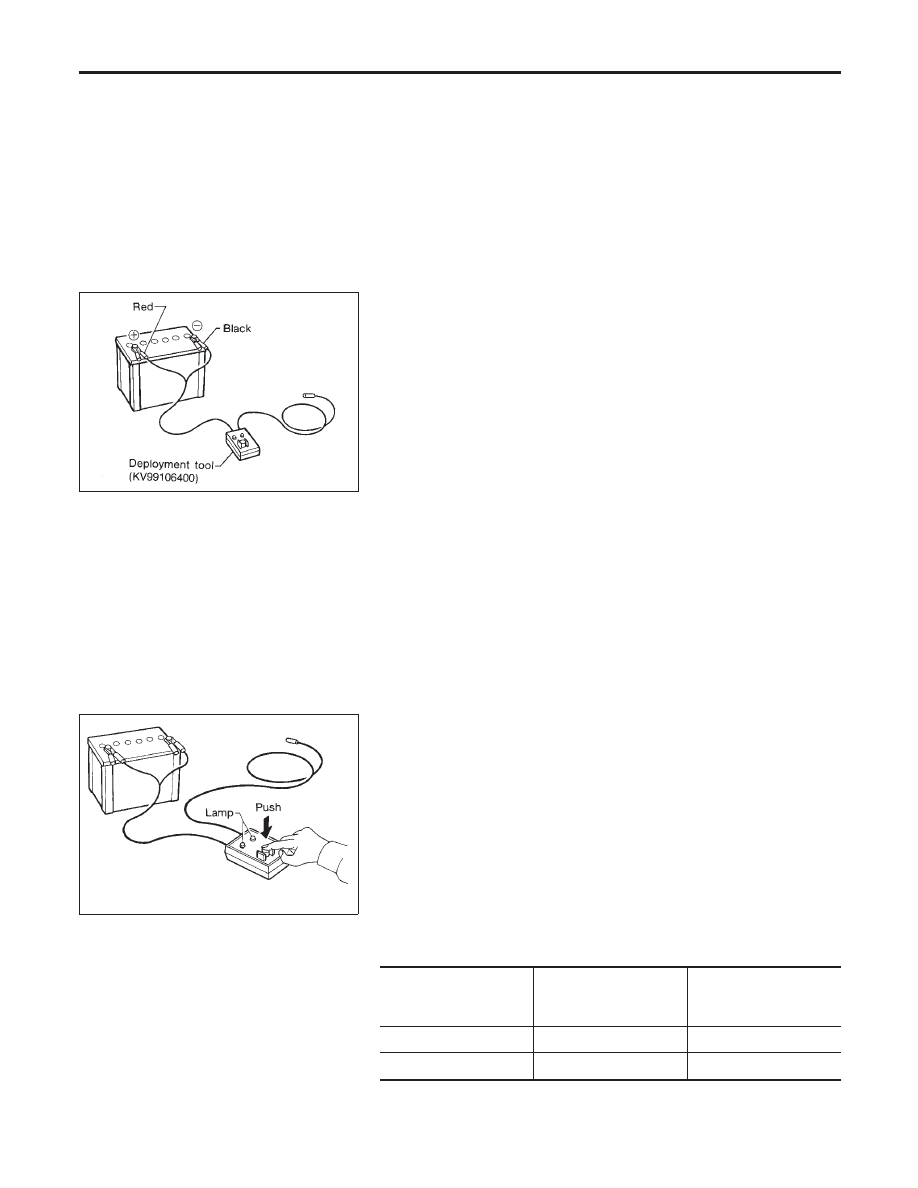

Connecting to Battery

NLRS0022S0101

CAUTION:

The battery must show voltage of 9.6V or more.
Remove the battery from the vehicle and place it on dry wood
blocks approximately 5 m (16 ft) away from the vehicle.

I

Wait 3 minutes after the vehicle battery is disconnected before
proceeding.

I

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

Make sure the polarity is correct. The right side lamp in the
tool, marked “deployment tool power”, should glow with a
green light. If the right side lamp glows red, reverse the con-
nections to the battery.

SBF266H

Deployment Tool Check

NLRS0022S0102

Press the deployment tool switch to the “ON” position. The left side
lamp in the tool, marked “air bag connector voltage” should illumi-
nate. If it does not illuminate, replace the tool.

Air Bag Deployment Tool Lamp Illumination Chart
(Battery connected)

NLRS0022S0103

Switch operation

Left side lamp, green*

“AIR BAG CONNECTOR

VOLTAGE”

Right side lamp, green*

“DEPLOYMENT TOOL

POWER”

OFF

OFF

ON

ON

ON

ON

*: If this lamp glows red, the tool is connected to the battery incorrectly. Reverse
the connections and make sure the lamp glows green.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Disposal of Air Bag Module and Seat Belt Pre-tensioner (Cont’d)

RS-30

SRS232-E

SRS233

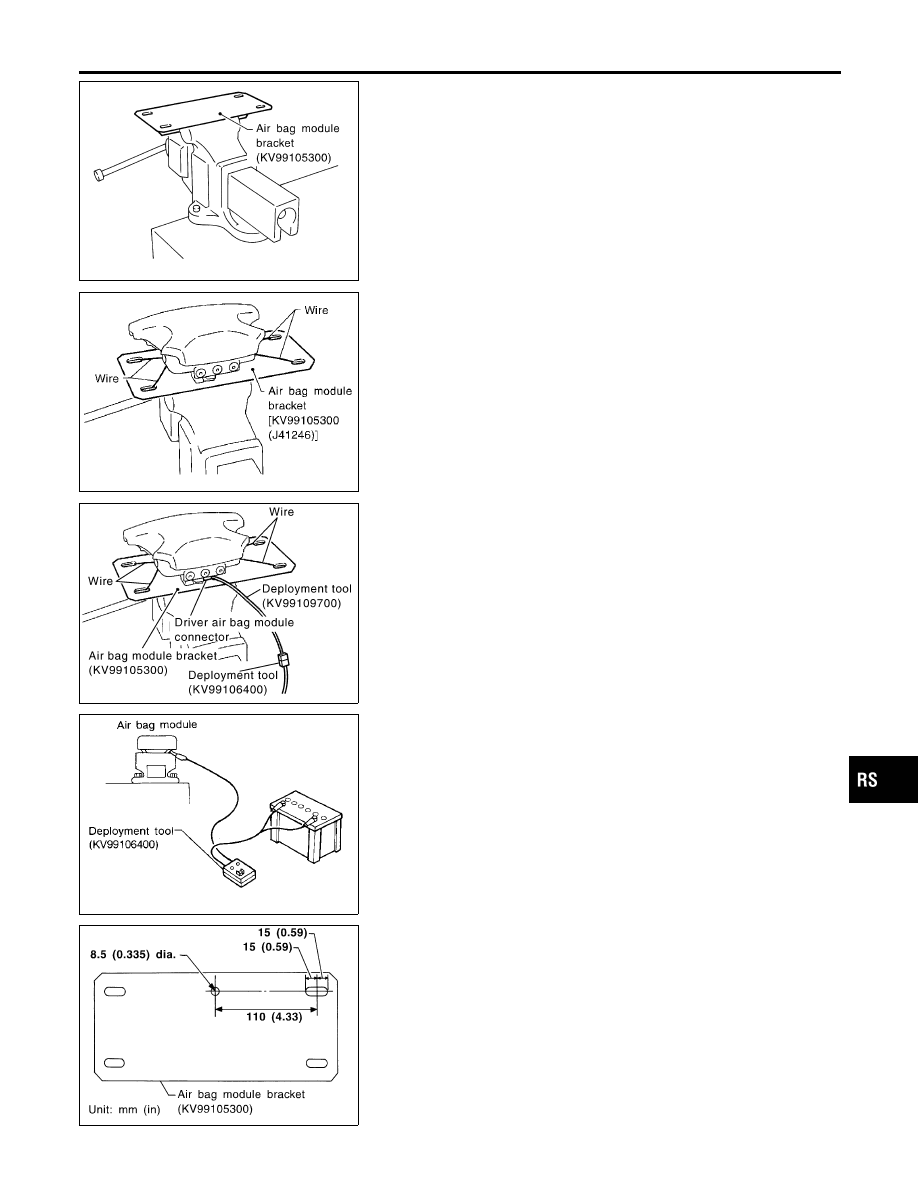

DEPLOYMENT PROCEDURES FOR AIR BAG MODULE
(OUTSIDE OF VEHICLE)

NLRS0022S02

Unless the vehicle is being scrapped, deploying the air bag in the
vehicle is not recommended. This may cause damage to the
vehicle interior.
Anchor air bag module bracket (KV99105300) in a vise secured to
a firm foundation during deployment.

Deployment of Driver Air Bag Module (Outside of
vehicle)

NLRS0022S0201

1.

Using wire, secure driver air bag module to air bag module
bracket (SST: KV99105300) at two places.

CAUTION:

Use wire of at least 1 mm (0.04 in) diameter.
2.

Firmly secure air bag module bracket (SST: KV99105300) with
driver air bag module attached, in a vise.

YRS116

3.

Connect deployment tool adapter (KV99109700) to deploy-
ment tool (SST: KV99106400) connector and driver air bag
module connector.

SRS020-A

4.

Connect red clip of deployment tool to battery positive termi-
nal and black clip to negative terminal.

5.

The lamp on the right side of the tool, marked “deployment tool
power”, should glow green, not red.

6.

Press the button on the deployment tool. The left side lamp on
the tool, marked “air bag connector voltage”, will illuminate and
the air bag module will deploy.

CAUTION:

When deploying the driver air bag module, stand at least 5 m
(16 ft) away from the driver air bag module.

SRS685-B

Deployment of Front Passenger Air Bag Module
(Outside of vehicle)

NLRS0022S0202

1.

Make an 8.5 mm (0.335 in) diameter hole in air bag module
bracket (SST: KV99105300) at the position shown in figure at
left.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX
