Nissan Almera Tino V10. Manual - part 948

NRS127

SEAT BELTS

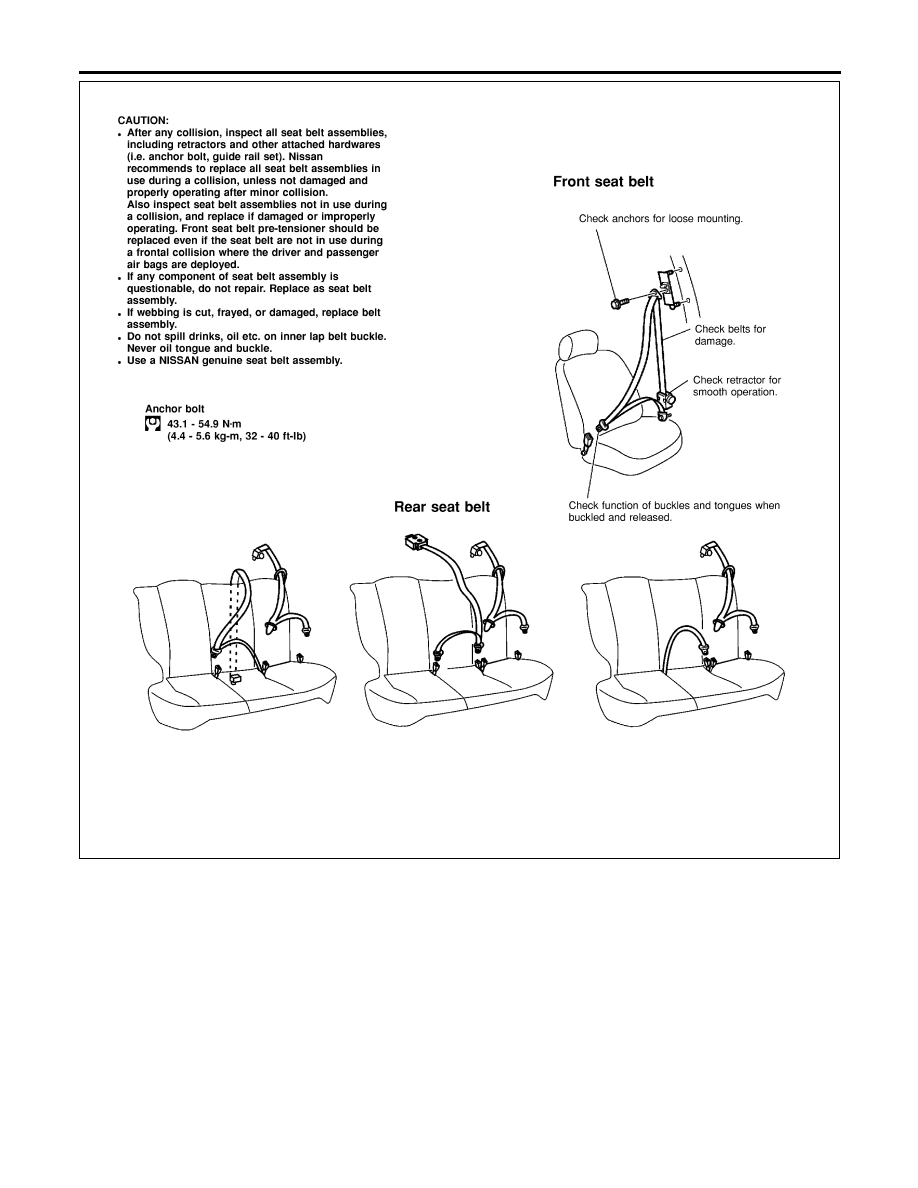

Precautions (Cont’d)

RS-4

Front Seat Belt

REMOVAL AND INSTALLATION

=NLRS0056

1. Slide the seat all the way forward. Tilt the seatback toward the front and remove the rear floor boxes.

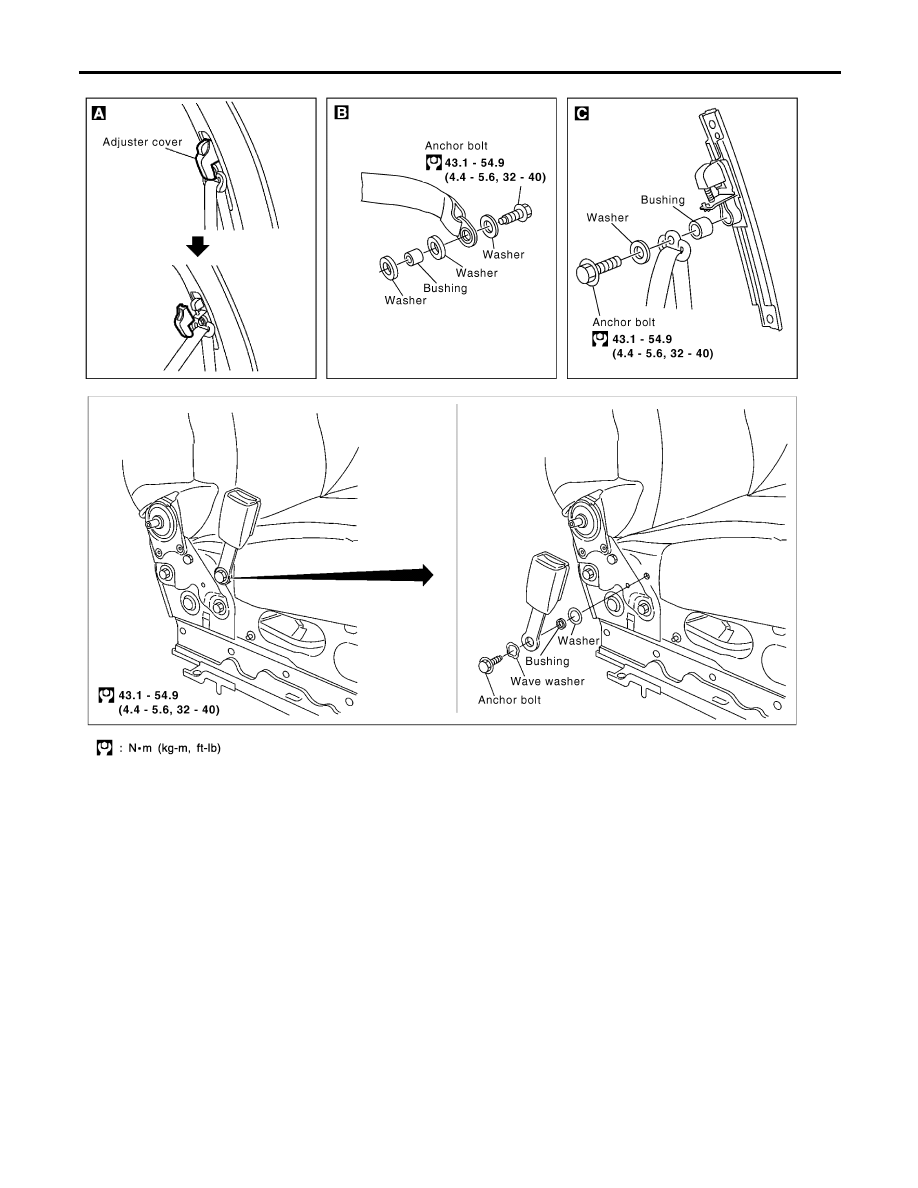

2. Remove adjuster cover.
3. Remove floor anchor bolt.
4. Remove shoulder anchor bolt.
5. Remove front and rear kicking plate, then remove center pillar upper and lower garnish. Refer to BT-27,

“SIDE AND FLOOR TRIM” for details.

6. Disconnect seat belt pre-tensioner connector.
7. Remove the screw securing seat belt pre-tensioner retractor, then remove seat belt and seat belt pre-ten-

sioner retractor.

8. Remove bolts securing seat belt adjuster, then remove seat belt adjuster.

YRS109

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SEAT BELTS

Front Seat Belt

RS-5

YRS110

SEAT BELTS

Front Seat Belt (Cont’d)

RS-6

Rear Seat Belt

REMOVAL AND INSTALLATION (MODELS WITH BUILT-IN SEAT BELT)

=NLRS0058

1. Remove the outer rear seats. Refer to BT-48, “REAR SEAT” for details.
2. Remove lower seat trim.
3. Remove the special bolts, using the TAMPER RESISTANT TORX (Size T50) and seat belt buckles can

be removed.

4. Remove the center seat. Refer to BT-48, “REAR SEAT” for details.
5. Remove lower seat trim and rear back seat garnish.
6. Remove the special bolts, using the TAMPER RESISTANT TORX (Size T50) and the seat belt - bracket,

- retractor and - buckle can be removed.

7. Remove rear side garnish. Refer to BT-27, “SIDE AND FLOOR TRIM” for details.
8. Remove bolts securing rear seat belt retractor, then remove seat belt and seat belt retractor.

YRS106

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SEAT BELTS

Rear Seat Belt

RS-7
