Nissan Almera Tino V10. Manual - part 945

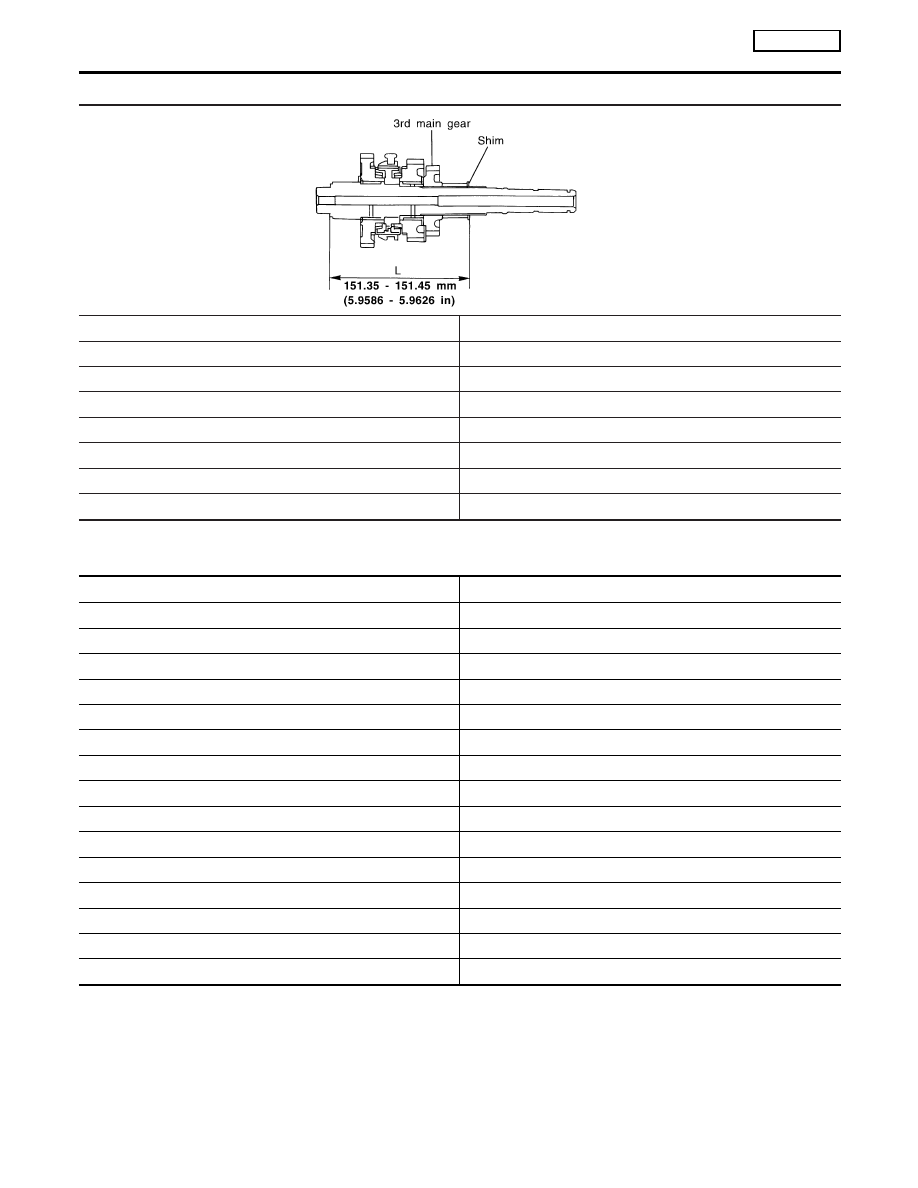

MAINSHAFT ADJUSTING SHIM

NLMT0081S02

SMT907D

Standard length “L”

151.35 - 151.45 mm (5.9586 - 5.9626 in)

Thickness

mm (in)

Part number*

0.48 (0.0189)

32238-6J000

0.56 (0.0220)

32238-6J001

0.64 (0.0252)

32238-6J002

0.72 (0.0283)

32238-6J003

0.80 (0.0315)

32238-6J004

0.88 (0.0346)

32238-6J005

*: Always check with the parts department for the latest information.

MAINSHAFT REAR BEARING ADJUSTING SHIM

NLMT0081S03

End play

0 - 0.06 mm (0 - 0.0024 in)

Thickness

mm (in)

Part number*

2.99 (0.1177)

32238-6J010

3.03 (0.1193)

32238-6J011

3.07 (0.1209)

32238-6J012

3.11 (0.1224)

32238-6J013

3.15 (0.1240)

32238-6J014

3.19 (0.1256)

32238-6J015

3.23 (0.1272)

32238-6J016

3.27 (0.1287)

32238-6J017

3.31 (0.1303)

32238-6J018

3.35 (0.1319)

32238-6J019

3.39 (0.1335)

32238-6J020

3.43 (0.1350)

32238-6J021

3.47 (0.1366)

32238-6J022

3.51 (0.1382)

32238-6J023

*: Always check with the parts department for the latest information.

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F70A

Available Adjusting Shims (Cont’d)

MT-94

Available Thrust Washer

NLMT0082

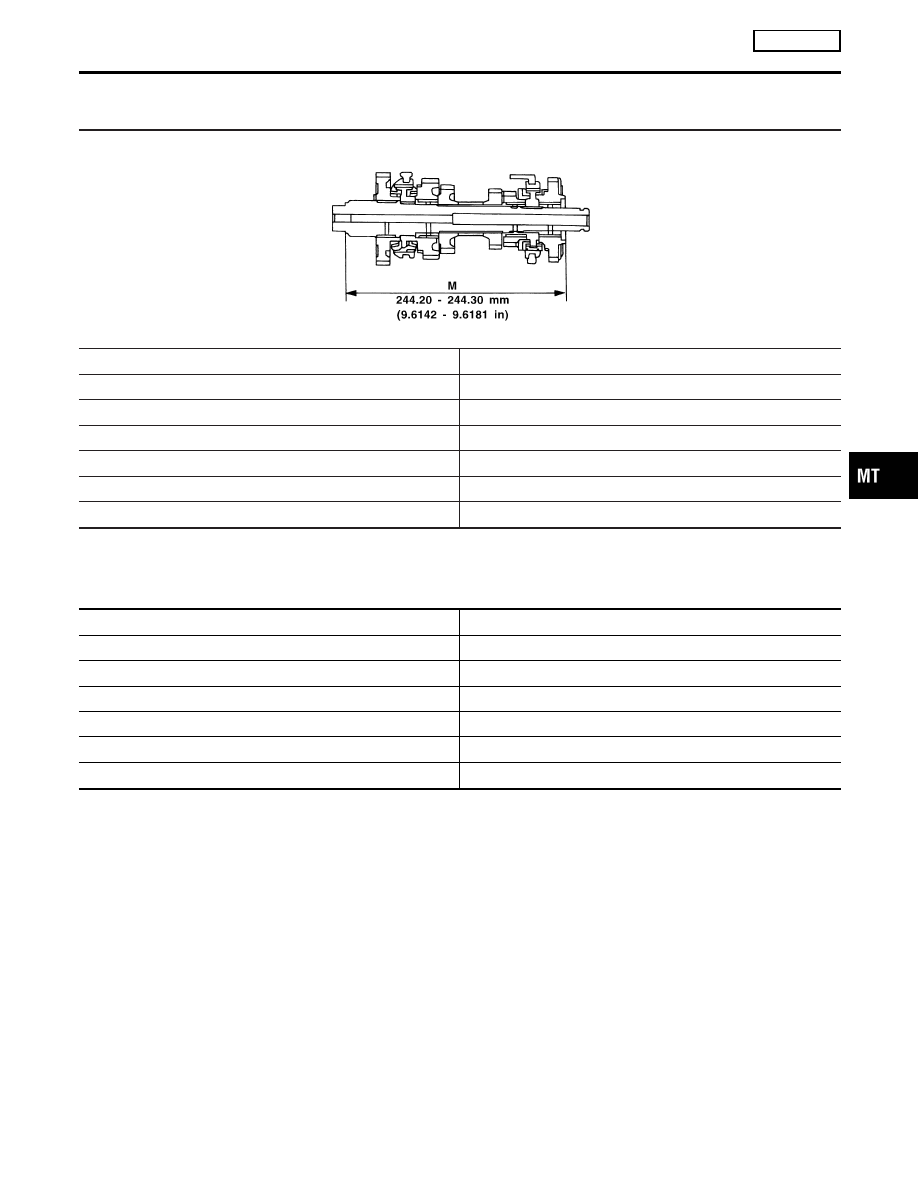

MAINSHAFT THRUST WASHER

NLMT0082S01

SMT843D

Standard length “M”

244.20 - 244.30 mm (9.6142 - 9.6181 in)

Thickness

mm (in)

Part number*

6.04 (0.2378)

32246-6J000

6.12 (0.2409)

32246-6J001

6.20 (0.2441)

32246-6J002

6.28 (0.2472)

32246-6J003

6.36 (0.2504)

32246-6J004

*: Always check with the parts department for the latest information.

Available Washers

NLMT0083

DIFFERENTIAL SIDE GEAR THRUST WASHER

NLMT0083S01

Clearance between side gear and differential case

0.1 - 0.2 mm (0.004 - 0.008 in)

Thickness mm (in)

Part number*

0.75 - 0.80 (0.0295 - 0.0315)

38424-D2111

0.80 - 0.85 (0.0315 - 0.0335)

38424-D2112

0.85 - 0.90 (0.0335 - 0.0354)

38424-D2113

0.90 - 0.95 (0.0354 - 0.0374)

38424-D2114

0.95 - 1.00 (0.0374 - 0.0394)

38424-D2115

*: Always check with the parts department for the latest information.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F70A

Available Thrust Washer

MT-95

Available Shims — Differential Side Bearing
Preload and Adjusting Shim

=NLMT0084

BEARING PRELOAD

NLMT0084S01

Unit: mm (in)

Differential side bearing preload: T*

0.15 - 0.21 (0.0059 - 0.0083)

*: Install shims which are “deflection of differential case” + “T” in thickness.

DIFFERENTIAL SIDE BEARING ADJUSTING SHIMS

NLMT0084S02

Thickness mm (in)

Part number*

0.44 (0.0173)

38454-M8000

0.48 (0.0189)

38454-M8001

0.52 (0.0205)

38454-M8002

0.56 (0.0220)

38454-M8003

0.60 (0.0236)

38454-M8004

0.64 (0.0252)

38454-M8005

0.68 (0.0268)

38454-M8006

0.72 (0.0283)

38454-M8007

0.76 (0.0299)

38454-M8008

0.80 (0.0315)

38454-M8009

0.84 (0.0331)

38454-M8010

0.88 (0.0346)

38454-M8011

*: Always check with the parts department for the latest information.

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F70A

Available Shims — Differential Side Bearing Preload and Adjusting Shim

MT-96

General Specifications

NLMT0024

TRANSAXLE

NLMT0024S01

Applied model

YD22DDTi

Model code number

4U107

Transaxle model

RS5F50A

Number of speeds

5

Synchromesh type

Warner

Shift pattern

Gear ratio

1st

3.400

2nd

1.955

3rd

1.206

4th

0.829

5th

0.641

Reverse

3.428

Number of teeth

Input gear

1st

15

2nd

22

3rd

29

4th

47

5th

53

Rev.

14

Main gear

1st

51

2nd

32

3rd

35

4th

39

5th

34

Rev.

48

Reverse idler gear

29

Oil capacity



(Imp pt)

4.5 - 4.8 (7-7/8 - 8-1/2)

Remarks

1st & 2nd double baulk ring type synchronizer

FINAL GEAR

NLMT0024S02

Engine

YD22DDT

Transaxle model

RS5F50A

Final gear ratio

3.823

Number of teeth

Final gear/Pinion

65/17

Side gear/Pinion

14/10

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F50A

General Specifications

MT-97
