MAINSHAFT AND GEARS

13. Install 5th main gear.

CAUTION:

Be careful with orientation of 5th main gear.

14. Install 5th-6th mainshaft spacer.

15. Install 6th main gear.

16. Select 6th main adjusting shim and then install it onto mainshaft.

●

Calculate thickness “S” of 6th main adjusting shim by proce-
dure below so that end play dimension between 6th main
gear and mainshaft rear bearing becomes the dimension
shown below.

Adjusting Shim

CAUTION:

Only one adjusting shim can be selected.

a.

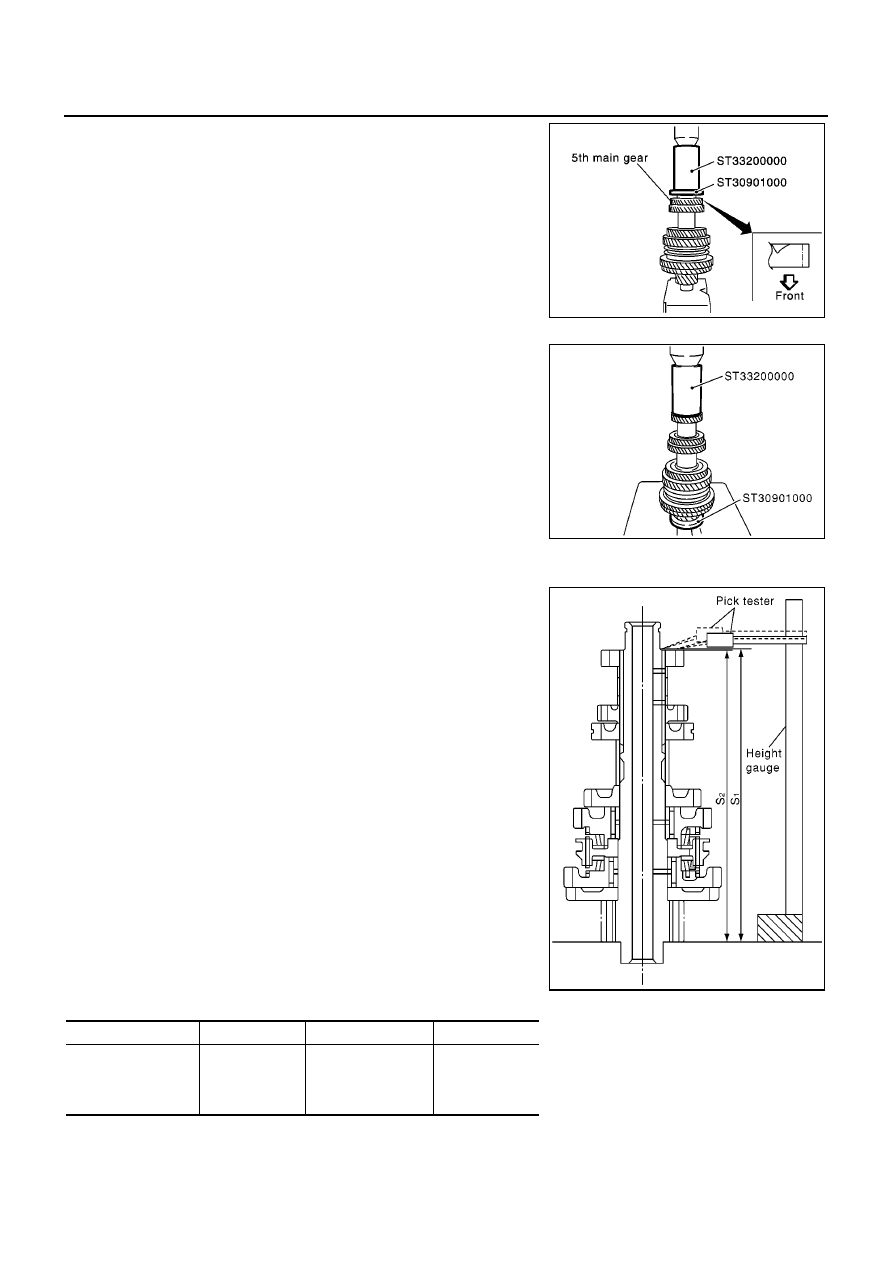

Using height gauge, measure dimension “S

1

” and “S

2

”.

SCIA0946E

SCIA0977E

End play

: 0 - 0.1 mm (0 - 0.004 in)

Dimension “S” = (S

1

−

S

2

) + End play

S

: Thickness of adjusting shim

S

1

: Dimension from mainshaft standard face to
mainshaft rear bearing press-fit end face

S

2

: Dimension from mainshaft standard face to
6th main gear end face

SCIA0995E

Thickness

Part number

Thickness

Part number

0.88 mm (0.0346 in)
0.96 mm (0.0378 in)
1.04 mm (0.0409 in)
1.12 mm (0.0441 in)

32237 8H560
32237 8H561
32237 8H562
32237 8H563

1.20 mm (0.0472 in)
1.28 mm (0.0504 in)
1.36 mm (0.0535 in)

32237 8H564
32237 8H565
32237 8H566

MAINSHAFT AND GEARS

MT-51

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

b.

Install selected 6th main adjusting shim to mainshaft.

17. Install mainshaft rear bearing.

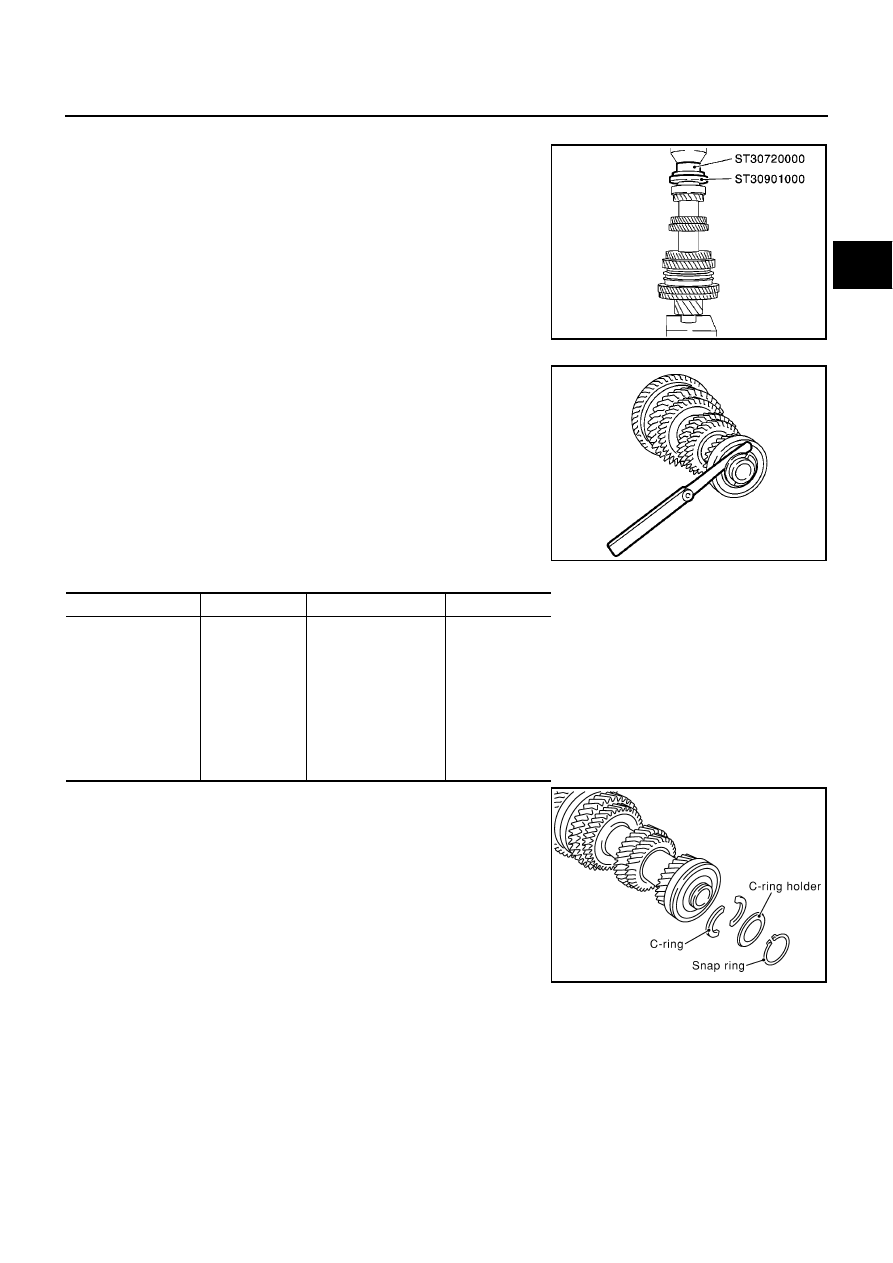

18. Install C-ring onto mainshaft, and check that end play of main-

shaft rear bearing satisfies standard value.

●

If measurement is outside the standard range, reselect C-ring.

C-ring

19. Fit C-ring holder, and install snap ring.

SCIA0978E

End play standard value

: 0 - 0.06 mm (0 - 0.0024 in)

SCIA0979E

Thickness

Part number

Thickness

Part number

2.535 mm (0.0998 in)
2.565 mm (0.1010 in)
2.595 mm (0.1022 in)
2.625 mm (0.1033 in)
2.655 mm (0.1045 in)
2.685 mm (0.1057 in)
2.715 mm (0.1069 in)
2.745 mm (0.1081 in)
2.775 mm (0.1093 in)

2.805 mm (0.1104 in)

32348 8H800
32348 8H801
32348 8H802
32348 8H803
32348 8H804
32348 8H805
32348 8H806
32348 8H807
32348 8H808
32348 8H809

2.835 mm (0.1116 in)
2.865 mm (0.1128 in)
2.895 mm (0.1140 in)
2.925 mm (0.1152 in)
2.955 mm (0.1163 in)
2.985 mm (0.1175 in)
3.015 mm (0.1187 in)
3.045 mm (0.1199 in)
3.075 mm (0.1211 in)

32348 8H810

32348 8H811

32348 8H812
32348 8H813
32348 8H814
32348 8H815
32348 8H816
32348 8H817
32348 8H818

SCIA0974E

MT-52

[RS6F51R]

MAINSHAFT AND GEARS

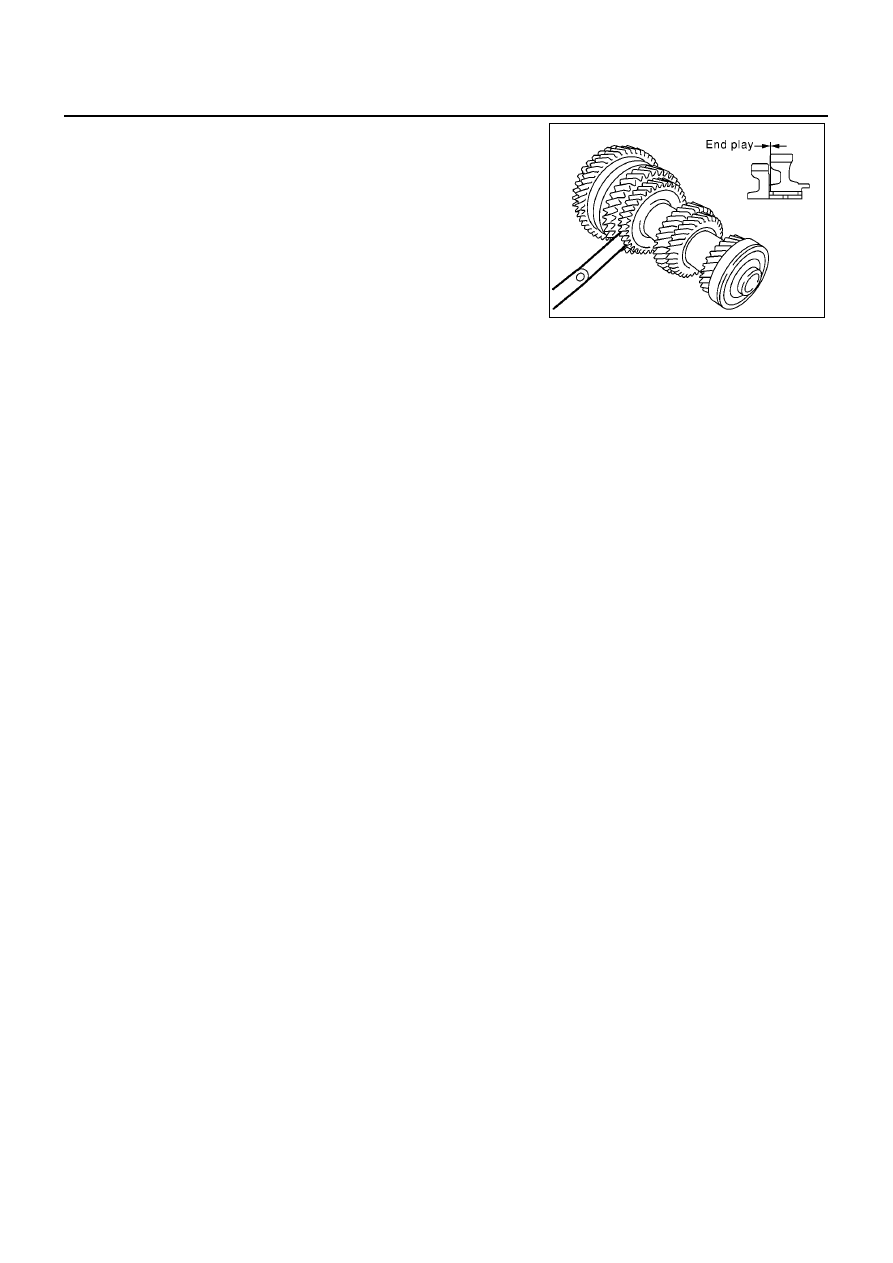

20. Check end play of 1st and 2nd main gears.

End play standard value

1st gear

: 0.20 - 0.30 mm (0.0079 - 0.0118 in)

2nd gear

: 0.06 - 0.16 mm (0.0024 - 0.0063 in)

SCIA0973E

REVERSE IDLER SHAFT AND GEARS

MT-53

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

REVERSE IDLER SHAFT AND GEARS

PFP:32281

Assembly and Disassembly

ECS0095Z

DISASSEMBLY

1.

Remove reverse idler gear adjusting shim.

2.

Remove reverse idler gear (rear), reverse coupling sleeve and insert spring simultaneously.

3.

Remove reverse idler gear needle bearing.

4.

Remove thrust needle bearing.

5.

Remove reverse baulk ring.

6.

Remove reverse idler gear (front).

7.

Remove reverse idler gear needle bearing.

8.

Remove thrust needle bearing.

9.

Pull off locking pin from reverse idler shaft.

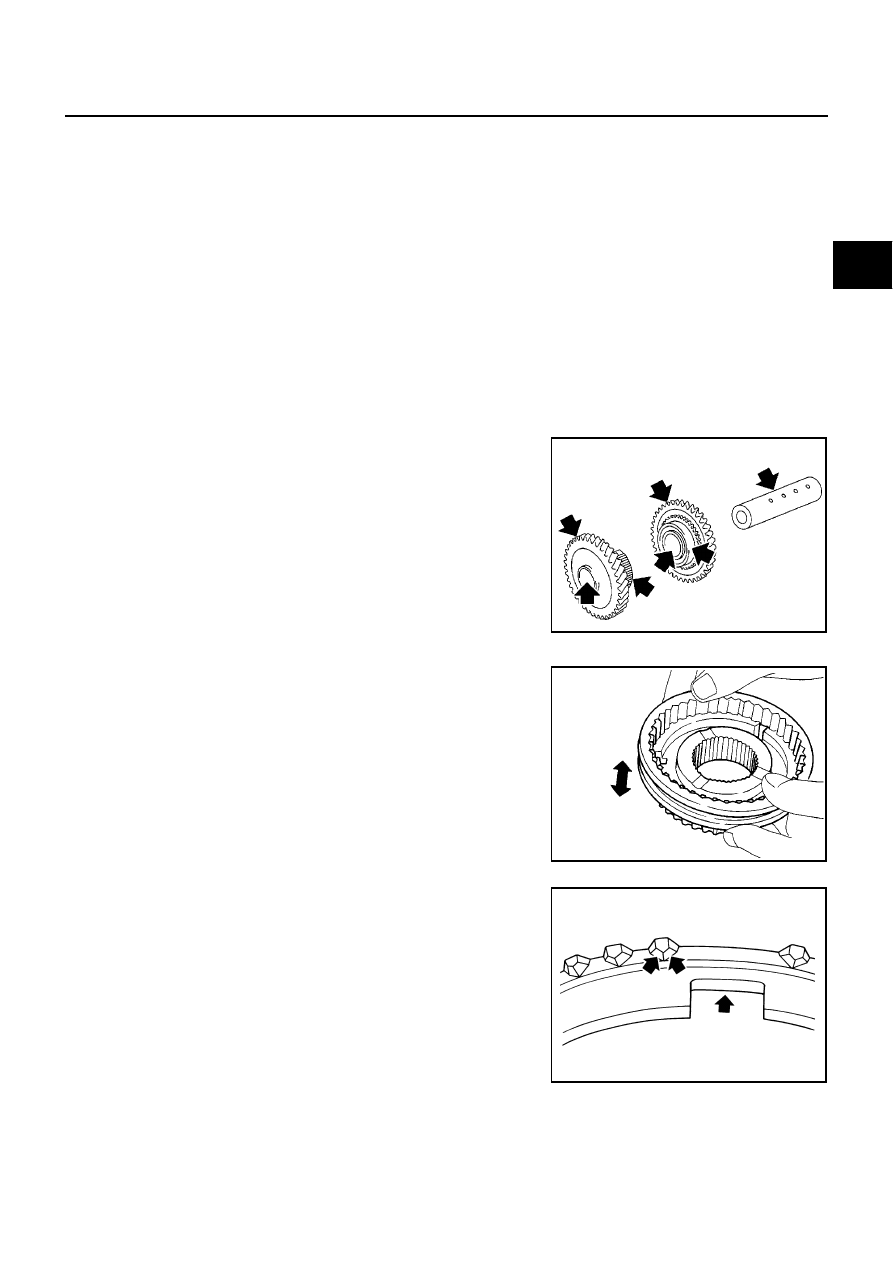

INSPECTION AFTER DISASSEMBLY
Reverse Idler Shaft and Gears

Check items below. If necessary, replace them with new ones.

●

Damage, peeling, dent, uneven wear, bending, and other non-
standard conditions of the shaft.

●

Excessive wear, damage, peeling, and other non-standard con-
ditions of the gears.

Synchronizer

Check items below. If necessary, replace them with new ones.

●

Damage and unusual wear on contact surfaces of coupling
sleeve, synchronizer hub, and insert spring.

●

Coupling sleeve and synchronizer hub must move smoothly.

●

If any crack, damage, or excessive wear is found on cam face of
baulk ring or working face of insert, replace it.

SCIA0953J

SMT637A

SMT867D
