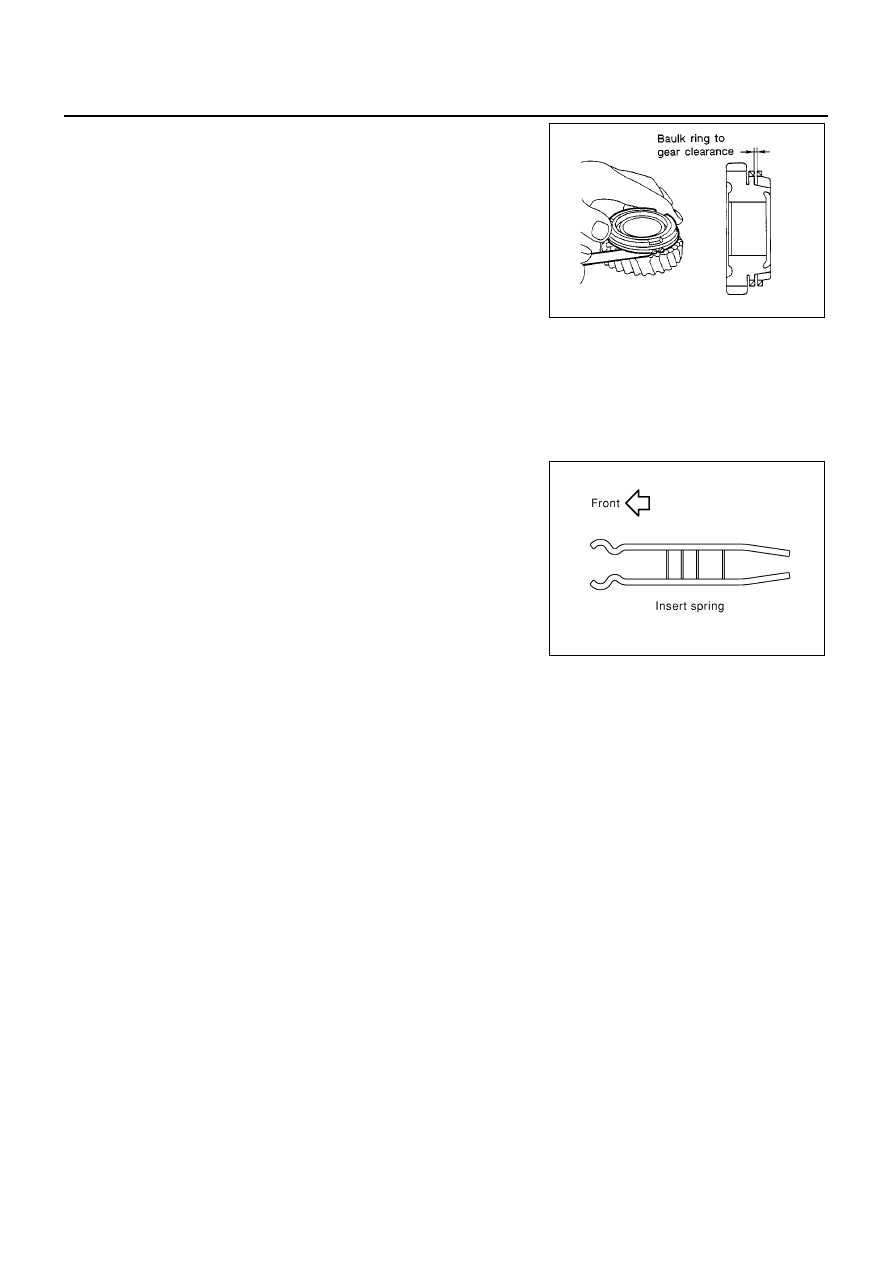

MT-54

[RS6F51R]

REVERSE IDLER SHAFT AND GEARS

Baulk ring clearance

●

Press baulk ring against cone, and measure clearance between
baulk ring and cone. If measurement is below limit, replace it
with a new one.

Bearing

Check items below. If necessary, replace them with new ones.

●

Damage and rough rotation of bearing.

ASSEMBLY

Paying attention to following work, assemble in reverse order of disassembly.

CAUTION:

●

Be careful with orientation of insert spring.

Clearance

Standard

: 0.95 - 1.4 mm (0.0374 - 0.0551 in)

Limit value

: 0.7 mm (0.0276 in)

SMT140

SCIA0954E

FINAL DRIVE

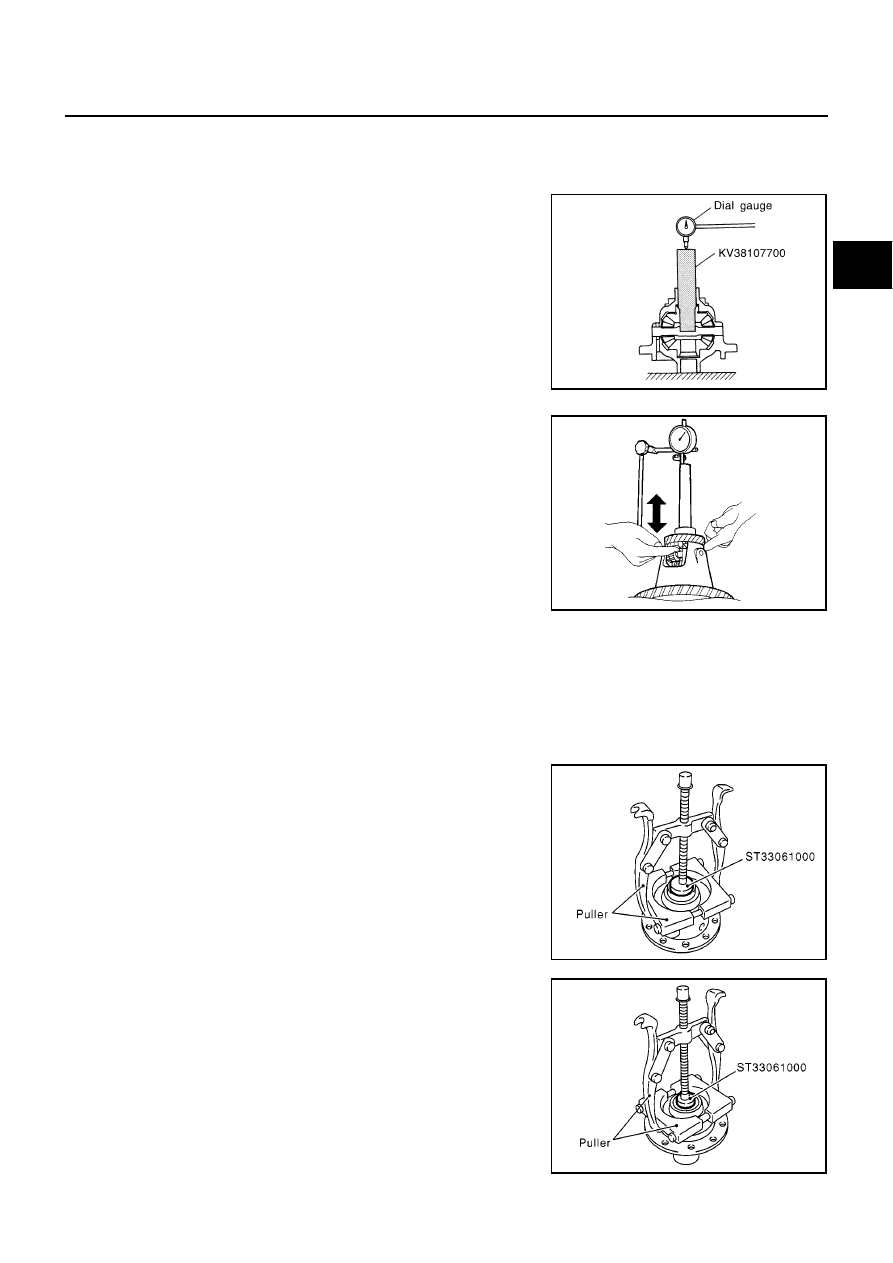

MT-55

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

FINAL DRIVE

PFP:38411

Assembly and Disassembly

ECS00960

PRE-INSPECTION

●

Check the clearance between side gear and differential case as
follows.

1.

Clean final drive assembly sufficiently to prevent side gear thrust
washer, differential case, side gear, and other parts from sticking
by gear oil.

2.

Upright the differential case so that the side gear to be mea-
sured faces upward.

3.

Place final drive adapter and dial gauge onto side gear. Move
side gear up and down, and measure the clearance.

CAUTION:

There should be no resistance and gears should rotate
freely.

4.

If not within specification, adjust the clearance by changing thrust washer thickness.

5.

Turn differential case upside down, and measure the clearance between side gear and differential case on
the other side in the same way.

DISASSEMBLY

1.

Remove mounting bolts. Then, separate the final gear from differential case.

2.

Remove speedometer drive gear.

3.

Using a drift and puller, remove differential side bearing (clutch
housing side).

4.

Using a drift and puller, remove differential side bearing (tran-
saxle case side).

SMT610AH

Clearance
between side gear
and differential
case

: 0.1 - 0.2 mm (0.004 - 0.008 in)

SMT611A

MCIA0019E

SCIA0907E

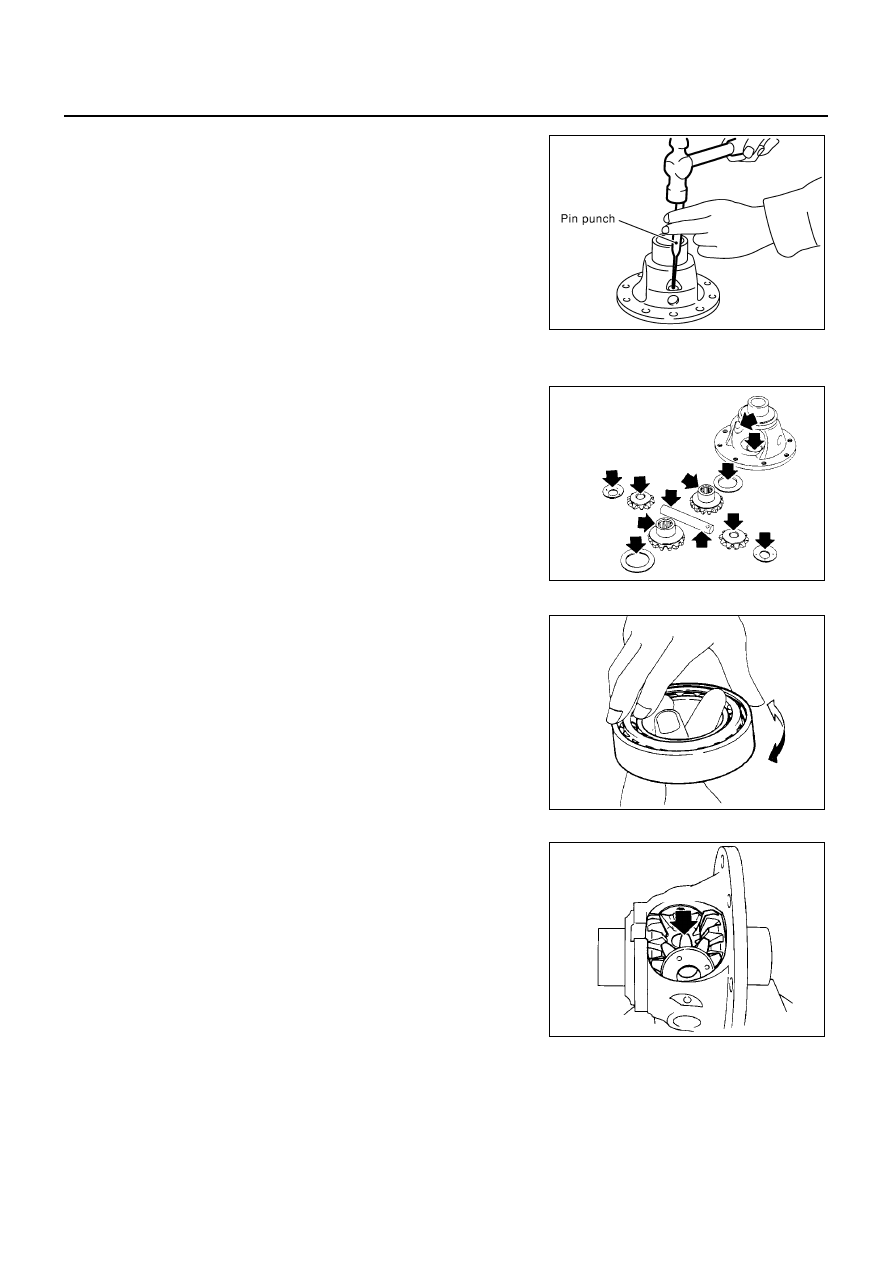

MT-56

[RS6F51R]

FINAL DRIVE

5.

Using a pin punch, pull out lock pin and pinion mate shaft.

6.

Rotate pinion mate gears, and remove pinion mate gears, pinion
mate thrust washers, side gears, and side gear thrust washers
from differential case.

INSPECTION AFTER DISASSEMBLY
Gear Washer, Shaft and Case

●

Check side gears, side gear thrust washers, pinion mate shaft,
pinion mate gears, pinion mate thrust washers and differential
case. If necessary, replace with a new one.

Bearing

●

Check for bearing damage and rough rotation. If necessary,
replace with a new one.

CAUTION:

When replacing tapered roller bearing, replace outer and
inner race as a set.

ASSEMBLY

1.

Apply gear oil to sliding area of differential case, each gear, and
thrust washer.

2.

Install side gear thrust washer and side gears into differential
case.

3.

While rotating pinion mate thrust washers and pinion mate
gears, aligning them diagonally, install them into differential
case.

SCIA0908E

MTK0135D

SPD715

SMT839

FINAL DRIVE

MT-57

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

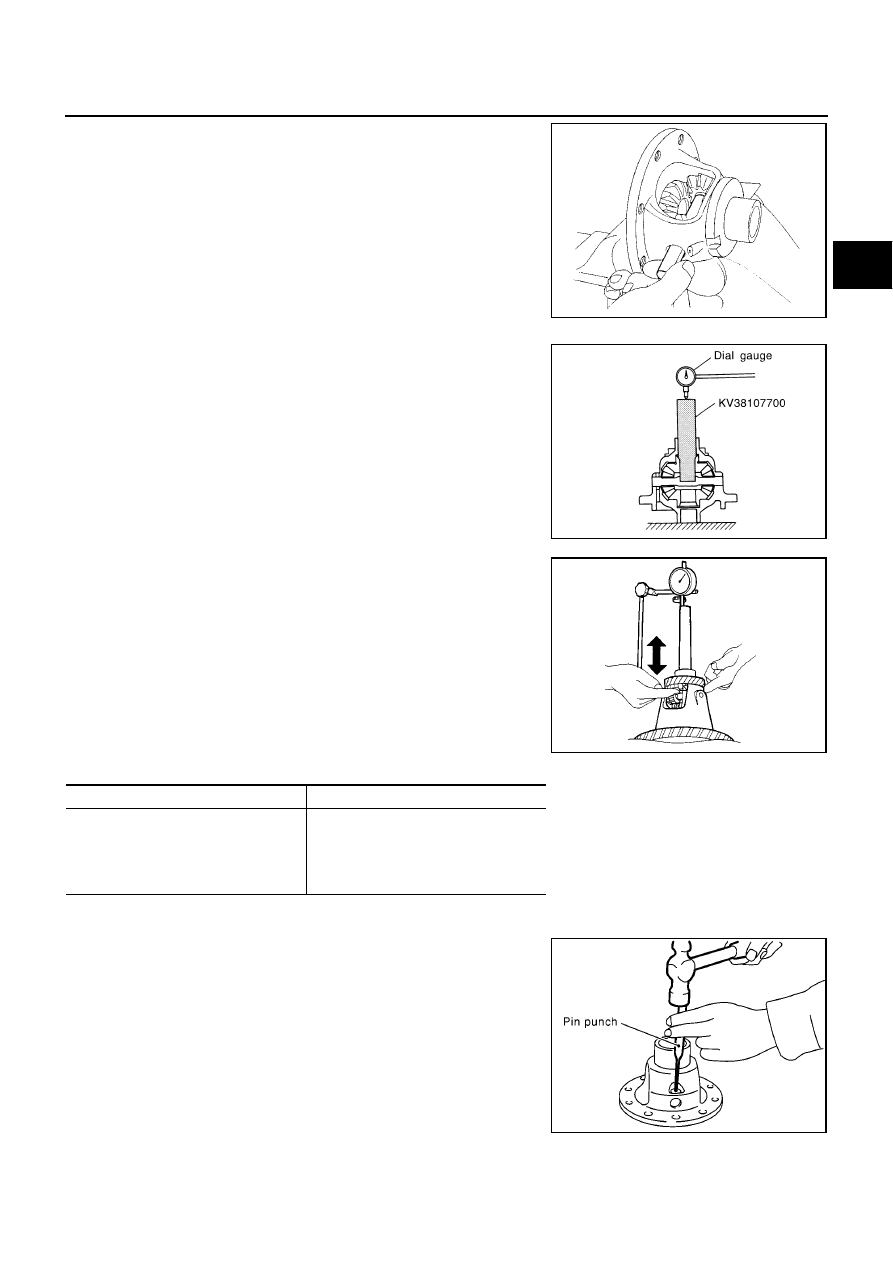

4.

Insert pinion mate shaft into differential case.

CAUTION:

Be sure not to damage pinion mate thrust washers.

5.

Measure end play of side gears following procedure below.
Then select side gear thrust washer.

a.

Upright the differential case so that its side gear to be measured
face upward.

b.

Place final drive adapter and dial gauge onto side gears.

c.

Move side gears up and down to measure end play, and select
thrust washer so that it satisfies standard.

CAUTION:

●

There should be no resistance and gears should rotate
freely.

●

Place differential case upside down. Be sure to measure
end play for opposite side-gears likewise.

Thrust washer

CAUTION:

Only one thrust washer can be selected.

6.

Using a pin punch (special service tool), drive a lock pin into the
pinion mate shaft.

CAUTION:

Do not reuse the lock pin.

MTK0132D

SMT610AH

End play standard
value

: 0.1 - 0.2 mm (0.004 - 0.008 in)

SMT611A

Shim thickness

Part number

0.75 mm (0.0295 in)
0.80 mm (0.0315 in)
0.85 mm (0.0335 in)
0.90 mm (0.0354 in)
0.95 mm (0.0374 in)

38424 81X00
38424 81X01
38424 81X02
38424 81X03
38424 81X04
