MT-42

[RS6F51R]

INPUT SHAFT AND GEARS

●

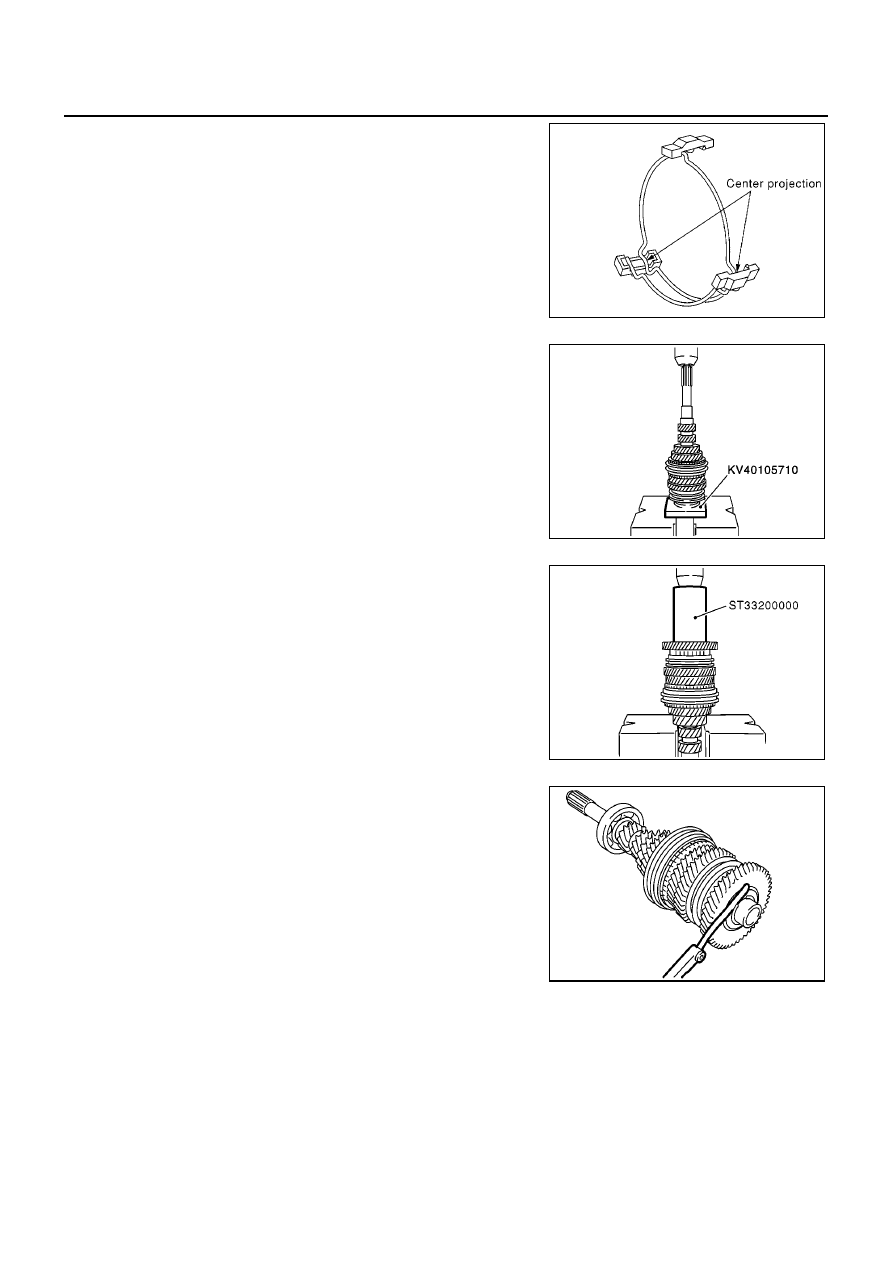

Be sure not to hook center projection of 2 spread springs
on same shifting insert.

13. Install 5th-6th synchronizer hub assembly.

CAUTION:

Align grooves of 5th-6th shifting insert and 5th-6th baulk
ring.

14. Install 6th needle bearing, 6th input gear onto 6th bushing, and

then install them onto input shaft.

15. Install snap ring onto input shaft, and check that end play (gap

between snap ring and groove) of 6th bushing satisfies stan-
dard.

●

If measurement is outside the standard range, select snap
ring.

SMT136E

SCIA0928E

SCIA0969E

End play standard value

: 0 - 0.1 mm (0 - 0.004 in)

SCIA0970E

INPUT SHAFT AND GEARS

MT-43

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

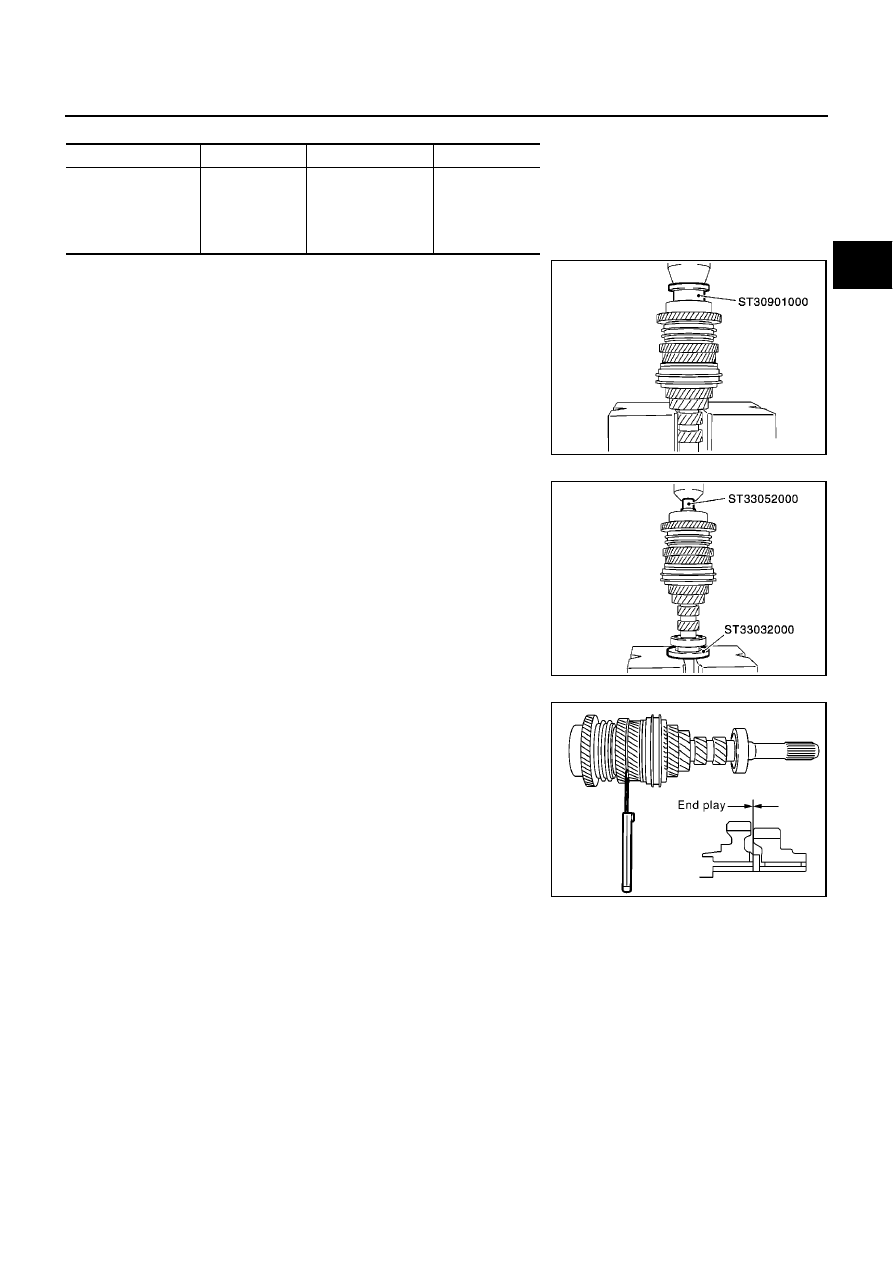

Snap Rings

16. Install input shaft rear bearing.

CAUTION:

Install input shaft rear bearing with its brown surface facing
the 6th input gear side.

17. Install input shaft front bearing.

18. Install oil channel onto input shaft.

19. Check end play of 3rd, 4th, 5th and 6th input gears.

Thickness

Part number

Thickness

Part number

1.76 mm (0.0693 in)
1.81 mm (0.0713 in)
1.86 mm (0.0732 in)
1.91 mm (0.0752 in)
1.96 mm (0.0772 in)

32204 8H511

32204 8H512
32204 8H513
32204 8H514
32204 8H515

2.01 mm (0.0791 in)
2.06 mm (0.0811 in)
2.11 mm (0.0831 in)
2.16 mm (0.0850 in)
2.21 mm (0.0870 in)

32204 8H516
32204 8H517
32204 8H518
32204 8H519
32204 8H520

SCIA0971E

SCIA0972E

End play standard value

3rd gear

: 0.18 - 0.31 mm (0.0071 - 0.0122 in)

4th gear

: 0.20 - 0.30 mm (0.0079 - 0.0118 in)

5th gear

: 0.06 - 0.16 mm (0.0024 - 0.0063 in)

6th gear

: 0.06 - 0.16 mm (0.0024 - 0.0063 in)

SCIA0966E

MT-44

[RS6F51R]

MAINSHAFT AND GEARS

MAINSHAFT AND GEARS

PFP:32241

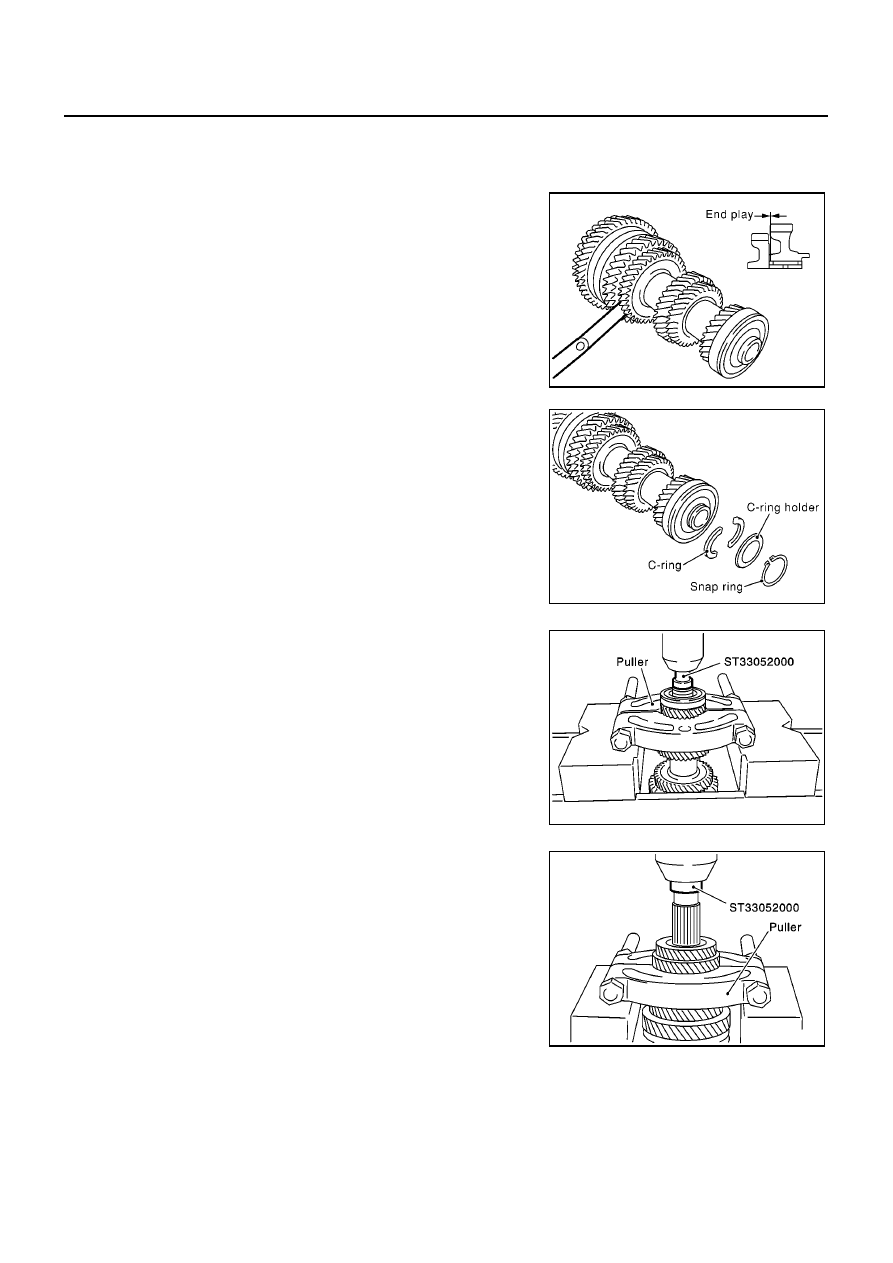

Assembly and Disassembly

ECS0095Y

DISASSEMBLY

1.

Before disassembling, measure end play of 1st and 2nd main
gears.

2.

Remove the snap ring.

3.

Remove C-ring holder, and then mainshaft C-ring.

4.

Remove mainshaft rear bearing, adjust shim and 6th main gear.

5.

Remove 5th-6th mainshaft spacer.

6.

Remove 4th main gear and 5th main gear simultaneously.

7.

Remove adjusting shim.

8.

Remove 3rd & 4th mainshaft spacer.

End play standard value

1st gear

: 0.20 - 0.30 mm (0.0079 - 0.0118 in)

2nd gear

: 0.06 - 0.16 mm (0.0024 - 0.0063 in)

SCIA0973E

SCIA0974E

SCIA0976E

SCIA0937E

MAINSHAFT AND GEARS

MT-45

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

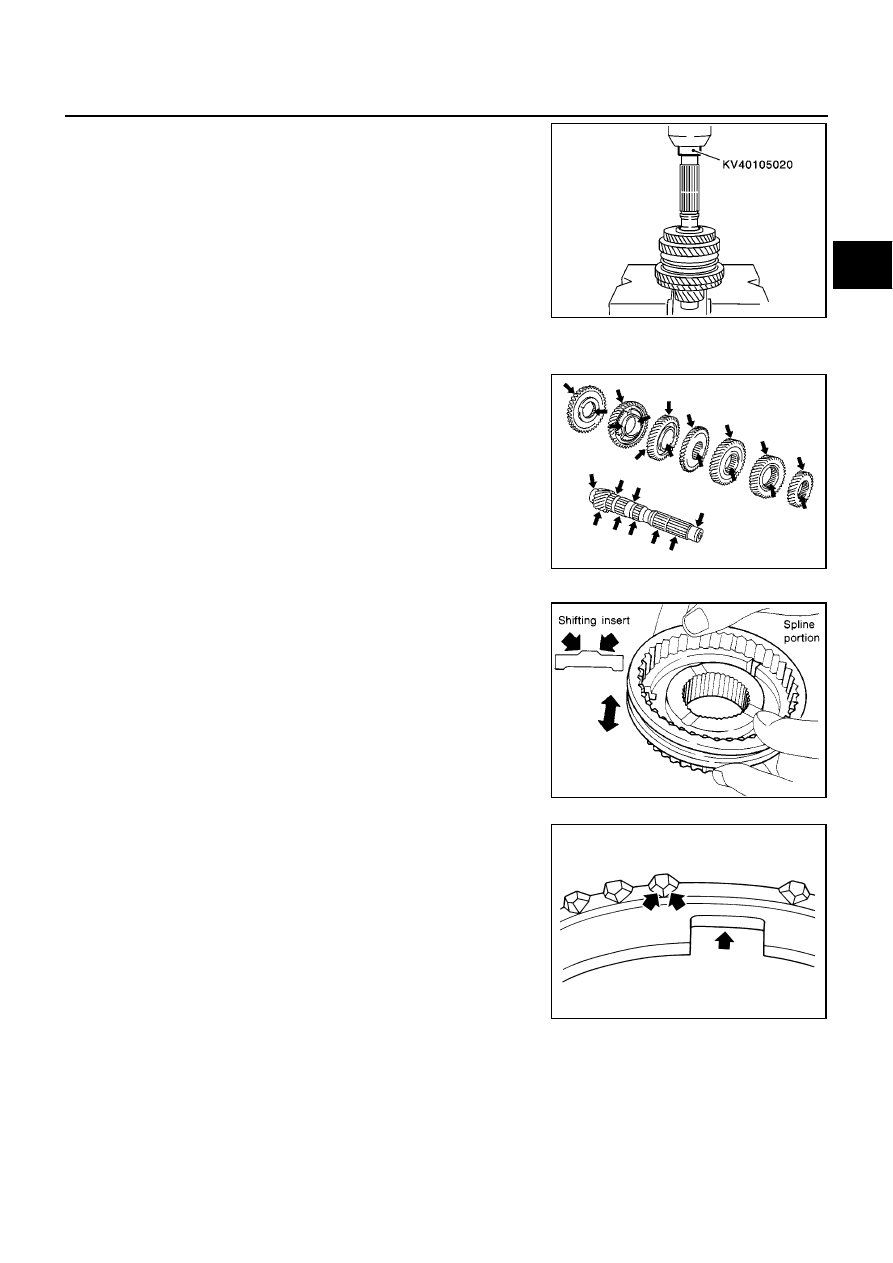

9.

Remove 3rd main gear, 2nd main gear, 2nd gear needle bear-
ing, 2nd bushing, 1st-2nd synchronizer assembly, 1st main gear,
reverse main gear, 1st gear needle bearing, and 1st bushing
simultaneously.

INSPECTION AFTER DISASSEMBLY
Mainshaft and Gears

Check items below. If necessary, replace them with new ones.

●

Damage, peeling, dent, uneven wear, bending, and other non-
standard conditions of the shaft.

●

Excessive wear, damage, peeling, and other non-standard con-
ditions of the gears.

Synchronizer

Check items below. If necessary, replace them with new ones.

●

Damage and unusual wear on contact surfaces of coupling
sleeve, synchronizer hub, and shifting insert.

●

Coupling sleeve and synchronizer hub must move smoothly.

●

If any crack, damage, or excessive wear is found on cam face of
baulk ring or working face of insert, replace it.

SCIA0938E

SCIA1076J

SMT387A
