SLC252B

INSPECTION

NLLC0060

1.

Check valve seating condition at ordinary room temperatures.
It should seat tightly.

2.

Check valve opening temperature and maximum valve lift.

Standard

Valve opening temperature

Above 80 - 84°C (176 - 183°F)

Valve lift

More than 10 mm/95°C

(0.39 in/203°F)

3.

Then check if valve closes at 5°C (9°F) below valve opening
temperature.

ENGINE COOLING SYSTEM

YD

Thermostat (Cont’d)

LC-38

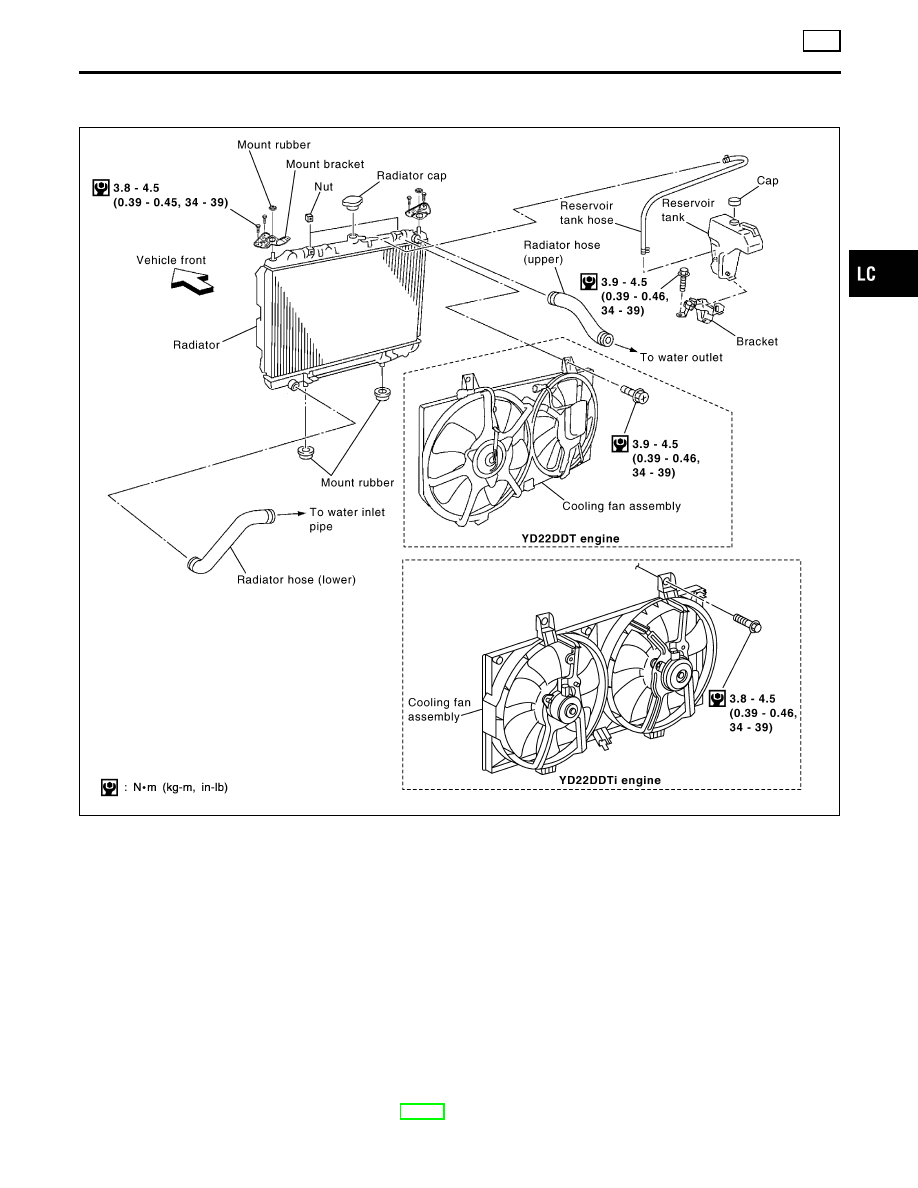

Radiator

COMPONENTS

NLLC0083

YLC048

REMOVAL AND INSTALLATION

NLLC0063

1. Remove under cover.
2. Drain coolant by removing lower radiator hose.
3. Disconnect radiator upper and lower hoses.
4. Remove radiator shroud.
5. Disconnect reservoir tank hose.
6. Remove radiator mounting bracket.
7. Remove radiator.
8. After repairing or replacing radiator, install any part removed in reverse order of removal.
When filling radiator with coolant, refer to LC-40, “Changing Engine Coolant”.

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

YD

Radiator

LC-39

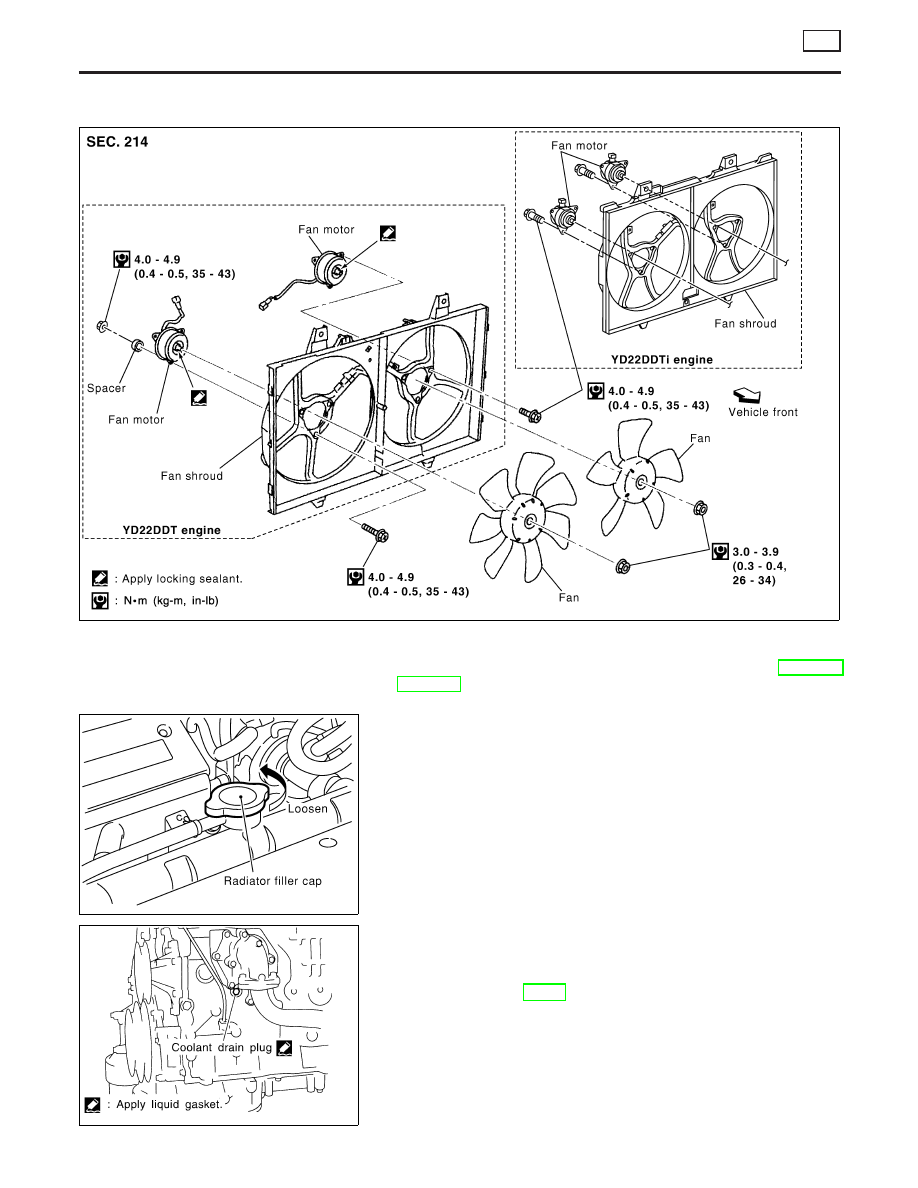

Cooling Fan

NLLC0064

COMPONENTS

NLLC0064S01

YLC049

CONTROL SYSTEM

NLLC0064S02

Cooling fans are controlled by ECM. For details, refer to EC-1072
or EC-1364, “TROUBLE DIAGNOSIS FOR OVERHEAT”.

SMA033D

JLC295B

Changing Engine Coolant

NLLC0079

WARNING:

To avoid the danger of being scalded, never change the cool-
ant when the engine is hot.

— DRAINING ENGINE COOLANT —

NLLC0079S01

1.

Disconnect lower radiator hose, and remove radiator cap.

‰

Be careful not to allow coolant to contact drive belts.

‰

Cover the exhaust tube heat shield to prevent from splashing
coolant.

2.

Remove reservoir tank, drain coolant, then clean reservoir
tank.

3.

Remove drain plug of cylinder block.

4.

Check drained coolant for contaminants such as rust, corro-
sion or discoloration. If contaminated flush engine cooling
system, refer to LC-41, “FLUSHING COOLING SYSTEM”.

ENGINE COOLING SYSTEM

YD

Cooling Fan

LC-40

SMA182B

— REFILLING ENGINE COOLANT —

NLLC0079S02

1.

Install reservoir tank, lower radiator hose and cylinder block
drain plug.

I

Apply sealant to the thread of cylinder block drain plugs.

: 8 - 11 N·m (0.8 - 1.2 kg-m, 70 - 104 in-lb)

2.

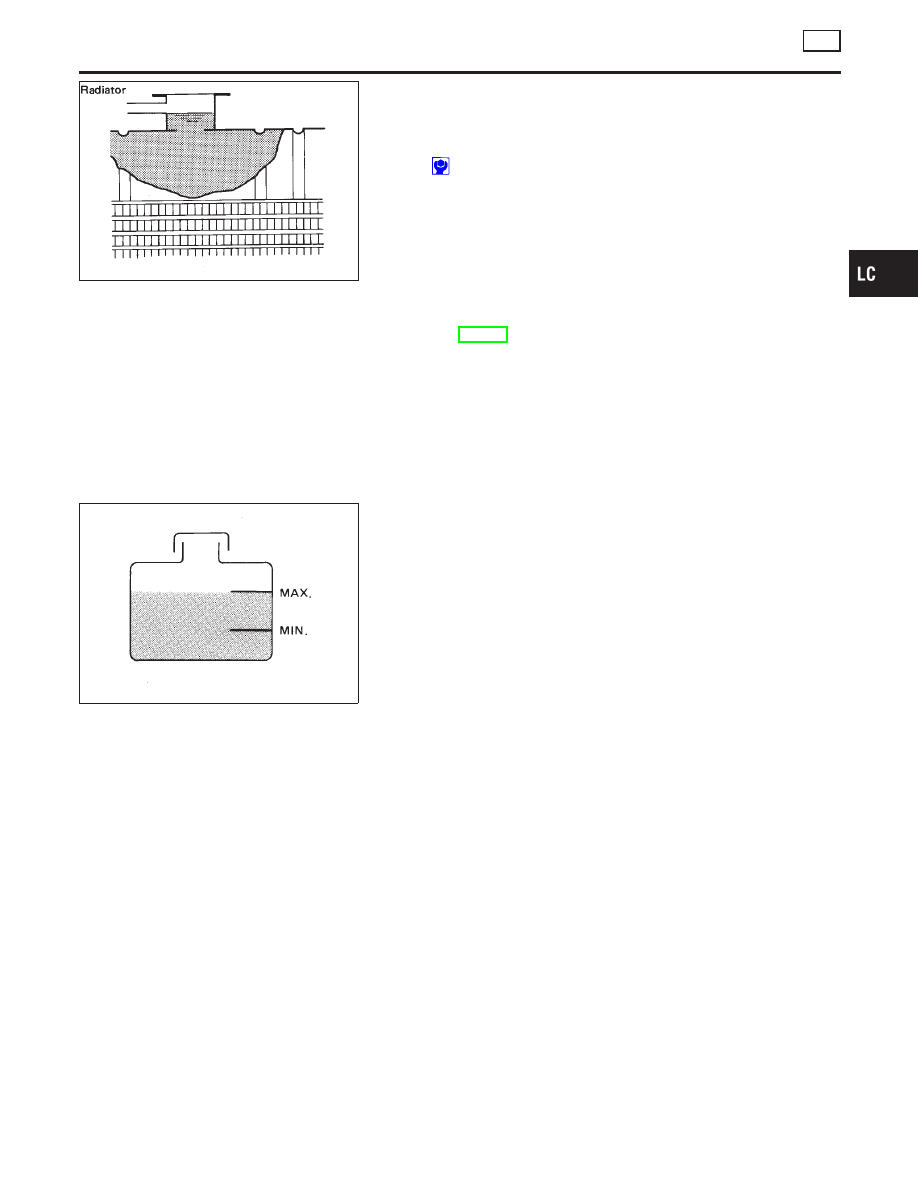

Fill radiator to specified level.

I

Fill coolant to the level of the radiator cap at a rate of 2



(1-3/4

Imp qt)/min or lower.

CAUTION:

If the filling rate is too fast, this could lead to air being mixed
in the coolant. Be sure to fill the coolant slowly according to
the rate indicated above.

I

Use genuine Nissan anti-freeze coolant or equivalent.

Refer to MA-20, “RECOMMENDED FLUIDS AND LUBRI-
CANTS”.

Engine coolant capacity (With reservoir tank):

7.05



(6–1/4 Imp qt)

Reservoir tank capacity:

0.7



(5/8 Imp qt)

I

Pour coolant through coolant filler neck slowly to allow air
in system to escape.

SMA412B

3.

Fill reservoir tank to specified level.

4.

Warm up engine to normal operating temperature without
radiator cap installed.

I

If coolant overflows radiator filler hole, install radiator cap.

5.

Run engine at 3,000 rpm for 10 seconds and return to idle
speed with radiator cap installed.

I

Repeat two or three times.

Watch coolant temperature gauge so as not to overheat the
engine.
6.

Stop engine and cool it down.

I

Cool down using a fan to reduce the time.

I

If necessary, refill radiator up to filler neck with coolant.

7.

Refill reservoir tank to MAX level line with coolant.

8.

Repeat steps 4 through 7 two or more times with radiator cap
installed until coolant level no longer drops.

9.

Check cooling system for leaks with engine running.

10. Warm up engine, and check for sound of coolant flow while

running engine from idle up to 3,000 rpm with heater tempera-
ture controller set at several positions between COOL and
HOT.

I

Sound may be noticeable at heater water cock.

11. If sound is heard, bleed air from cooling system by repeating

steps 4 through 7 until coolant level no longer drops

I

Clean excess coolant from engine.

— FLUSHING COOLING SYSTEM —

NLLC0079S03

1.

Fill radiator and reservoir tank with water and reinstall radiator
cap.

2.

Run engine and warm it up to normal operating temperature.

3.

Rev engine two or three times under no-load.

4.

Stop engine and wait until it cools down.

5.

Drain water.

6.

Repeat steps 1 through 5 until clear water begins to drain from

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

YD

Changing Engine Coolant (Cont’d)

LC-41
