Water Pump

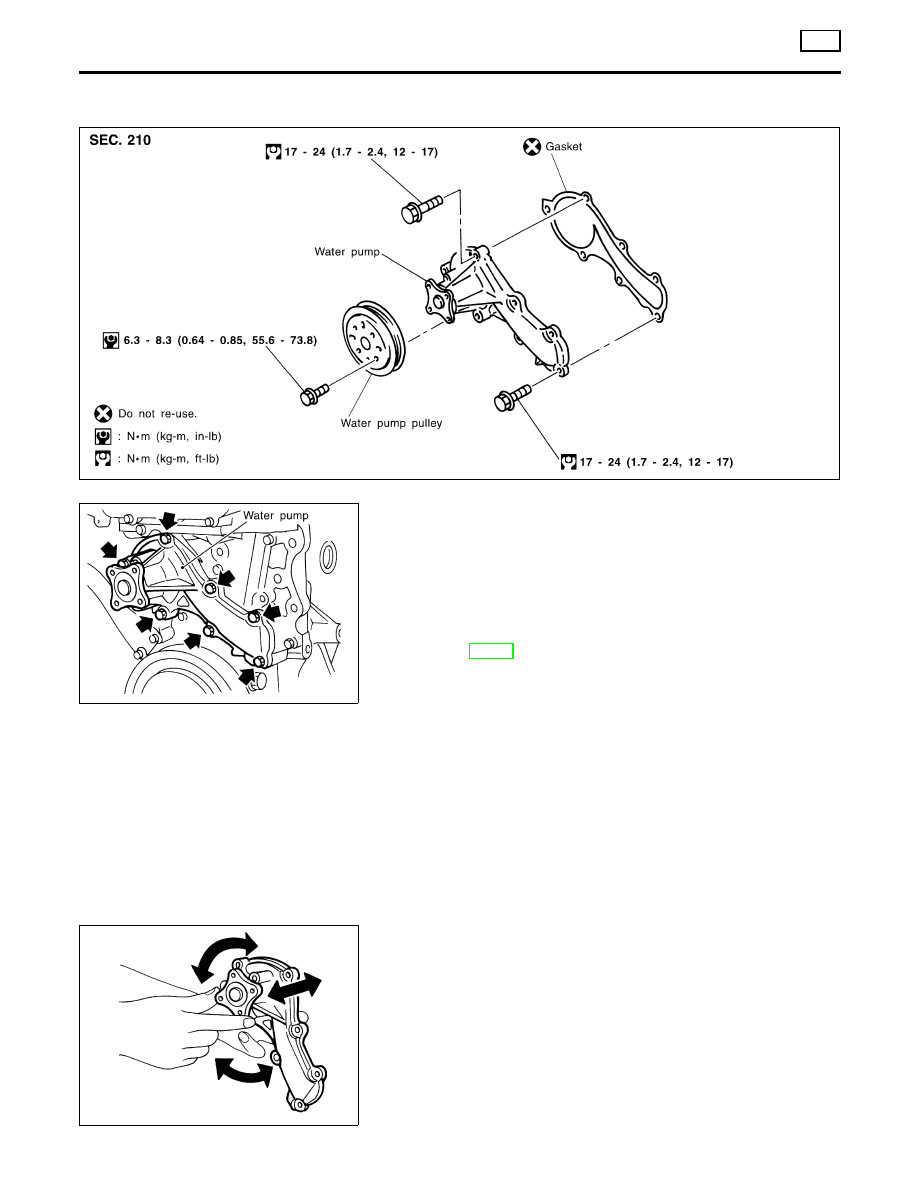

REMOVAL AND INSTALLATION

NLLC0018

SEM858F

SEM859F

CAUTION:

I

When removing water pump assembly, be careful not to
get coolant on drive belt.

I

Water pump cannot be disassembled and should be
replaced as a unit.

I

After installing water pump, and check for leaks using
radiator cap tester.

1.

Drain engine coolant.
Refer to LC-18, “Changing Engine Coolant”.

2.

Remove drive belts and idler pulley.

3.

Loosen water pump pulley bolts.

4.

Remove water pump pulley.

5.

Remove front right wheel.

6.

Remove front right undercover and front right fender protector.

7.

Remove water pump bolts.

8.

Remove water pump.

9.

Reinstall parts in reverse order of removal.

SEM860F

INSPECTION

NLLC0019

I

Check body assembly and vane for rust or corrosion.

I

Check for rough operation due to excessive end play.

ENGINE COOLING SYSTEM

QG

Water Pump

LC-14

Thermostat

REMOVAL AND INSTALLATION

NLLC0021

SEM861F

Be careful not to spill coolant over engine compartment. Use
a rag to absorb coolant.
1.

Drain engine coolant.
Refer to LC-18, “Changing Engine Coolant”.

2.

Remove water inlet, then take out thermostat.

SEM862F

3.

Install gum ring to thermostat.

SEM863F

4.

Install thermostat with jiggle valve or air bleeder at upper side.
After installation, run engine for a few minutes, and check
for leaks.

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ENGINE COOLING SYSTEM

QG

Thermostat

LC-15

SLC343

INSPECTION

NLLC0022

1.

Check for valve seating condition at normal room temperature.
It should seat tightly.

2.

Check valve opening temperature and valve lift.

Valve opening temperature

°C (°F)

82 (180)

Valve lift

mm/°C (in/°F)

More than 8/95 (0.31/203)

3.

Then check if valve closes at 5°C (9°F) below valve opening
temperature.

Radiator

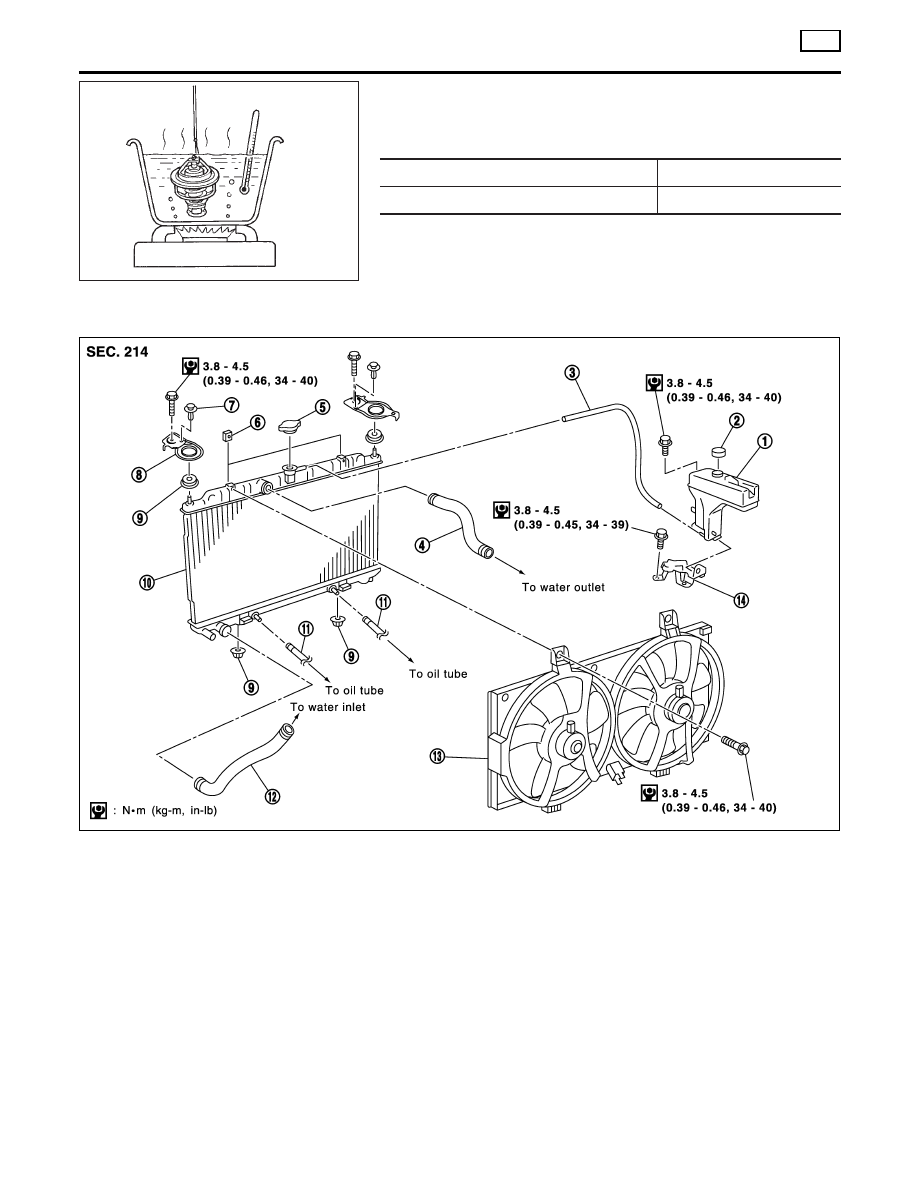

COMPONENTS

NLLC0025

PBIC1072E

1.

Reservoir tank

2.

Cap

3.

Reservoir tank hose

4.

Radiator hose

5.

Radiator cap

6.

Nut

7.

Clip

8.

Mounting bracket

9.

Mounting rubber

10. Radiator

11. A/T oil cooler hose
12. Upper radiator hose
13. Cooling fan assembly
14. Bracket

ENGINE COOLING SYSTEM

QG

Thermostat (Cont’d)

LC-16

Cooling Fan

NLLC0026

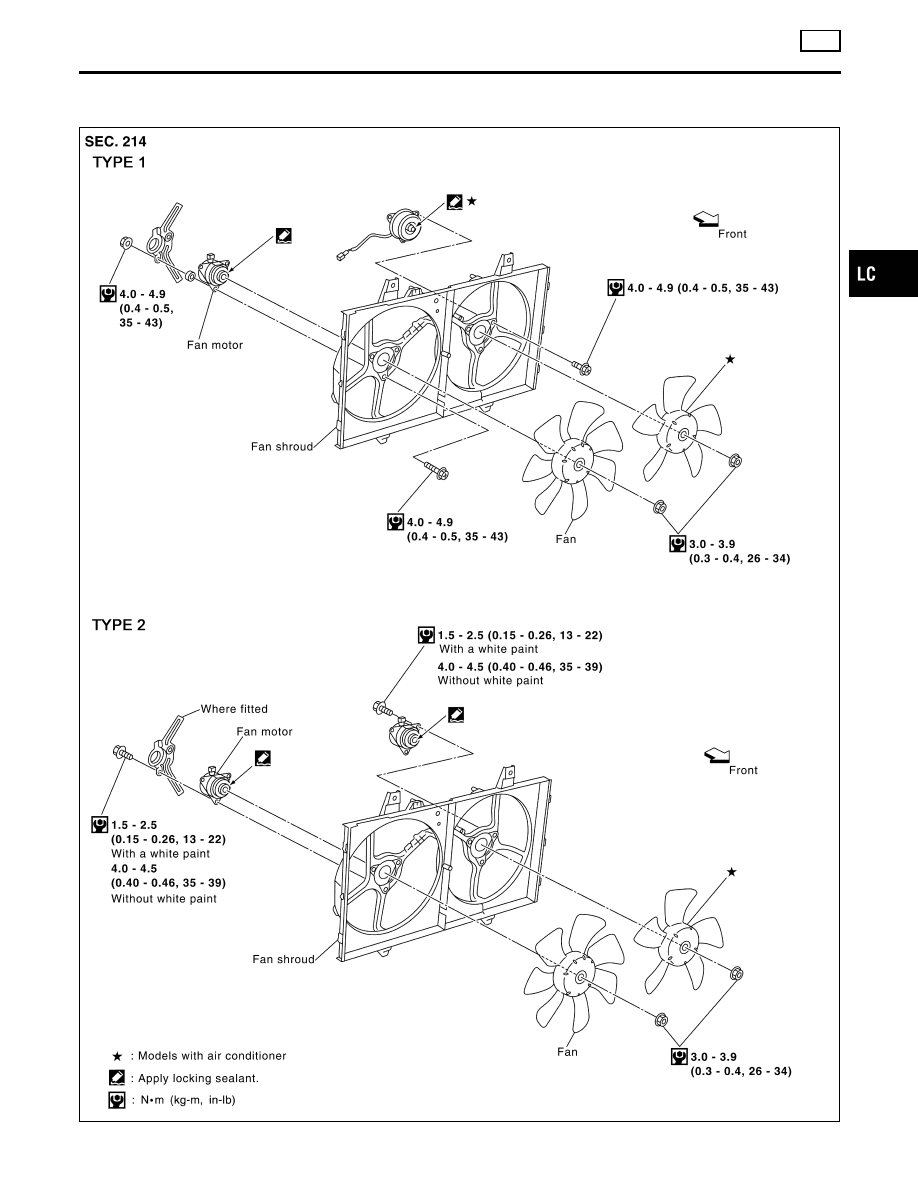

COMPONENTS

NLLC0026S01

YLC011

GI

MA

EM

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX
