EM-228

[YD]

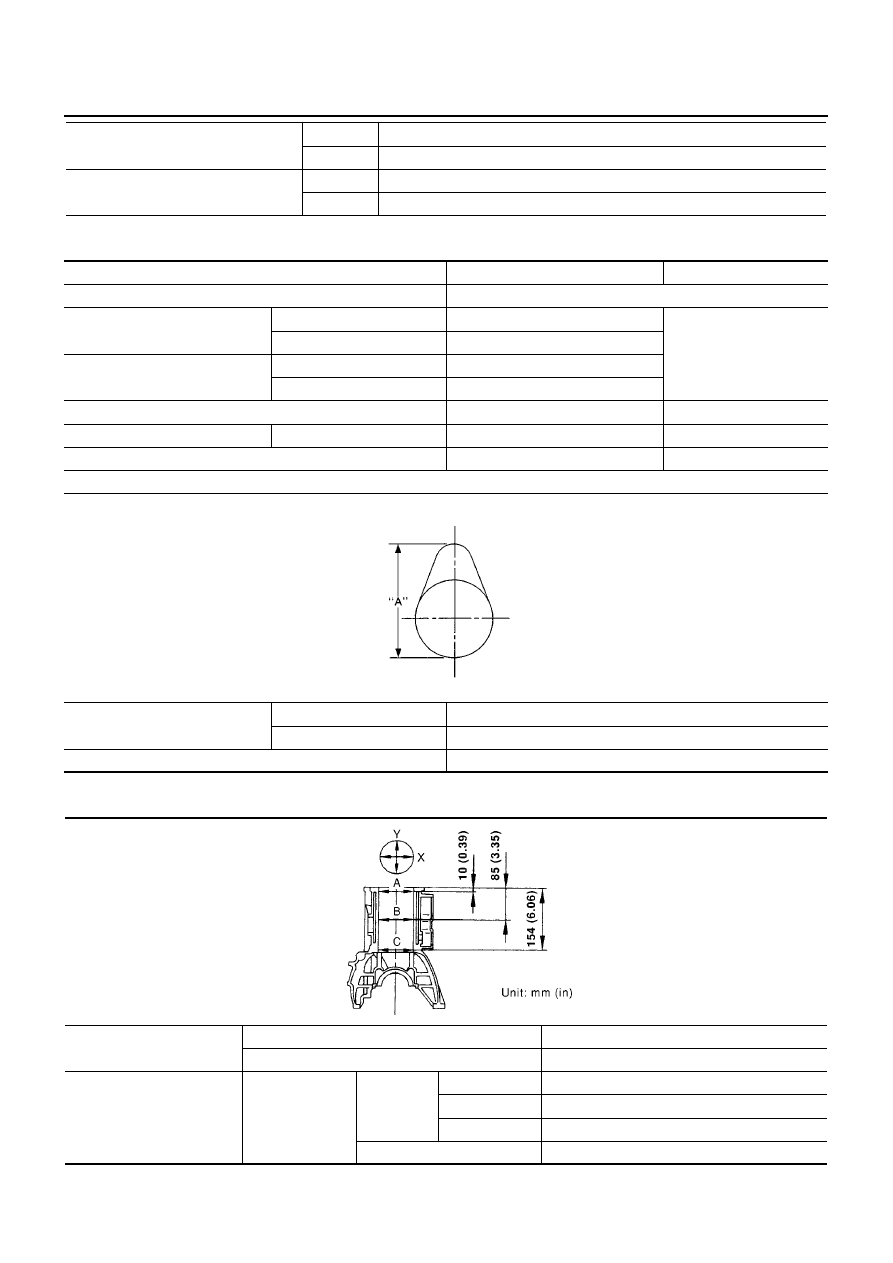

SERVICE DATA AND SPECIFICATIONS (SDS)

CAMSHAFT AND CAMSHAFT BEARING

Unit: mm (in)

CYLINDER BLOCK

Unit: mm (in)

Depth (H)

Intake

8.83 - 9.13 (0.3476 - 0.3594)

Exhaust

9.06 - 9.36 (0.3567 - 0.3685)

Projection (L)

Intake

36.53 - 36.98 (1.4382 - 1.4559)

Exhaust

36.53 - 37.01 (1.4382 - 1.4571)

Item

Standard

Limit

Camshaft oil clearance

0.045 - 0.086 (0.0018 - 0.0034)

Camshaft bracket inner diameter

No.1

30.500 - 30.521 (1.2008 - 1.2016)

—

No. 2, 3, 4, 5

24.000 - 24.021 (0.9449 - 0.9457)

Camshaft journal outer diameter

No. 1

30.435 - 30.455 (1.1982 - 1.1990)

No. 2, 3, 4, 5

23.935 - 23.955 (0.9423 - 0.9431)

Camshaft runout [TIR*]

—

0.02 (0.0008)

Camshaft sprocket runout [TIR*]

Less than 0.15 (0.0059)

—

Camshaft end play

0.070 - 0.148 (0.0028 - 0.0058)

0.24 (0.0094)

*: Total indicator reading

Cam height “A”

Intake

39.505 - 39.695 (1.5553 - 1.5628)

Exhaust

39.905 - 40.095 (1.5711 - 1.5785)

Wear limit of cam height

0.15 (0.0059)

SEM671

Surface flatness

Standard

Less than 0.03 (0.0012)

Limit

0.04 (0.0016)

Cylinder bore

Inner diameter

Standard

Grade No. 1

86.000 - 86.010 (3.3858 - 3.3862)

Grade No. 2

86.010 - 86.020 (3.3862 - 3.3866)

Grade No. 3

86.020 - 86.030 (3.3866 - 3.3870)

Wear limit

0.07 (0.0028)

PBIC0763E

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-229

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

PISTON, PISTON RING AND PISTON PIN
Available Piston

Unit: mm (in)

Piston Ring

Unit: mm (in)

Piston Pin

Unit: mm (in)

*: Values measured at ambient temperature of 20

°

C (68

°

F)

Out-of-round (X

−

Y)

Less than 0.015 (0.0006)

Taper (C - A)

Less than 0.010 (0.0004)

Main journal inner diameter (Without bearing)

66.654 - 66.681 (2.6242 - 2.6252)

Difference in inner diameter
between cylinders

Limit

Less than 0.05 (0.0020)

Piston skirt diameter “A”

Standard

Grade No. 1

85.928 - 85.942 (3.3830 - 3.3835)

Grade No. 2

85.938 - 85.952 (3.3834 - 3.3839)

Grade No. 3

85.948 - 85.962 (3.3838 - 3.3843)

0.25 (0.0098) O/S (Service)

86.188 - 86.202 (3.3932 - 3.3938)

0.50 (0.0197) O/S (Service)

86.438 - 86.452 (3.4031 - 3.4036)

“a” dimension

11.0 (0.43)

Piston pin bore diameter

28.003 - 28.009 (1.1025 - 1.1027)

Piston clearance to cylinder block

0.058 - 0.082 (0.0023 - 0.0032)

MBIA0026E

Item

Standard

Limit

Side clearance

Top

0.050 - 0.090 (0.0020 - 0.0035)

0.2 (0.008)

2nd

0.050 - 0.090 (0.0020 - 0.0035)

0.1 (0.004)

Oil ring

0.030 - 0.070 (0.0012 - 0.0028)

—

End gap

Top

0.20 - 0.30 (0.0079 - 0.0118)

1.0 (0.039)

2nd

0.31 - 0.51 (0.0122 - 0.0201)

1.0 (0.039)

Oil (rail ring)

0.30 - 0.55 (0.0118 - 0.0217)

1.0 (0.039)

Piston pin outer diameter

27.995 - 28.000 (1.1022 - 1.1024)

Interference fit of piston pin to piston

0.003 - 0.014 (0.0001 - 0.0006)

Piston pin to connecting rod bushing clearance

Standard

0.026 - 0.044 (0.0010 - 0.0017)

Limit

0.057 (0.0022)

EM-230

[YD]

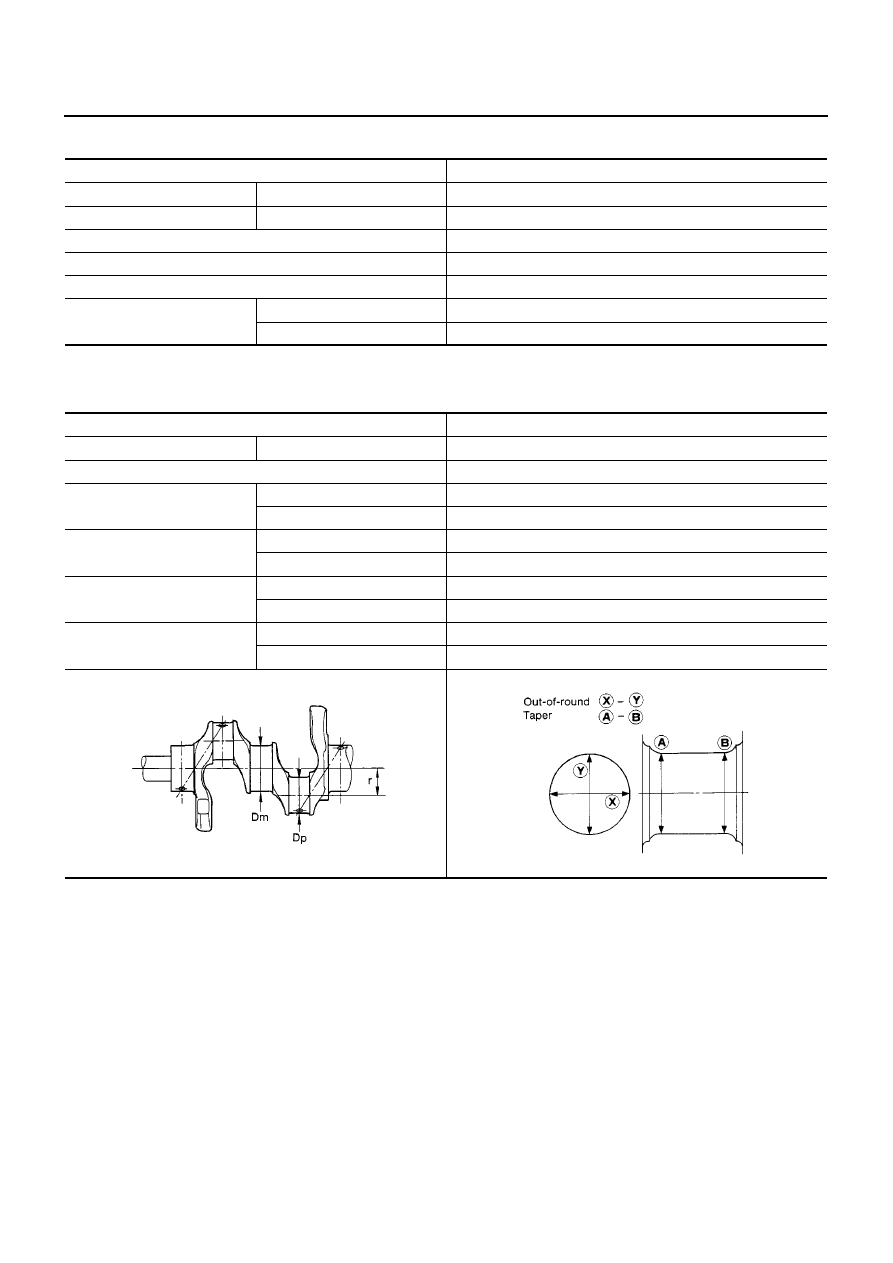

SERVICE DATA AND SPECIFICATIONS (SDS)

CONNECTNG ROD

Unit: mm (in)

*: After installing in connecting rod

CRANKSHAFT

Unit: mm (in)

*: Total indicator reading

Center distance

157.5 (6.201)

Bend [per 100 (3.94)]

Limit

0.12 (0.0047)

Torsion [per 100 (3.94)]

Limit

0.12 (0.0047)

Connecting rod small end inner diameter

30.080 - 31.000 (1.1842 - 1.2205)

Piston pin bushing inner diameter*

28.026 - 28.038 (1.1034 - 1.1039)

Connecting rod big end inner diameter*

55.000 - 55.013 (2.1654 - 2.1659)

Side clearance

Standard

0.200 - 0.350 (0.0079 - 0.0138)

Limit

0.4 (0.0157)

Main journal dia. “Dm”

62.951 - 62.975 (2.4784 - 2.4793)

Pin journal dia. “Dp”

51.954 - 51.974 (2.0454 - 2.0462)

Center distance “r”

46.97 - 47.03 (1.8492 - 1.8516)

Out-of-round (X

−

Y)

Standard

Less than 0.003 (0.0001)

Limit

0.005 (0.0002)

Taper (A

−

B)

Standard

Less than 0.003 (0.0001)

Limit

0.005 (0.0002)

Runout [TIR*]

Standard

0.05 (0.002.)

Limit

0.10 (0.0039)

Side clearance

Standard

0.10 - 0.25 (0.0039 - 0.0098)

Limit

0.30 (0.0118)

SEM645

SEM715

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-231

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

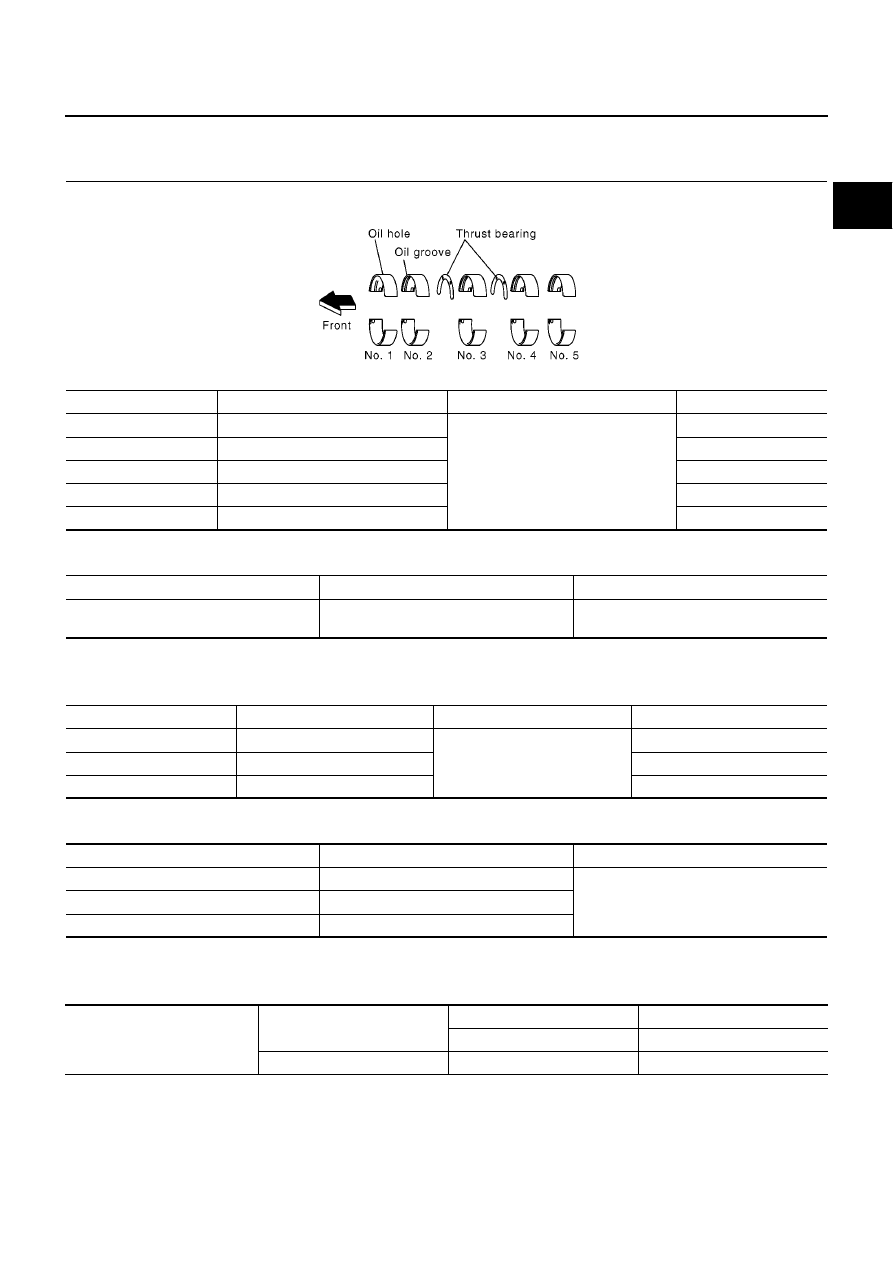

AVAILABLE MAIN BEARING
Main bearing

Unit: mm (in)

Under size

Unit: mm (in)

AVAILABLE CONNECTING ROD BEARING
Connecting Rod Bearing

Unit: mm (in)

Under size

Unit: mm (in)

MISCELLANEOUS COMPONENTS
Flywheel

Unit: mm (in)

*: Total indicator reading

Grade number

Thickness “T”

Width “W”

Identification color

0

1.816 - 1.820 (0.0715 - 0.0717)

19.9 - 20.1 (0.783 - 0.791)

Black

1

1.820 - 1.824 (0.0717 - 0.0718)

Red

2

1.824 - 1.828 (0.0718 - 0.0720)

Green

3

1.828 - 1.832 (0.0720 - 0.0721)

Yellow

4

1.832 - 1.836 (0.0721 - 0.0723)

Blue

SEM255G

Size

Thickness

Main journal diameter “Dm”

0.25 (0.0098)

1.949 - 1.953 (0.0767 - 0.0769)

Grind so that bearing clearance is the
specified value.

Grade number

Thickness “T”

Width “W”

Identification color (mark)

0

1.492 - 1.496 (0.0587 - 0.0589)

22.9 - 23.1

(0.902 - 0.909)

Black

1

1.496 - 1.500 (0.0589 - 0.0591)

Brown

2

1.500 - 1.504 (0.0591 - 0.0592)

Green

Size

Thickness

Crank pin journal diameter “Dp”

0.08 (0.0031)

1.536 - 1.540 (0.0605 - 0.0606)

Grind so that bearing clearance is the
specified value.

0.12 (0.0047)

1.556 - 1.560 (0.0613 - 0.0614)

0.25 (0.0098)

1.621 - 1.625 (0.0638 - 0.0640)

Flywheel runout [TIR]*

Standard

YD22DDT engine

YD22DDTi engine

—

0.45 (0.0177) or less

Limit

0.15 (0.0059)

1.3 (0.051)
