Nissan Almera Tino V10. Manual - part 862





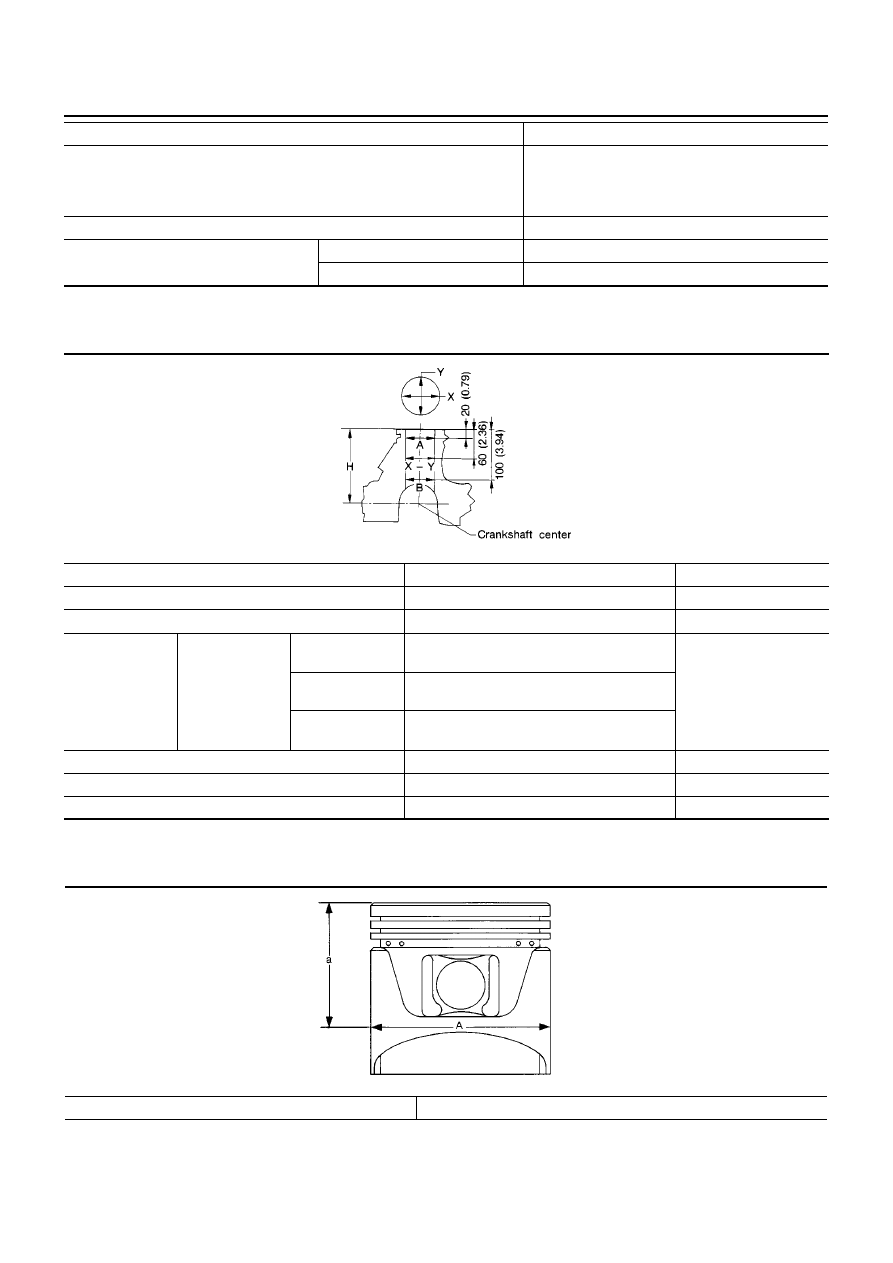

EM-104

[QG]

SERVICE DATA AND SPECIFICATIONS (SDS)

*: Total indicator reading

CYLINDER BLOCK

Unit: mm (in)

PISTON, PISTON RING AND PISTON PIN
Available Piston

Unit: mm (in)

Inner diameter of camshaft bracket

No .1

28.000 - 28.021 (1.1024 - 1.1032)

No.2, 3, 4, 5

24.000 - 24.021 (0.9449 - 0.9457)

Camshaft journal clearance

0.045 - 0.086 (0.0018 - 0.0034)

Camshaft end play

Intake

0.070 - 0.143 (0.0028 - 0.0056)

Exhaust

0.115 - 0.188 (0.0045 - 0.0074)

Standard

Standard

Limit

Surface flatness

Less than 0.03 (0.0012)

0.1 (0.004)

Height “H” (nominal)

213.95 - 214.05 (8.4232 - 8.4271)

—

Cylinder bore
inner diameter

Standard

Grade No. 1

80.000 - 80.010

(3.1496 - 3.1500)

0.2 (0.008)

Grade No. 2

80.010 - 80.020

(3.1500 - 3.1504)

Grade No. 3

80.020 - 80.030

(3.1504 - 3.1508)

Out-of-round (X

−

Y)

Less than 0.015 (0.0006)

—

Taper (A

−

B)

Less than 0.01 (0.0004)

—

Difference in inner diameter between cylinders

0.05 (0.0020)

0.2 (0.008)

SEM171D

Standard

SEM882E

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-105

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

Piston Ring

Unit: mm (in)

Piston Pin

Unit: mm (in)

CONNECTING ROD

Unit: mm (in)

*: After installing in connecting rod

CRANKSHAFT

Unit: mm (in)

Piston skirt diame-
ter “A”

Standard

Grade No. 1

79.965 - 79.975

(3.1482 - 3.1486)

Grade No. 2

79.975 - 79.985

(3.1486 - 3.1490)

Grade No. 3

79.985 - 79.995

(3.1490 - 3.1494)

0.5 (0.002) oversize (service)

80.215 - 80.245

(3.1581 - 3.1592)

1.0 (0.039) oversize (service)

80.465 - 80.495

(3.1679 - 3.1691)

“a” dimension

42.3 (1.665)

Piston pin hole inner diameter

18.993 - 18.999

(0.7478 - 0.7480)

Piston to bore clearance

0.025 - 0.045 (0.0010 - 0.0018)

Standard

Limit

Side clear-
ance

Top

0.040 - 0.080

(0.0016 - 0.0031)

0.110 (0.0043)

2nd

0.030 - 0.070 (0.0012 - 0.0028)

0.100 (0.0039)

Oil ring

0.045 - 0.155

(0.0018 - 0.0061)

—

End gap

Top

0.20 - 0.39 (0.0079 - 0.0154)

0.54 (0.0213)

2nd

0.32 - 0.56

(0.0126 - 0.0220)

0.67 (0.0264)

Oil (rail ring)

0.20 - 0.69 (0.0079 - 0.0272)

0.95 (0.0374)

Piston pin outer diameter

18.989 - 19.001 (0.7476 - 0.7481)

Piston pin to piston clearance

0.002 - 0.006 (0.0001 - 0.0002)

Piston pin to connecting rod bush-
ing clearance

Standard

0.005 - 0.017 (0.0002 - 0.0007)

Limit

0.023 (0.0009)

Center distance

140.45 - 140.55 (5.5295 - 5.5335)

Bend [per 100 (3.94)]

Limit

0.15 (0.0059)

Torsion [per 100 (3.94)]

Limit

0.30 (0.0118)

Connecting rod bushing inner diameter* (small end)

19.000 - 19.012 (0.7480 - 0.7485)

Connecting rod big end inner diameter

43.000 - 43.013 (1.6929 - 1.6934)

Side clearance

Standard

0.20 - 0.470 (0.0079 - 0.0185)

Limit

0.50 (0.0197)

Main journal dia. “Dm”

Grade No. 0

49.956 - 49.964 (1.9668 - 1.9671)

Grade No. 1

49.948 - 49.956 (1.9665 - 1.9668)

Grade No. 2

49.940 - 49.948 (1.9661 - 1.9665)

EM-106

[QG]

SERVICE DATA AND SPECIFICATIONS (SDS)

*: Total indicator reading

MAIN BEARING
Standard size

Unit: mm (in)

Undersize

Unit: mm (in)

Bearing Clearance

Unit: mm (in)

CONNECTING ROD BEARING
Standard Size

Unit: mm (in)

Undersize

Unit: mm (in)

Pin journal dia. “Dp”

Grade No. 0

39.968 - 39.974 (1.5735 - 1.5738)

Grade No. 1

39.962 - 39.968 (1.5733 - 1.5735)

Grade No. 2

39.956 - 39.962 (1.5731 - 1.5733)

Out-of-round (X

−

Y)

Standard

Less than 0.003 (0.0001)

Limit

Less than 0.005 (0.0002)

Taper (A

−

B)

Standard

Less than 0.004 (0.0002)

Limit

Less than 0.005 (0.0002)

Runout [TIR*]

Standard

Less than 0.04 (0.0016)

Limit

Less than 0.05 (0.002)

Free end play

Standard

0.060 - 0.260 (0.0024 - 0.0102)

Limit

0.3 (0.012)

Grade No.

Thickness

Identification color

0

1.826 - 1.830 (0.0719 - 0.0720)

Black

1

1.830 - 1.834 (0.0720 - 0.0722)

Red

2

1.834 - 1.838 (0.0722 - 0.0724)

Green

3

1.838 - 1.842 (0.0724 - 0.0725)

Yellow

4

1.842 - 1.846 (0.0725 - 0.0727)

Blue

Thickness

0.25 (0.0098)

1.960 - 1.964 (0.0772 - 0.0773)

0.50 (0.0197)

2.085 - 2.089 (0.0821 - 0.0822)

Main bearing clearance

Standard

0.020 - 0.044 (0.0008 - 0.0017)

Limit

0.1 (0.004)

Grade No.

Thickness

Identification color or number

0

1.503 - 1.506 (0.0592 - 0.0593)

Black

1

1.506 - 1.509 (0.0593 - 0.0594)

Red

2

1.509 - 1.512 (0.0594 - 0.0595)

Green

Grade No.

Thickness

Identification color or number

0.08 (0.0031)

1.542 - 1.546 (0.0607 - 0.0609)

—

0.12 (0.0047)

1.562 - 1.566 (0.0615 - 0.0617)

—

0.25 (0.0098)

1.627 - 1.631 (0.0641 - 0.0642)

—

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-107

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

Bearing Clearance

Unit: mm (in)

MISCELLANEOUS COMPONENTS

Unit: mm (in)

*: Total indicator reading

Tightening Torque

EBS00QEW

*1: Parts to be tightened in particular orders.
1)-: Order of tightening when tightening two or more times separately.

Unit: N·m (kg-m, ft-lb)

Unit: N·m (kg-m, in-lb)*

2

Connecting rod bearing clear-
ance

Standard

0.014 - 0.039 (0.0006 - 0.0015)

Limit

0.1 (0.004)

Flywheel runout [TIR*]

Less than 0.1 (0.004)

Camshaft sprocket runout [TIR*]

Intake

Less than 0.2 (0.008)

Exhaust

Less than 0.15 (0.0059)

Mass air flow sensor

8.4 - 10.8 (0.9 - 1.1, 75 - 95)*

2

Resonator

3.8 - 4.5 (0.39 - 0.45, 34 - 39)*

2

Air cleaner case lower

3.8 - 4.5 (0.39 - 0.46, 34 - 39)*

2

Intake manifold

16.7 - 23.5 (1.7 - 2.4, 13 - 17)

Intake manifold collector

7.0 - 9.5 (0.71 - 0.97, 62 - 84)*

2

Intake manifold support

16.7 - 23.5 (1.7 - 2.4, 13 - 17)

Electric throttle control actuator

17.7 - 21.6 (1.8 - 2.2, 13 - 15)

Exhaust manifold

25.5 - 29.4 (2.6 - 2.9, 19 - 21)

Exhaust manifold cover

6.3 - 8.3 (0.64 - 0.85, 56 - 73)*

2

Heated oxygen sensor

58.8 - 78.4 (6.0 - 7.9, 44 - 57)

Ground nut

79.4 (8.1, 59)

Oil pan

6.28 - 8.34 (0.64 - 0.85, 56 - 73)*

2

Oil pan drain plug

29.4 - 39.2 (3.0 - 3.9, 22 - 28)

Oil strainer

6.28 - 8.34 (0.64 - 0.85, 56 - 73)*

2

Ignition coil

3.8 - 5.0 (0.38 - 0.51, 33 - 44)*

2

Spark plug

19.6 - 29.4 (2.0 - 3.0, 15 - 21)

*1

Fuel tube

1)

11.8 - 13.7 (1.2 - 1.4, 9 - 10)

2)

16.7 - 23.5 (1.7 - 2.4, 12 - 17)

Rocker cover

2.0 - 3.9 (0.20 - 0.40, 17.4 - 34.7)*

2

Intake valve timing control solenoid valve

6.3 - 8.3 (0.64 - 0.85, 56 - 73)*

2

Camshaft position sensor (PHASE)

7.2 - 10.8 (0.73 - 1.1, 64 - 95) *

2

Camshaft sprocket (INT)

78.4 - 88.2 (8.0 - 9.0, 58 - 65)

Camshaft sprocket (EXH)

98.1 - 127.5 (10.0 - 13.0, 73 - 94)

*1

Camshaft bracket

1)

2.0 (0.2, 18) *

2

2)

5.9 (0.6, 52) *

2

3)

9.0 - 11.8 (0.92 - 1.20, 80 - 104)*

2

Crankshaft pulley

132.4 - 152.0 (14.0 - 15.0, 98 - 112)

Front cover

6.92 - 9.5 (0.71 - 0.96, 62 - 84)*

2

Timing chain tension guide

15.7 - 20.6 (1.6 - 2.1, 12 - 15)
