EM-100

[QG]

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve Lifter

Unit: mm (in)

Standard

Valve lifter outer diameter

29.960 - 29.975 (1.1795 - 1.1801)

Lifter guide inner diameter

30.000 - 30.021 (1.1811 - 1.1819)

Clearance between lifter and lifter guide

0.025 - 0.061 (0.0010 - 0.0024)

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-101

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

Available Valve Lifter (Shimless Type)

Thickness mm (in)

Identification Mark

3.000 (0.1181 in)

00

3.020 (0.1189 in)

02

3.040 (0.1197 in)

04

3.060 (0.1205 in)

06

3.080 (0.1213 in)

08

3.100 (0.1220 in)

10

3.120 (0.1228 in)

12

3.140 (0.1236 in)

14

3.160 (0.1244 in)

16

3.180 (0.1252 in)

18

3.200 (0.1260 in)

20

3.220 (0.1268 in)

22

3.240 (0.1276 in)

24

3.260 (0.1283 in)

26

3.280 (0.1291 in)

28

3.300 (0.1299 in)

30

3.320 (0.1307 in)

32

3.340 (0.1315 in)

34

3.360 (0.1323 in)

36

3.380 (0.1323 in)

38

3.400 (0.1339 in)

40

3.420 (0.1346 in)

42

3.440 (0.1354 in)

44

3.460 (0.1362 in)

46

3.480 (0.1370 in)

48

3.500 (0.1378 in)

50

3.520 (0.1386 in)

52

3.540 (0.1394 in)

54

3.560 (0.1402 in)

56

3.580 (0.1409 in)

58

3.600 (0.1417 in)

60

3.620 (0.1425 in)

62

3.640 (0.1433 in)

64

3.660 (0.1441 in)

66

3.680 (0.1449 in)

68

EM-102

[QG]

SERVICE DATA AND SPECIFICATIONS (SDS)

Valve Guide

Unit: mm (in)

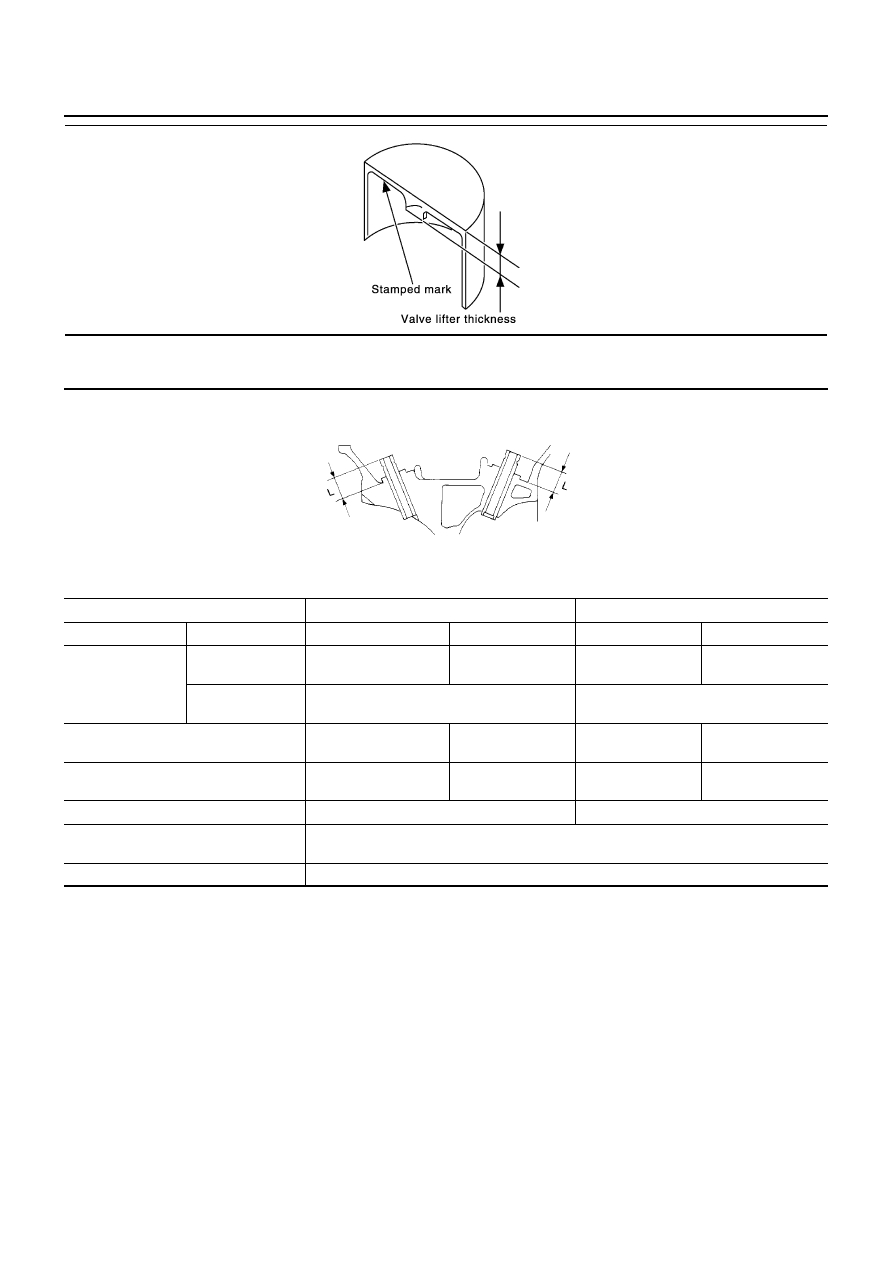

PBIC1077E

Intake

Exhaust

Standard

Service

Standard

Service

Valve guide

Outer diameter

9.523 - 9.534

(0.3749 - 0.3754)

9.723 - 9.734

(0.3828 - 0.3832)

9.523 - 9.534

(0.3749 - 0.3754)

9.723 - 9.734

(0.3828 - 0.3832)

Inner diameter
(Finished size)

5.500 - 5.515 (0.2165 - 0.2171)

5.500 - 5.515 (0.2165 - 0.2171)

Cylinder head valve guide hole diameter

9.475 - 9.496

(0.3730 - 0.3739)

9.685 - 9.696

(0.3813 - 0.3817)

9.475 - 9.496

(0.3730 - 0.3739)

9.685 - 9.696

(0.3813 - 0.3817)

Interference fit of valve guide

0.027 - 0.059

(0.0011 - 0.0023)

0.027- 0.049

(0.0011 - 0.0019)

0.027 - 0.059

(0.0011 - 0.0023)

0.027- 0.049

(0.0011 - 0.0019)

Stem to guide clearance

0.020 - 0.050 (0.0008 - 0.0020)

0.040 - 0.070 (0.0016 - 0.0028)

Valve deflection limit (Dial gauge read-
ing)

0.2 (0.008)

Projection length “L”

11.5 - 11.7 (0.453 - 0.461)

MEM096A

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-103

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

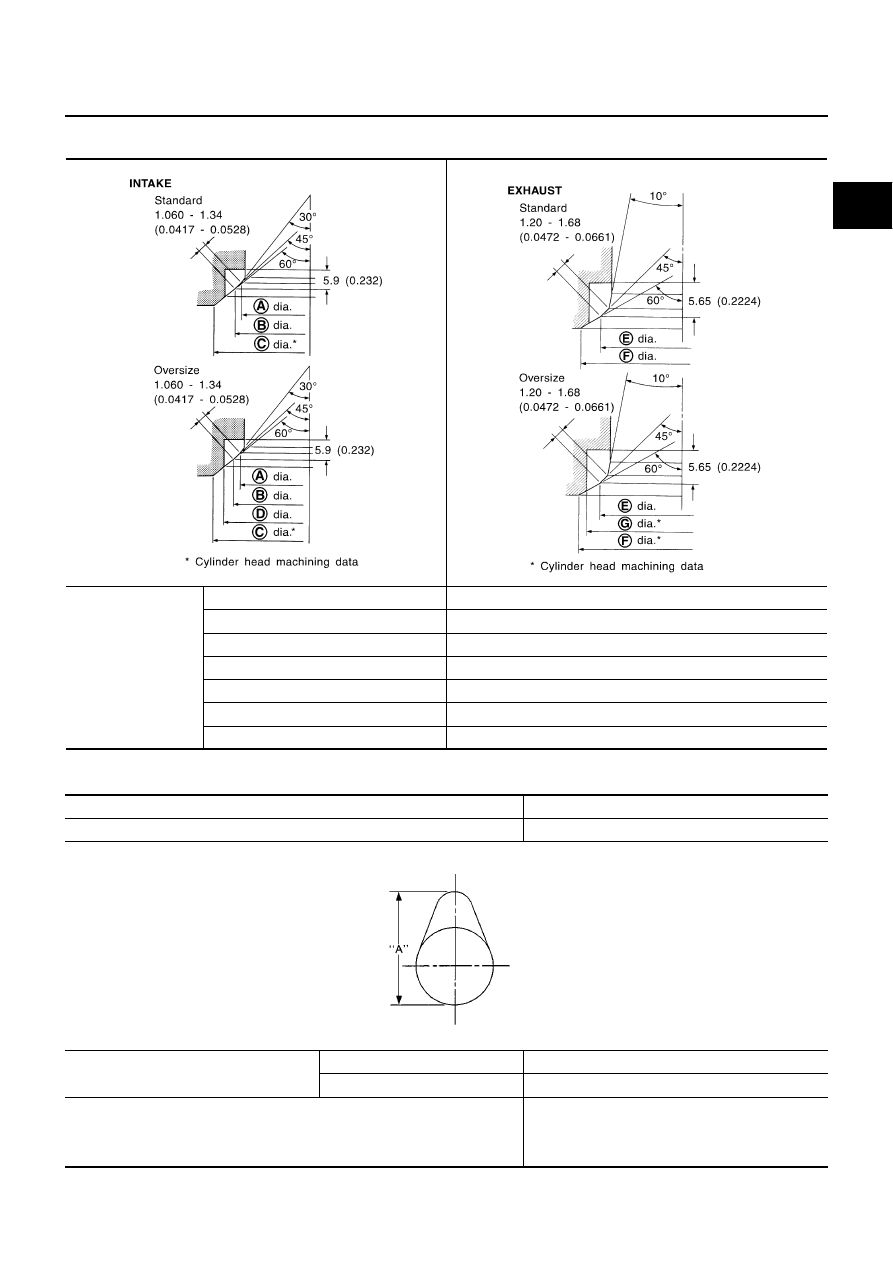

Valve Seat

Unit: mm (in)

CAMSHAFT AND CAMSHAFT BEARING

Unit: mm (in)

Dia

A

27.8 - 28.0 (1.094 - 1.102)

B

29.5 - 29.7 (1.161 - 1.169)

C

31.9 - 32.1 (1.256 - 1.264)

D

31.500 - 31.516 (1.2402 - 1.2408)

E

24.5 - 24.7 (0.9646 - 0.9724)

F

26.500 - 26.516 (1.043 - 1.0439)

G

26.2 - 26.4 (1.031 - 1.039)

SEM573DA

SEM574DA

Standard

Camshaft runout [TIR*]

Less than 0.02 (0.0008)

Cam height “A”

Intake

40.217 - 40.407 (1.5833 - 1.5908)

Exhaust

39.205 - 39.395 (1.5435 - 1.5510)

Outer diameter of camshaft journal

No. 1

27.935 - 27.955 (1.0998 - 1.1006)

No. 2, 3, 4, 5

23.935 - 23.955 (0.9423 - 0.9431)

SEM671
