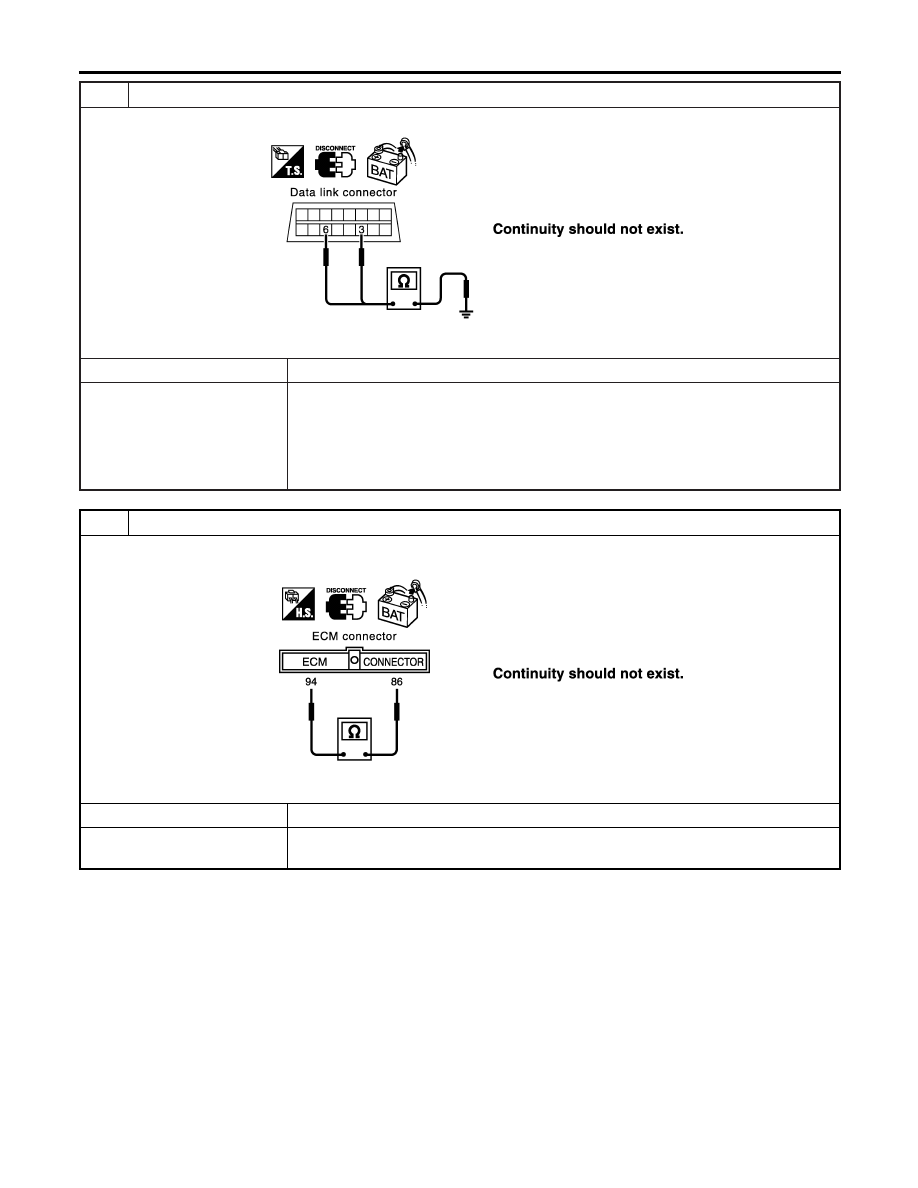

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between data link connector M6 terminals 6 (L), 3 (R) and ground.

SEL817Y

OK or NG

OK

©

GO TO 4.

NG

©

I

Repair harness between data link connector and harness connector M82 (LHD mod-
els).

I

Repair harness between data link connector and harness connector M80 (RHD mod-
els).

I

Repair harness between data link connector and smart entrance control unit.

I

Repair harness between data link connector and combination meter.

4

CHECK HARNESS FOR SHORT CIRCUIT

1. Disconnect ECM connector and harness connector M11 (LHD models) or harness connector M80 (RHD models).
2. Check continuity between ECM harness connector M107 terminals 94 (L) and 86 (R).

SEL820Y

OK or NG

OK

©

GO TO 5.

NG

©

I

Repair harness between ECM and harness connector M11 (LHD models).

I

Repair harness between ECM and harness connector M80 (RHD models).

CAN SYSTEM (TYPE 5)

Trouble Diagnoses (Cont’d)

EL-572

5

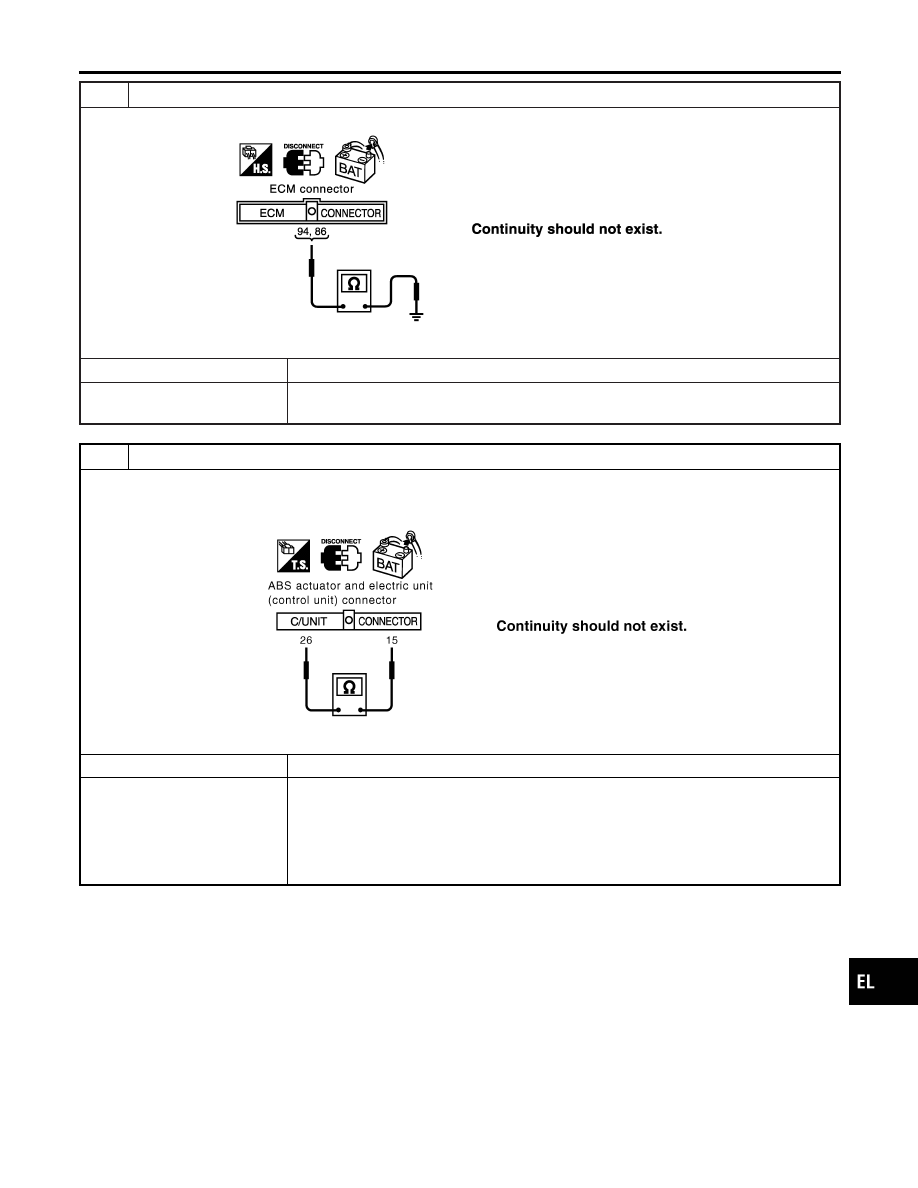

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between ECM harness connector M107 terminals 94 (L), 86 (R) and ground.

SEL821Y

OK or NG

OK

©

GO TO 6.

NG

©

I

Repair harness between ECM and harness connector M11 (LHD models).

I

Repair harness between ECM and harness connector M80 (RHD models).

6

CHECK HARNESS FOR SHORT CIRCUIT

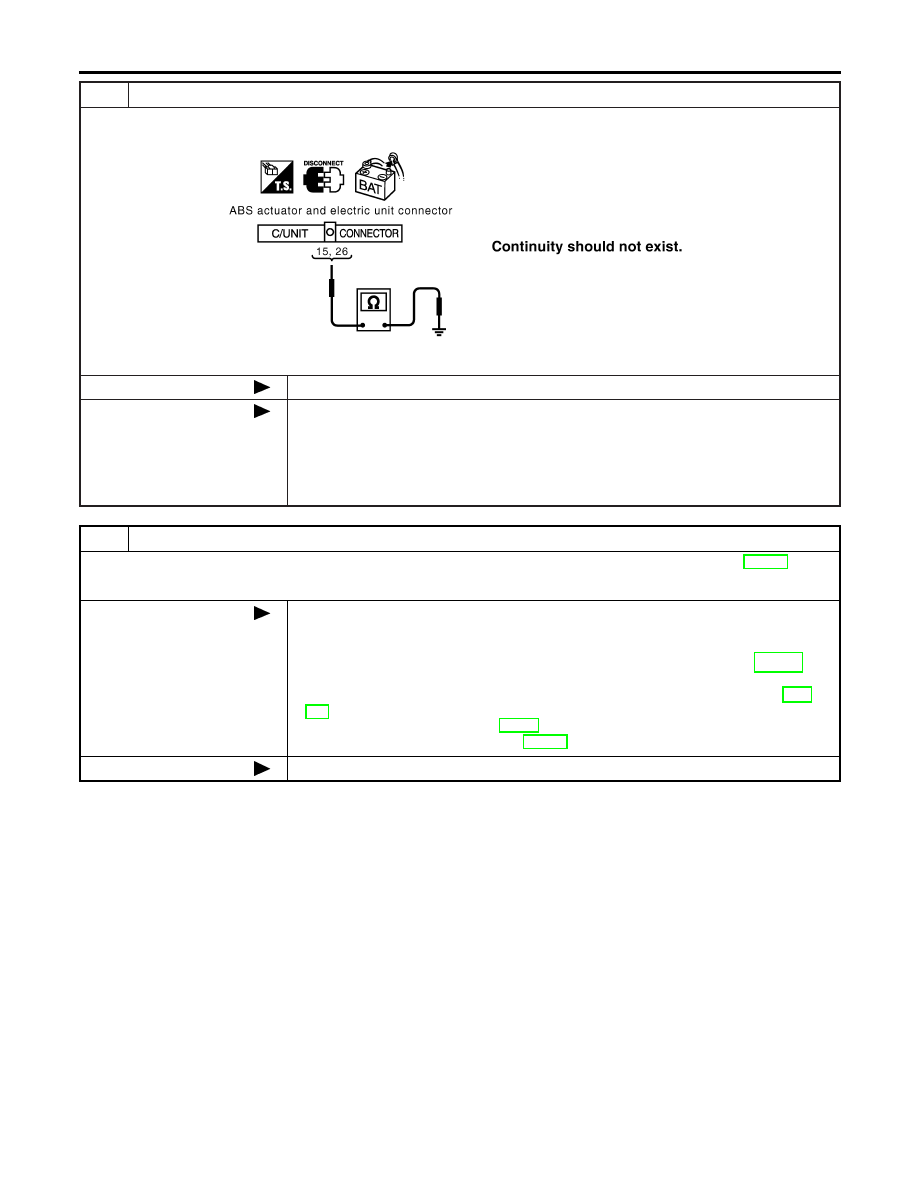

1. Disconnect harness connector ABS actuator and electric unit (control unit).
2. Check continuity between ABS actuator and electric unit (control unit) harness connector E142 terminals 26 (L) and 15

(R).

YEL455E

OK or NG

OK

©

GO TO 7.

NG

©

I

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E125. (LHD models)

I

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E106. (LHD models)

I

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E145. (RHD models)

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 5)

Trouble Diagnoses (Cont’d)

EL-573

7

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between ABS actuator and electric unit (control unit) harness connector E142 terminals 26 (L) , 15 (R)
and ground.

YEL456E

OK or NG

OK

GO TO 8.

NG

‰

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E125. (LHD models)

‰

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E106. (LHD models)

‰

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E145. (RHD models)

8

ECM/COMBINATION METER INTERNAL CIRCUIT INSPECTION

Check components inspection. Refer to “ECM/COMBINATION METER INTERNAL CIRCUIT INSPECTION” (EL-575).

OK or NG

OK

Reconnect all connectors to perform “SELF-DIAG RESULTS” and “DATA MONITOR” for
“ENGINE”, “ABS” and “SMART ENTRANCE” displayed on CONSULT-II. Refer to the fol-
lowing.

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITH EURO-OBD) (EC-145) for
“ENGINE”

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITHOUT EURO-OBD) (EC-
651) for “ENGINE”

‰

“CAN Communication System” (BR-73) for “ABS”

‰

“CAN Communication Line Check” (EL-351) for “SMART ENTRANCE”

NG

Replace ECM and/or combination meter.

CAN SYSTEM (TYPE 5)

Trouble Diagnoses (Cont’d)

EL-574

SEL723Y

Component Inspection

=NLEL0672

ECM/COMBINATION METER INTERNAL CIRCUIT
INSPECTION

NLEL0672S01

I

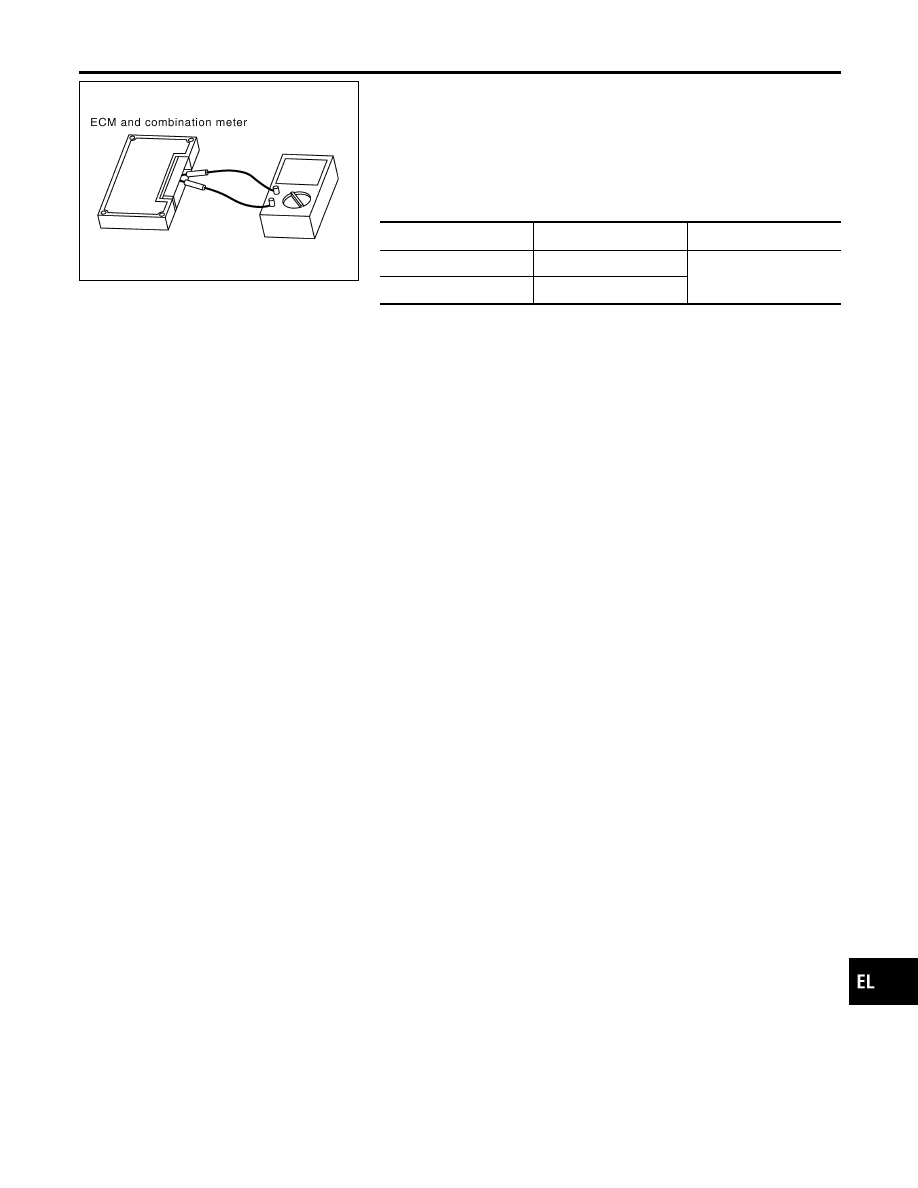

Remove ECM and combination meter from vehicle.

I

Check resistance between ECM terminals 94 and 86.

I

Check resistance between combination meter terminals 39
and 40.

Unit

Terminal

Resistance value (

Ω

)

ECM

94 - 86

Approx. 108 - 132

Combination meter

39 - 40
