YEL460E

INSPECTION

NLEL0671S04

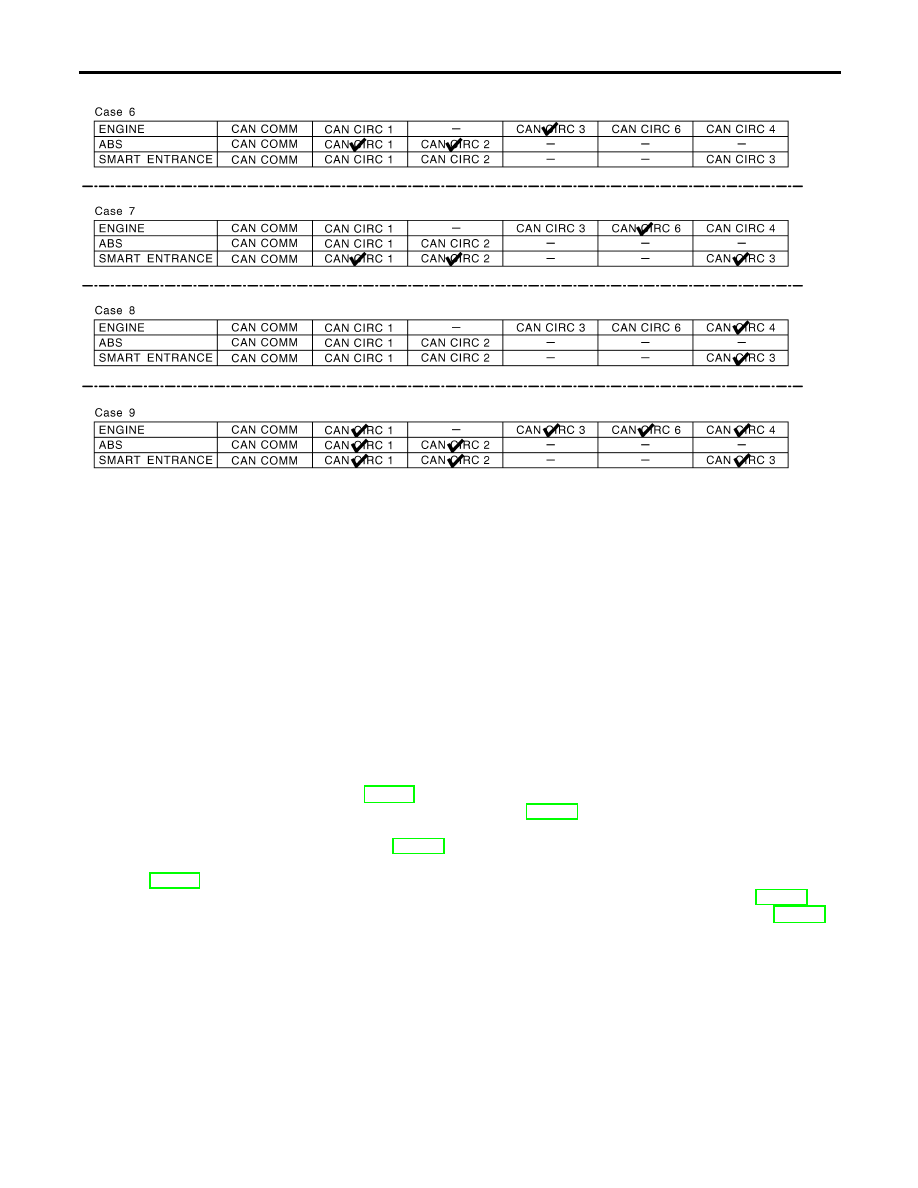

Proceed trouble diagnosis according to the check sheet results (example).
Case 1: Replace ECM.
Case 2: Replace ABS actuator and electric unit (control unit).
Case 3: Replace smart entrance control unit.
Case 4: Check harness between ABS actuator and electric unit (control unit) and smart entrance control unit.
Refer to “CIRCUIT CHECK BETWEEN ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) AND
SMART ENTRANCE CONTROL UNIT” (EL-565).
Case 5: Check ECM circuit. Refer to “ECM CIRCUIT CHECK” (EL-567).
Case 6: Check ABS actuator and electric unit (control unit) circuit. Refer to “ABS ACTUATOR AND ELECTRIC
UNIT (CONTROL UNIT) CIRCUIT CHECK” (EL-568).
Case 7: Check smart entrance control unit circuit. Refer to “SMART ENTRANCE CONTROL UNIT CIRCUIT
CHECK” (EL-569).
Case 8: Check combination meter circuit. Refer to “COMBINATION METER CIRCUIT CHECK” (EL-570).
Case 9: Check CAN communication circuit. Refer to “CAN COMMUNICATION CIRCUIT CHECK” (EL-571).

CAN SYSTEM (TYPE 5)

Trouble Diagnoses (Cont’d)

EL-564

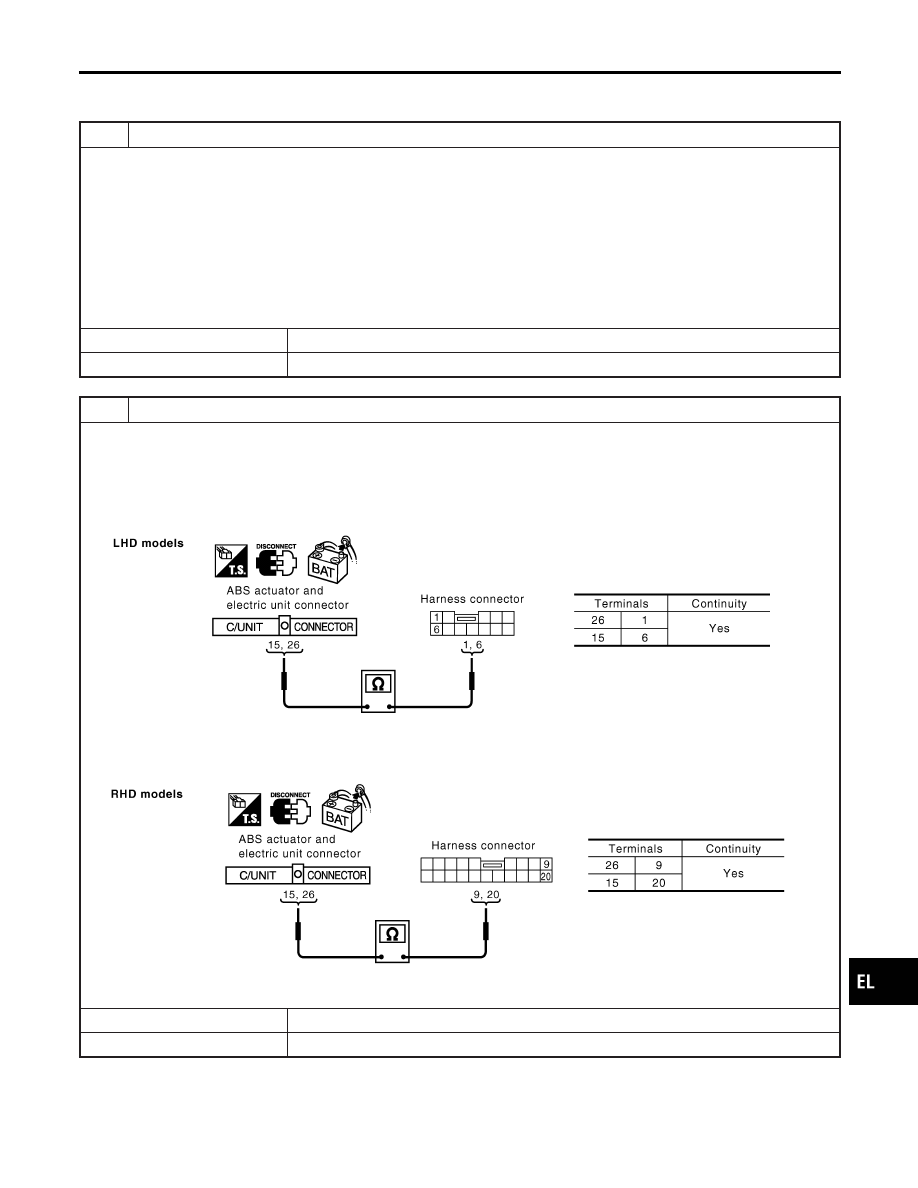

CIRCUIT CHECK BETWEEN ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) AND
SMART ENTRANCE CONTROL UNIT

NLEL0671S05

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check following terminals and connector for damage, bend and loose connection (connector side and harness side).
LHD models

I

Harness connector E125

I

Harness connector M82

RHD models

I

Harness connector E145

I

Harness connector M80

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect ABS actuator and electric unit (control unit) connector and harness connector E125 (LHD models) or har-

ness connector E145 (RHD models).

2. Check the following.
LHD models

I

Continuity between ABS actuator and electric unit (control unit) harness connector E142 terminals 26 (L), 15 (R) and
harness connector E125 terminals 1 (L), 6 (R)

YEL450E

RHD models

I

Continuity between ABS actuator and electric unit (control unit) harness connector E142 terminals 26 (L), 15 (R) and
harness connector E145 terminals 9 (L), 20 (R)

YEL451E

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 5)

Trouble Diagnoses (Cont’d)

EL-565

3

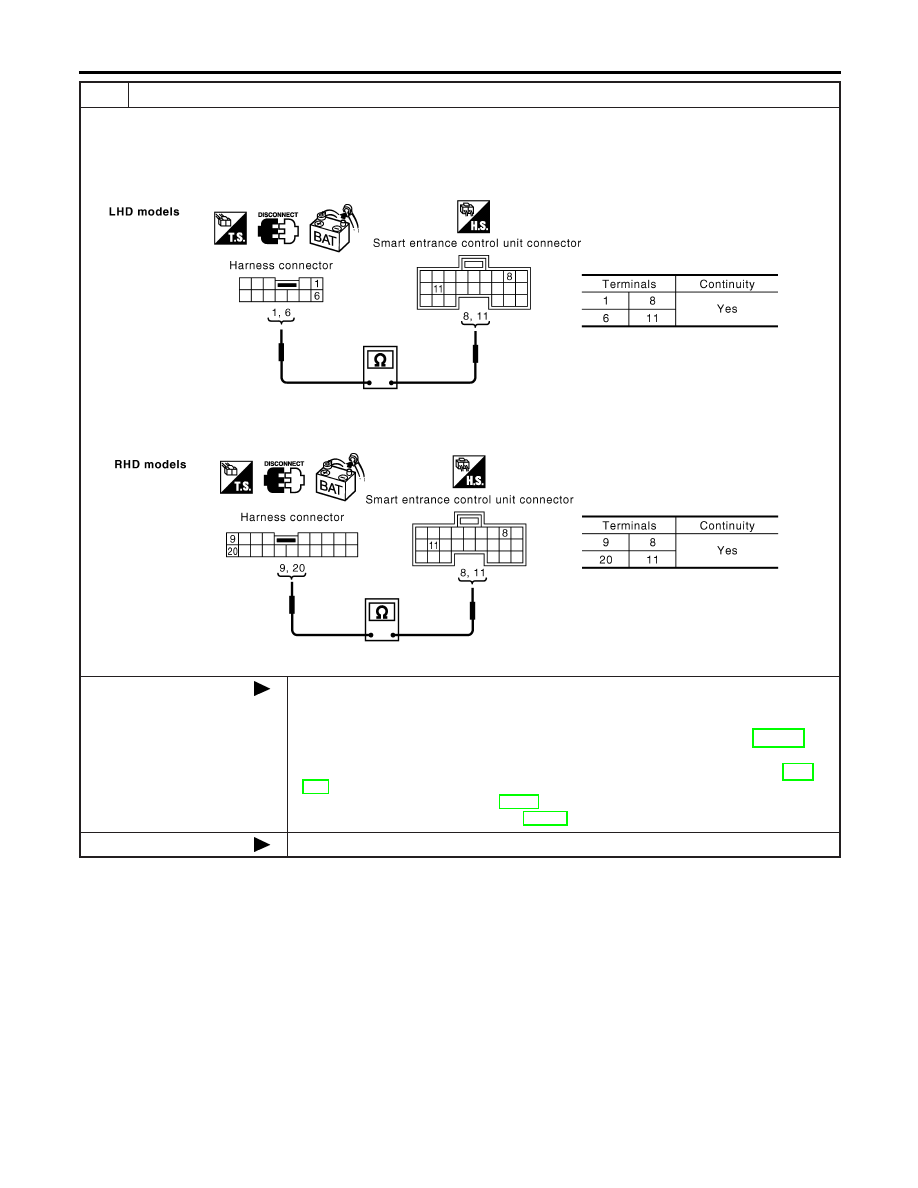

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect smart entrance control unit connector.
2. Check the following.
LHD models

‰

Continuity between harness connector M82 terminals 1 (L), 6 (R) and smart entrance control unit connector M99 termi-
nals 8 (L), 11 (R)

YEL452E

RHD models

‰

Continuity between harness connector M80 terminals 9 (L), 20 (R) and smart entrance control unit connector M99 termi-
nals 8 (L), 11 (R)

YEL453E

OK or NG

OK

Reconnect all connectors to perform “SELF-DIAG RESULTS” and “DATA MONITOR” for
“ENGINE”, “ABS” and “SMART ENTRANCE” displayed on CONSULT-II. Refer to the fol-
lowing.

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITH EURO-OBD) (EC-145) for
“ENGINE”

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITHOUT EURO-OBD) (EC-
651) for “ENGINE”

‰

“CAN Communication System” (BR-73) for “ABS”

‰

“CAN Communication Line Check” (EL-351) for “SMART ENTRANCE”

NG

Repair harness.

CAN SYSTEM (TYPE 5)

Trouble Diagnoses (Cont’d)

EL-566

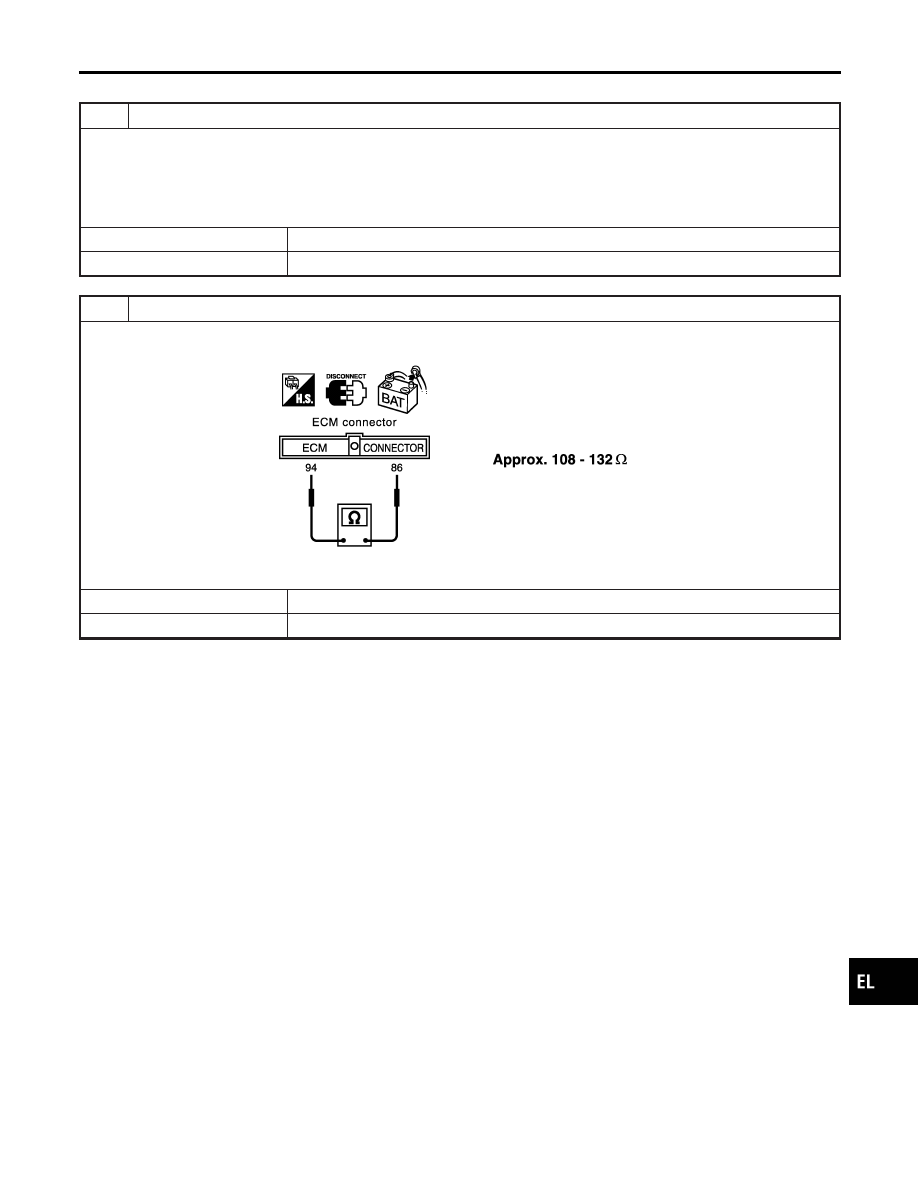

ECM CIRCUIT CHECK

=NLEL0671S06

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check the terminals and connector of ECM for damage, bend and loose connection (control module side and harness

side).

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect ECM connector.
2. Check resistance between ECM harness connector M107 terminals 94 (L) and 86 (R).

SEL812Y

OK or NG

OK

©

Replace ECM.

NG

©

Repair harness between ECM and ABS actuator and electric unit (control unit).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 5)

Trouble Diagnoses (Cont’d)

EL-567
