TCM CIRCUIT CHECK

=NLEL0656S08

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check the terminals and connector of TCM for damage, bend and loose connection (control module side and harness

side).

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

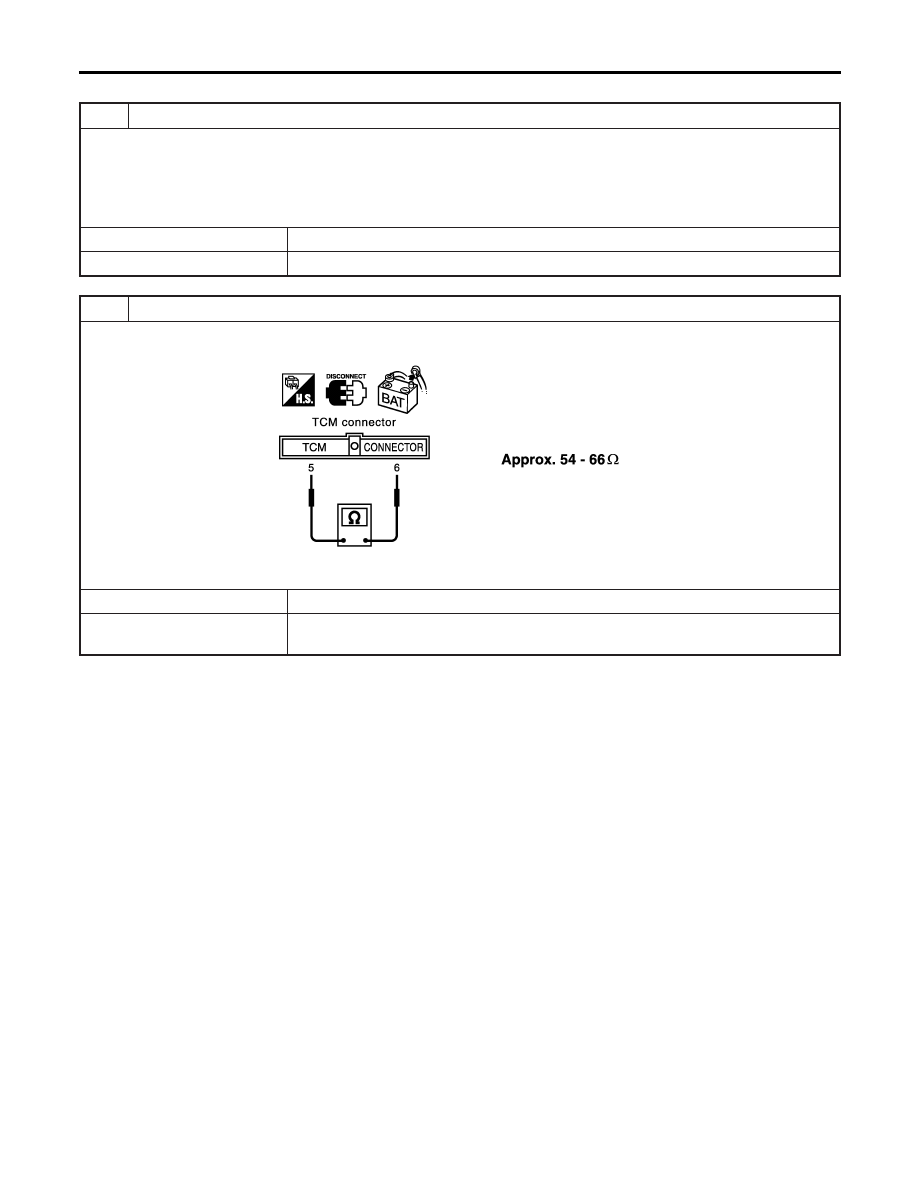

1. Disconnect TCM connector.
2. Check resistance between TCM harness connector F71 terminals 5 (L) and 6 (R).

SEL813Y

OK or NG

OK

©

Replace TCM.

NG

©

I

Repair harness between TCM and harness connector M11 (LHD models).

I

Repair harness between TCM and harness connector M80 (RHD models).

CAN SYSTEM (TYPE 4)

Trouble Diagnoses (Cont’d)

EL-548

ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) CIRCUIT CHECK

=NLEL0656S09

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check the terminals and connector of ABS actuator and electric unit (control unit) for damage, bend and loose connec-

tion (control unit side and harness side).

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

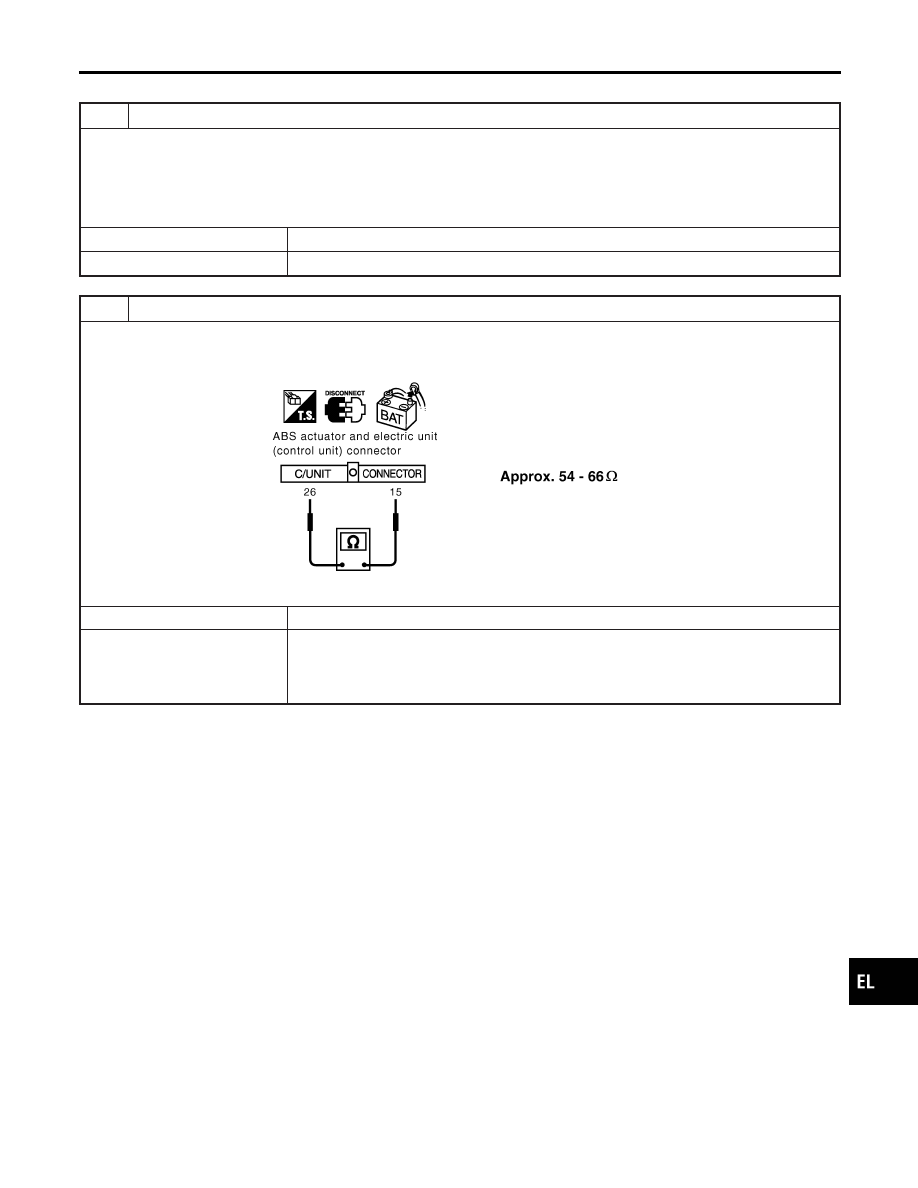

1. Disconnect ABS actuator and electric unit (control unit) connector.
2. Check resistance between ABS actuator and electric unit (control unit) harness connector E142 terminals 26 (L) and 15

(R).

YEL454E

OK or NG

OK

©

Replace ABS actuator and electric unit (control unit).

NG

©

I

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E125 (LHD models).

I

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E145 (RHD models).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 4)

Trouble Diagnoses (Cont’d)

EL-549

SMART ENTRANCE CONTROL UNIT CIRCUIT CHECK

=NLEL0656S10

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check the terminals and connector of smart entrance control unit for damage, bend and loose connection (control unit

side and harness side).

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

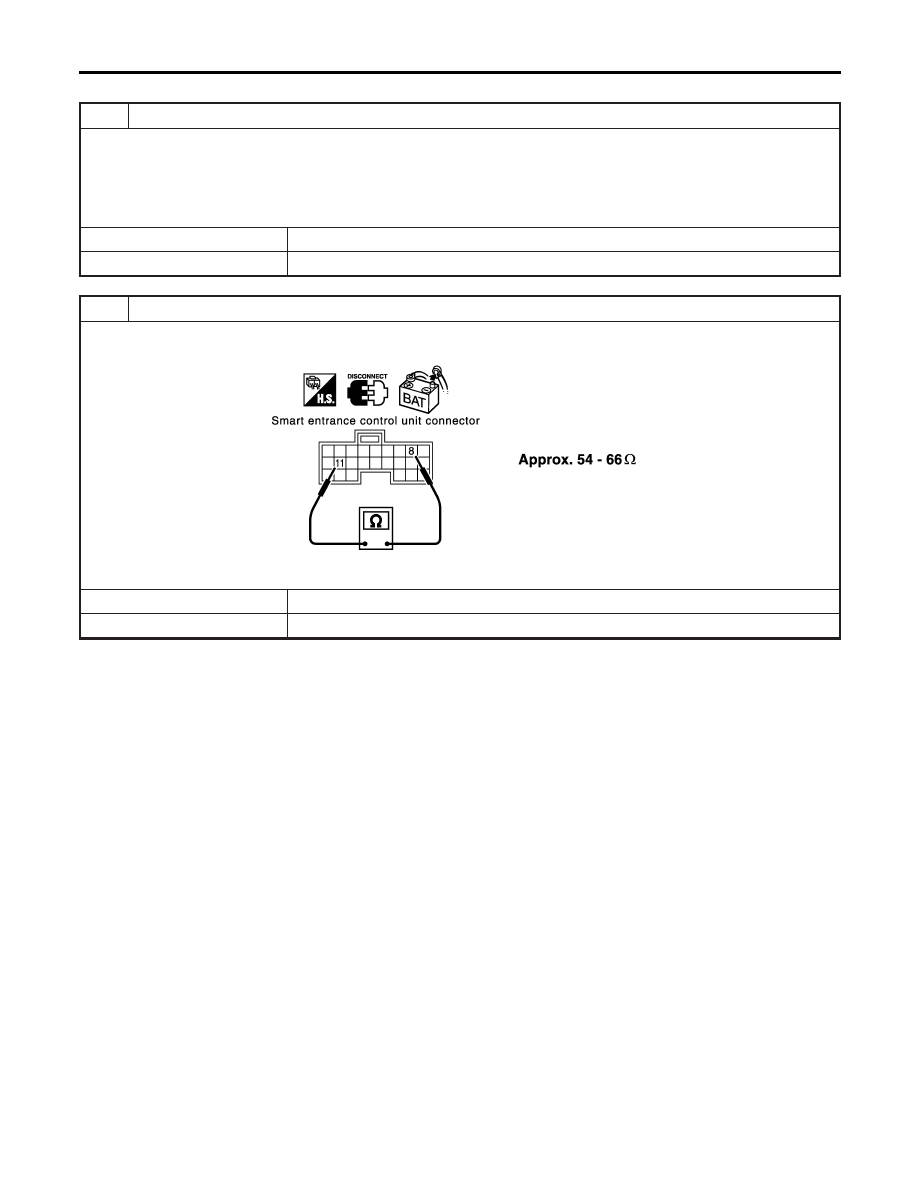

1. Disconnect smart entrance control unit connector.
2. Check resistance between smart entrance control unit harness connector M99 terminals 8 (L) and 11 (R).

SEL814Y

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Repair harness between smart entrance control unit and data link connector.

CAN SYSTEM (TYPE 4)

Trouble Diagnoses (Cont’d)

EL-550

COMBINATION METER CIRCUIT CHECK

=NLEL0656S11

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check following terminals and connector of combination meter for damage, bend and loose connection (meter side and

harness side).

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

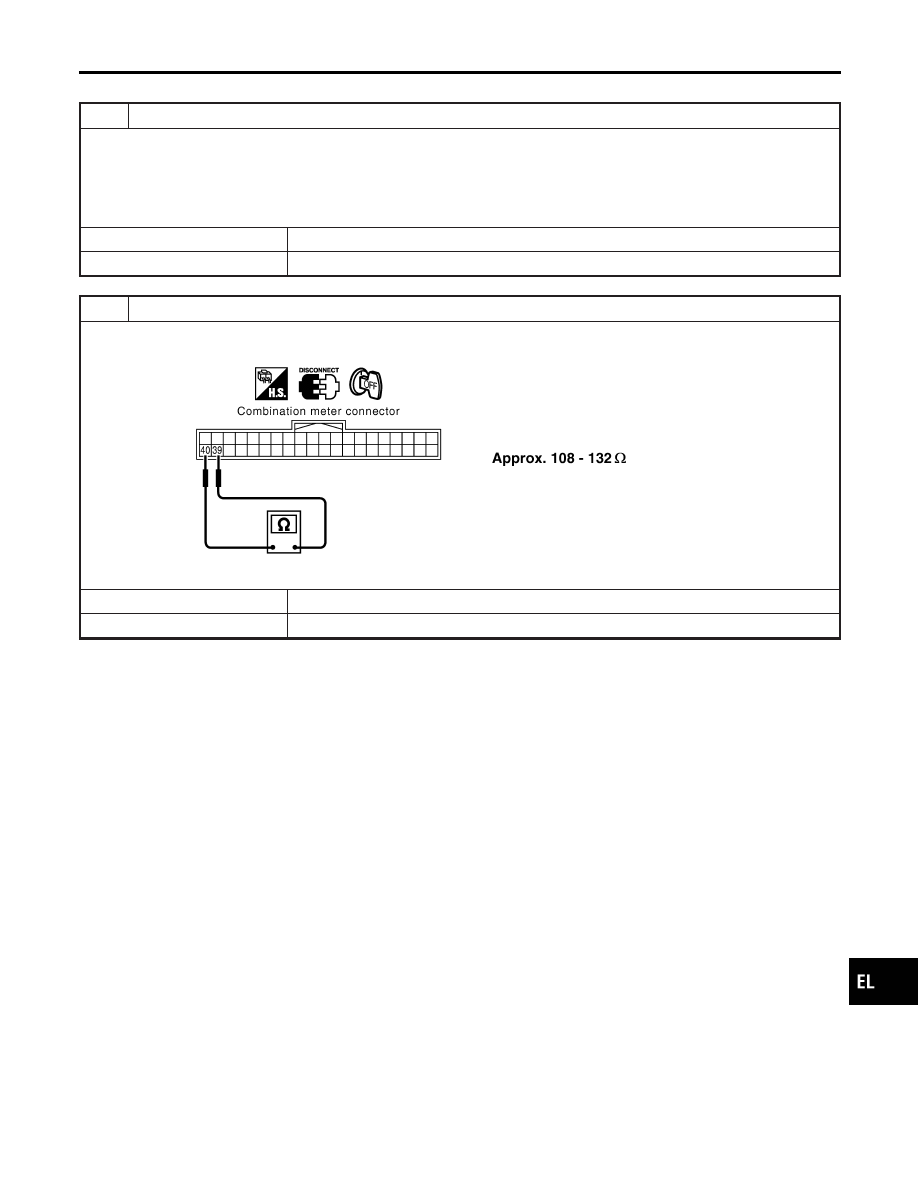

1. Disconnect combination meter connector.
