CAN SYSTEM (TYPE 4)

Trouble Diagnoses (Cont’d)

EL-541

INSPECTION

NLEL0656S04

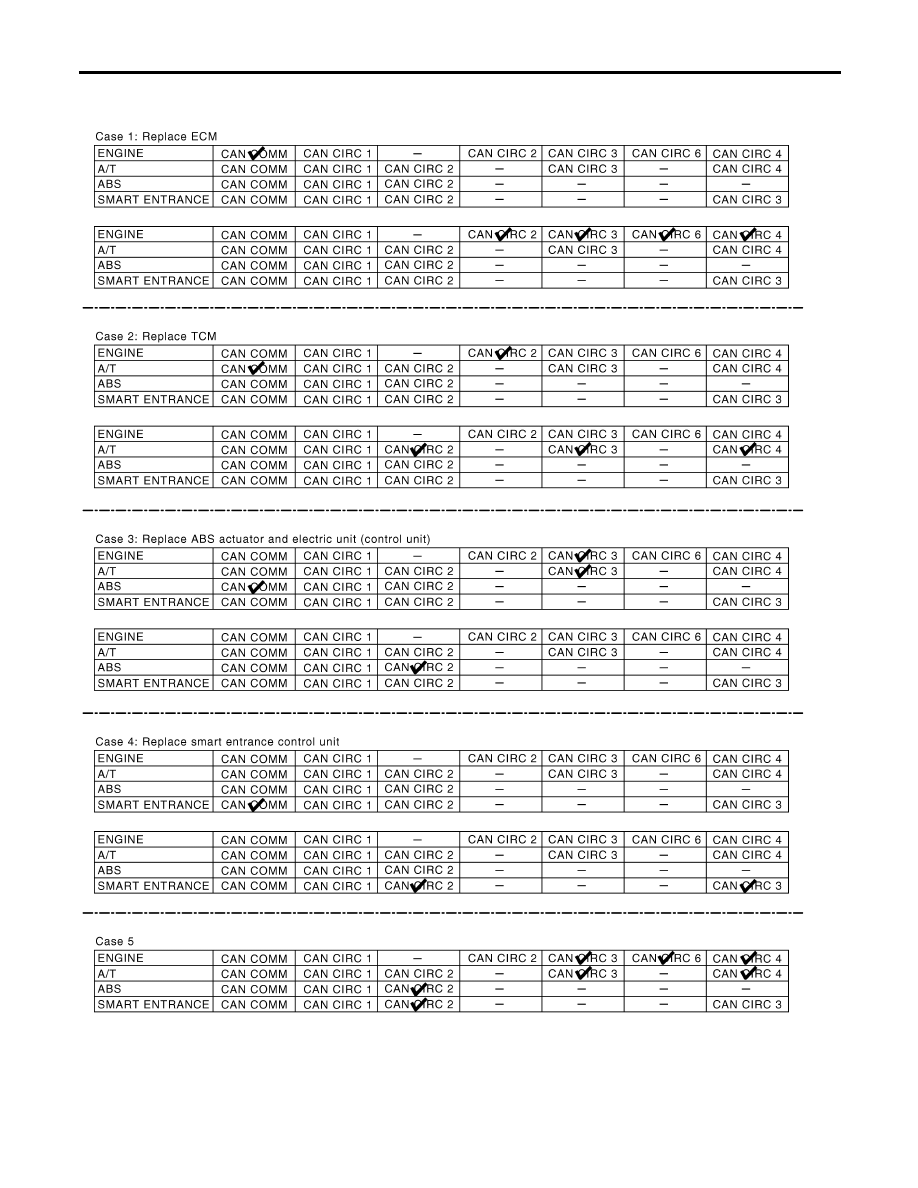

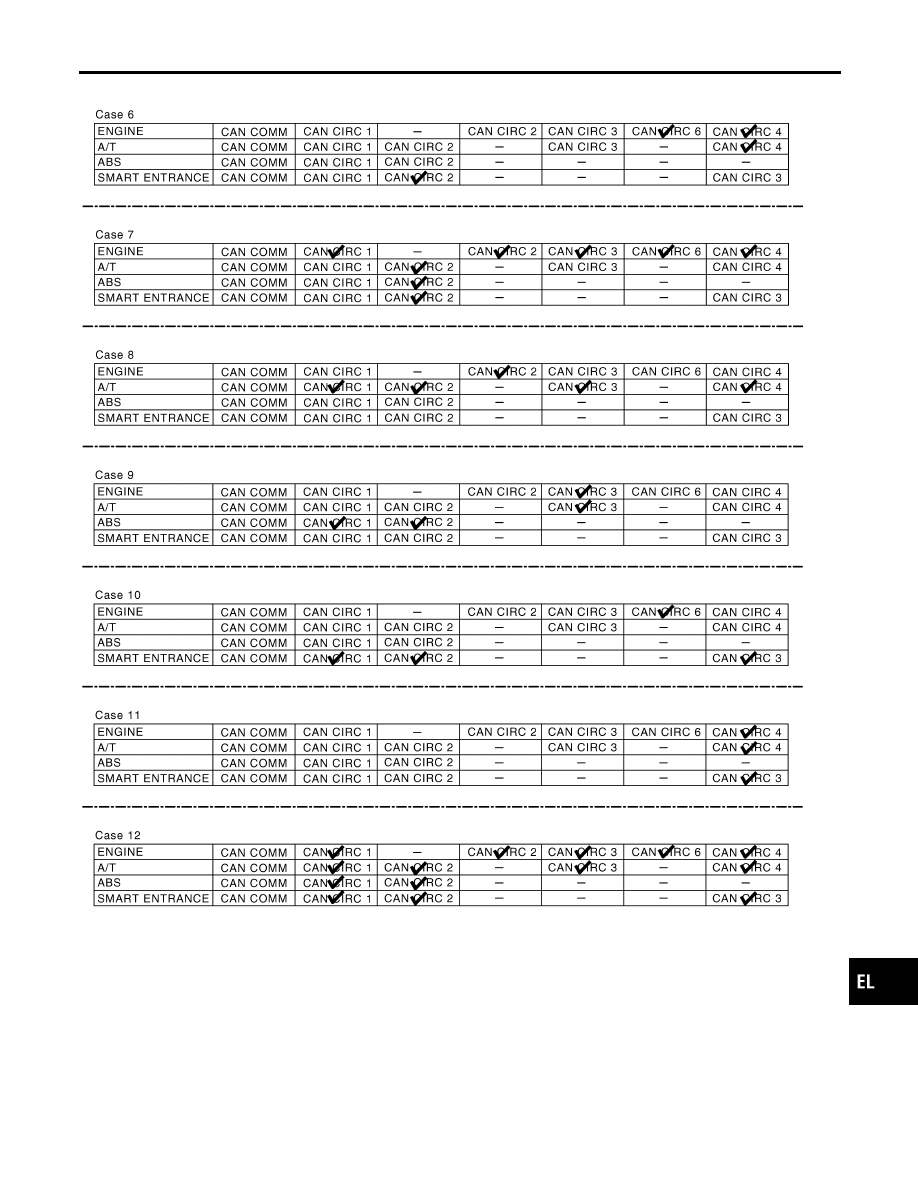

Proceed trouble diagnosis according to the check sheet results (example).
Case 1: Replace ECM.
Case 2: Replace TCM.
Case 3: Replace ABS actuator and electric unit (control unit).
Case 4: Replace smart entrance control unit.
Case 5: Check harness between TCM and ABS actuator and electric unit (control unit). Refer to “CIRCUIT
CHECK BETWEEN TCM AND ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT)” (EL-543).
Case 6: Check harness between ABS actuator and electric unit (control unit) and smart entrance control unit.
Refer to “CIRCUIT CHECK BETWEEN ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) AND
SMART ENTRANCE CONTROL UNIT” (EL-545).
Case 7: Check ECM circuit. Refer to “ECM CIRCUIT CHECK” (EL-547).
Case 8: Check TCM circuit. Refer to “TCM CIRCUIT CHECK” (EL-548).
Case 9: Check ABS actuator and electric unit (control unit) circuit. Refer to “ABS ACTUATOR AND ELECTRIC
UNIT (CONTROL UNIT) CIRCUIT CHECK” (EL-549).
Case 10: Check smart entrance control unit circuit. Refer to “SMART ENTRANCE CONTROL UNIT CIRCUIT
CHECK” (EL-550).
Case 11: Check combination meter circuit. Refer to “COMBINATION METER CIRCUIT CHECK” (EL-551).
Case 12: Check CAN communication circuit. Refer to “CAN COMMUNICATION CIRCUIT CHECK” (EL-552).

CAN SYSTEM (TYPE 4)

Trouble Diagnoses (Cont’d)

EL-542

CIRCUIT CHECK BETWEEN TCM AND ABS ACTUATOR AND ELECTRIC UNIT (CONTROL
UNIT)

=NLEL0656S05

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check following terminals and connector for damage, bend and loose connection (connector side and harness side).
LHD models

I

Harness connector M11

I

Harness connector E106

RHD models

I

Harness connector M80

I

Harness connector E145

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

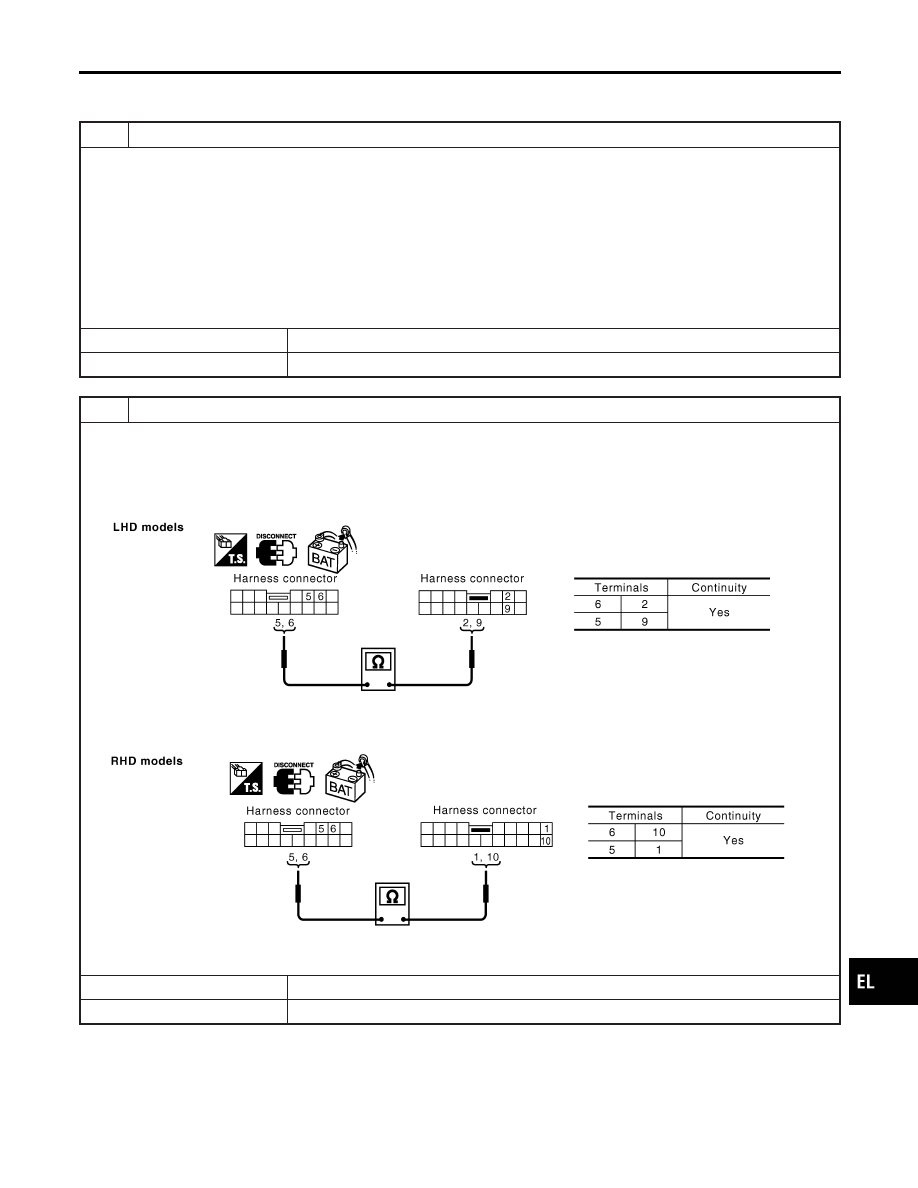

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect harness connector M112 and harness connector M11 (LHD models) or harness connector M80 (RHD mod-

els).

2. Check the following.
LHD models

I

Continuity between harness connector M112 terminals 6 (L), 5 (R) and harness connector M11 terminals 2 (L), 9 (R)

YEL446E

RHD models

I

Continuity between harness connector M112 terminals 6 (L), 5 (R) and harness connector M80 terminals 10 (L), 1 (R)

YEL447E

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness.
