3

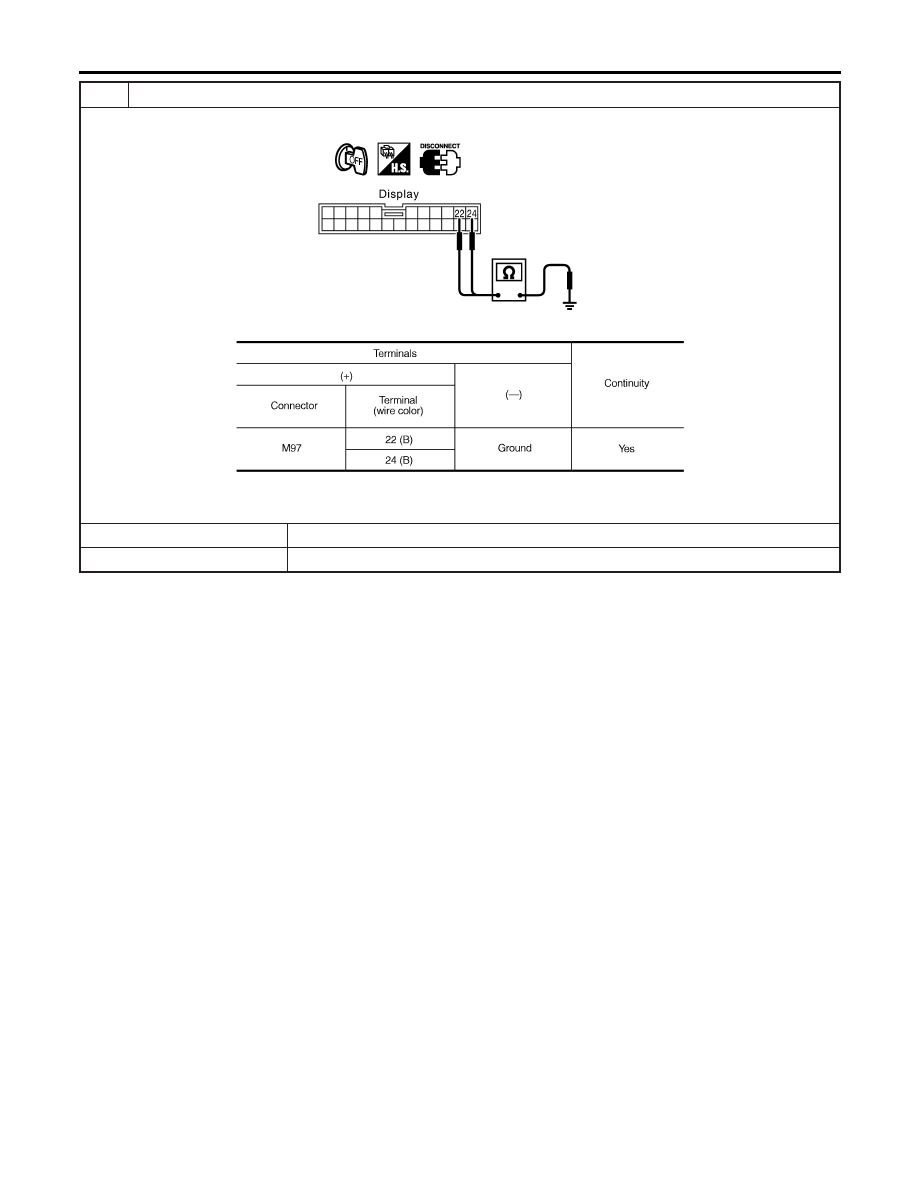

GROUND CIRCUIT INSPECTION

Check continuity between display and ground.

YEL374E

MTBL1721

OK or NG

OK

©

INSPECTION END

NG

©

Check ground circuit.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-420

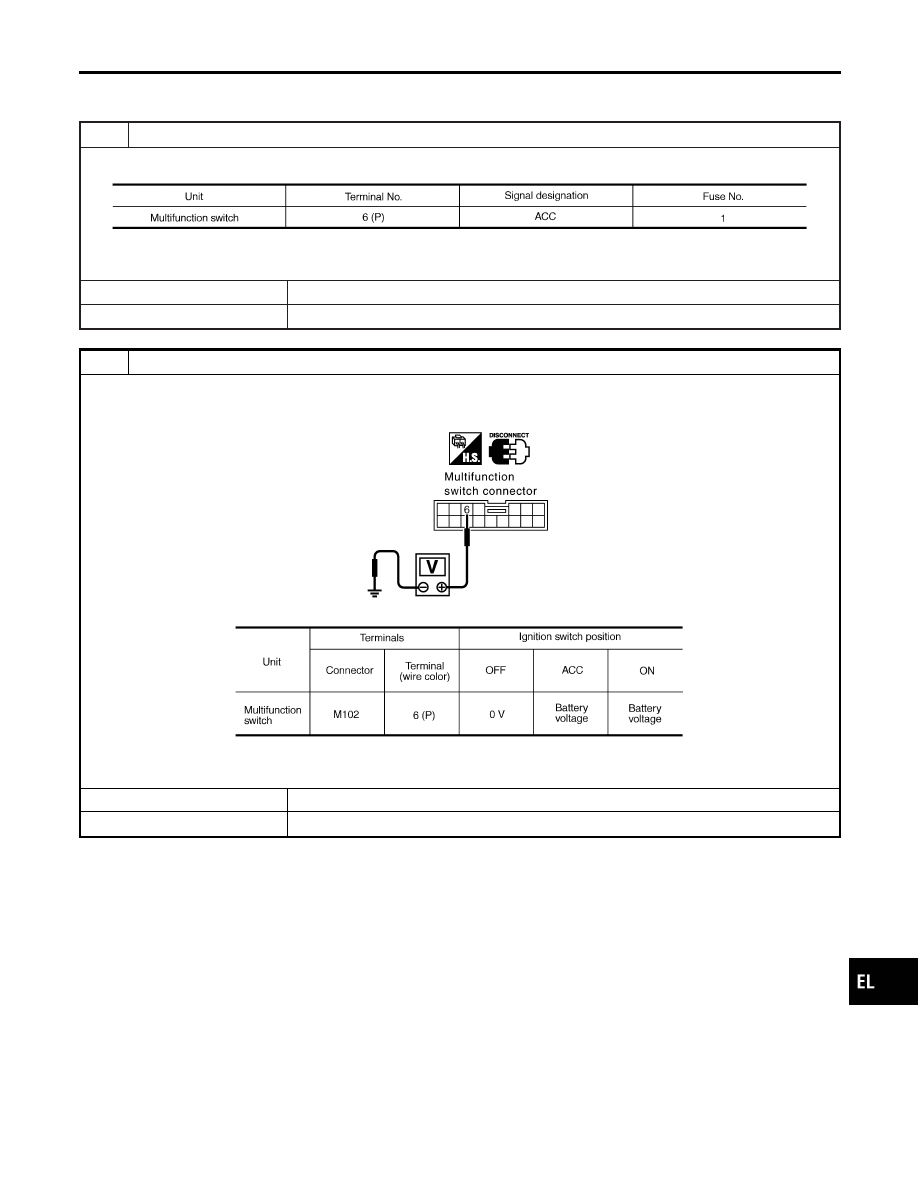

CHECK POWER SUPPLY AND GROUND CIRCUIT FOR
MULTIFUNCTION SWITCH

=NLEL0687S03

1

CHECK FUSE

Check for blown fuses at display unit along with multifunction switch fuses listed below.

MTBL1722

OK or NG

OK

©

GO TO 2.

NG

©

Replace the fuse.

2

POWER SUPPLY CIRCUIT INSPECTION

1. Disconnect display unit or multifunction switch connector.
2. Check voltage between multifunction switch and ground.

YEL375E

MTBL1723

OK or NG

OK

©

GO TO 3.

NG

©

Check harness for open or short between multifunction switch and fuse.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-421

3

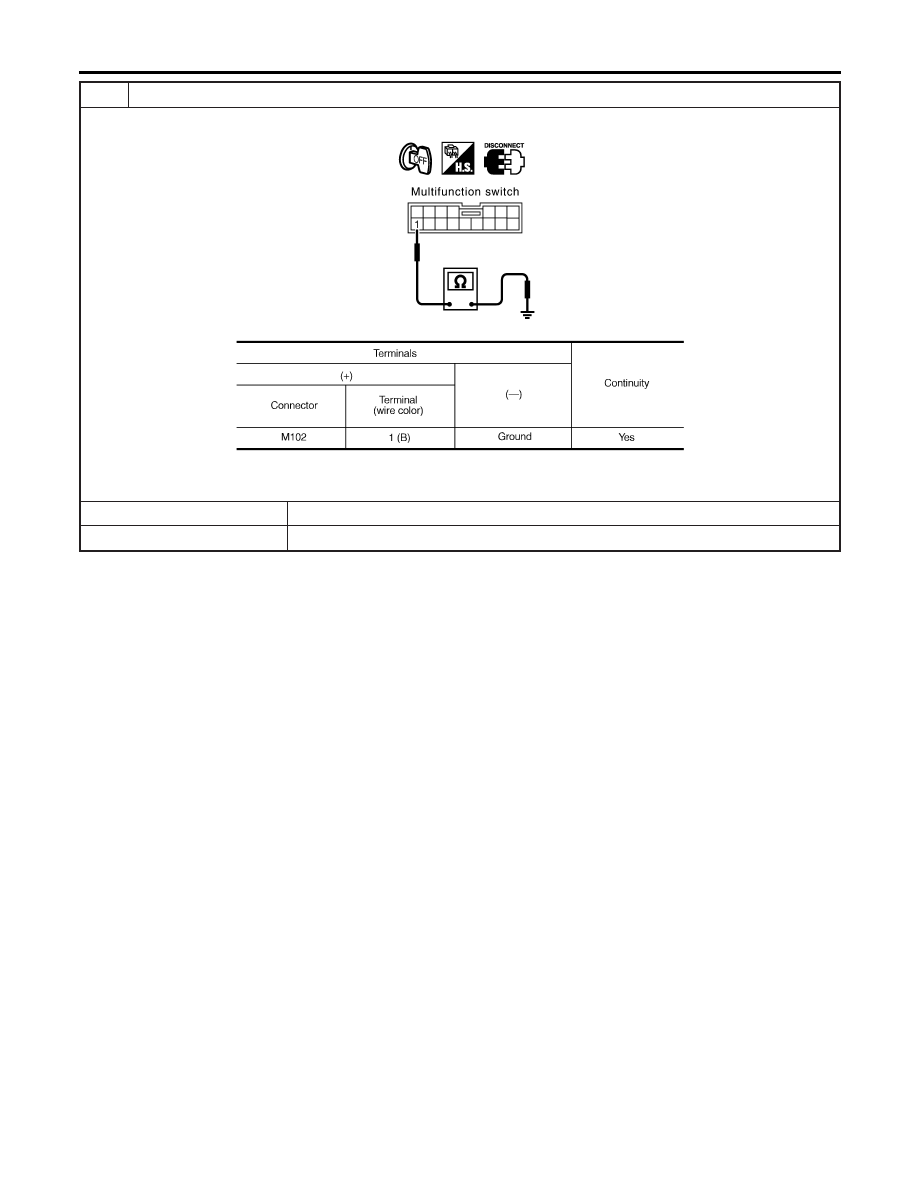

GROUND CIRCUIT INSPECTION

Check continuity between multifunction switch and ground.

YEL376E

MTBL1724

OK or NG

OK

©

INSPECTION END

NG

©

Check ground circuit.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-422

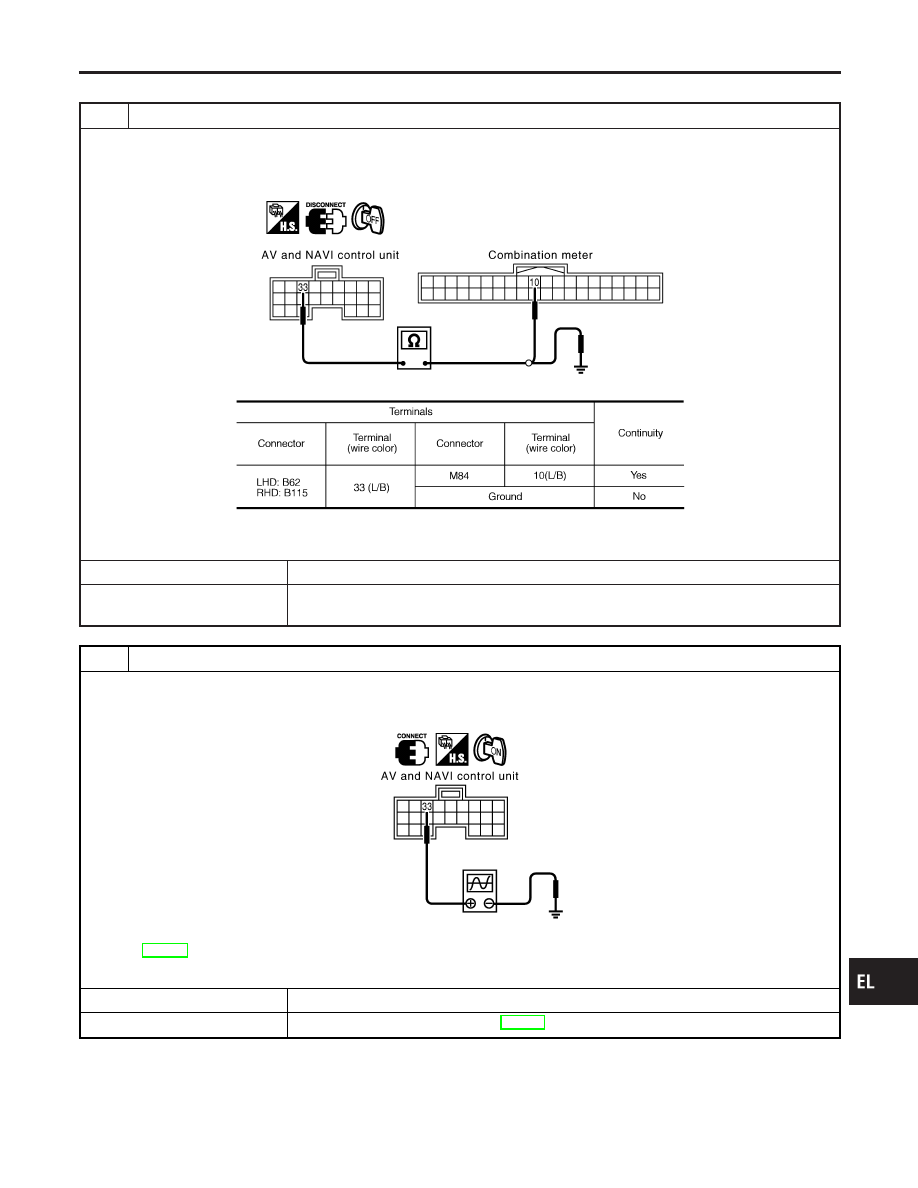

VEHICLE SPEED SIGNAL CHECK

=NLEL0687S04

1

CHECK VEHICLE SPEED CIRCUIT

1. Turn the ignition switch OFF.
2. Disconnect AV and NAVI control unit connector and combination meter connector.
3. Check continuity AV and NAVI control unit and combination meter.

YEL377E

MTBL1725

OK or NG

OK

©

GO TO 2.

NG

©

I

Repair harness.

I

Check connector housings for disconnected or loose terminals.

2

CHECK VEHICLE SPEED SIGNAL

1. Connect combination meter connector.
2. While driving vehicle at a constant speed.
3. Check voltage signal between AV and NAVI control unit and ground with oscilloscope or CONSULT-ll.

YEL378E

33 (L/B)-ground:

EL-400, “Terminals and Reference Value for AV and NAVI Control Unit”

OK or NG

OK

©

Replace AV and NAVI control unit.

NG

©

Check combination meter system. EL-107, “Combination Meter Self-Diagnosis”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)
