CONSULT-II DIAGNOSTIC TEST MODE FUNCTION

=NLEL0588S02

CONSULT-II DIAGNOSTIC TEST

MODE

Description

C/U INITIALIZATION

When replacing any of the following components, C/U initialization and re-registration of all
NATS ignition keys are necessary.
[NATS ignition key/IMMU/ECM/Dongle unit]

SELF-DIAG RESULTS

Detected items (screen terms) are as shown in the chart EL-356.

NOTE:

I

When any initialization is performed, all ID previously reg-
istered will be erased and all NATS ignition keys must be
registered again.

I

The engine cannot be started with an unregistered key. In this
case, the system may show “DIFFERENCE OF KEY” or
“LOCK MODE” as a self-diagnostic result on the CONSULT-II
screen.

I

When initialization is performed for RHD models for Europe,
security indicator will flash six times to demonstrate recognition
of the dongle unit ID.

I

In rare case, “CHAIN OF ECM-IMMU” might be stored as a
self-diagnostic result during key registration procedure, even if
the system is not malfunctioning.

HOW TO READ SELF-DIAGNOSTIC RESULTS

NLEL0588S03

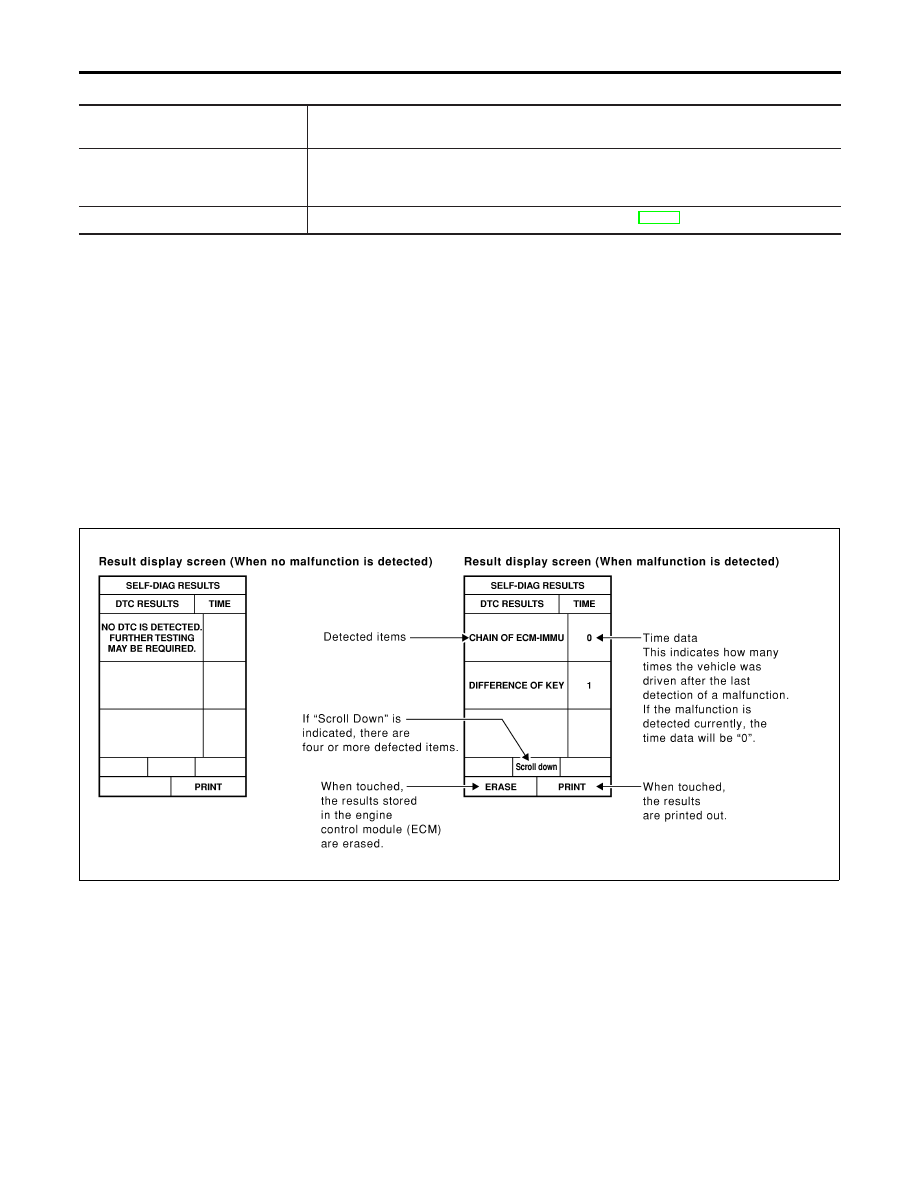

SEL151X

NATS (NISSAN ANTI-THEFT SYSTEM)

CONSULT-II (Cont’d)

EL-356

NATS SELF-DIAGNOSTIC RESULTS ITEM CHART

=NLEL0588S04

Detected items (NATS program card

screen terms)

P No. Code

(Self-diag-

nostic result

of “ENGINE”

Malfunction is detected when .....

Reference page

ECM INT CIRC-IMMU

NATS MAL-
FUNCTION
P1613

The malfunction of ECM internal circuit of IMMU com-
munication line is detected.

EL-361

CHAIN OF ECM-IMMU

NATS MAL-
FUNCTION
P1612

Communication impossible between ECM and IMMU
(In rare case, “CHAIN OF ECM-IMMU” might be stored
during key registration procedure, even if the system is
not malfunctioning.)

EL-362

DIFFERENCE OF KEY

NATS MAL-
FUNCTION
P1615

IMMU can receive the key ID signal but the result of ID
verification between key ID and IMMU is NG.

EL-364

CHAIN OF IMMU-KEY

NATS MAL-
FUNCTION
P1614

IMMU cannot receive the key ID signal.

EL-365

ID DISCORD, IMM-ECM

NATS MAL-
FUNCTION
P1611

The result of ID verification between IMMU and ECM is
NG. System initialization is required.

EL-368

LOCK MODE

NATS MAL-
FUNCTION
P1610

When the starting operation is carried out five or more
times consecutively under the following conditions,
NATS will shift the mode to one which prevents the
engine from being started.

I

Unregistered ignition key is used.

I

IMMU or ECM’s malfunctioning.

EL-371

DON’T ERASE BEFORE
CHECKING ENG DIAG

—

All engine trouble codes except NATS trouble code has
been detected in ECM.

EL-358

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NATS (NISSAN ANTI-THEFT SYSTEM)

CONSULT-II (Cont’d)

EL-357

Trouble Diagnoses

NLEL0589

WORK FLOW

NLEL0589S01

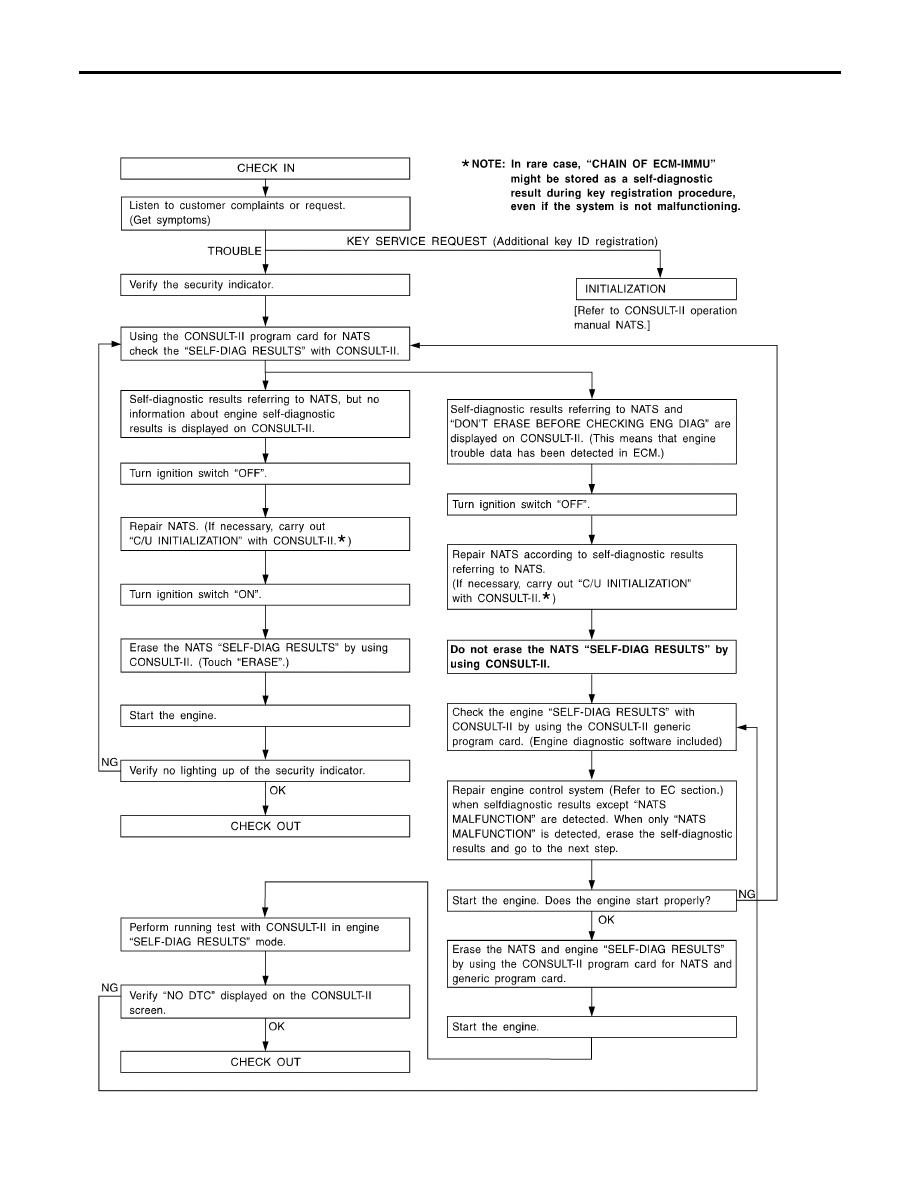

SEL729WE

NATS (NISSAN ANTI-THEFT SYSTEM)

Trouble Diagnoses

EL-358

First perform the “SELF-DIAG RESULTS” in “SMART ENTRANCE”
with CONSULT-II, when perform the each trouble diagnosis. Refer
to EL-355, “CONSULT-II INSPECTION PROCEDURE”.

SYMPTOM MATRIX CHART 1

NLEL0589S02

Self-diagnosis related item

SYMPTOM

Displayed “SELF-DIAG

RESULTS” on CON-

SULT-II screen.

DIAGNOSTIC PROCE-

DURE

(Reference page)

SYSTEM

(Malfunctioning part or

mode)

REFERENCE PART

NO. OF ILLUSTRATION
ON SYSTEM DIAGRAM

I

Security indicator
lighting up*

I

Engine cannot be
started

ECM INT CIRC-IMMU

PROCEDURE 1

(EL-361, “Diagnostic

Procedure 1”)

ECM

B

CHAIN OF ECM-IMMU

PROCEDURE 2

(EL-362, “Diagnostic

Procedure 2”)

In rare case, “CHAIN
OF ECM-IMMU” might
be stored during key
registration procedure,
even if the system is not
malfunctioning.

—

Open circuit in battery
voltage line of IMMU
circuit

C1

Open circuit in ignition
line of IMMU circuit

C2

Open circuit in ground
line of IMMU circuit

C3

Open circuit in commu-
nication line between
IMMU and ECM

C4

Short circuit between
IMMU and ECM com-
munication line and bat-
tery voltage line

C4

Short circuit between
IMMU and ECM com-
munication line and
ground line

C4

ECM

B

IMMU

A

DIFFERENCE OF KEY

PROCEDURE 3

(EL-364, “Diagnostic

Procedure 3”)

Unregistered key

D

IMMU

A
