Smart Entrance Control Unit Inspection Table

NLEL0580

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (Approximate values)

1

G

NATS antenna amp.
(Power supply)

—

Approx. 5V

2

G/OR

NATS antenna amp.
(Ground)

—

—

3

G/W

NATS antenna amp.
(Signal line)

Moment when key was inserted.

The needle of analog tester
swings immediately after insert-
ing key.

4

G/Y

NATS antenna amp.
(Signal line)

Moment when key was inserted

The needle of analog tester
swings immediately after insert-
ing key.

5

B/R

Key switch

Ignition key Removed

,

Inserted

0V

,

12V

8

L

CAN communication line

—

—

9

Y

Audio unit

Ignition key removed or inserted

MKIB0191E

11

R

CAN communication line

—

—

13

GY

Door lock/unlock switches

Neutral

,

Locks

12V

,

0V

14

L

Door lock/unlock switches

Neutral

,

Unlocks

12V

,

0V

15

LG

Hood switch

Hood switch:
ON (Open)

,

OFF (Closed)

0V

,

12V

17

R/G

Tail lamp switch

Lighting switch: OFF

,

1st or 2nd

0V

,

12V

18

LG

CONSULT-II

—

—

22

L/Y

Multifunction switch
(Rear window defogger switch)

[Ignition switch “ON”]
Multifunction switch: Press

,

Release (Only when pressed)

7V

,

0V

25

G/OR

Combination switch
(Turn signal switch)

Turn signal switch:
Neutral

,

Left turn position

12V

,

0V

26

L/B

Combination switch
(Turn signal switch)

Turn signal switch:
Neutral

,

Right turn position

12V

,

0V

27

Y/B

Vehicle security horn relay
(RHD models)

When theft warning system:
Armed

,

Disarmed

0V

,

12V

28

R/Y

Interior room lamp

When interior lamp is operated using
remote controller (Lamp switch in
“DOOR” position)

12V

,

0V

29

Y/G

Ignition key switch

Ignition key is in “ON” position

12V

30

G/R

Hazard switch

Hazard switch: OFF

,

ON

12V

,

0V

31

W

Rear window defogger relay

[Ignition switch “ON”]
Rear window defogger switch:
OFF

,

ON

12V

,

0V

SMART ENTRANCE CONTROL SYSTEM

Smart Entrance Control Unit Inspection Table

EL-348

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (Approximate values)

32

LG/B

Cooling fan relay

[Ignition switch“ ON”]
Cooling fan: Operating

,

Not operat-

ing

0V

,

12V

33

LG/R

Cooling fan relay

[Ignition switch “ON”]
Cooling fan: Operating

,

Not operat-

ing

0V

,

12V

34

L/Y

Security indicator

Ignition switch ON

,

OFF

12V

,

0V

41

L

Air conditioner relay

[Engine is running]
Air conditioner switch: ON

,

OFF

12V

,

0V

43

R/W

Front door switch
(Driver side)

Front door (Driver side):
Open

,

Closed

12V

,

0V

44

L/OR

Front door switch
(Passenger side)

Front door (Passenger side):
Open

,

Closed

0V

,

12V

49

W/L

Power source

—

12V

51

L/R

Driver door lock actuator

Door lock & unlock switch:
Free

,

Lock

0V

,

12V

52

Y

Door lock actuators

Door lock & unlock switch:
Free

,

Unlock

0V

,

12V

53

B

Ground

—

0V

54

G/Y

Door lock actuators

Door lock & unlock switch:
Free

,

Unlock

0V

,

12V

55

W/B

Power door super lock actuator
(Front)

Remote controller door lock switch:
Free

,

Unlock

0V

,

12V

56

R/B

Power source

—

12V

58

*1

Starter motor (M/T or A/T mod-
els)

Ignition switch: OFF

,

START posi-

tion

0V

,

12V

59

*2

Starter motor (M/T or A/T mod-
els)

Ignition switch: OFF

,

START posi-

tion

0V

,

12V

62

L/R

Headlamp washer motor

[Headlamp switch 1st or 2nd position]
Washer switch: OFF

,

ON

12V

,

0V

63

G/Y

RH turn signal lamp

[When door lock or unlock is oper-
ated using remote controller]
Turn signal lamp: OFF

,

ON

,

OFF

0V

,

12V

,

0V

64

G/B

LH turn signal lamp

[When door lock or unlock is oper-
ated using remote controller]
Turn signal lamp: OFF

,

ON

,

OFF

0V

,

12V

,

0V

*1: B/Y (M/T models), G/OR (A/T models)
*2: B/W (M/T models), P (A/T models)

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL SYSTEM

Smart Entrance Control Unit Inspection Table (Cont’d)

EL-349

Trouble Diagnoses

=NLEL0581

PRELIMINARY CHECK

NLEL0581S01

1

CHECK “SELF-DIAG RESULTS” MODE WITH CONSULT-II

Check smart entrance system trouble diagnosis (SELF-DIAG RESULTS) in “SEC-E CE” mode with CONSULT-II. Refer to
EL-344, “SELF-DIAG RESULTS MODE”.

Can “SELF-DIAG RESULTS” mode be displayed?

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK DISPLAY ITEM

Check display item in “SELF-DIAG RESULTS” mode.

Is any malfunction indicated in “SELF-DIAG RESULTS” mode?

Yes

©

GO TO EL-344, “SELF-DIAG RESULTS MODE”.

No

©

Inspection end.

3

CHECK POWER SUPPLY AND GROUND CIRCUIT

Refer to EL-330, “Power Supply and Ground Circuit Check”.

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Repair or replace harness.

SMART ENTRANCE CONTROL SYSTEM

Trouble Diagnoses

EL-350

CAN Communication Line Check

=NLEL0583

1

CHECK CAN COMMUNICATION CIRCUIT

1. Turn ignition switch “ON”.
2. Select “SELF-DIAG RESULTS” in “SEC-E CE” mode with CONSULT-II.
3. The “CAN COMM CIRCUIT” is detected.

Yes or No

Yes

©

Print out CONSULT-II screen, GO TO 2.

No

©

INSPECTION END

2

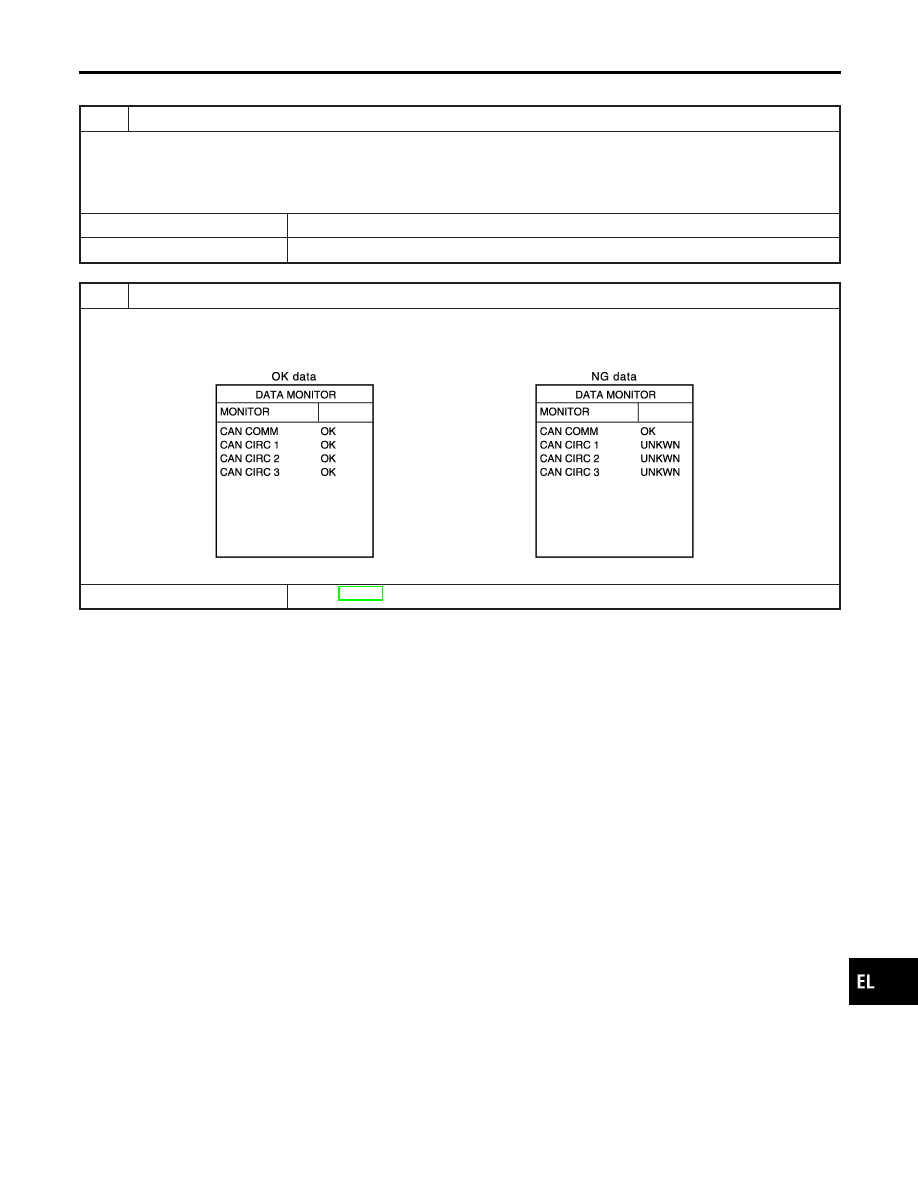

CHECK CAN COMMUNICATION SIGNALS

1. Turn ignition switch “ON”.
2. Select “CAN DIAG SUPPORT MNTR” in ”SEC-E CE” mode with CONSULT-II.
3. Print out the CONSULT-II screen.

SEC898C

©

GO TO EL-459, “CAN COMMUNICATION”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL SYSTEM

CAN Communication Line Check

EL-351
