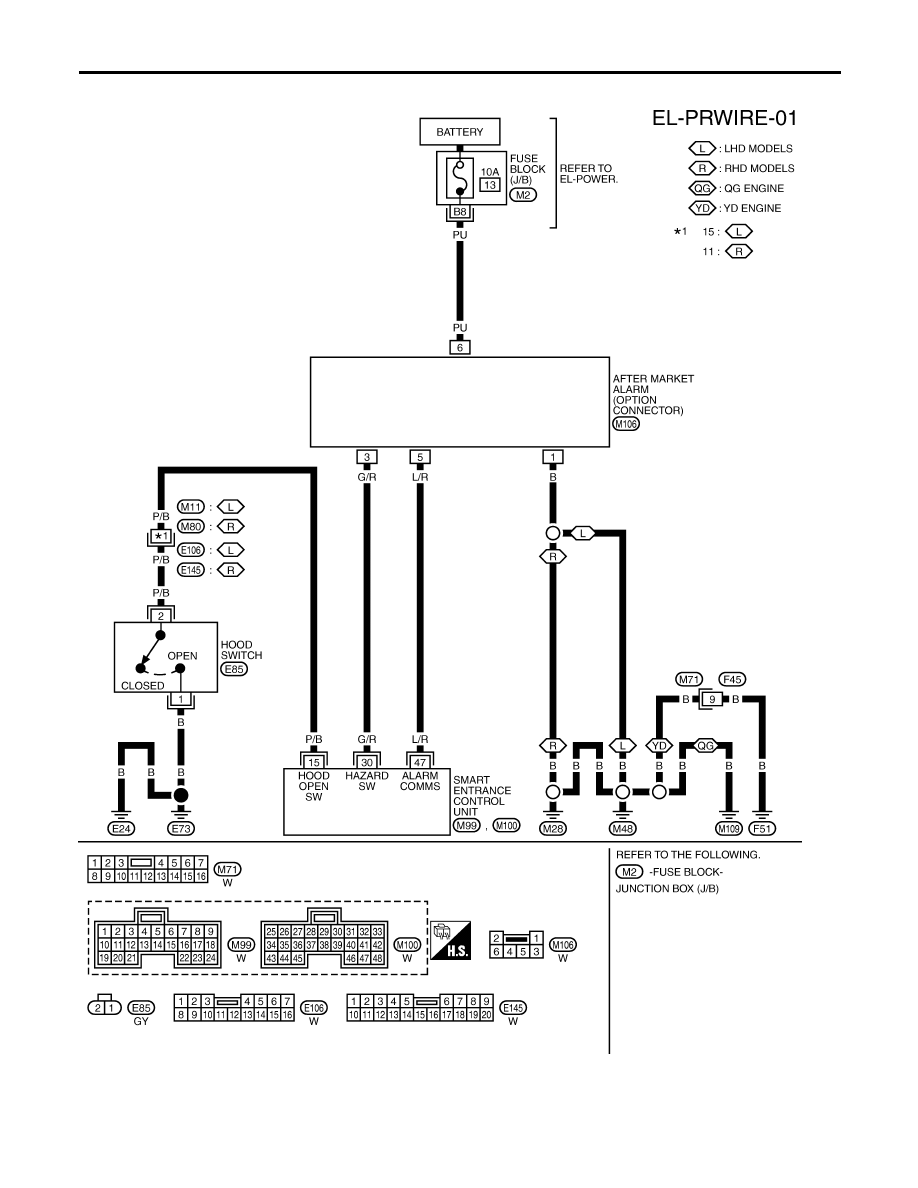

Wiring Diagram — PRWIRE —

NLEL0576

YEL035E

THEFT WARNING SYSTEM

Wiring Diagram — PRWIRE —

EL-340

Description

NLEL0577

OUTLINE

NLEL0577S01

The smart entrance control unit totally controls the following body electrical system operations.

I

Warning chime, refer to EL-125, “WARNING CHIME”.

I

Rear defogger and door mirror defogger, refer to EL-177, “REAR WINDOW DEFOGGER”.

I

Power door lock, refer to EL-264, “POWER DOOR LOCK SYSTEM”.

I

Power door lock - Super lock - (RHD models), refer to EL-290, “POWER DOOR LOCK — SUPER LOCK
—”.

I

Multi-remote control system, refer to EL-322, “MULTI-REMOTE CONTROL SYSTEM”.

I

NATS (Nissan Anti-Theft system), refer to EL-352, “NATS (NISSAN ANTI-THEFT SYSTEM)”.

I

Interior lamp, refer to EL-77, “INTERIOR ROOM LAMP”.

Also, smart entrance control unit has the “sleep/wake-up control” function. Smart entrance control unit puts
itself (the whole smart entrance control unit) to sleep under certain conditions to prevent unnecessary power
consumption. Then, when a certain input is detected, the system wakes itself up. For more detailed
information, refer to EL-341, “SLEEP/WAKE-UP CONTROL”.

INTERIOR LAMP/SPOT LAMP/VANITY MIRROR ILLUMINATION

NLEL0577S02

The lamps turn off automatically when the interior lamp, spot lamp or/and vanity mirror illumination are illumi-
nated with the ignition key in the OFF position, if the lamp remains lit by the door switch open signal or if the
lamp switch is in the ON position for more than 30 minutes.
After lamps are turned off by the smart entrance control unit, the lamps illuminate again when:

I

Driver’s door is locked or unlocked with remote controller, door lock/unlock switch or door key cylinder.

I

Ignition switch is turned to ON.

I

Door is opened or closed,

I

Key is inserted into ignition key cylinder.

REAR WINDOW DEFOGGER/DOOR MIRROR DEFOGGER

NLEL0577S03

Rear window defogger is turned off in approximately 15 minutes after the rear window defogger switch is turned
on.

SLEEP/WAKE-UP CONTROL

NLEL0577S04

Sleep Control

NLEL0577S0401

“Sleep” control prevents unnecessary power consumption. After the following conditions are met, the smart
entrance control unit suspends the operation. The whole smart entrance control unit is set in the “sleep” mode.

I

Ignition switch “OFF”

I

All electrical loads (in the smart entrance control unit) “OFF”

I

Timer “OFF”

I

Each switch do not input

Wake-up Control

NLEL0577S0402

When the smart entrance control unit detects a “wake-up” signal, it wakes up the whole system and starts
operating again. When any one of the following switches are turned ON, the “sleep” mode is canceled:

I

Ignition switch

I

Hazard switch

I

Headlamp switch

I

Hood switch

I

Luggage room lamp switch

I

Each door switch

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL SYSTEM

Description

EL-341

INPUT/OUTPUT

=NLEL0577S05

System

Input

Output

Power door lock

Door lock/unlock switch
Key switch (Insert)
Door switches

Door lock actuators
Back door release actuator

Multi-remote control

Key switch (Insert) (For RHD models)
Ignition switch (ON)
Door switches
Multi-remote controller signal
Door lock/unlock switch

Hazard warning lamp
Door lock actuator
Interior room lamp

Warning chime

Key switch (Insert) (For RHD models)
Ignition switch (ON)
Lighting switch (1st)
Door switch driver side

Warning chime (located in smart entrance
control unit)

Rear window defogger and door mirror
defogger

Ignition switch (ON)
Rear window defogger switch

Rear window defogger relay

Interior room lamp

Door switches
Multi-remote controller signal (lock/unlock)
Door lock/unlock switches (lock/unlock)
Luggage room lamp switch (sedan mod-
els)
Ignition switch (ON)
Key switch (Insert)

Interior room lamp
Luggage room lamp
Step lamp
Spot lamp
Vanity mirror

SMART ENTRANCE CONTROL SYSTEM

Description (Cont’d)

EL-342

CONSULT-II

=NLEL0578

DIAGNOSTIC ITEMS APPLICATION

NLEL0578S01

Item (CONSULT-II screen

terms)

Diagnosed system

DATA MONITOR

WORK SUPPORT

DOOR LOCKING

Power door lock (For LHD
models)
Super lock (For RHD models)

X

X

RR DEFOG

Rear window defogger

X

KEY REMINDER

Warning chime (For LHD mod-
els)

X

LIGHT ON REMINDER

Warning chime

X

ROOM LAMP

Interior room lamps

X

THEFT WARNING

Theft warning system

X

X

KEYLESS ENTRY

Multi-remote control system

X

X

DIRECTION INDICATORS

Direction indicator sound

X

X

SEC-E C/U

SEC self-diagnosis

X

X: Applicable
For diagnostic item in each control system, refer to the relevant pages for each system.
The description of DATA MONITOR and WORK SUPORT, refer to EL-343, “DATA MONITOR MODE or EL-344, WORK SUPPORT
MODE”.

DATA MONITOR MODE

NLEL0578S02

Item (CONSULT-II screen terms)

Diagnosed system

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

KEY IN DETECT

Indicates [ON/OFF] condition of electronic key switch.

DOOR SW DR RR

Indicates [ON/OFF] condition of rear door switch (driver side).

DOOR SW AS RR

Indicates [ON/OFF] condition of rear door switch (passenger side).

AS DOOR SW

Indicates [ON/OFF] condition of front door switch (passenger side).

DR DOOR SW

Indicates [ON/OFF] condition of front door switch (driver side).

CDL LOCK SW

Indicates [ON/OFF] condition of door lock/unlock switch (lock signal).

CDL UNLOCK SW

Indicates [ON/OFF] condition of door lock/unlock switch (unlock signal).

TRUNK OPEN SW

Indicates [ON/OFF] condition of

HOOD OPEN SW

Indicates [ON/OFF] condition of hood switch.

HAZARD SW

Indicates [ON/OFF] condition of hazard switch.

RH TURN SW

Indicates [ON/OFF] condition of turn signal switch.

LH TURN SW

Indicates [ON/OFF] condition of turn signal switch.

REAR DEF SW

Indicates [ON/OFF] condition of multifunction switch (defogger switch).

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

RKE UNLOCK

Indicates [ON/OFF] condition of unlock signal from remote controller.

RKE SEL UNLOCK

Indicates [ON/OFF] condition of select unlock signal from remote controller.

RKE TRUNK REL

Indicates [ON/OFF] condition of trunk open signal from remote controller.

BATTERY CHECK

Indicates [ON/OFF] condition of remote controller battery.

TAIL LAMP ON

Indicates [ON/OFF] condition of lighting switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

SMART ENTRANCE CONTROL SYSTEM

CONSULT-II

EL-343
