REMOTE CONTROLLER BATTERY AND FUNCTION
CHECK

=NLEL0482S02

1

CHECK REMOTE CONTROLLER BATTERY

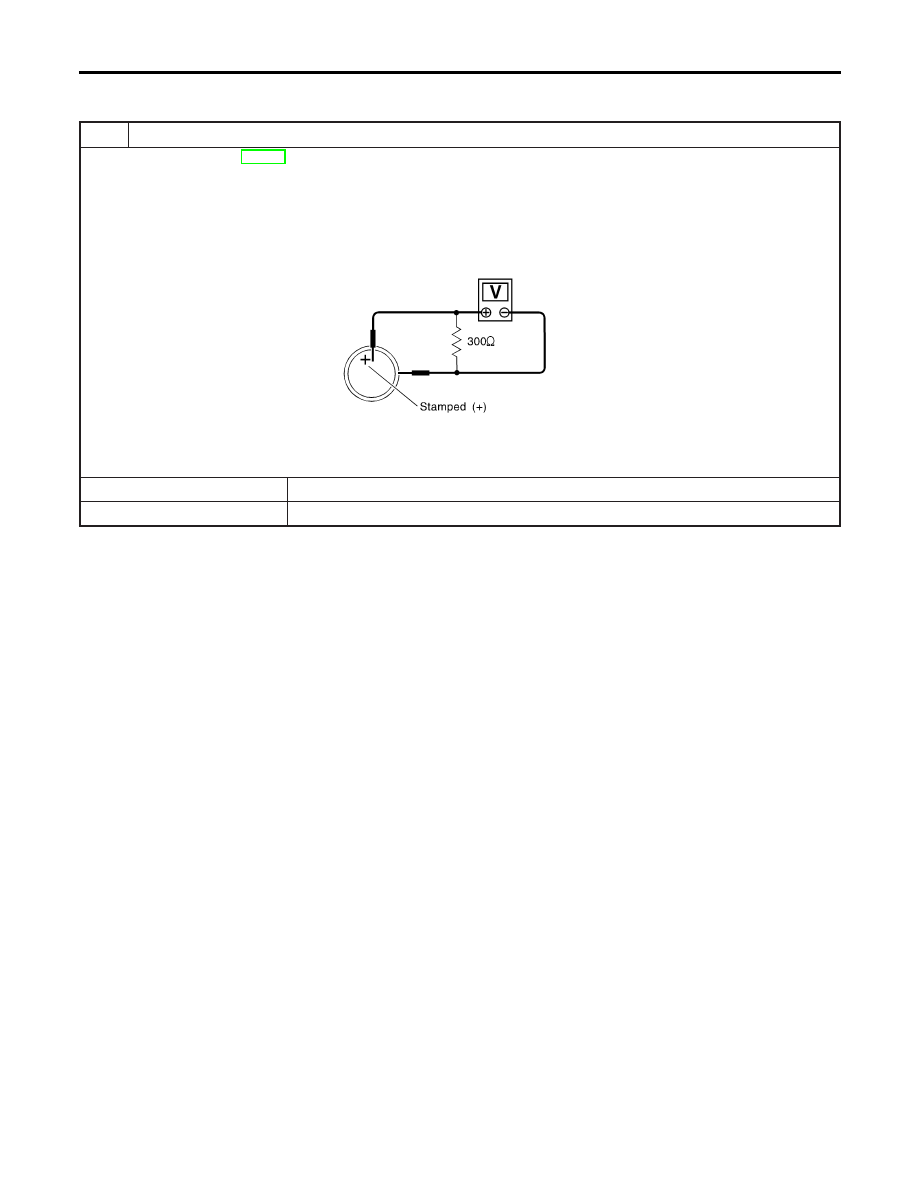

Remove battery (refer to EL-339) and measure voltage across battery positive and negative terminals, (+) and (−) with
using 300

Ω

resistor as shown in figure.

Voltage [V]:

2.5 - 3.0

NOTE:
Remote controller does not function if battery is not set correctly.

SEL237W

OK or NG

OK

©

Check remote controller battery terminals for corrosion or damage.

NG

©

Replace battery.

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-332

IGNITION “ON” POWER SUPPLY CIRCUIT FOR SMART
ENTRANCE CONTROL UNIT

=NLEL0482S17

1

CHECK IGNITION “ON” POWER SUPPLY CIRCUIT FOR SMART ENTRANCE CONTROL UNIT

1. Disconnected time control unit harness connector.

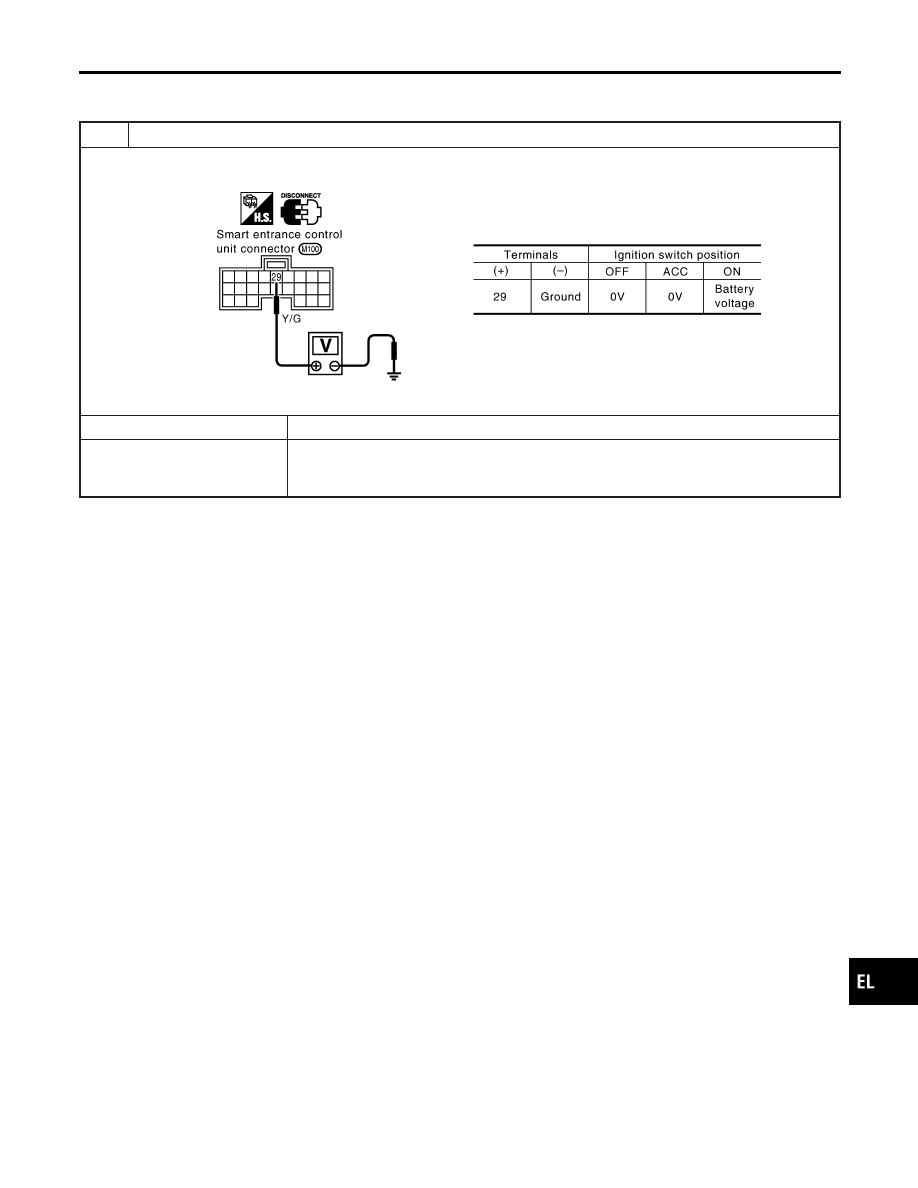

2. Check voltage between smart entrance control unit terminal 29 (Y/G) and ground.

YEL364E

OK or NG

OK

©

Ignition “ON” power supply circuit is OK.

NG

©

Check the following.

I

10A fuse [No. 10, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-333

HAZARD REMINDER CHECK

=NLEL0482S18

1

CHECK HAZARD WARNING LAMP

Check if hazard warning lamp flashes with hazard switch.

Does hazard warning lamp operate?

Yes

©

GO TO 2.

No

©

Check hazard warning lamp circuit.

2

CHECK HAZARD REMINDER OPERATION

Check the following at when push the remote controller switch.

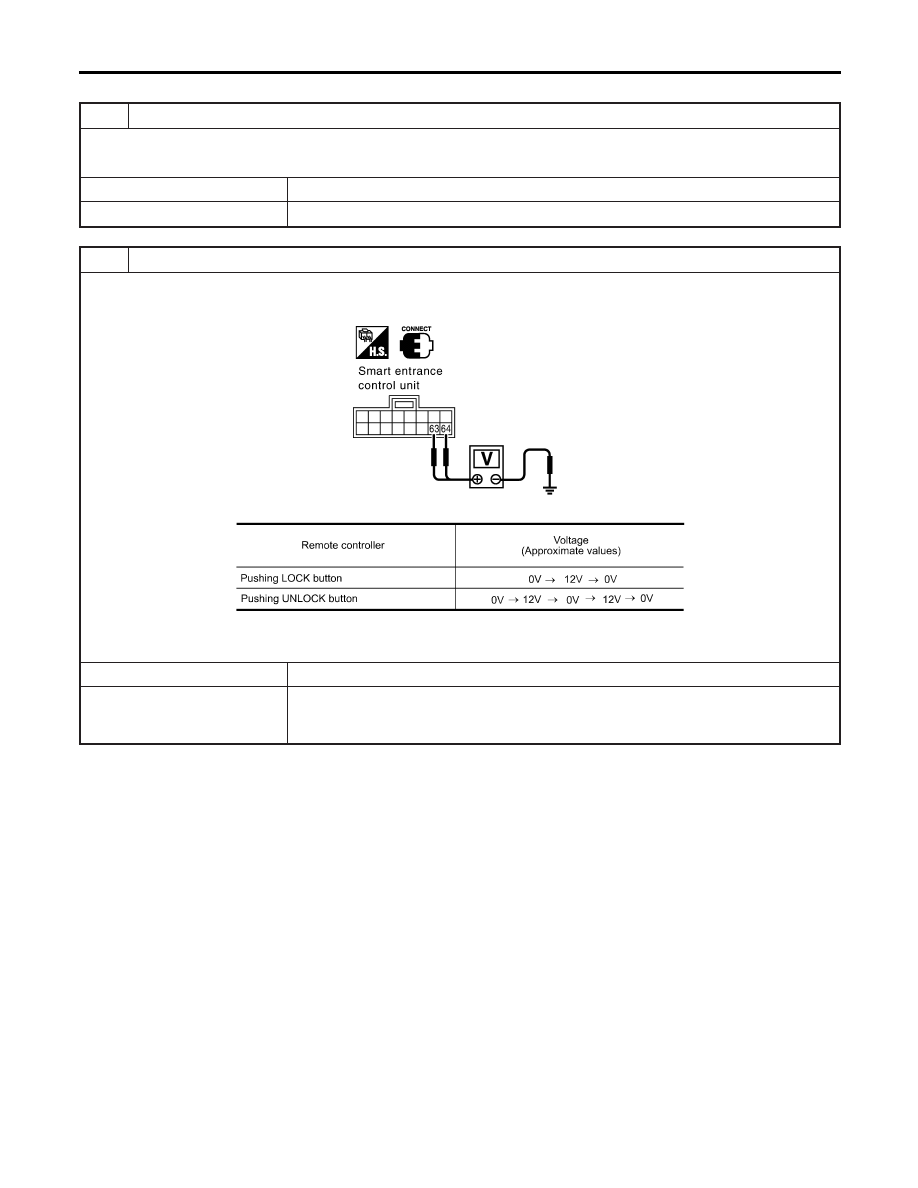

Check voltage between smart entrance control unit harness connector M101 terminal 63 (G/Y), 64 (G/B) and ground.

YEL365E

MTBL1515

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and hazard switch.

NG

©

Check the following before replacing the smart entrance control unit.

I

Multi-remote controller ID is registered.

I

Multi-remote controller battery is OK.

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-334

INTERIOR ROOM LAMP OPERATION CHECK

=NLEL0482S22

1

CHECK ROOM INTERIOR LAMP

Check if the interior room lamp switch is in the “ON” position and the lamp illuminates.

Does interior room lamp illuminate?

Yes

©

GO TO 2.

No

©

Check the following.

I

Harness for open or short between smart entrance control unit and interior room lamp

I

Interior room lamp

2

CHECK INTERIOR ROOM LAMP OPERATION

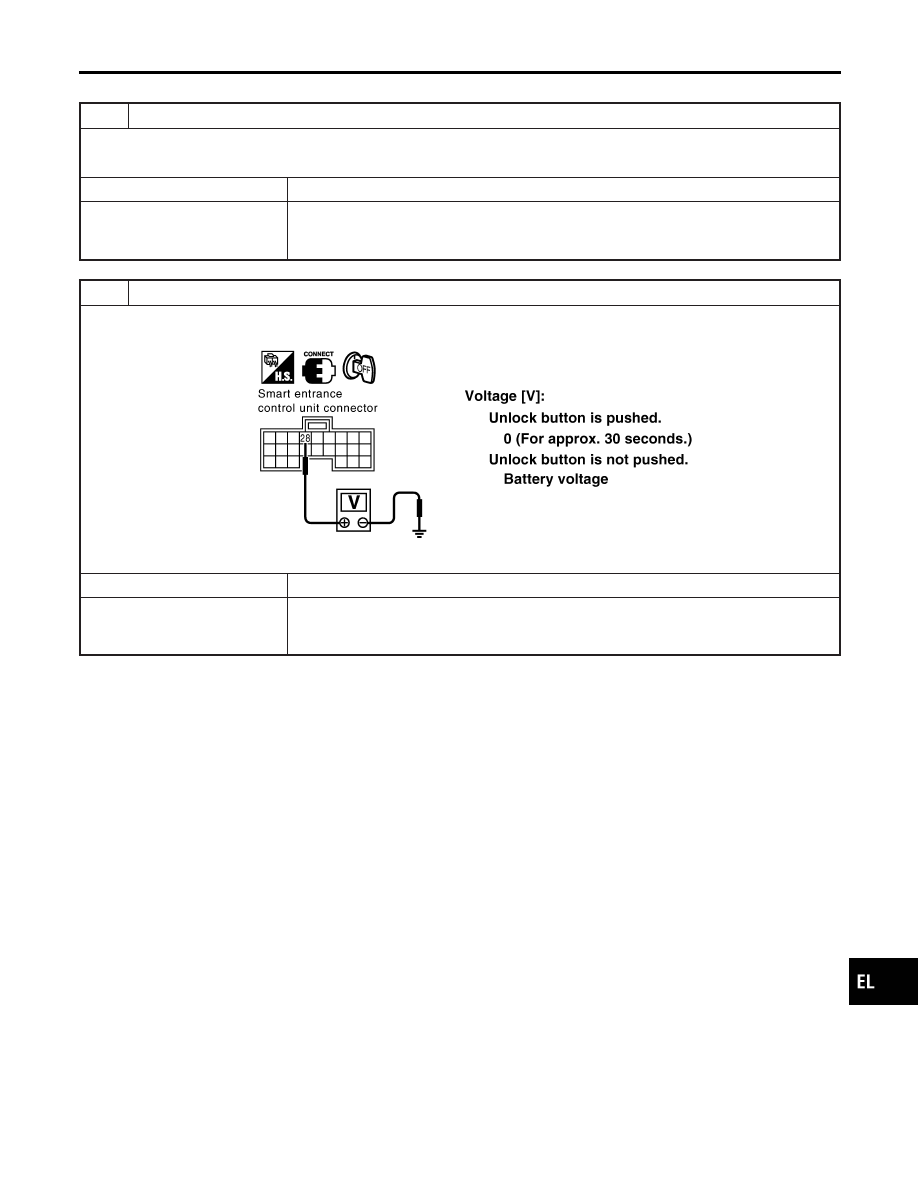

Push unlock button of multi-remote controller with all doors closed and driver’s door locked, and check voltage between
smart entrance control unit harness connector M100 terminal 28 (R/Y) and ground.

YEL366E

OK or NG

OK

©

System is OK.

NG

©

Check the following before replacing the smart entrance control unit.

I

Multi-remote controller ID is registered.

I

Multi-remote controller battery is OK.
