CONSULT-II Inspection Procedure

NLEL0685

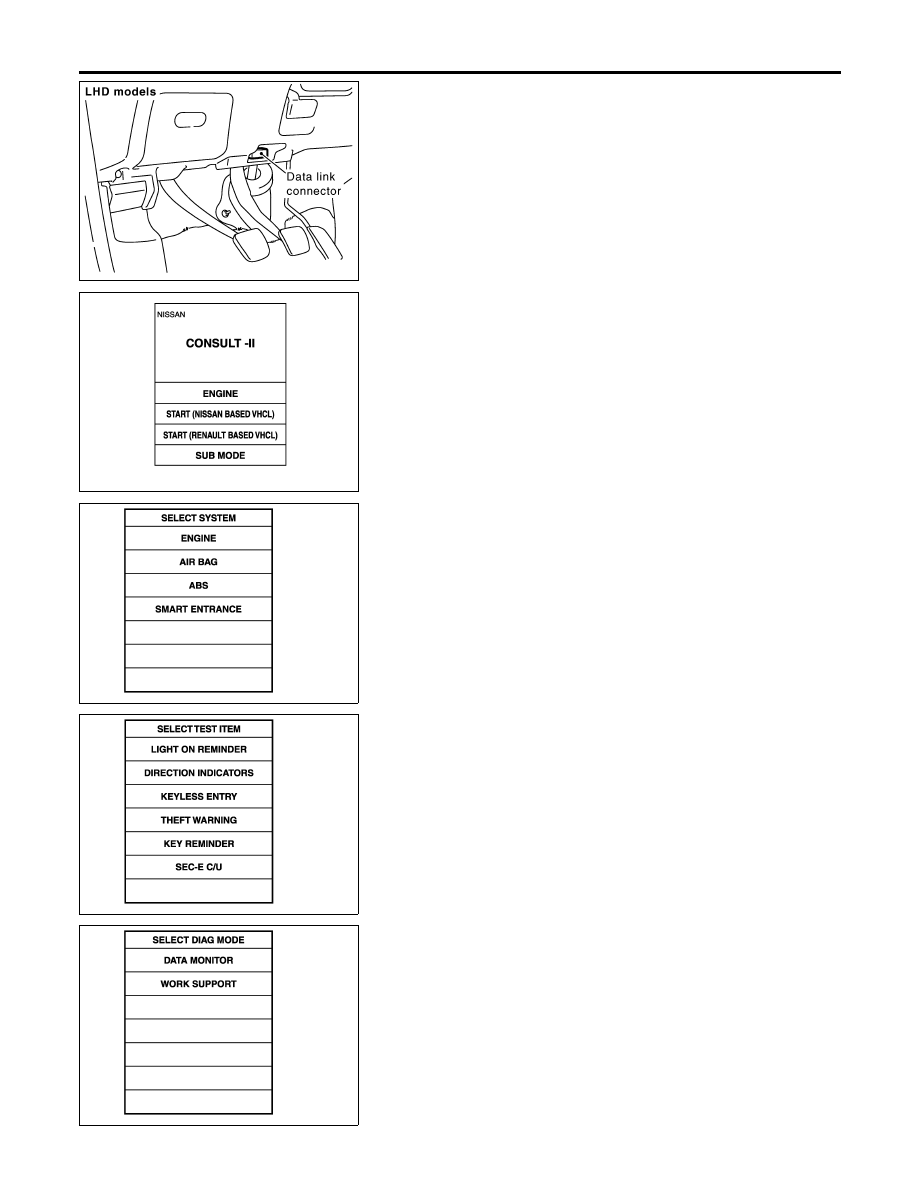

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to the data link connector.

MBIB0233E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SIIA1678E

5.

Touch “SMART ENTRANCE”.

SIIA1679E

6.

Touch “KEYLESS ENTRY”.

SIIA1677E

7.

Select diagnosis mode.
“DATA MONITOR” and “WORK SUPPORT” are available.

MULTI-REMOTE CONTROL SYSTEM

CONSULT-II Inspection Procedure

EL-328

CONSULT-II Application Items

NLEL0686

DATA MONITOR

Monitored Item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch in ON position.

TRUNK OPEN SW

Indicates [ON/OFF] condition of back door switch.

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

RKE UNLOCK

Indicates [ON/OFF] condition of unlock signal from remote controller.

RKE SEL UNLOCK

Indicates [ON/OFF] condition of select unlock signal from remote controller.

RKE TRUNK REL

Indicates [ON/OFF] condition of back door open signal from back door release switch.

BATTERY CHECK

Indicates [OK/NG] condition of remote controller battery.

MODE

Indicates [CMFRT/SCRTY] condition of multi-remote control system.

WORK SUPPORT

Test Item

Description

KEYLESS CHECK

It can be checked whether remote controller ID code is registered or not in this mode.

KEYLESS REGISTRATION

Remote controller ID code can be registered.

KEYLESS DI FLASH

This mode can be setting hazard reminder function.

I

MODE 1: Nothing

I

MODE 2: Lock operation only

I

MODE 3: Unlock operation only

I

MODE 4: Both lock and unlock operation

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

CONSULT-II Application Items

EL-329

Trouble Diagnoses

NLEL0482

SYMPTOM CHART

=NLEL0482S01

NOTE:
Always check remote controller battery before replacing remote
controller.

Symptom

Diagnoses/service procedure

Reference

page

(EL-

)

No doors can be locked or unlocked by remote
control operation.
(Make sure that power door lock operates properly.
If NG, check power door lock.)

1. Remote controller battery check

332

2. Power supply and ground circuit for time control unit check

331

3. Replace remote controller. Refer to ID Code Entry Proce-
dure.

336

The new ID of remote controller cannot be entered. 1. Remote controller battery check

332

2. Power supply and ground circuit for time control unit check

331

3. Ignition “ON” power supply circuit for time control unit

333

4. Replace remote controller. Refer to ID Code Entry Proce-
dure.

336

Hazard reminder does not activate properly when
pressing lock or unlock button of remote controller.

1. Remote controller battery

332

2. Hazard reminder check

334

3. Replace remote controller. Refer to ID Code Entry Proce-
dure.

336

Auto door lock does not activate properly. (All other
multi-remote control system functions are OK.)

1. Check auto door lock operation setting.

271

2. Replace smart entrance control unit.

—

Interior room lamp does not activate properly.

1. Check interior room lamp operation.

335

2. Check door switch.

282

3. Replace smart entrance control unit.

—

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses

EL-330

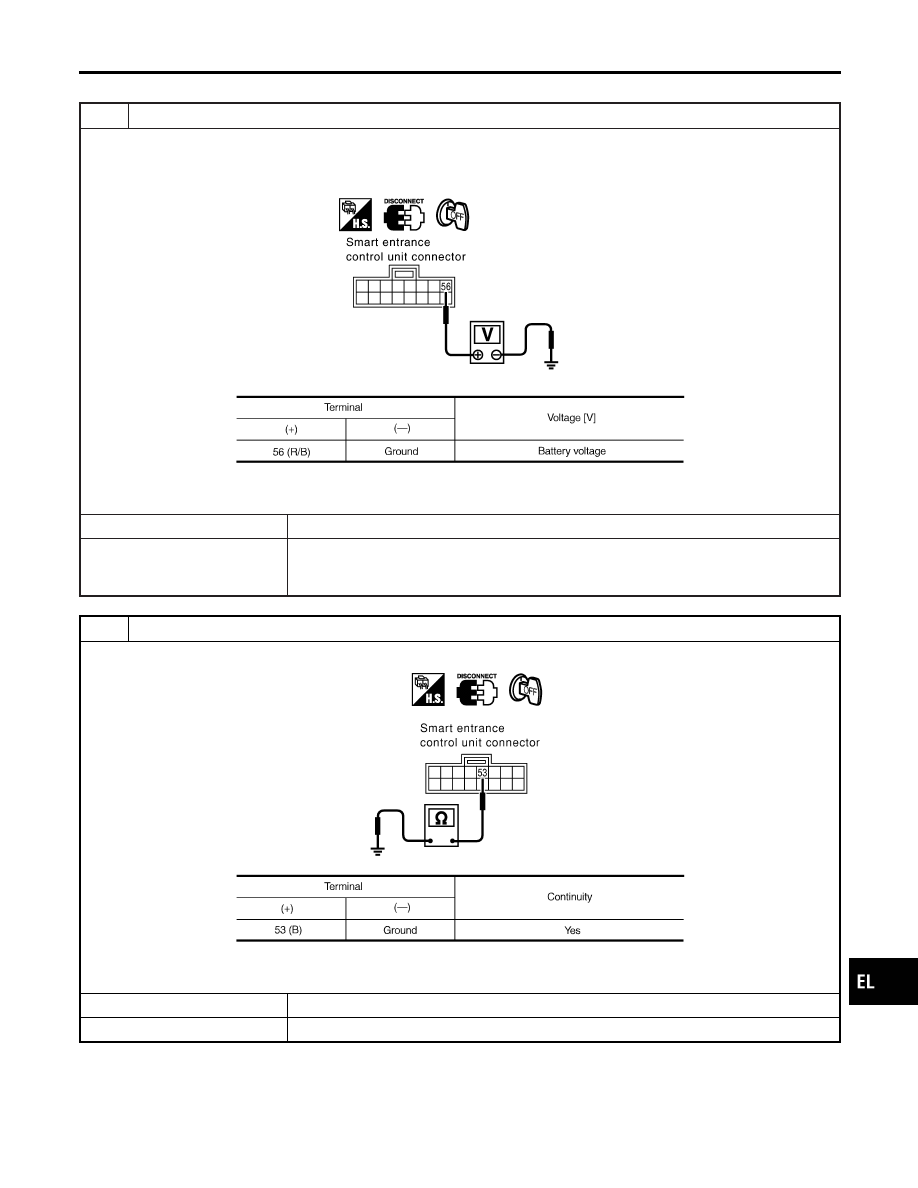

POWER SUPPLY AND GROUND CIRCUIT CHECK

=NLEL0482S03

1

CHECK POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect smart entrance control unit connector.
3. Check voltage between smart entrance control unit harness connector M101 terminal 56 (R/B) and ground.

YEL363E

MTBL1717

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

15A fuse [No. 5, located in fuse and fusible link box (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

2

CHECK GROUND CIRCUIT

Check continuity between smart entrance control unit harness connector M101 terminal 53 (B) and ground.

SIIA1565E

MTBL1718

OK or NG

OK

©

Power supply and ground circuit is OK.

NG

©

Check smart entrance control unit ground circuit for open or short.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)
