REARVIEW MONITOR

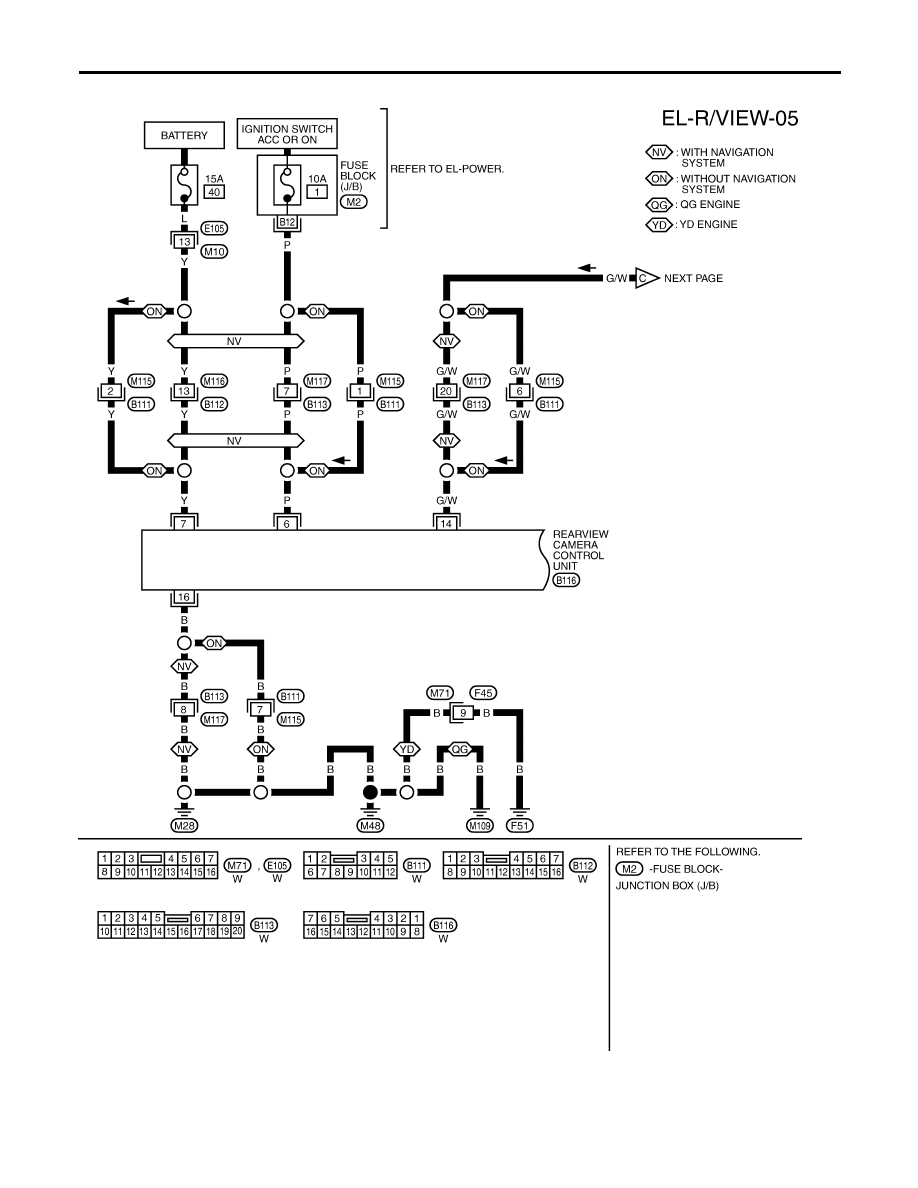

Wiring Diagram — R/VIEW — (Cont’d)

EL-164

YEL042E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REARVIEW MONITOR

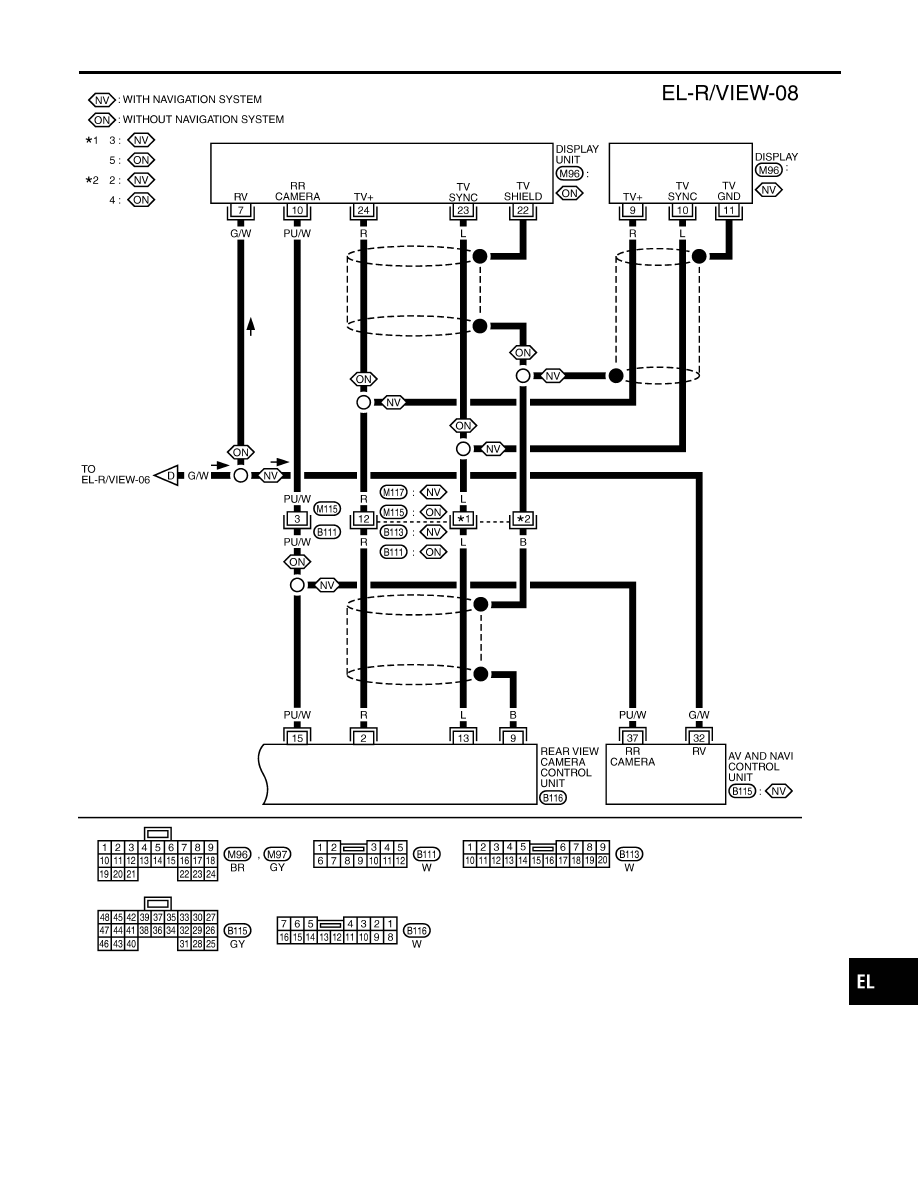

Wiring Diagram — R/VIEW — (Cont’d)

EL-165

YEL043E

REARVIEW MONITOR

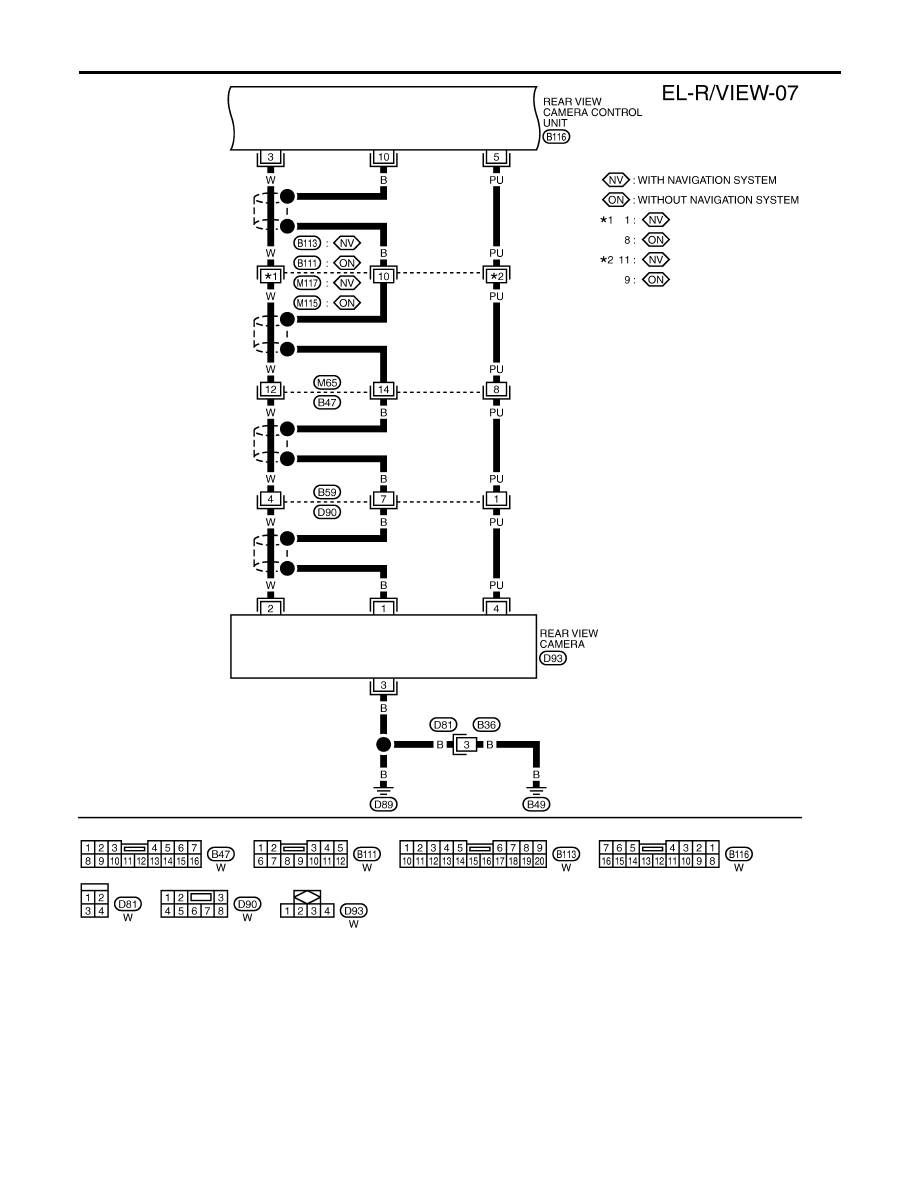

Wiring Diagram — R/VIEW — (Cont’d)

EL-166

YEL044E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REARVIEW MONITOR

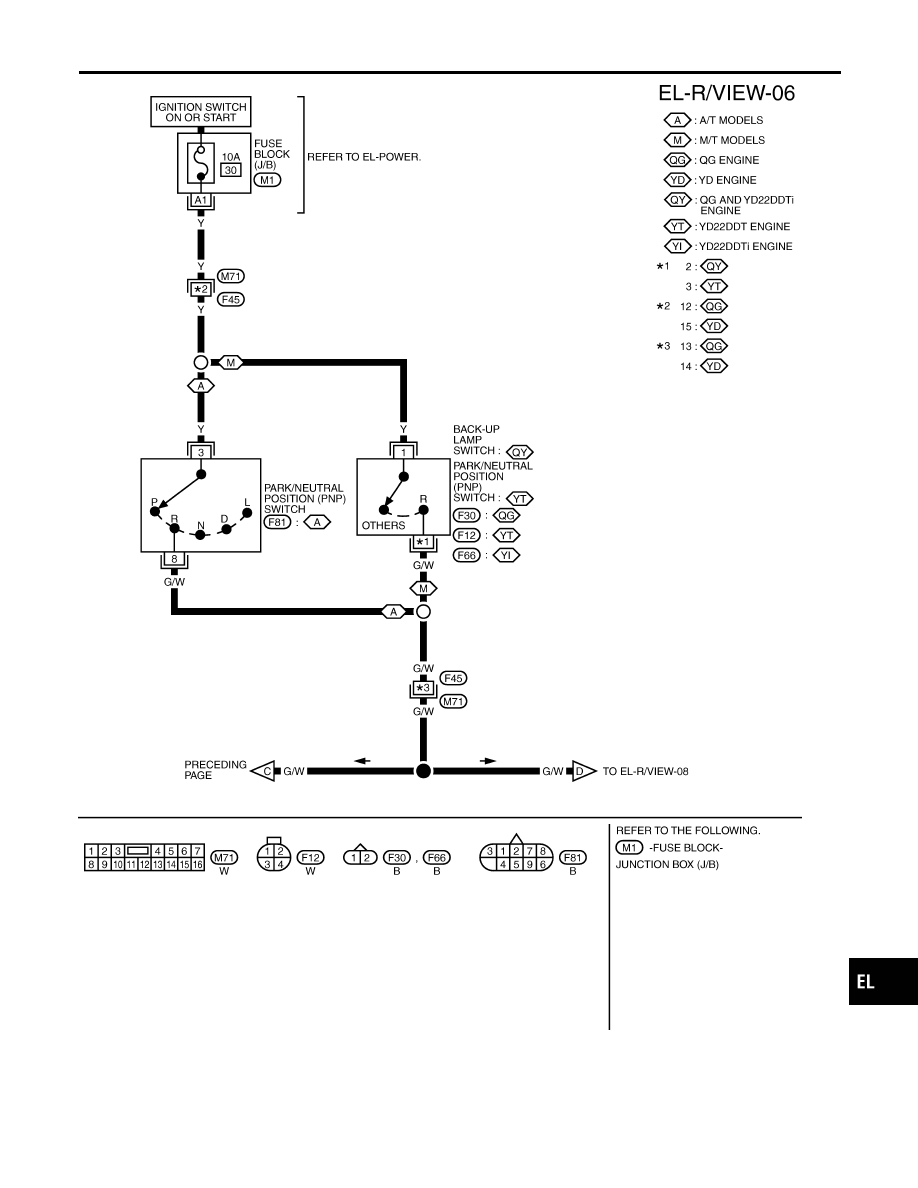

Wiring Diagram — R/VIEW — (Cont’d)

EL-167
