FRONT WIPER AND WASHER

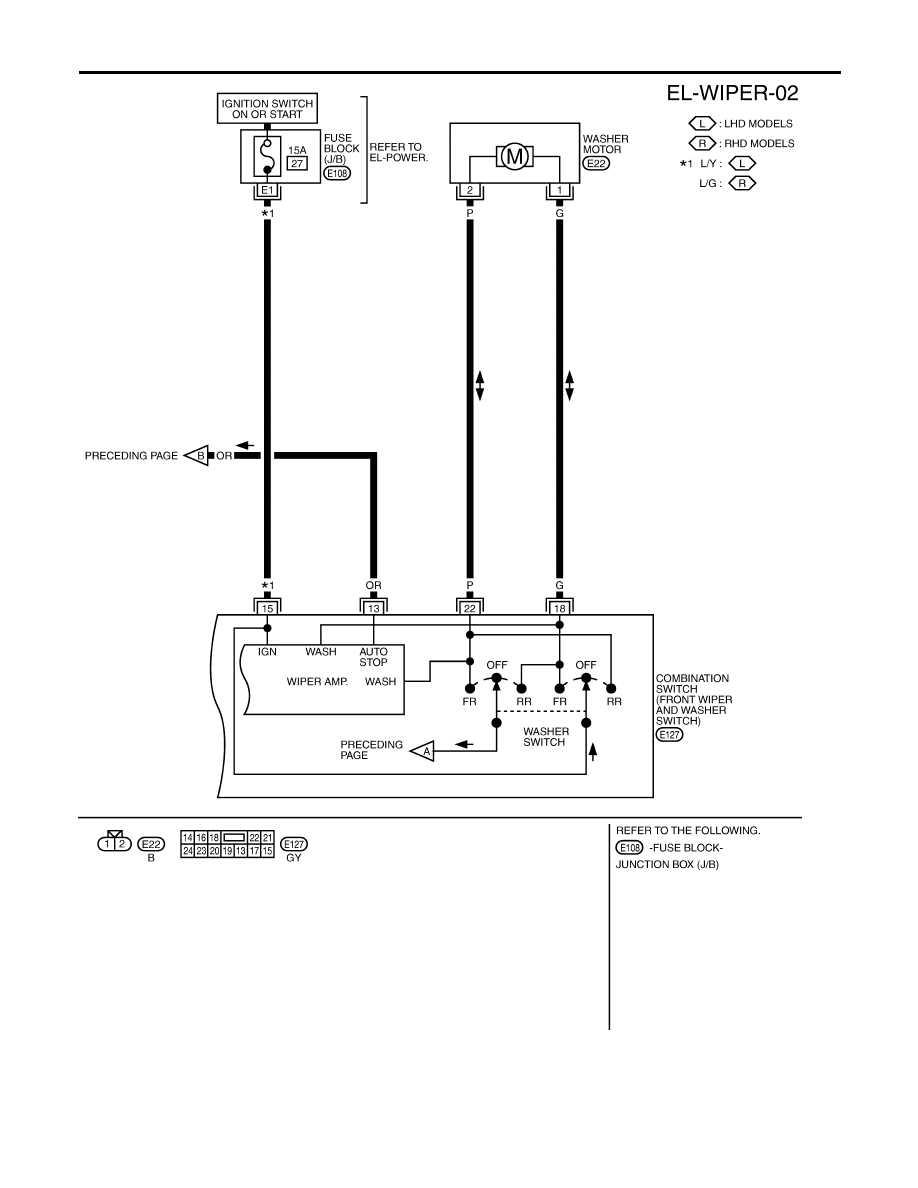

Wiring Diagram — WIPER — (Cont’d)

EL-144

SEL543TA

Removal and Installation

NLEL0060

WIPER ARMS

NLEL0060S01

1.

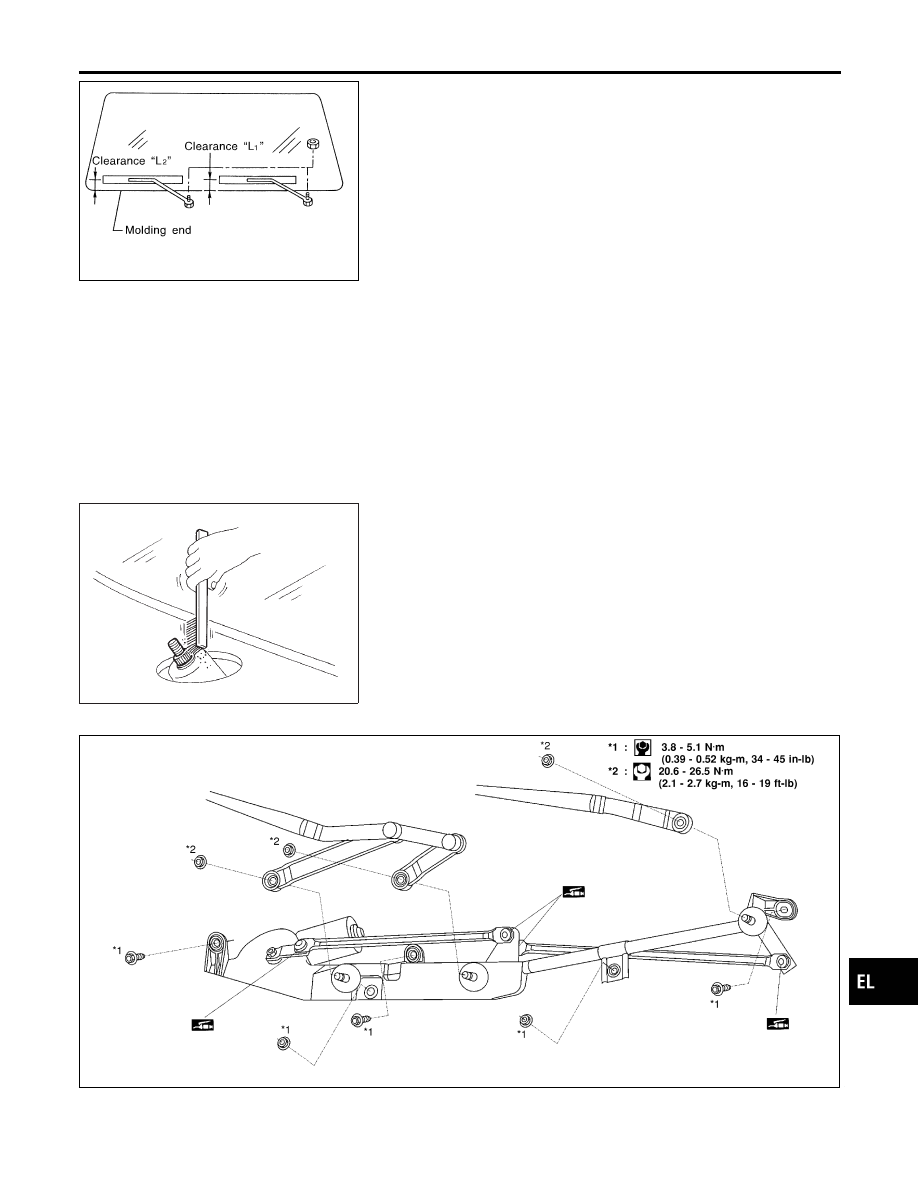

Prior to wiper arm installation, turn on wiper switch to operate
wiper motor and then turn it “OFF” (Auto Stop).

2.

Lift the blade up and then set it down onto glass surface to set
the blade center to clearance “L

1

” & “L

2

” immediately before

tightening nut.

3.

Eject washer fluid. Turn on wiper switch to operate wiper motor
and then turn it “OFF”.

4.

Ensure that wiper blades stop within clearance “L

1

” & “L

2

”.

Clearance “L

1

”: 20.4 - 34.4 mm (0.803 - 1.354 in)

Clearance “L

2

”: 61.8 - 75.8 mm (2.433 - 2.984 in)

I

Tighten wiper arm nuts to specified torque.

Front wiper: 21 - 26 N·m (2.1 - 2.7 kg-m, 16 - 19 ft-lb)

SEL024J

I

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm loose-
ness.

WIPER LINKAGE

NLEL0060S02

NEL719

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

Removal and Installation

EL-145

Removal

NLEL0060S0201

1.

Remove wiper arms and cowl top cover.

2.

Remove wiper motor connector.

3.

Remove 5 screws and 3 nuts.

4.

Remove wiper linkage.

Be careful not to break ball joint rubber boot.

Installation

NLEL0060S0202

I

Grease ball joint portion before installation.

1.

Installation is the reverse order of removal.

GEL013-A

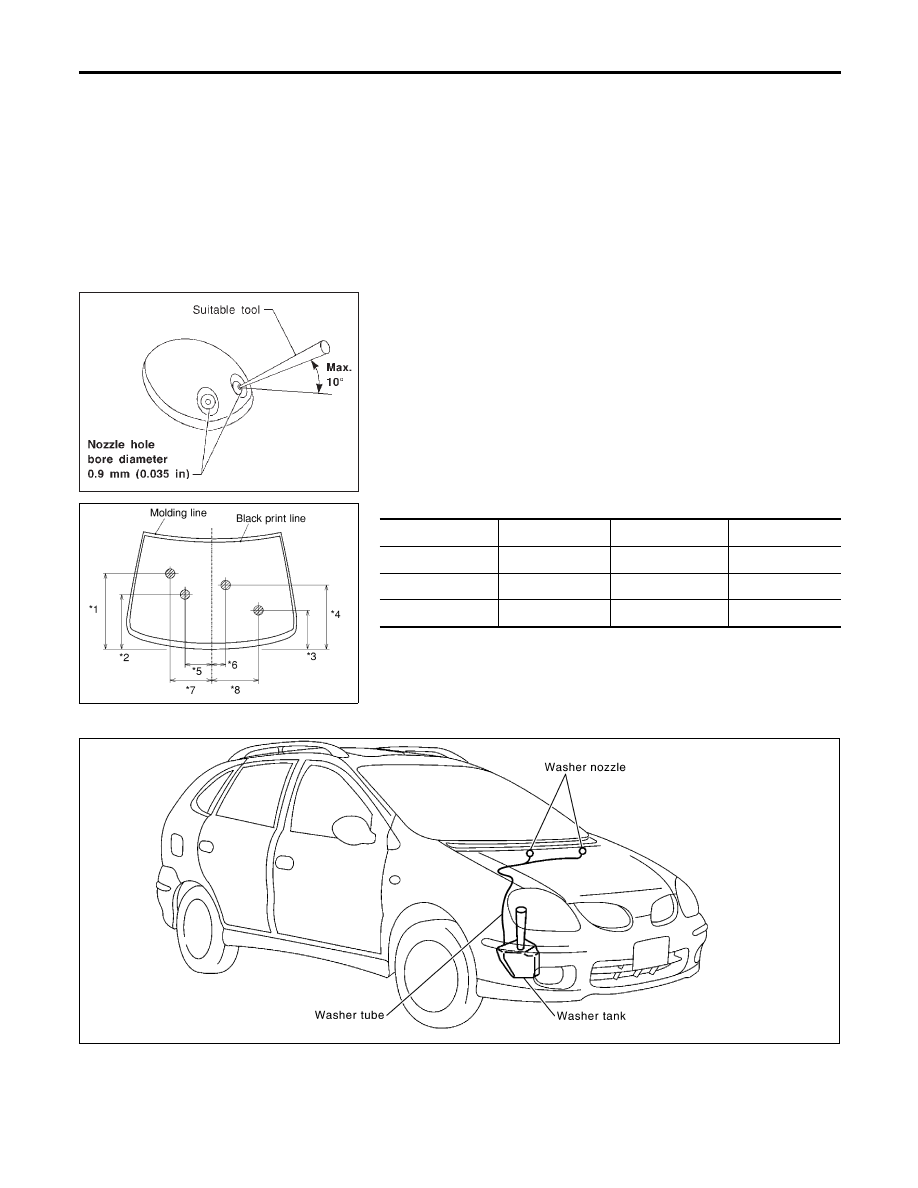

Washer Nozzle Adjustment

NLEL0061

I

Adjust washer nozzle with suitable tool as shown in the figure
at left.

Adjustable range:

±

10° (In any direction)

NEL720

Unit: mm (in)

*1

646.9 (25.47)

*5

230.1 (9.06)

*2

470.2 (18.51)

*6

16.8 (0.66)

*3

332.9 (13.11)

*7

356.5 (14.04)

*4

550.9 (21.69)

*8

394.8 (15.54)

*: The diameters of these circles are less than 80 mm (3.15 in).

Washer Tube Layout

NLEL0062

YEL340E

FRONT WIPER AND WASHER

Removal and Installation (Cont’d)

EL-146

Wiring Diagram — WIP/R —

NLEL0458

YEL966D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WIPER AND WASHER

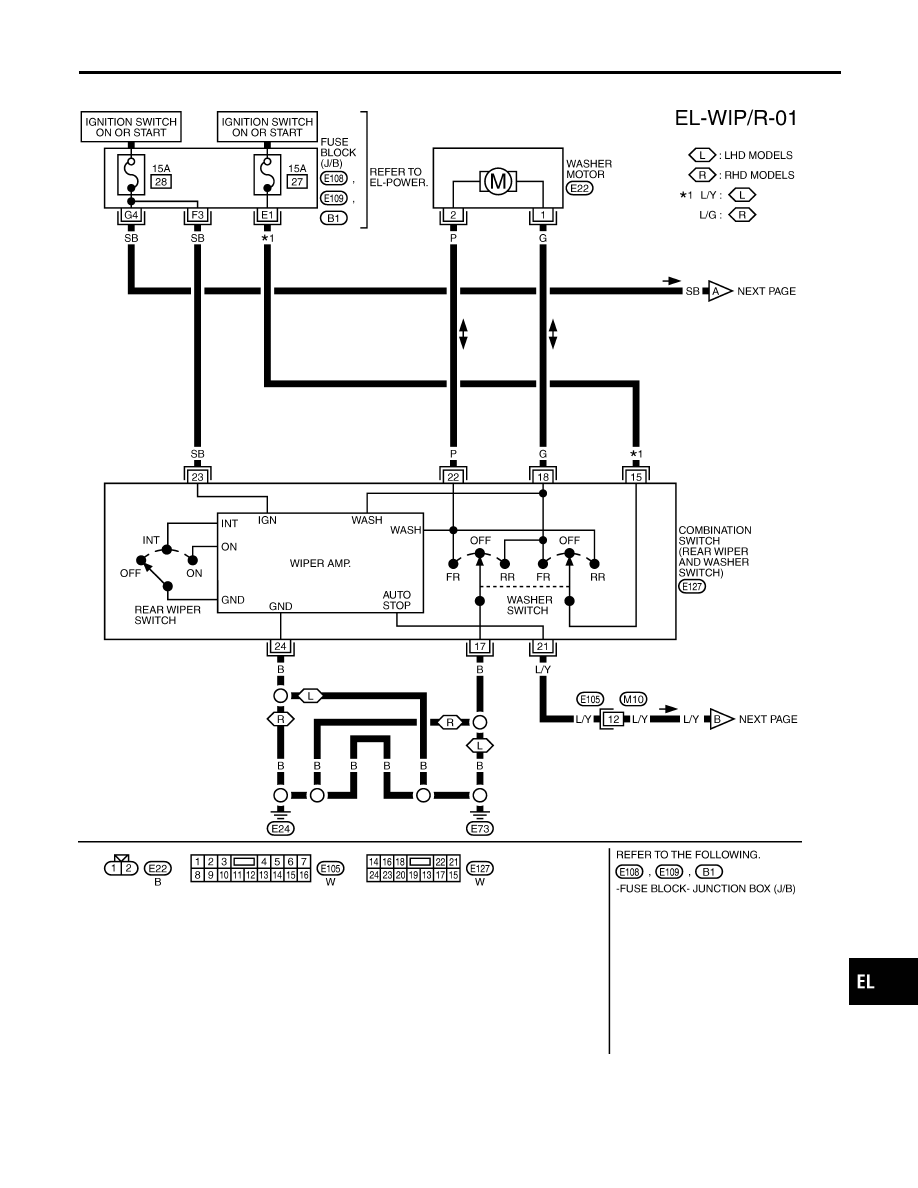

Wiring Diagram — WIP/R —
