Nissan Almera Tino V10. Manual - part 713

YEL967D

REAR WIPER AND WASHER

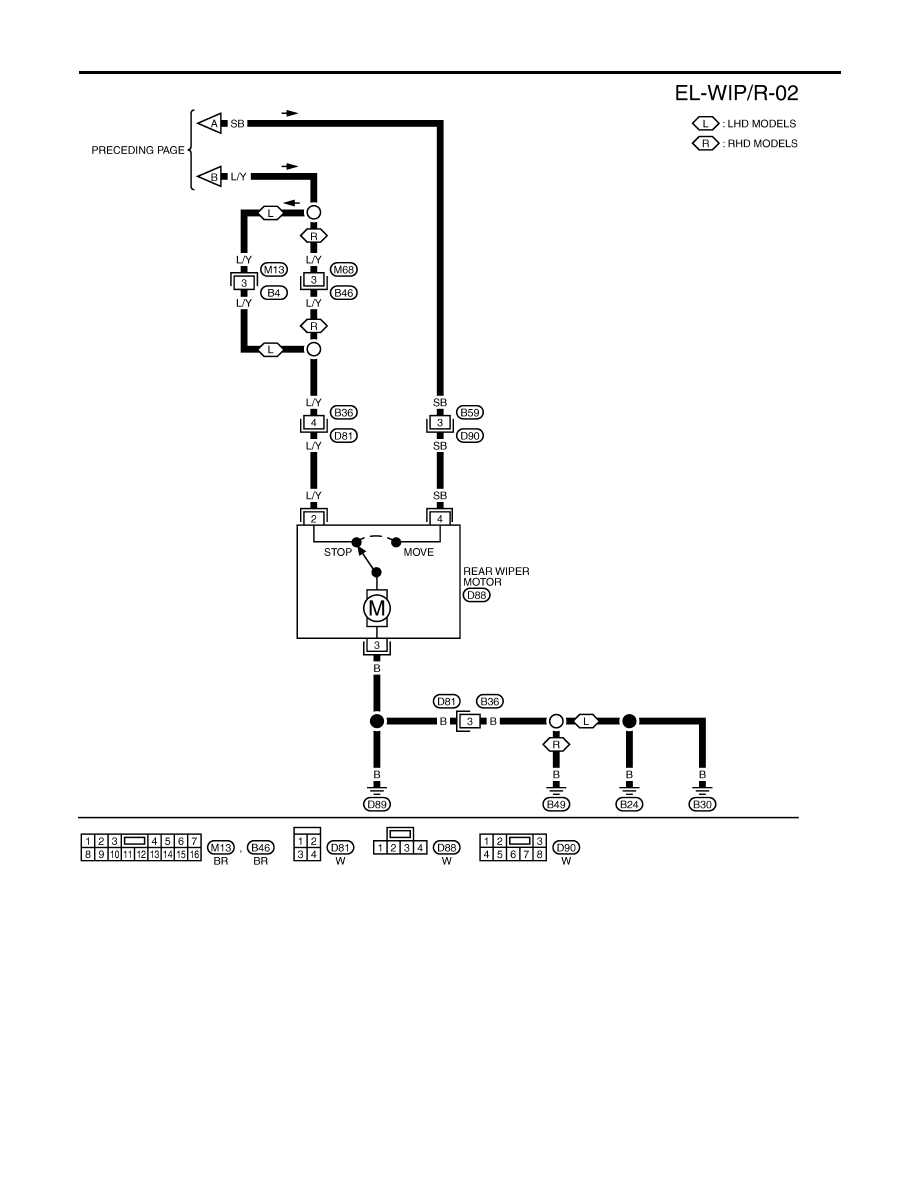

Wiring Diagram — WIP/R — (Cont’d)

EL-148

NEL722

Removal and Installation

NLEL0301

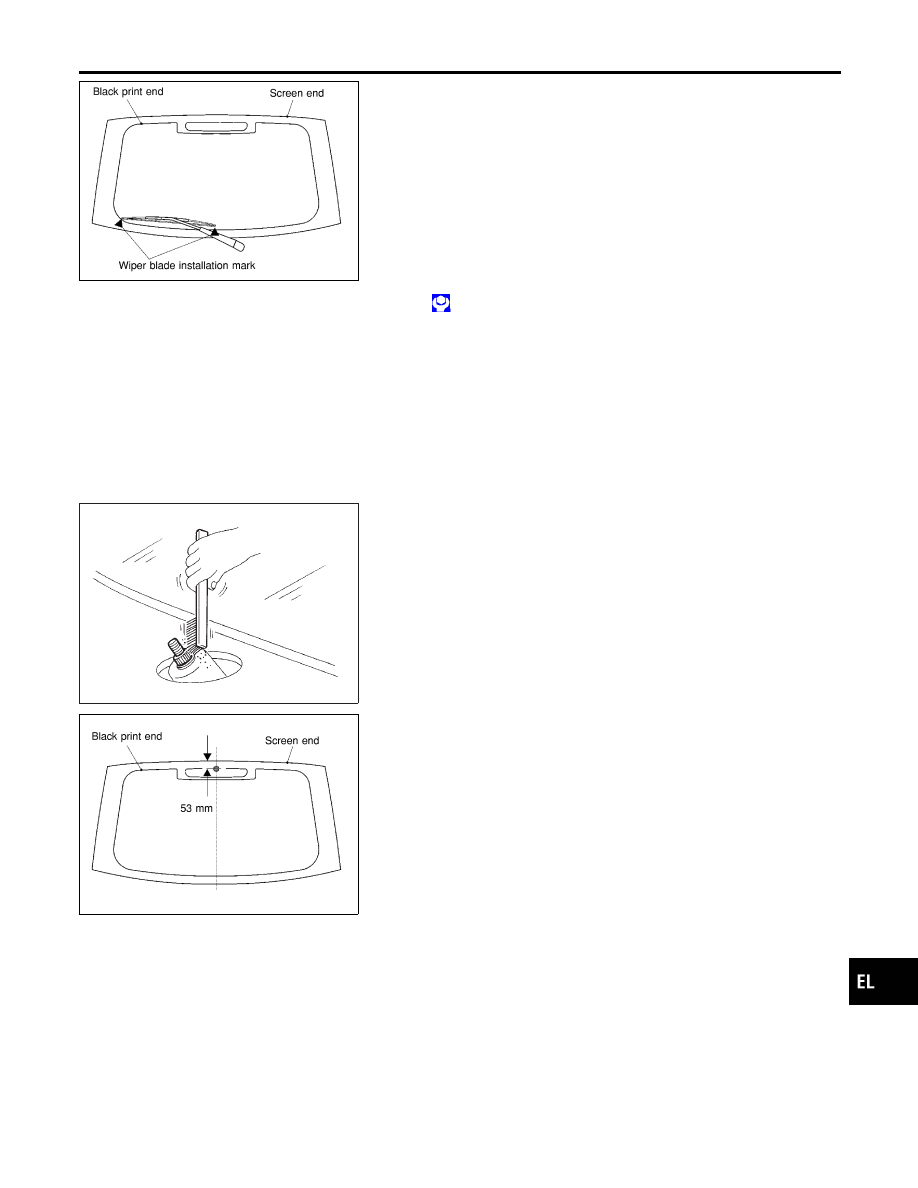

WIPER ARMS

NLEL0301S01

1.

Prior to wiper arm installation, turn on wiper switch to operate
wiper motor and then turn it “OFF” (Auto Stop).

2.

Lift the blade up and then set it down onto glass surface. Set
the black center to clearance “E” immediately before tighten-
ing the nut.

3.

Eject washer fluid. Turn on wiper switch to operate wiper motor
and then turn it “OFF”.

4.

Ensure that wiper blades stop on the lowest heat wire.

I

Tighten windshield wiper arm nuts to specified torque.

: 12.7 - 17.6 N·m (1.3 - 1.8 kg-m, 10 - 13 ft-lb)

SEL024J

I

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm loose-
ness.

NEL721

Washer Nozzle Adjustment

NLEL0302

The diameter of the washer spit circle is less than 30 mm (1.18 in).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WIPER AND WASHER

Removal and Installation

EL-149

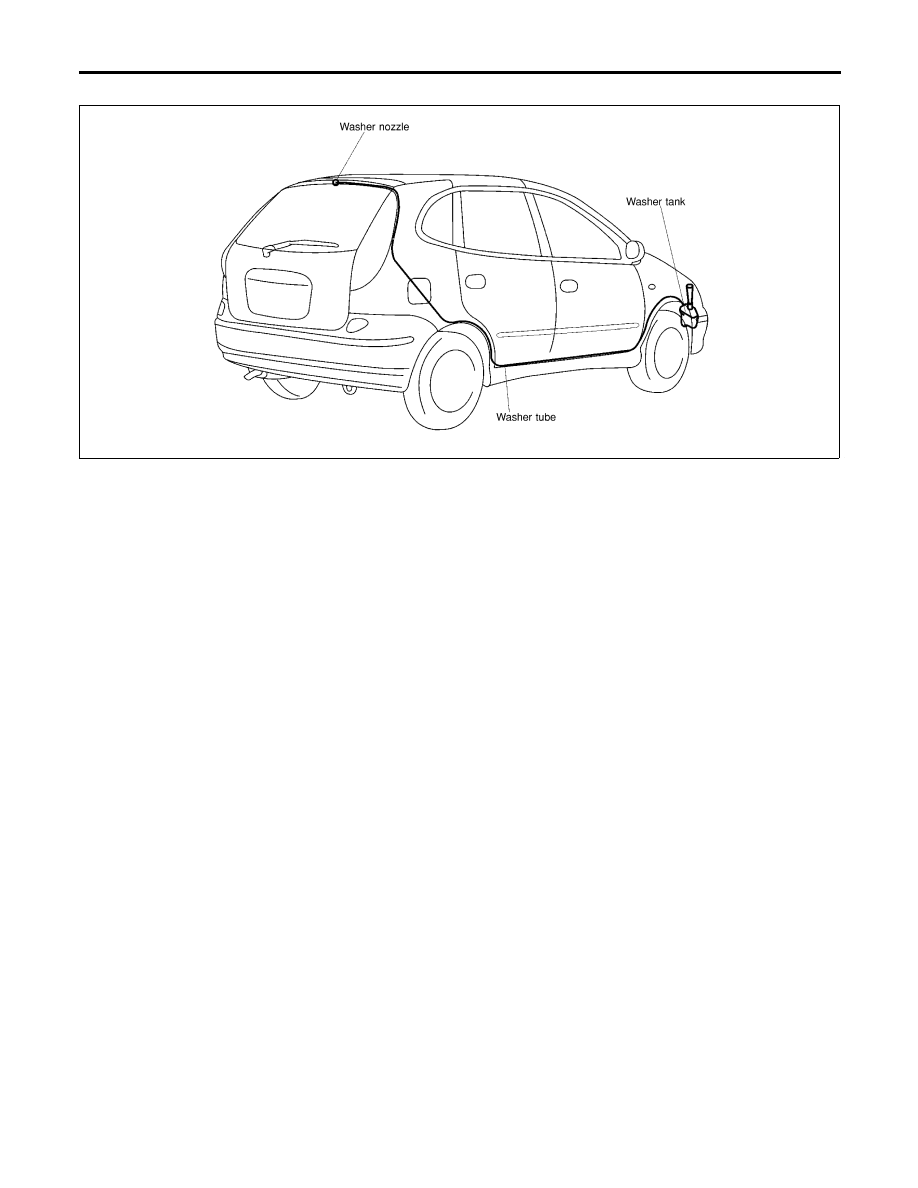

Washer Tube Layout

NLEL0303

NEL723

REAR WIPER AND WASHER

Washer Tube Layout

EL-150

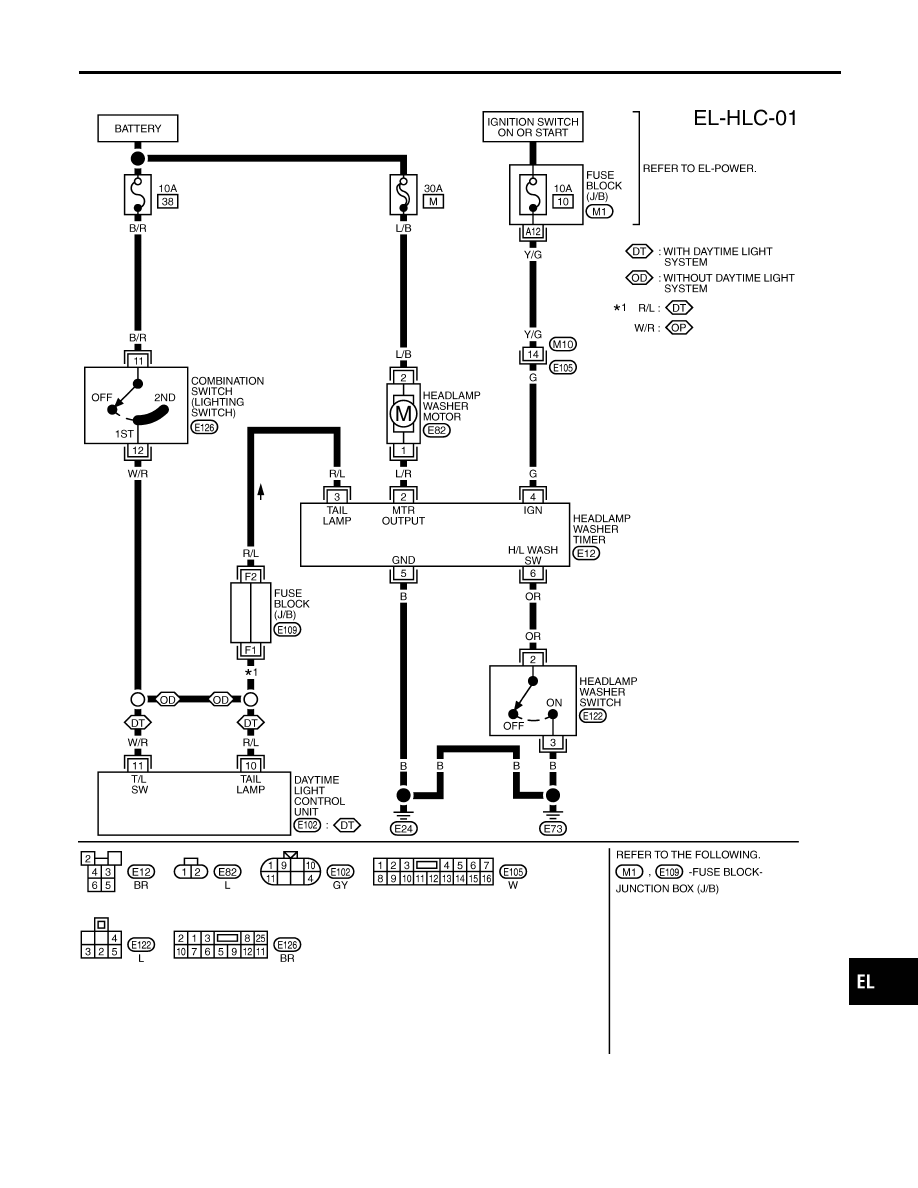

Wiring Diagram — HLC —

NLEL0459

YEL968D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP WASHER

Wiring Diagram — HLC —

EL-151
