Nissan Almera Tino V10. Manual - part 710

2

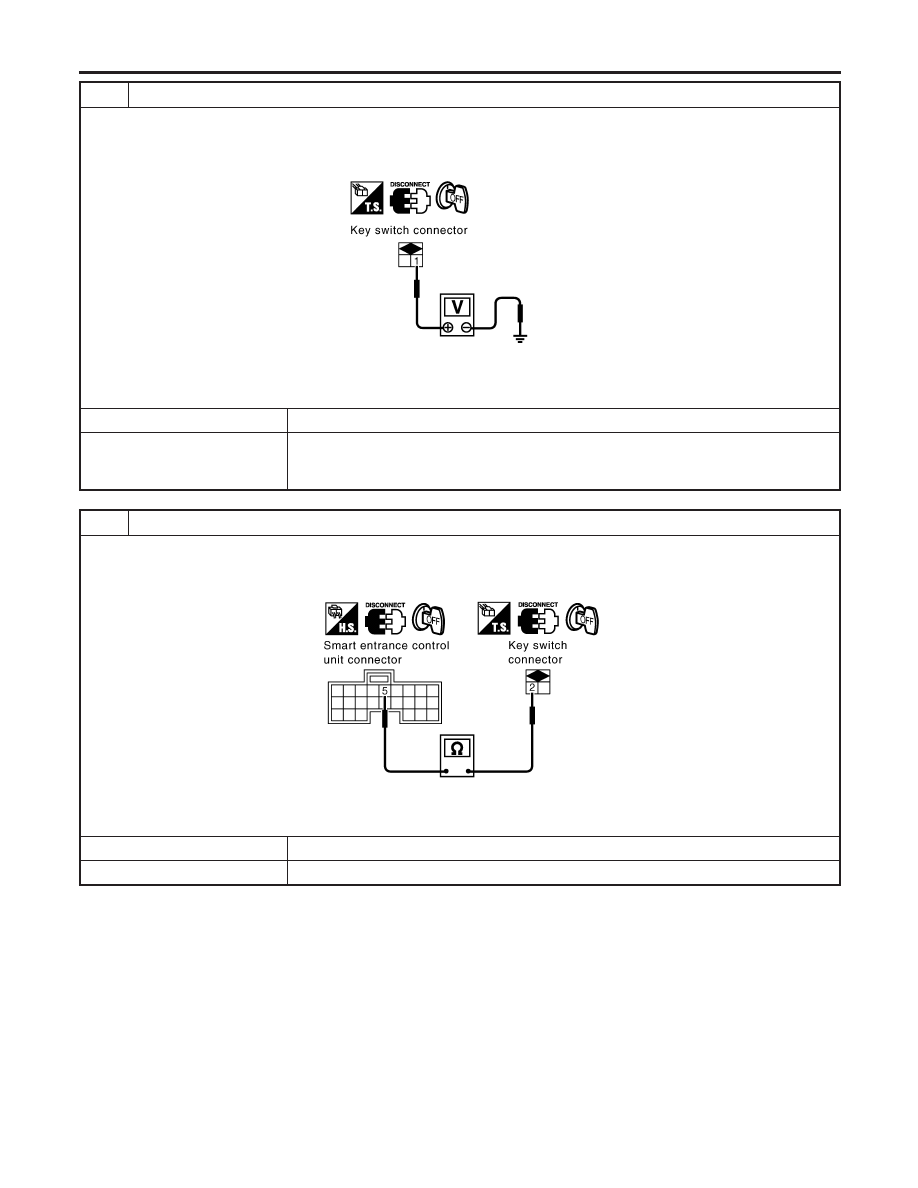

CHECK KEY SWITCH POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect key switch harness connector.
3. Check voltage between key switch harness connector E118 terminal 1 (R) and ground.

YEL256E

Battery voltage should exist.

OK or NG

OK

©

GO TO 3.

NG

©

Check the following.

I

10A fuse [No. 12 located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

3

CHECK KEY SWITCH INPUT SIGNAL CIRCUIT FOR OPEN OR SHORT

1. Disconnect smart entrance control unit.
2. Check harness continuity between key switch harness connector E118 terminal 2 (L/W) and smart entrance control unit

harness connector M99 terminal 5 (B/R).

YEL257E

Continuity should exist.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace harness.

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-136

4

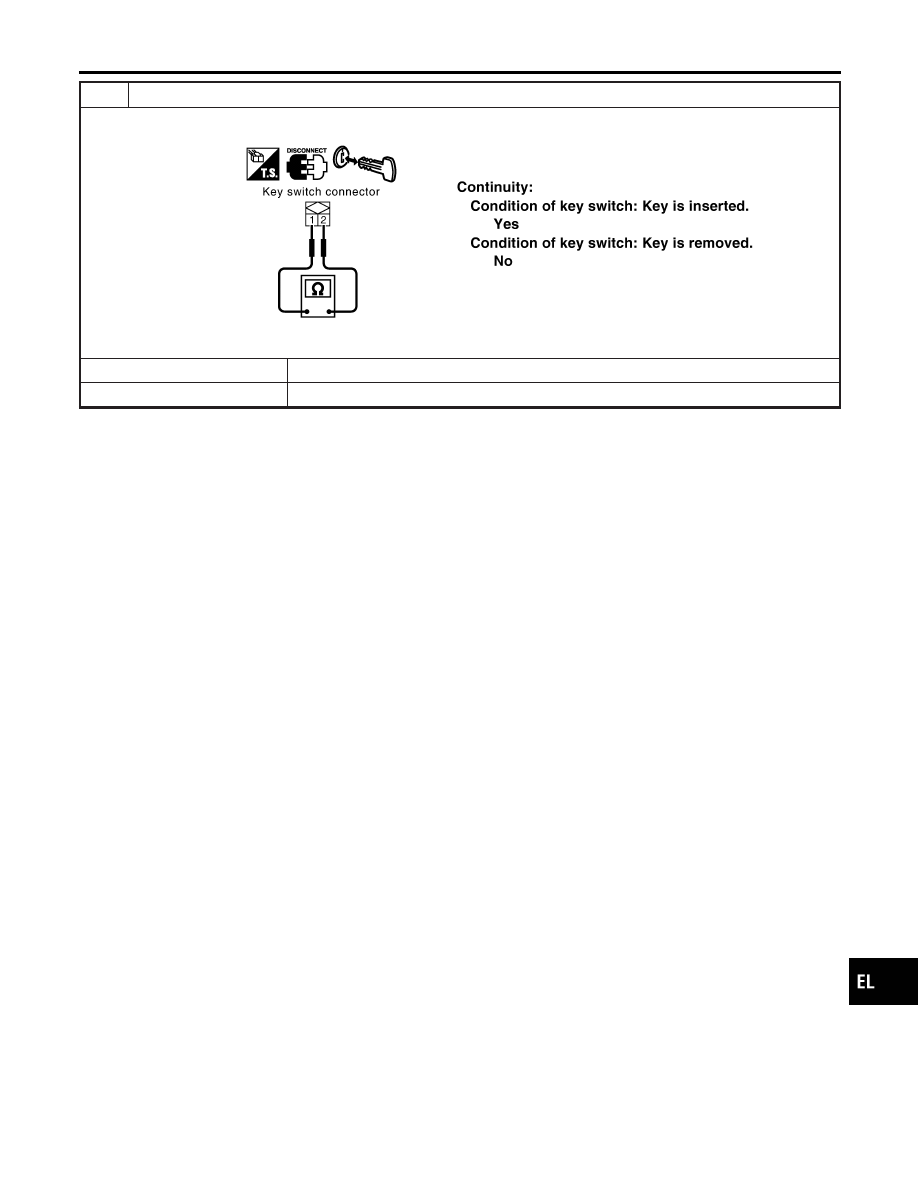

CHECK KEY SWITCH

Check continuity between key switch harness connector E118 terminals 1 and 2.

YEL574E

OK or NG

OK

©

Key switch is OK.

NG

©

Replace key switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-137

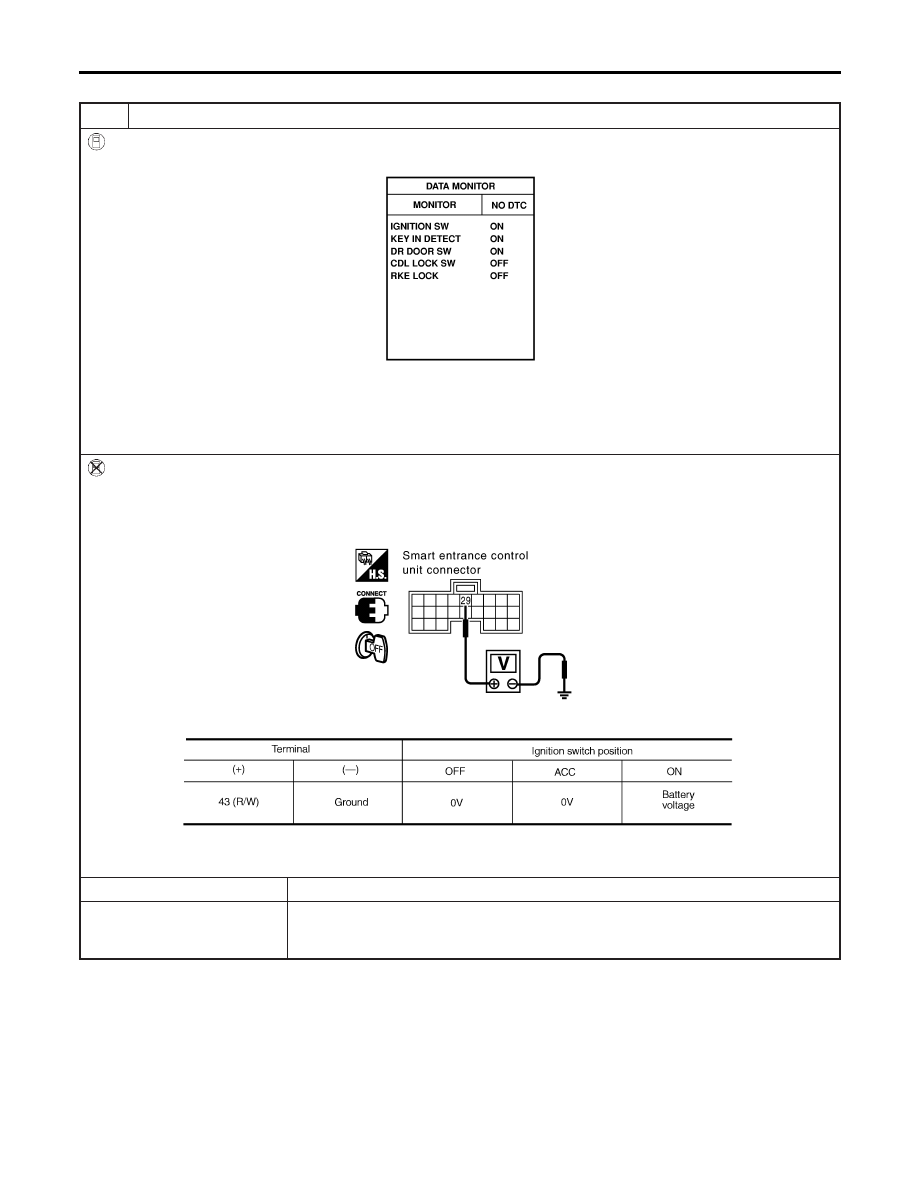

DIAGNOSTIC PROCEDURE 3

=NLEL0455S05

1

CHECK IGNITION ON SIGNAL

With CONSULT-II

I

Check ignition switch (“IGNITION SW”) in “DATA MONITOR” mode with CONSULT-II.

MKIB0193E

When turning ignition switch ON:

IGNITION SW ON

When turning ignition switch OFF:

IGNITION SW OFF

Without CONSULT-II

1. Turn ignition switch OFF.
2. Disconnect smart entrance control unit.
3. Check voltage between smart entrance control unit harness connector M100 terminal 29 (Y/G) and ground.

YEL339E

MTBL1642

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

10A fuse [No. 10, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-138

2

CHECK DOOR SWITCH DRIVER SIDE INPUT SIGNAL

With CONSULT-II

Check door switch driver side (“DR DOOR SW”) in “DATA MONITOR” mode with CONSULT-II.

MKIB0193E

When driver’s door is open:

DR DOOR SW ON

When driver’s door is closed:

DR DOOR SW OFF

Without CONSULT-II

1. Turn ignition switch ON.
2. Check voltage between smart entrance control unit harness connector M100 terminal 43 (R/W) and ground.

YEL338E

MTBL1441

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 3.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-139
