YEL963D

WARNING CHIME

Wiring Diagram — CHIME — (Cont’d)

EL-128

MBIB0906E

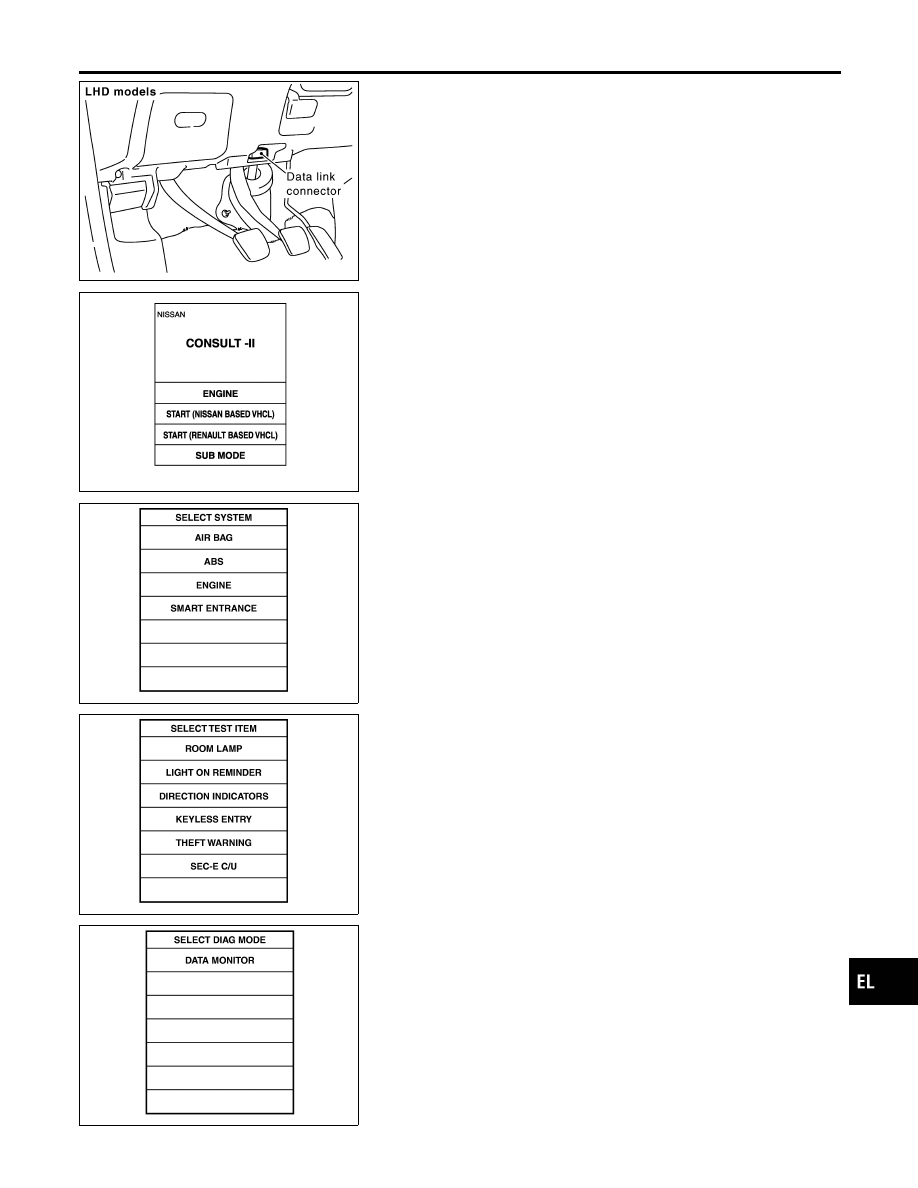

CONSULT-II Inspection Procedure “KEY
REMINDER”, “LIGHT ON RIMINDER”

NLEL0683

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to data link connector.

MBIB0233E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

YEL322E

5.

Touch “SMART ENTRANCE”.

YEL324E

6.

Touch “LIGHT ON REMINDER” or “KEY REMINDER” (RHD
models).

SEL788W

7.

Select diagnosis mode.
“DATA MONITOR” is available for “LIGHT ON REMINDER”.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

CONSULT-II Inspection Procedure “KEY REMINDER”, “LIGHT ON RIMINDER”

EL-129

CONSULT-II Apprication Items

NLEL0684

DATA MONITOR ITEM (KEY REMINDER)

NLEL0684S01

Monitored item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

KEY IN DETECT

Indicates [ON/OFF] condition of electronic key switch.

DR DOOR SW

Indicates [ON/OFF] condition of front door switch (driver side).

CDL LOCK SW

Indicates [ON/OFF] condition of door lock/unlock switch.

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

DATA MONITOR ITEM (LIGHT ON RIMINDER)

NLEL0684S02

Monitored item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DR DOOR SW

Indicates [ON/OFF] condition of front door switch (driver side).

TAIL LAMP ON

Indicates [ON/OFF] condition of lighting switch.

Trouble Diagnoses

NLEL0455

SYMPTOM CHART

NLEL0455S01

REFERENCE PAGE (EL-

)

131

132

135

138

SYMPTOM

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DIAGNOSTIC

PROCEDURE

1

(LIGHTING

SWITCH

INPUT

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

2

(KEY

SWITCH

INSER

T

SIGNAL

CHECK)

DIAGNOSTIC

PROCEDURE

3

Light warning chime does not activate.

X

X

X

Ignition key warning chime does not acti-
vate.

X

X

X

All warning chimes do not activate.

X

X

WARNING CHIME

CONSULT-II Apprication Items

EL-130

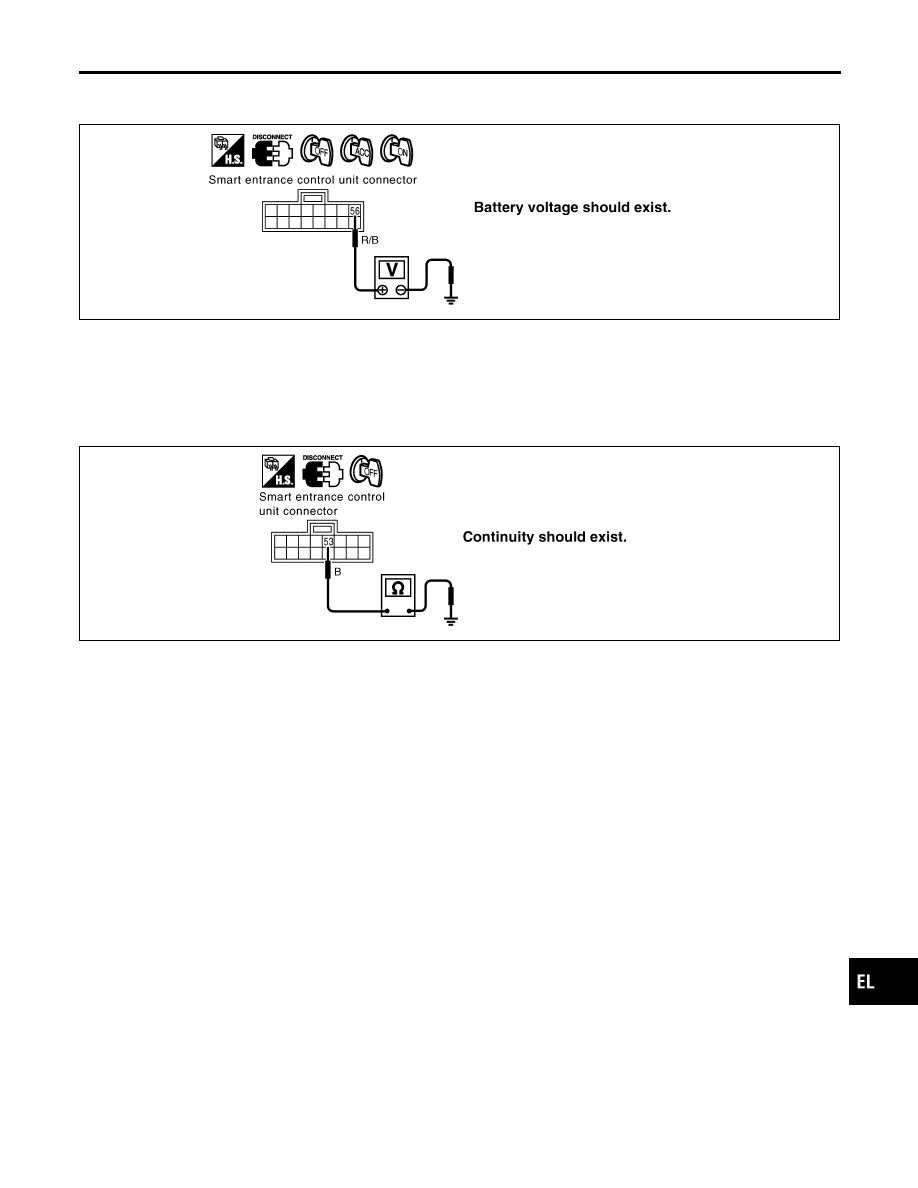

POWER SUPPLY AND GROUND CIRCUIT CHECK

=NLEL0455S02

Power Supply Circuit Check

NLEL0455S0201

YEL335E

If NG, check the following.

I

15A fuse [No. 5, located in fuse block]

I

Harness for open or short between smart entrance control unit
and fuse

Ground Circuit Check

NLEL0455S0202

YEL336E

If NG, check ground circuit for open or short.
