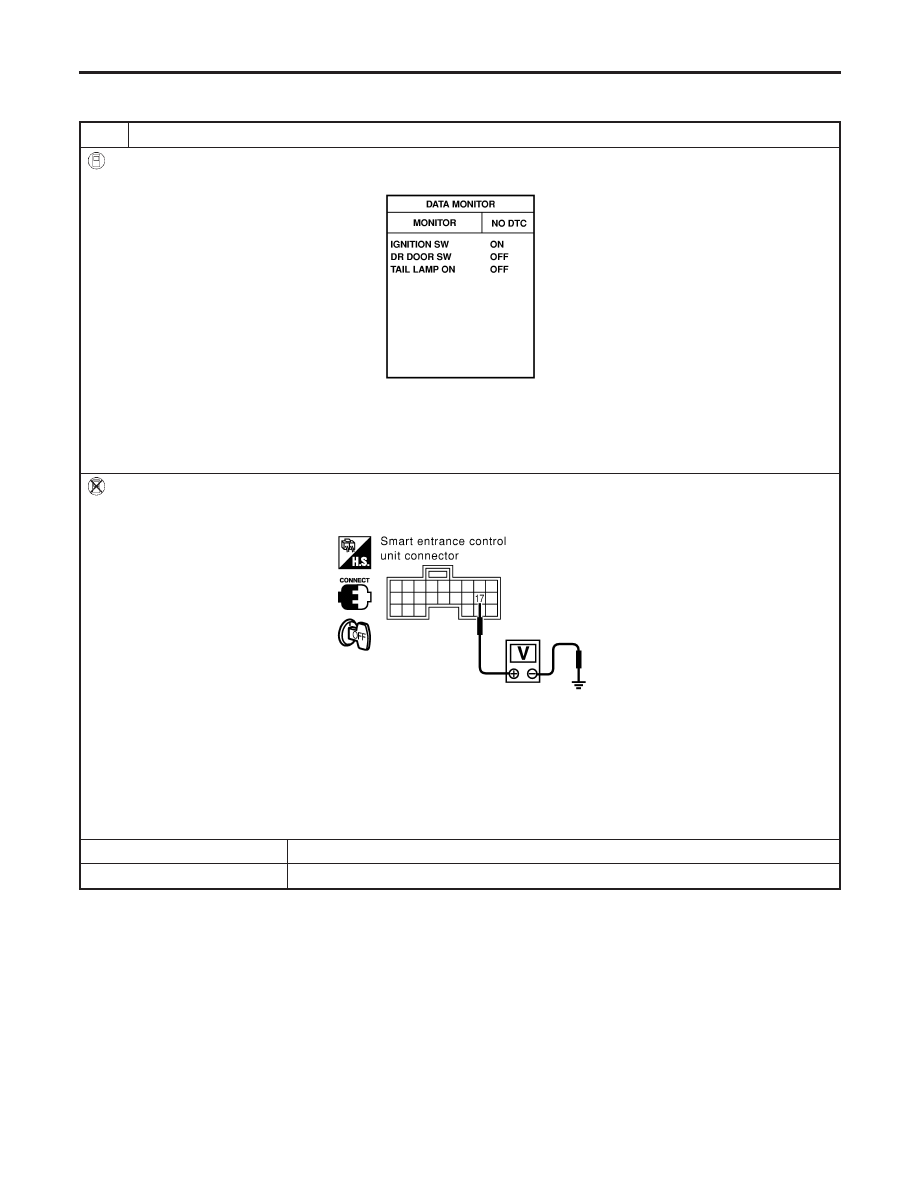

DIAGNOSTIC PROCEDURE 1 (LIGHTING SWITCH
INPUT SIGNAL CHECK)

=NLEL0455S03

1

CHECK LIGHTING SWITCH INPUT SIGNAL

With CONSULT-II

Check lighting switch (“TAIL LAMP ON”) in “DATA MONITOR” mode with CONSULT-II.

MKIB0192E

When lighting switch is in 1st or 2nd position:

TAIL LAMP ON ON

When lighting switch is in OFF position:

TAIL LAMP ON OFF

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M193 terminal 17 (R/G) and ground.

MKIB0015E

Condition of switch

Voltage [V]

Lighting switch: 1st or 2nd

Approx. 12V

Lighting switch: OFF

0V

OK or NG

OK

©

Lighting switch is OK.

NG

©

GO TO 2.

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-132

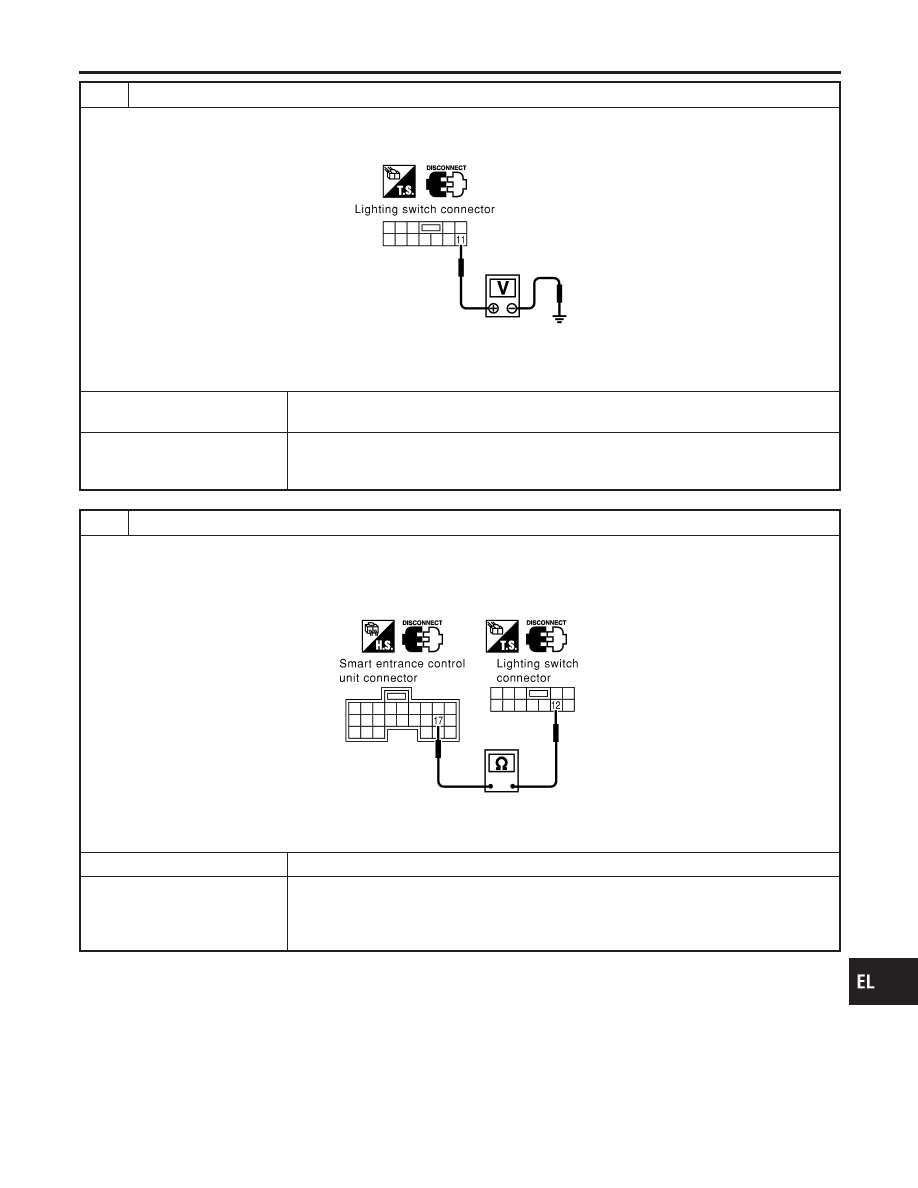

2

CHECK LIGHTING SWITCH POWER SUPPLY CIRCUIT FOR OPEN OR SHORT

1. Disconnect lighting switch harness connector.
2. Check voltage between lighting switch harness connector E126 terminal 11 (B/R) and ground.

MKIB0029E

Battery voltage should exist.

OK or NG

OK

©

GO TO 3. (Without daytime light system)
GO TO 4. (With daytime light system)

NG

©

Check the following.

I

10A fuse (No. 38 located in the fuse and fusible link box)

I

Harness for open or short between lighting switch and fuse

3

CHECK LIGHTING SWITCH INPUT SIGNAL CIRCUIT FOR OPEN OR SHORT

1. Turn ignition switch OFF.
2. Disconnect smart entrance control unit.
3. Check harness continuity between lighting switch harness connector E126 terminal 12 (W/R) and smart entrance con-

trol unit harness connector M99 terminal 17 (R/G).

MKIB0030E

Continuity should exist.

OK or NG

OK

©

GO TO 5.

NG

©

Check the following.

I

Harness for open or short between smart entrance control unit and lighting switch.

I

Harness for open or short between smart entrance control unit and lighting switch/
daytime light control unit (with daytime light control unit).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-133

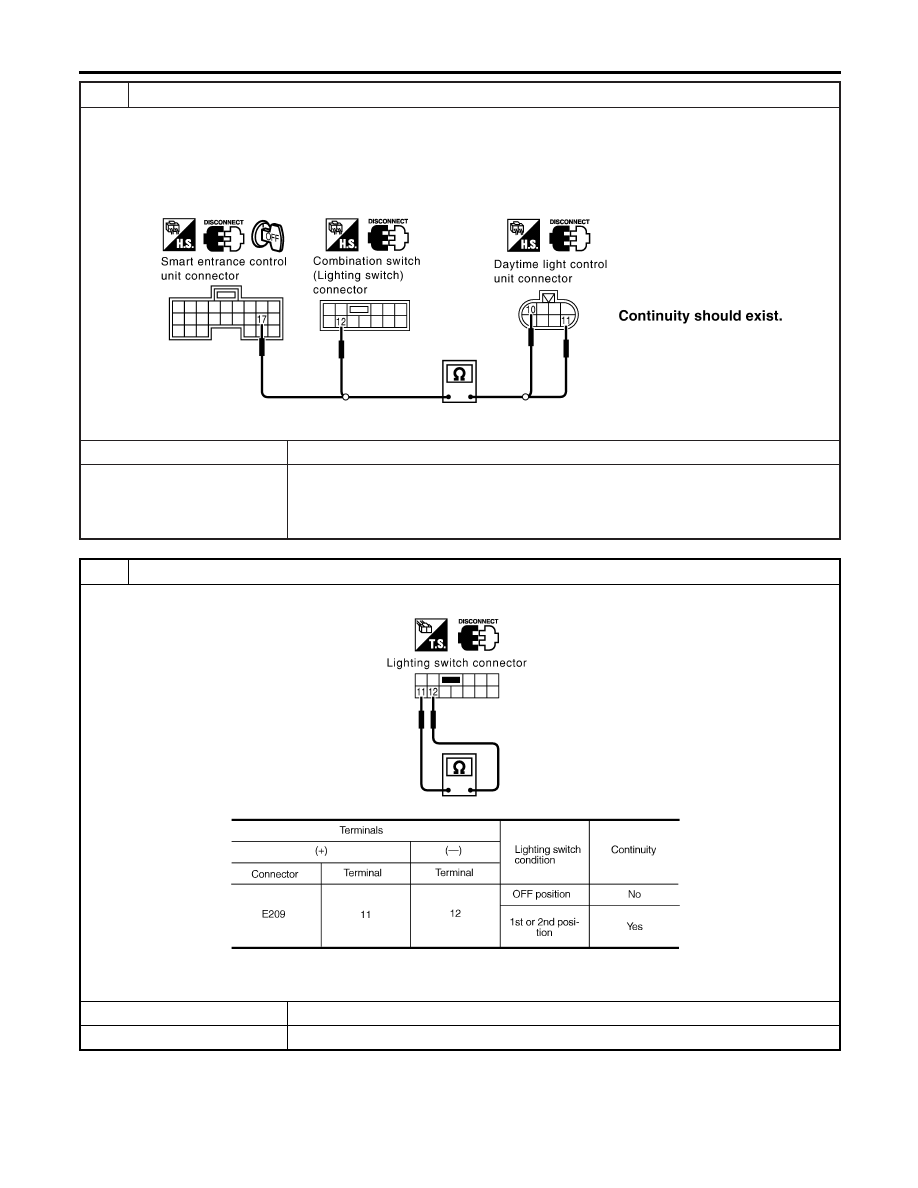

4

CHECK DAYTIME LIGHT CIRCUIT

1. Disconnect smart entrance control unit connector and daytime light control unit connector.
2. Check the following.

I

Continuity between combination switch harness connector E126 terminal 12 (W/R) and daytime light control unit har-
ness connector E102 terminal 11 (W/R)

I

Continuity between daytime light control unit harness connector E102 terminal 10 (R/L) and smart entrance control unit
harness connector M99 terminal 17 (R/G)

YEL607E

OK or NG

OK

©

GO TO 5.

NG

©

Check the following.

I

Harness for open or short between smart entrance control unit and daytime light con-
trol unit

I

Harness for open or short between daytime light control unit and combination switch

5

CHECK LIGHTING SWITCH

Check continuity between lighting switch harness connector E126 terminals 11 and 12.

MKIB0031E

MTBL1640

OK or NG

OK

©

Lighting switch is OK.

NG

©

Replace lighting switch.

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-134

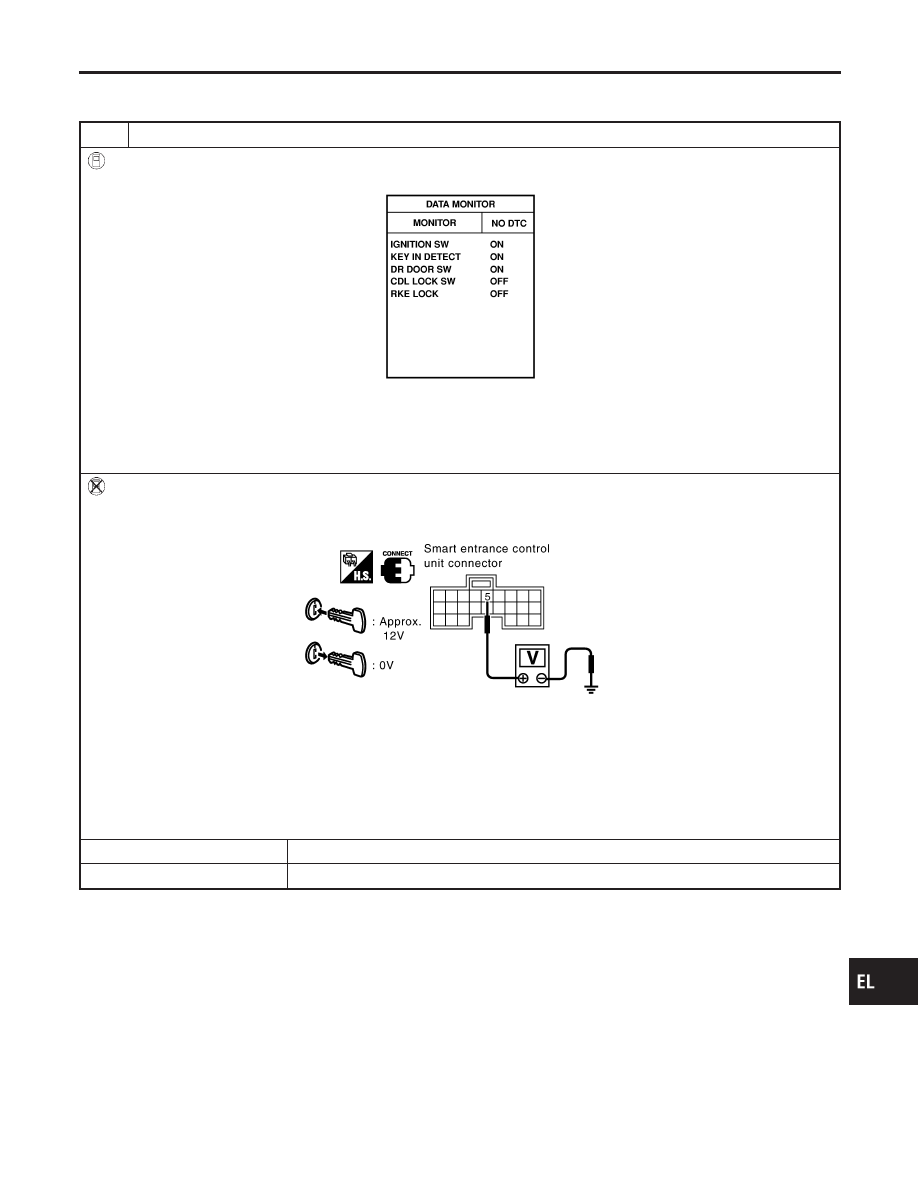

DIAGNOSTIC PROCEDURE 2 (KEY SWITCH INSERT
SIGNAL CHECK)/FOR RHD MODELS

=NLEL0455S04

1

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY IN DETECT”) in “DATA MONITOR” mode with CONSULT-II.

MKIB0193E

When key is inserted to ignition key cylinder:

KEY IN DETECT ON

When key is removed from ignition key cylinder:

KEY IN DETECT OFF

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M118 terminal 5 (B/R) and ground.

YEL337E

Condition of key switch

Voltage [V]

When key is inserted to ignition key cylinder:

Approx. 12V

When key is removed from ignition key cylinder:

0V

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-135
