Ground is supplied to terminal 2 of each front turn signal lamp through body grounds E24 and E73.
Ground is supplied to terminal 1 of each side turn signal lamp through body grounds E24 and E73.
Ground is supplied to terminal 1 of each rear combination lamp through body grounds B24, B30 or D89 (LHD
models).
With power and ground supplied, the smart entrance control unit controls the flashing of the hazard warning
lamps, and smart entrance control unit sent flashing indicator signal (hazard warning signal) to combination
meter via CAN communication line.

I

to combination meter terminals 39 and 40

I

from smart entrance control unit terminals 8 and 11.

HAZARD REMINDER OPERATION FOR MULTI-REMOTE CONTROL SYSTEM

NLEL0430S04

When the doors are locked or unlocked by multi-remote controller, smart entrance control unit controls turn
lamps hazard reminder flashes as follows.

I

Locked operation: Flash once

I

Unlock operation: Flash twice

TURN SIGNAL AND HAZARD WARNING LAMPS

System Description (Cont’d)

EL-64

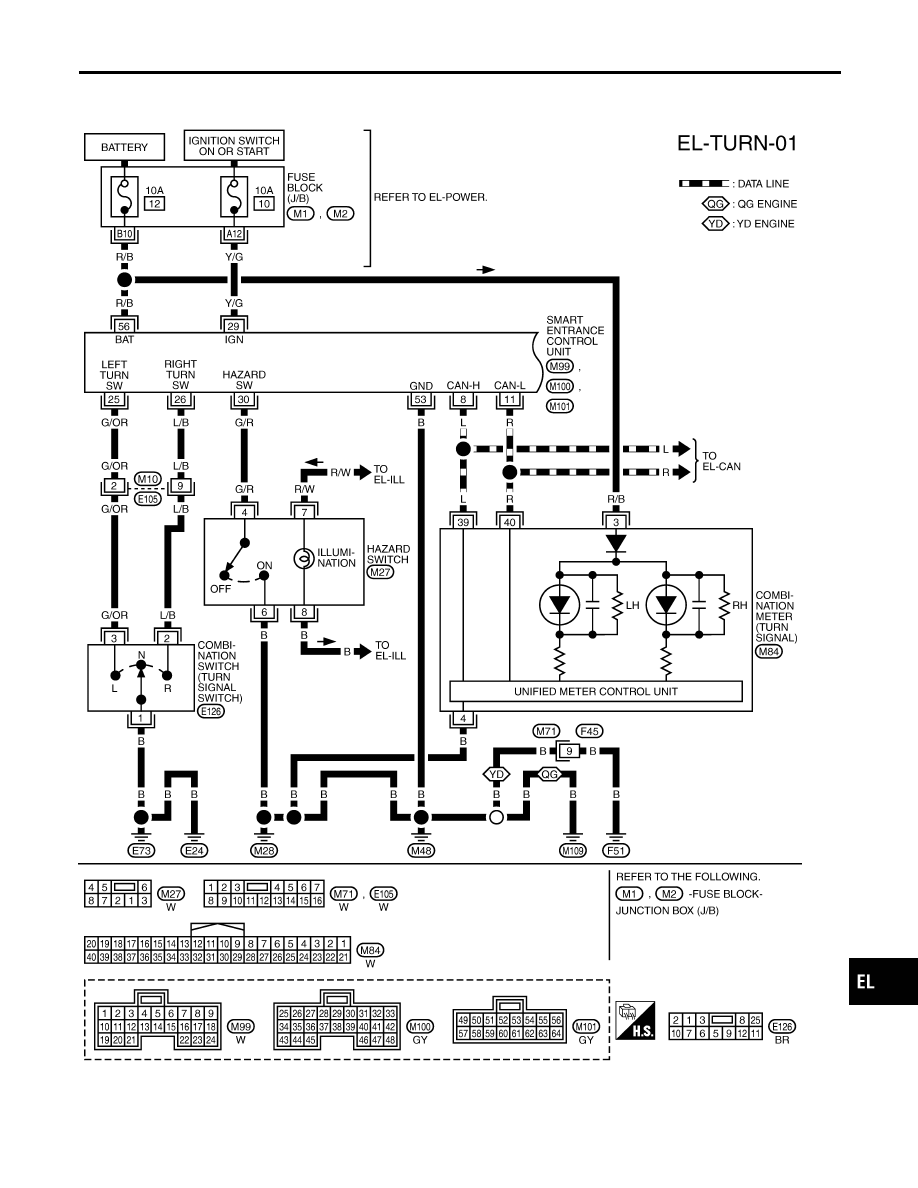

Wiring Diagram — TURN —

NLEL0431

LHD MODELS

NLEL0431S01

YEL940D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

TURN SIGNAL AND HAZARD WARNING LAMPS

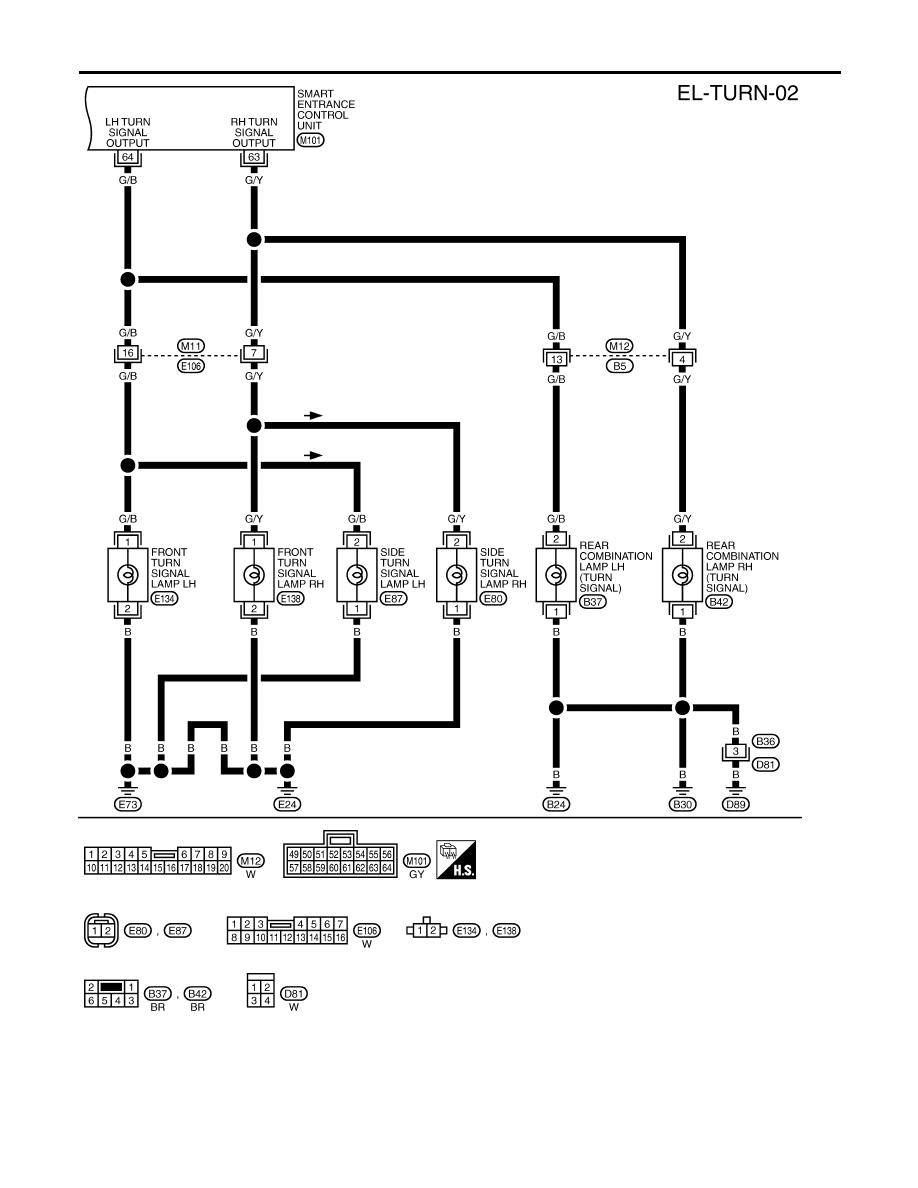

Wiring Diagram — TURN —

EL-65

YEL941D

TURN SIGNAL AND HAZARD WARNING LAMPS

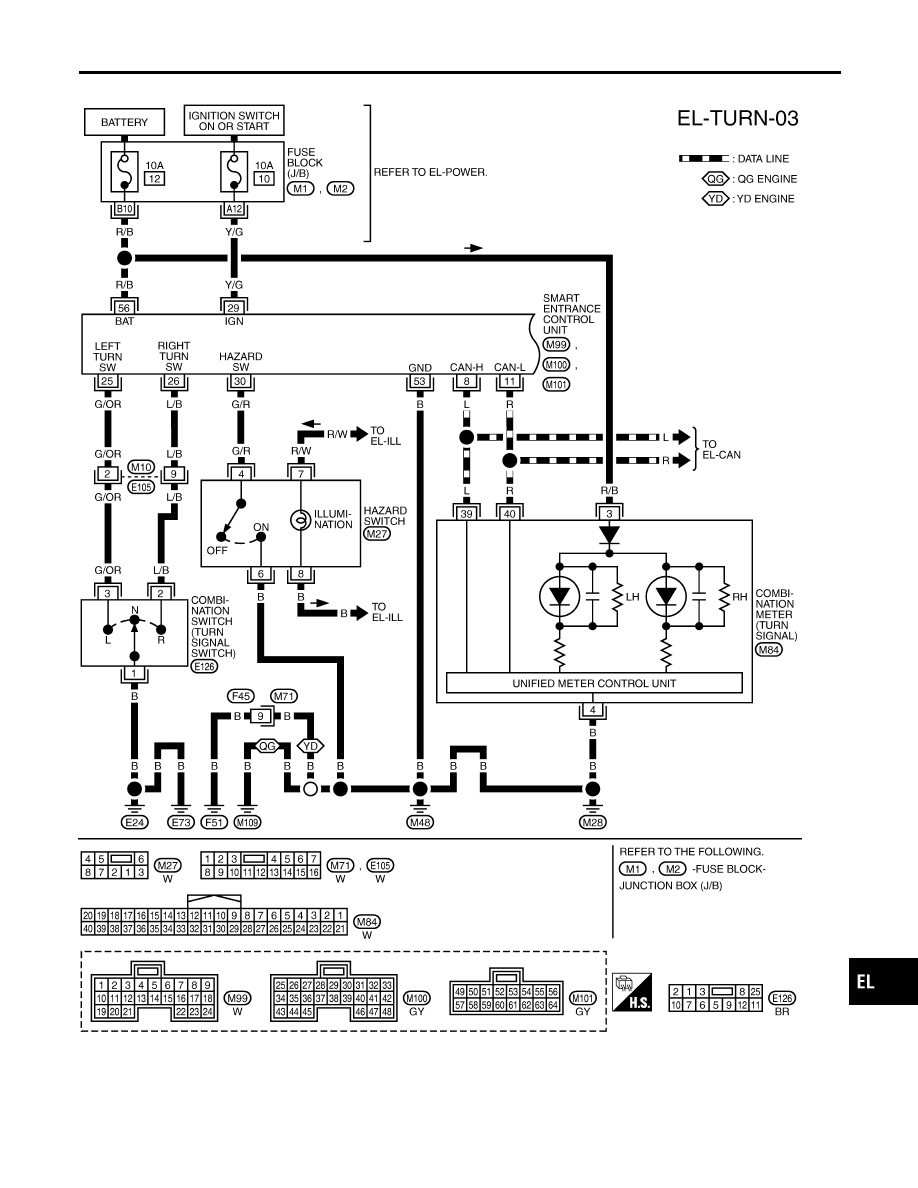

Wiring Diagram — TURN — (Cont’d)

EL-66

RHD MODELS

NLEL0431S02

YEL045E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

TURN SIGNAL AND HAZARD WARNING LAMPS

Wiring Diagram — TURN — (Cont’d)

EL-67
