Wiring Diagram — STOP/L —

NLEL0426

YEL935D

STOP LAMP

Wiring Diagram — STOP/L —

EL-56

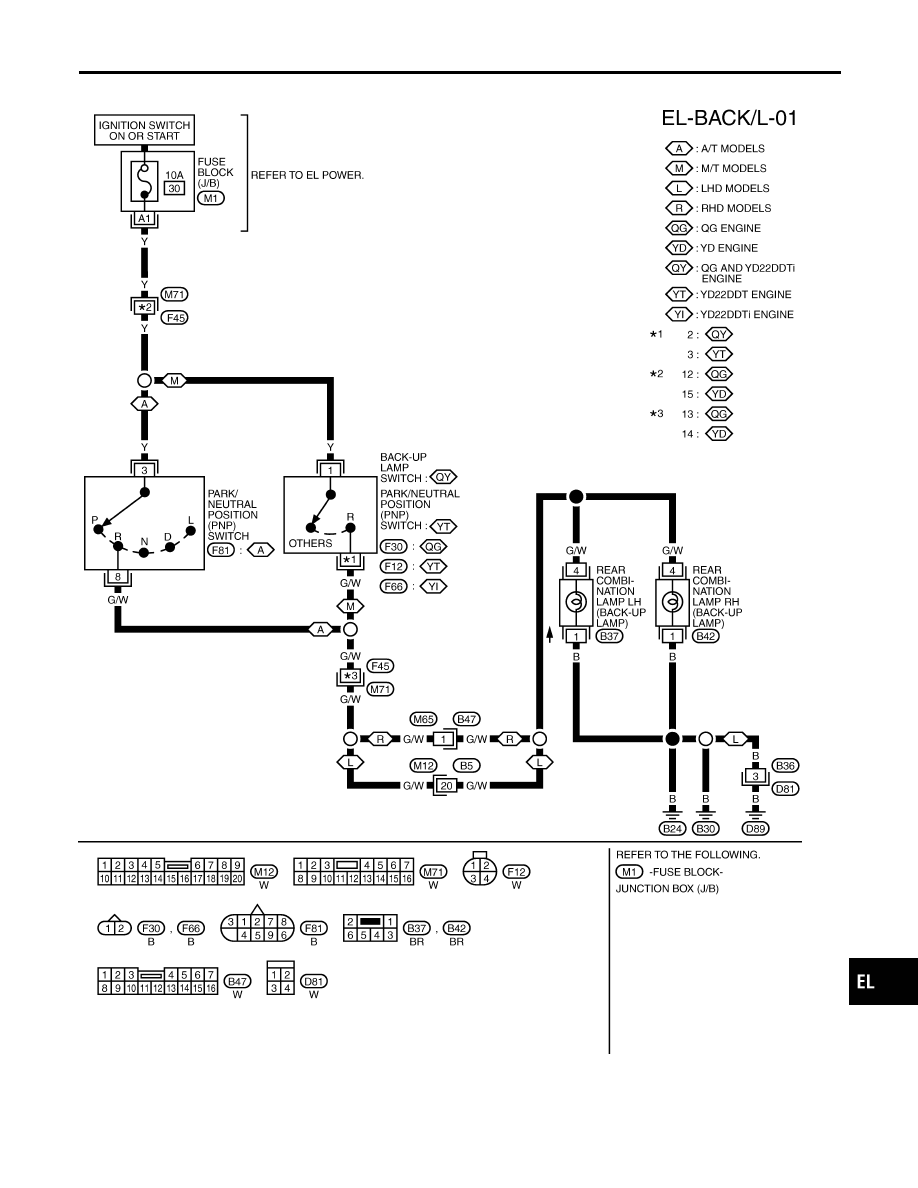

Wiring Diagram — BACK/L —

NLEL0427

YEL936D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

BACK-UP LAMP

Wiring Diagram — BACK/L —

EL-57

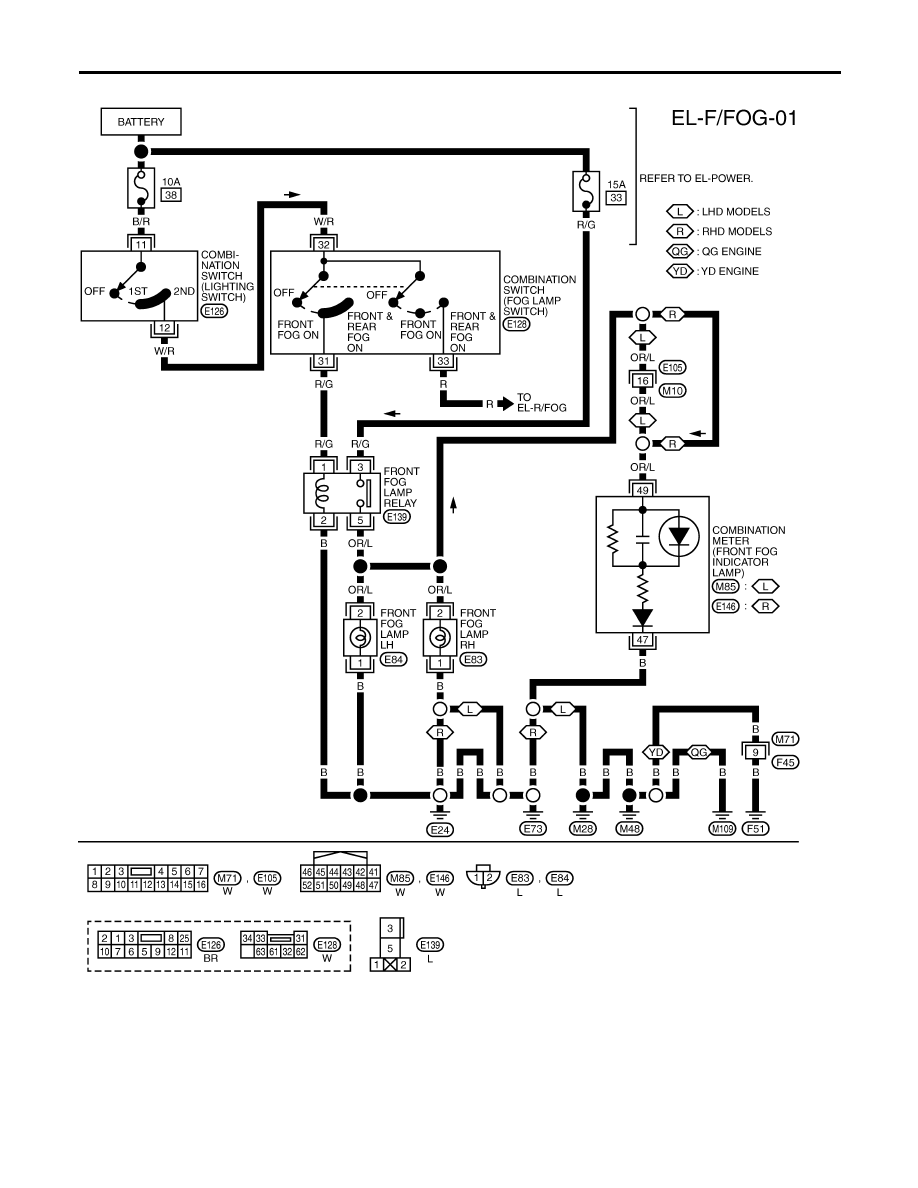

Wiring Diagram — F/FOG —

NLEL0428

YEL937D

FRONT FOG LAMP

Wiring Diagram — F/FOG —

EL-58

NEL715

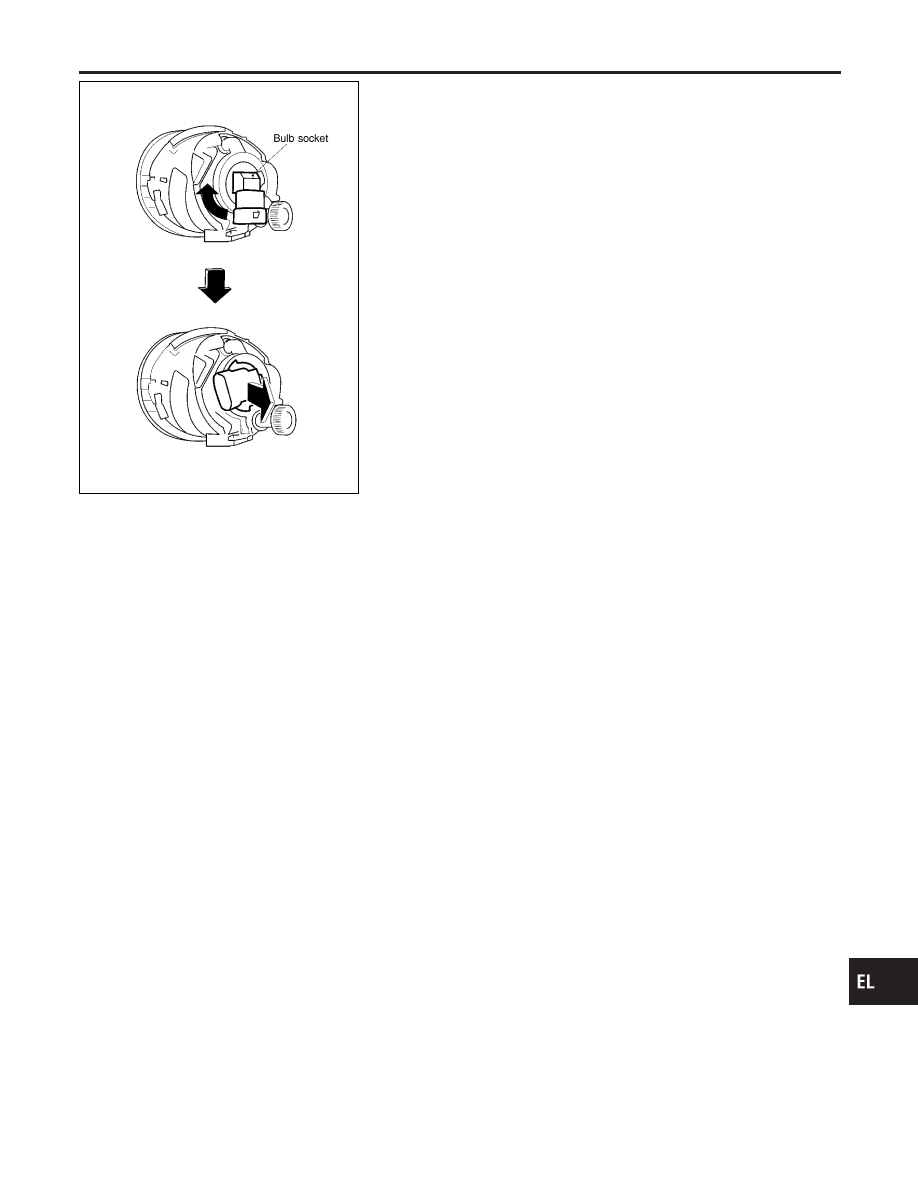

Bulb Replacement

NLEL0314

The front fog lamp is a semi-sealed beam type which uses a
replaceable halogen bulb.

I

Grasp only the plastic base when handling the bulb. Never
touch the glass envelope.

1.

Disconnect the battery cable.

2.

Disconnect the harness connector.

3.

Remove the front fog lamp bulb carefully. Do not shake the
bulb when removing it.

4.

Install in the reverse order of removal.

CAUTION:

I

Do not leave front fog lamp reflector without bulb for a
long period of time. Dust, moisture, smoke, etc. entering
front fog lamp body may affect the performance of the
front fog lamp. Remove front fog lamp bulb from the front
fog lamp reflector just before a replacement bulb is
installed.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT FOG LAMP

Bulb Replacement

EL-59
