HEADLAMP — DAYTIME LIGHT SYSTEM —

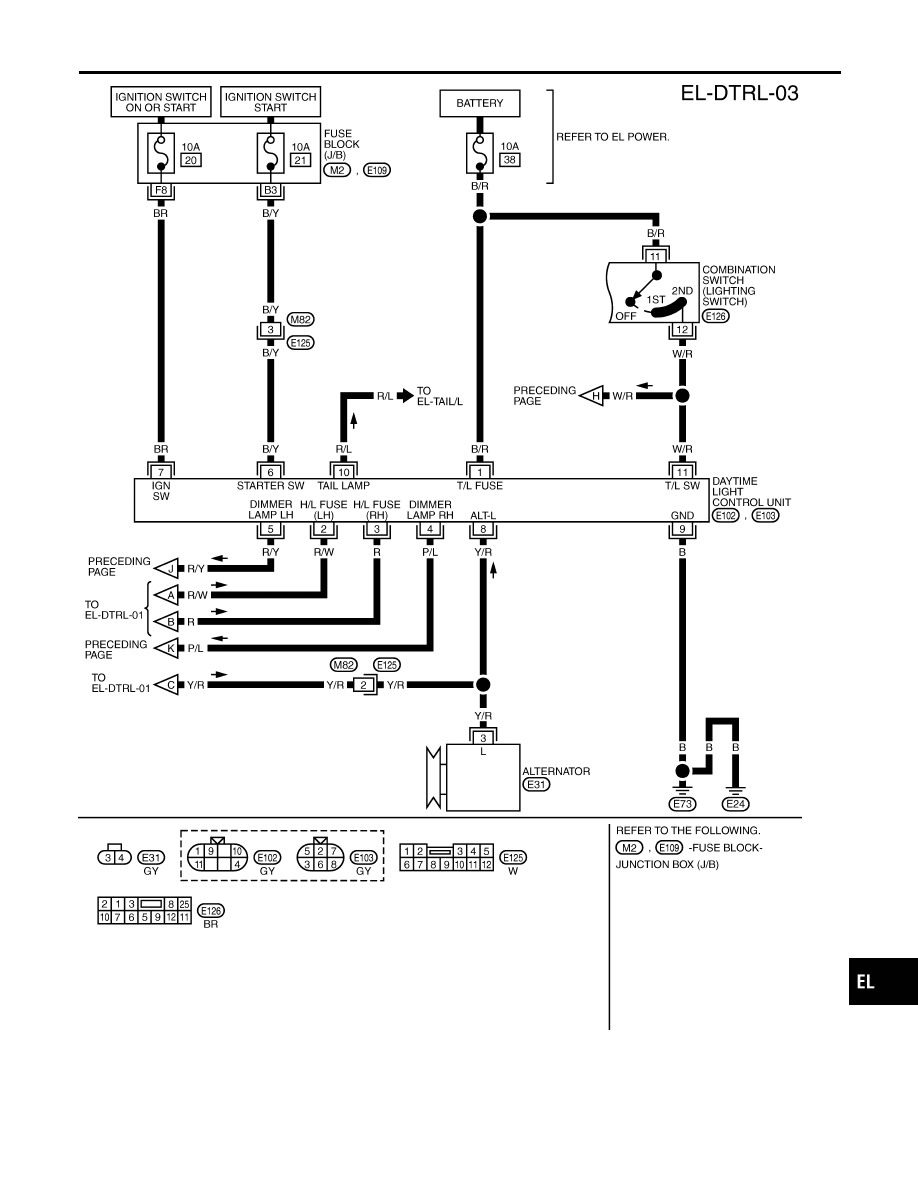

Wiring Diagram — DTRL — (Cont’d)

EL-48

YEL930D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP — DAYTIME LIGHT SYSTEM —

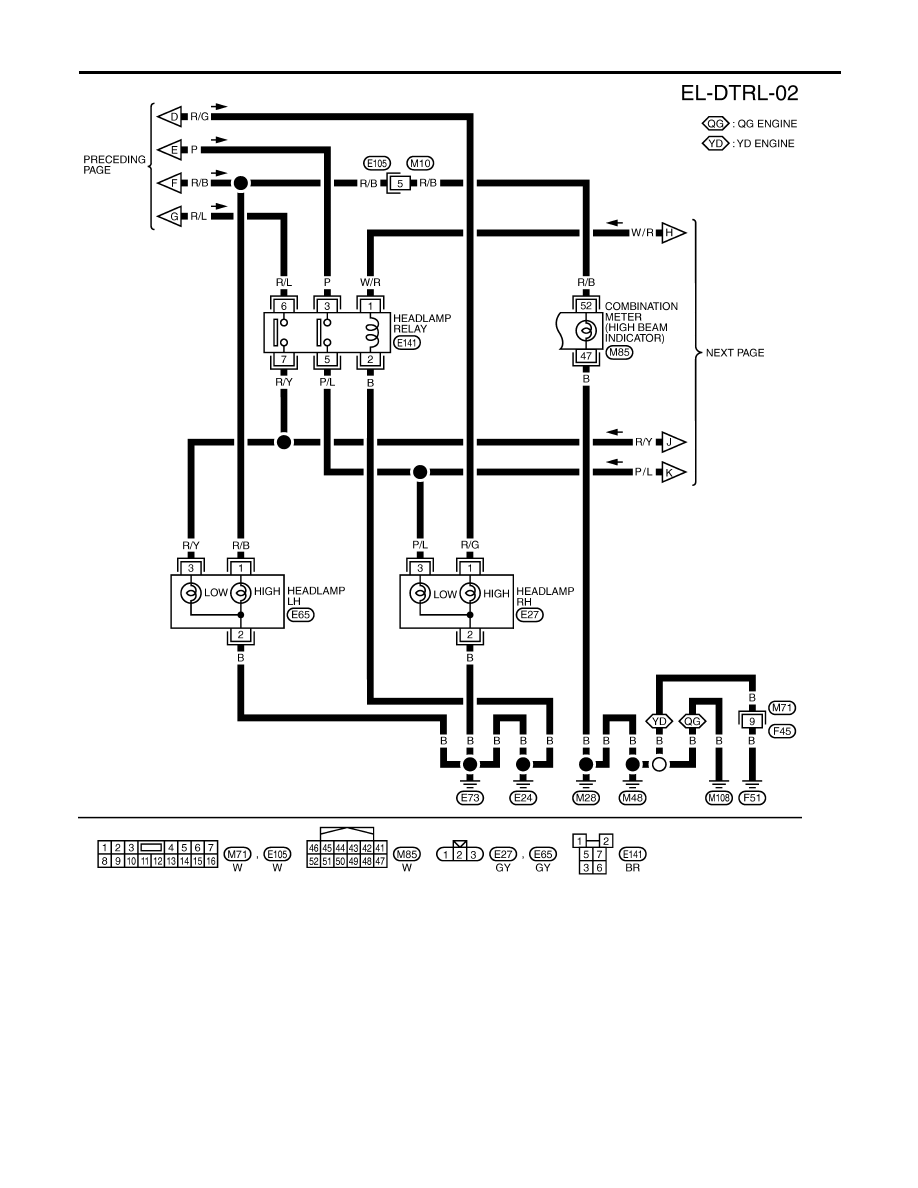

Wiring Diagram — DTRL — (Cont’d)

EL-49

Trouble Diagnoses

NLEL0354

DAYTIME LIGHT UNIT INSPECTION TABLE

NLEL0354S01

Terminal No.

Connections

INPUT (I)/ OUT-

PUT (O)

Operated condition

Voltage (V) (Approxi-

mate values)

1

Power source for illumi-
nation & tail lamp

—

—

12

2

Power source for head-
lamp LH

—

—

12

3

Power source for head-
lamp RH

—

—

12

4

Headlamp RH

O

ON (daytime light operating*)

12

OFF

0

5

Headlamp LH

O

ON (daytime light operating*)

12

OFF

0

6

Start signal

I

Ignition switch

START

12

ON, ACC or OFF

0

7

Power source

—

Ignition switch

ON or START

12

ACC or OFF

0

8

Alternator “L” terminal

I

Engine

Running

12

Stopped

0

9

Ground

—

—

—

10

Illumination & tail lamp

O

ON (daytime light operating*)

12

OFF

0

11

Lighting switch

I

1ST·2ND position

12

OFF

0

*: Daytime light operating: Lighting switch in “OFF” position with engine running.

Bulb Replacement

NLEL0355

Refer to “HEADLAMP” (EL-43).
