DTC P0217 ENGINE OVER TEMPERATURE

Wiring Diagram

EBS014VP

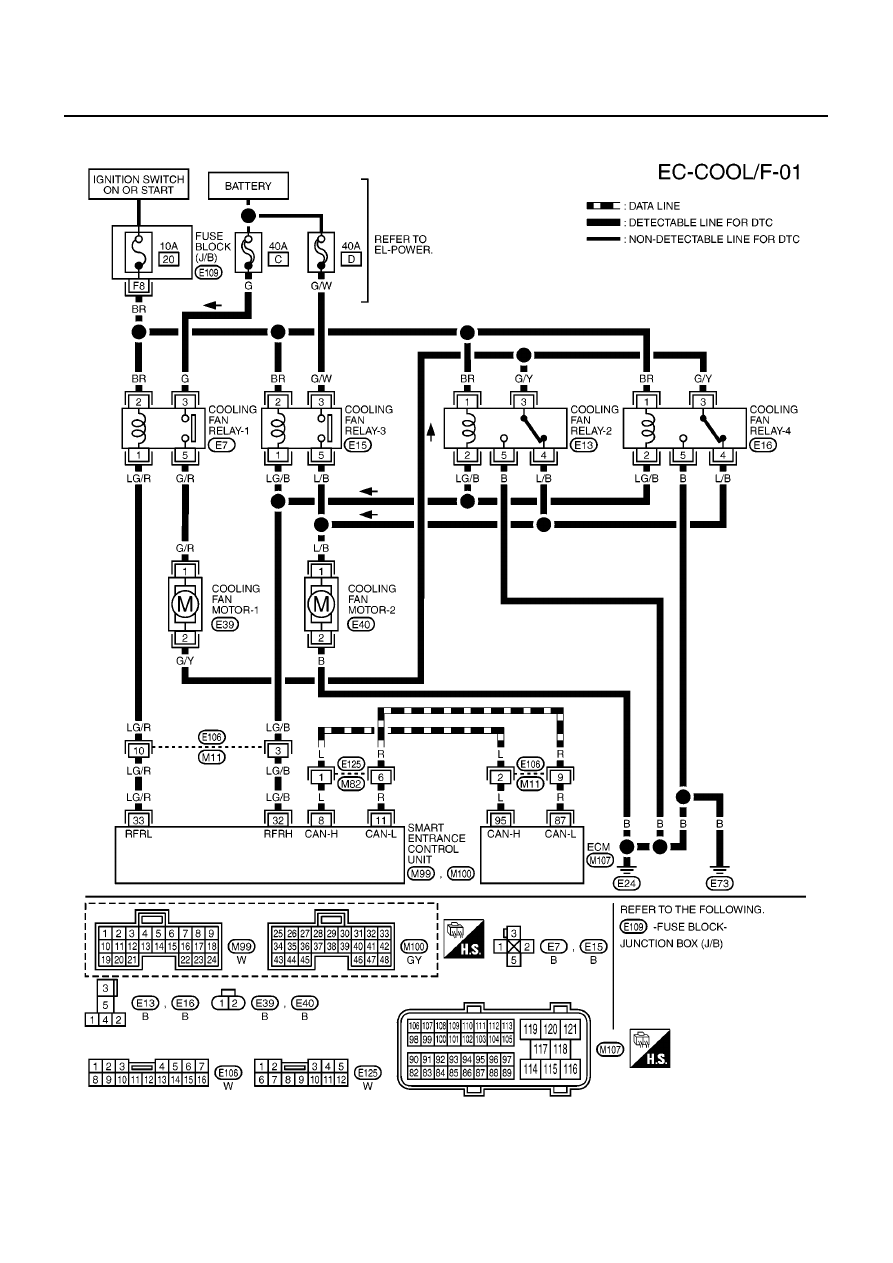

LHD MODELS

YEC507A

DTC P0217 ENGINE OVER TEMPERATURE

EC-1367

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

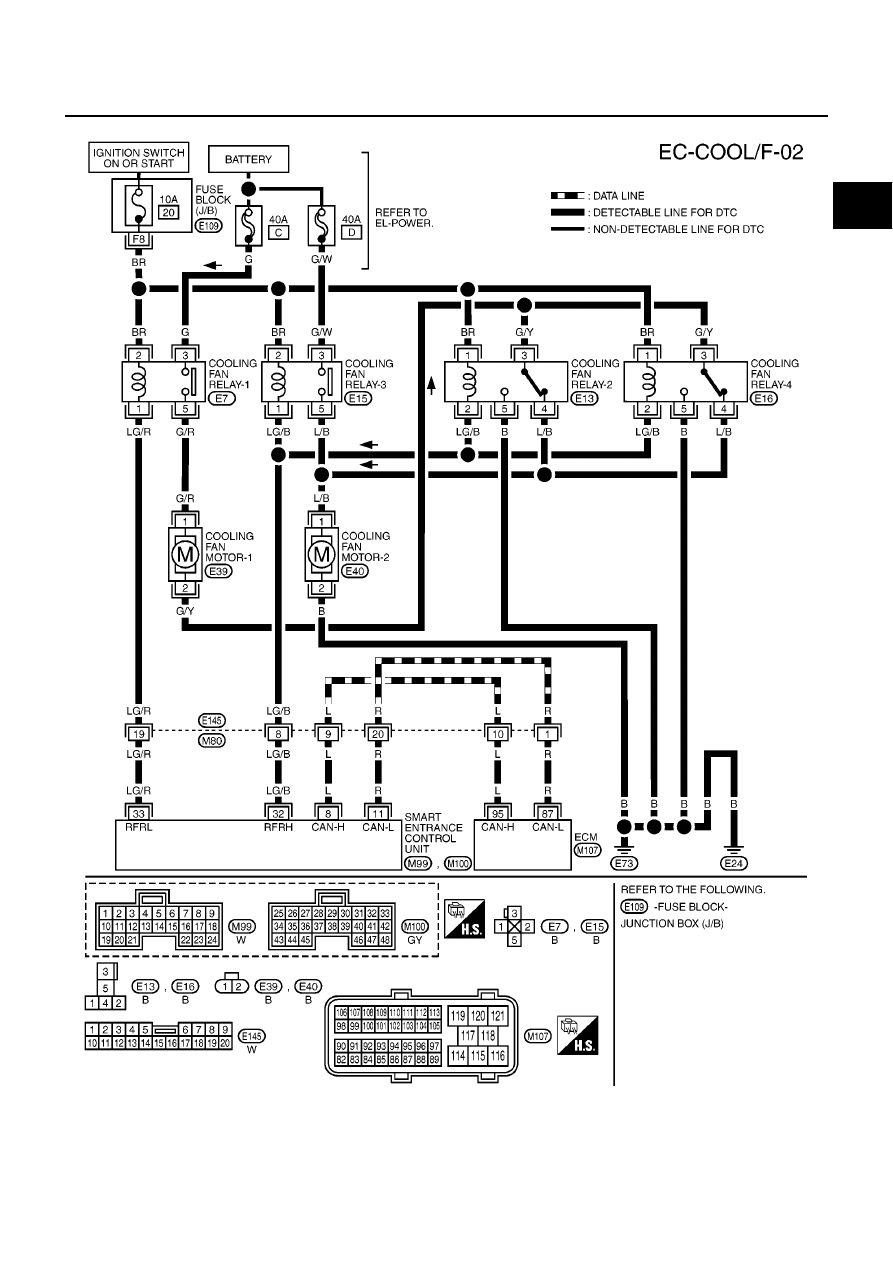

RHD MODELS

YEC508A

EC-1368

[YD (WITHOUT EURO-OBD)]

DTC P0217 ENGINE OVER TEMPERATURE

Diagnostic Procedure

EBS014VQ

1.

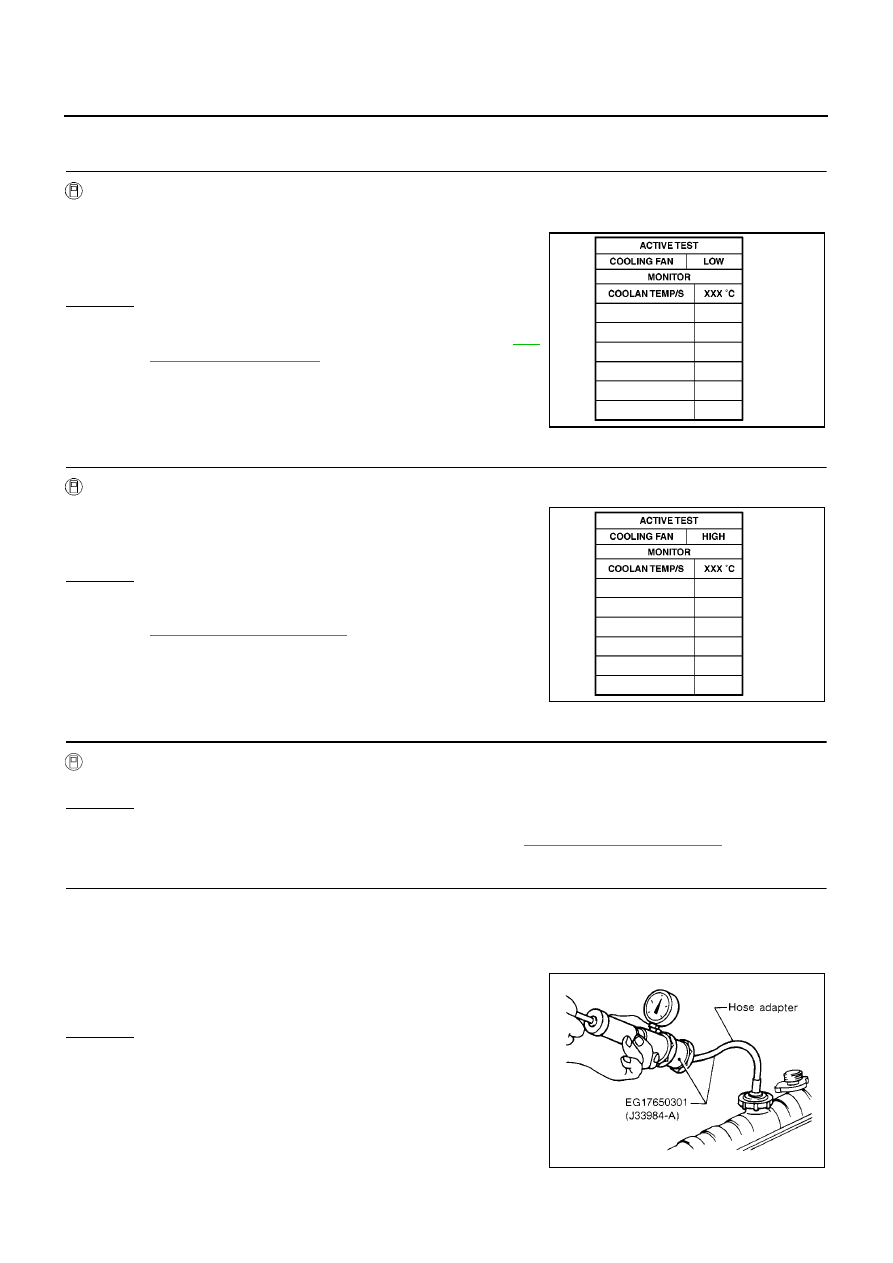

CHECK COOLING FAN LOW SPEED OPERATION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Perform “COOLING FAN” in “ACTIVE TEST” mode with CON-
SULT-II and touch “LOW” on the CONSULT-II screen.

3.

Make sure that cooling fans-1 and -2 operate at low speed.

OK or NG

OK

>> GO TO 2.

NG

>> Check cooling fan low speed control circuit. (Go to

EC-

1370, "PROCEDURE A"

.)

2.

CHECK COOLING FAN HIGH SPEED OPERATION-I

With CONSULT-II

1.

Touch “HIGH” on the CONSULT-II screen.

2.

Make sure that cooling fan-1 operates at higher speed than low
speed.

OK or NG

OK

>> GO TO 3.

NG

>> Check cooling fan high speed control circuit-1. (Go to

EC-1372, "PROCEDURE B"

.)

3.

CHECK COOLING FAN HIGH SPEED OPERATION-II

With CONSULT-II

Make sure that cooling fan-2 operates at higher speed than low speed.
OK or NG

OK

>> GO TO 4.

NG

>> Check cooling fan high speed control circuit-2. (Go to

EC-1374, "PROCEDURE C"

.)

4.

CHECK COOLING SYSTEM FOR LEAK

Apply pressure to the cooling system with a tester, and check if the pressure drops.

CAUTION:

Higher than the specified pressure may cause radiator damage.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

SEF784Z

SEF785Z

Testing pressure: 157 kPa (1.57 bar, 1.6 kg/cm

2

, 23psi)

Pressure should not drop.

SLC754A

DTC P0217 ENGINE OVER TEMPERATURE

EC-1369

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

DETECT MALFUNCTIONING PART

Check the following for leak.

●

Hose

●

Radiator

●

Water pump (Refer to LC-35, “Water Pump”.)

>> Repair or replace.

6.

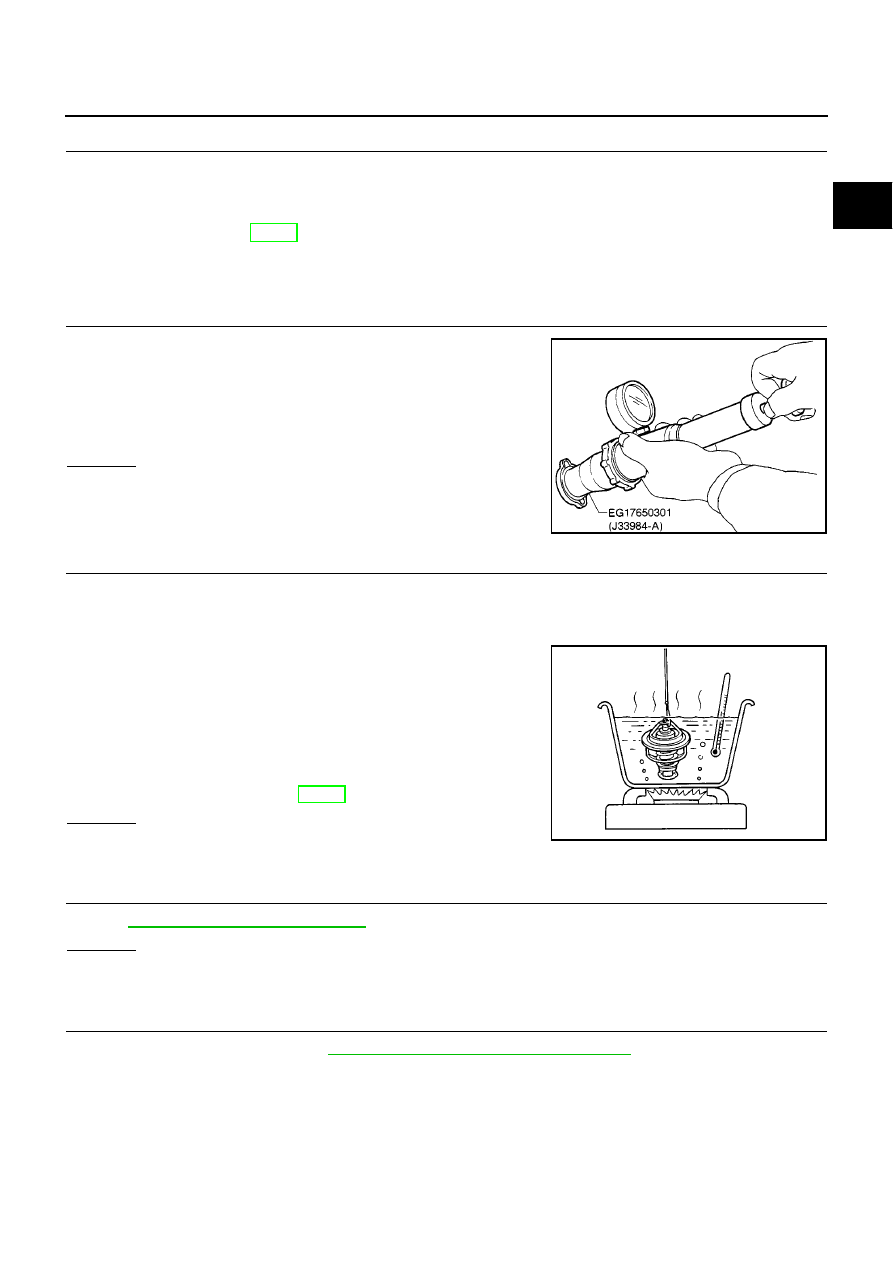

CHECK RADIATOR CAP

Apply pressure to cap with a tester and check radiator cap relief
pressure.

OK or NG

OK

>> GO TO 7.

NG

>> Replace radiator cap.

7.

CHECK THERMOSTAT

1.

Remove thermostat.

2.

Check valve seating condition at normal room temperatures.
It should seat tightly.

3.

Check valve opening temperature and valve lift.

4.

Check if valve is closed at 5

°

C (9

°

F) below valve opening tem-

perature. For details, refer to LC-37, “Thermostat”.

OK or NG

OK

>> GO TO 8.

NG

>> Replace thermostat.

8.

CHECK ENGINE COOLANT TEMPERATURE SENSOR

Refer to

EC-1342, "Component Inspection"

.

OK or NG

OK

>> GO TO 9.

NG

>> Replace engine coolant temperature sensor.

9.

CHECK MAIN 12 CAUSES

If the cause cannot be isolated, go to

EC-1376, "Main 12 Causes of Overheating"

.

>> INSPECTION END

Radiator cap relief pressure:

59 - 98 kPa (0.59 - 0.98 bar, 0.6 - 1.0 kg/cm

2

, 9 - 14

psi)

SLC755A

Valve opening temperature:

80.5 - 83.5

°

C (177 - 182

°

F)

Valve lift:

More than 8 mm/95

°

C (0.31 in/203

°

F)

SLC343
