Nissan Almera Tino V10. Manual - part 621

EC-1310

[YD (WITHOUT EURO-OBD)]

MAIN POWER SUPPLY AND GROUND CIRCUIT

MAIN POWER SUPPLY AND GROUND CIRCUIT

PFP:24110

ECM Terminals and Reference Value

EBS014T6

Remarks: Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

1
2
3

B
B
B

ECM ground

[Engine is running]

●

Idle speed

Approximately 0V

105

113

G
G

ECM relay (self-shutoff)

[Ignition switch ON]
[Ignition switch OFF]

●

For a few seconds after turning ignition
switch OFF

Approximately 1.2V

[Ignition switch OFF]

●

More than a few seconds after turning
ignition switch OFF

BATTERY VOLTAGE
(11 - 14V)

107
108

W/R
W/R

Ignition switch

[Ignition switch ON]

BATTERY VOLTAGE
(11 - 14V)

114

B

ECM ground

[Engine is running]

●

Idle speed

Approximately 0V

119

120

R
R

Power supply for ECM

[Ignition switch ON]

BATTERY VOLTAGE
(11 - 14V)

121

W/L

Power supply for ECM
(Back-up)

[Ignition switch OFF]

BATTERY VOLTAGE
(11 - 14V)

MAIN POWER SUPPLY AND GROUND CIRCUIT

EC-1311

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

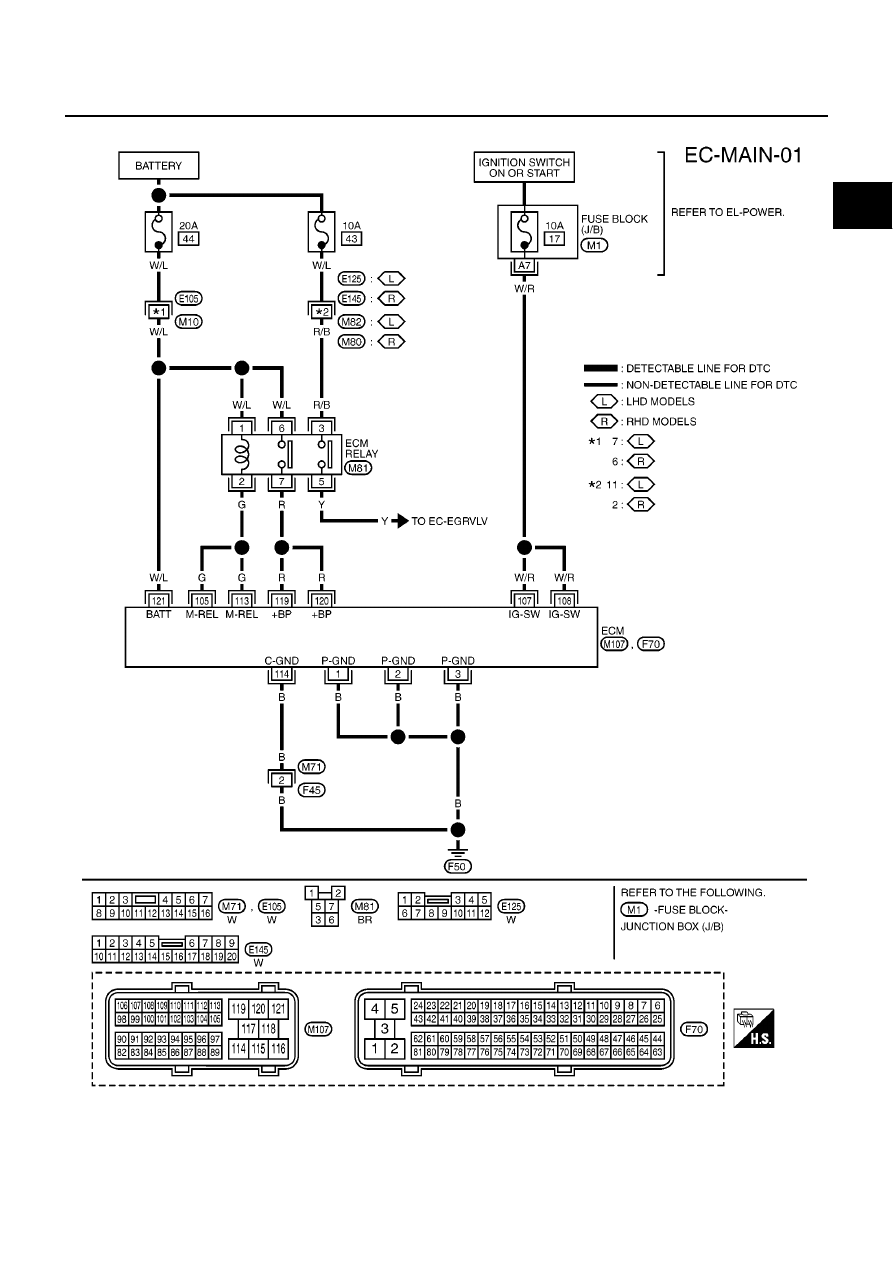

Wiring Diagram

EBS014T7

MBWA0653E

EC-1312

[YD (WITHOUT EURO-OBD)]

MAIN POWER SUPPLY AND GROUND CIRCUIT

Diagnostic Procedure

EBS014T8

1.

INSPECTION START

Start engine.
Is engine running?

Yes or No

Yes

>> GO TO 7.

No

>> GO TO 2.

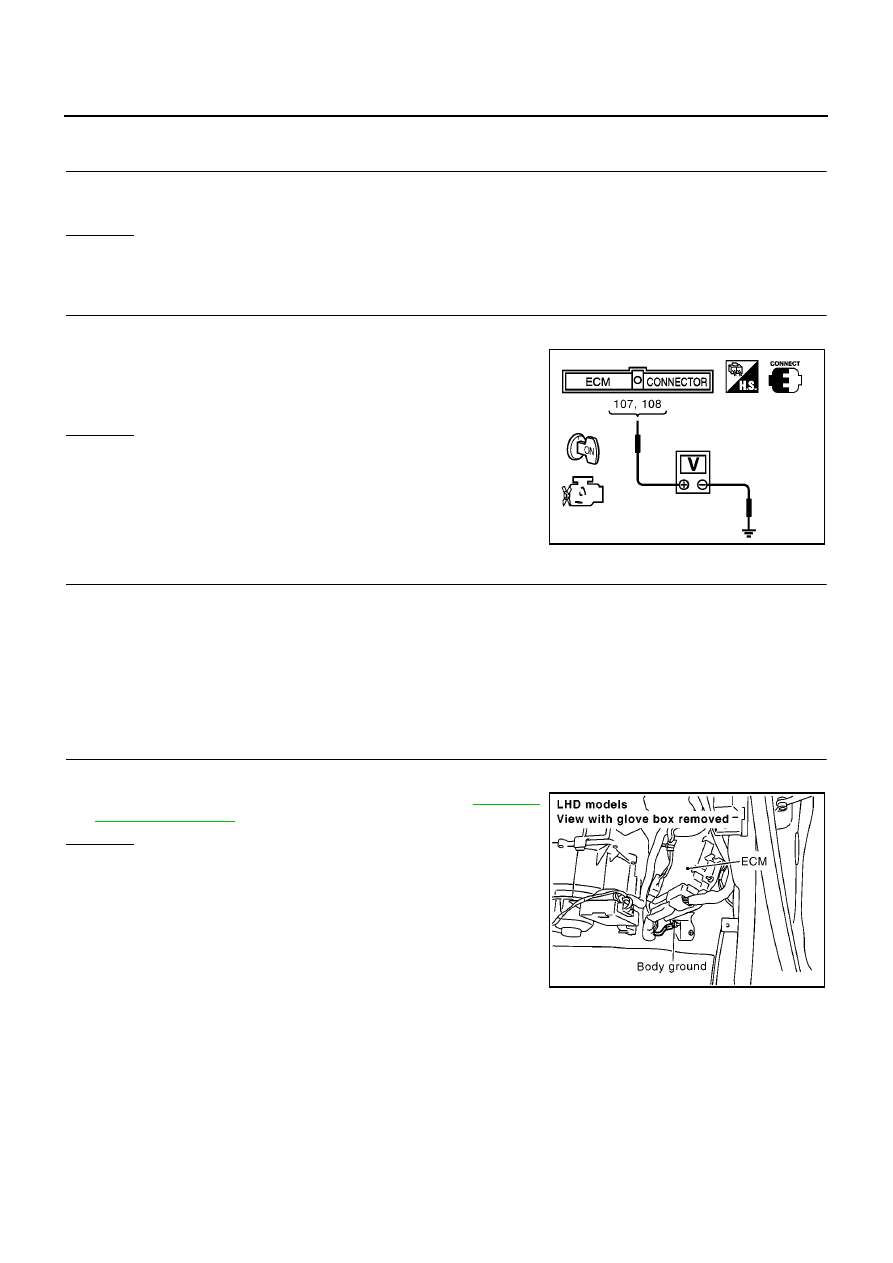

2.

CHECK ECM POWER SUPPLY CIRCUIT-I

1.

Turn ignition switch OFF, wait at least 10 seconds and then turn ON.

2.

Check voltage between ECM terminals 107, 108 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

DETECT MALFUNCTIONING PART

Check the following.

●

Fuse block (J/B) connector M1

●

10A fuse

●

Harness for open or short between ECM and fuse

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK GROUND CONNECTIONS

1.

Turn ignition switch OFF.

2.

Loosen and retighten body ground screw. Refer to

EC-1317,

"Ground Inspection"

.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace ground connection.

Voltage: Battery voltage

MBIB0610E

MBIB0915E

MAIN POWER SUPPLY AND GROUND CIRCUIT

EC-1313

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

CHECK ECM GROUND CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminals 1, 2, 3, 114 and body ground.
Refer to Wiring Diagram.

3.

Also check harness for short to power.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M71, F45

●

Harness for open or short between ECM and body ground

>> Repair open circuit or short to power in harness or connectors.

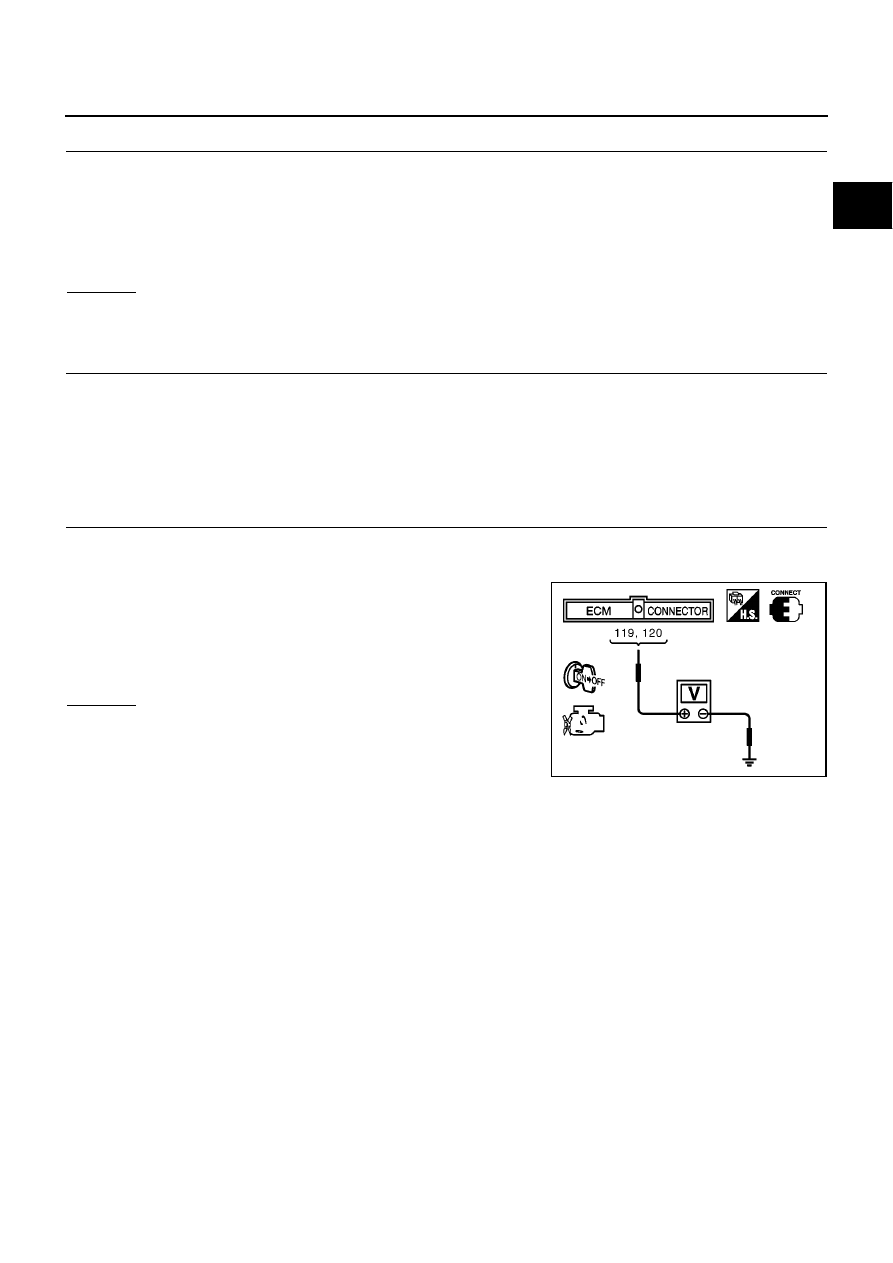

7.

CHECK ECM POWER SUPPLY CIRCUIT-II

1.

Reconnect ECM harness connector.

2.

Turn ignition switch ON and then OFF.

3.

Check voltage between ECM terminals 119, 120 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 13.

NG (Battery voltage does not exist)>>GO TO 8.
NG (Battery voltage exists for more then a few seconds)>>GO TO

10.

Continuity should exist.

Voltage:

After turning ignition switch OFF, battery
voltage will exist for a few seconds, then
drop to approximately 0V.

MBIB0611E
