DTC P1272 FUEL PUMP

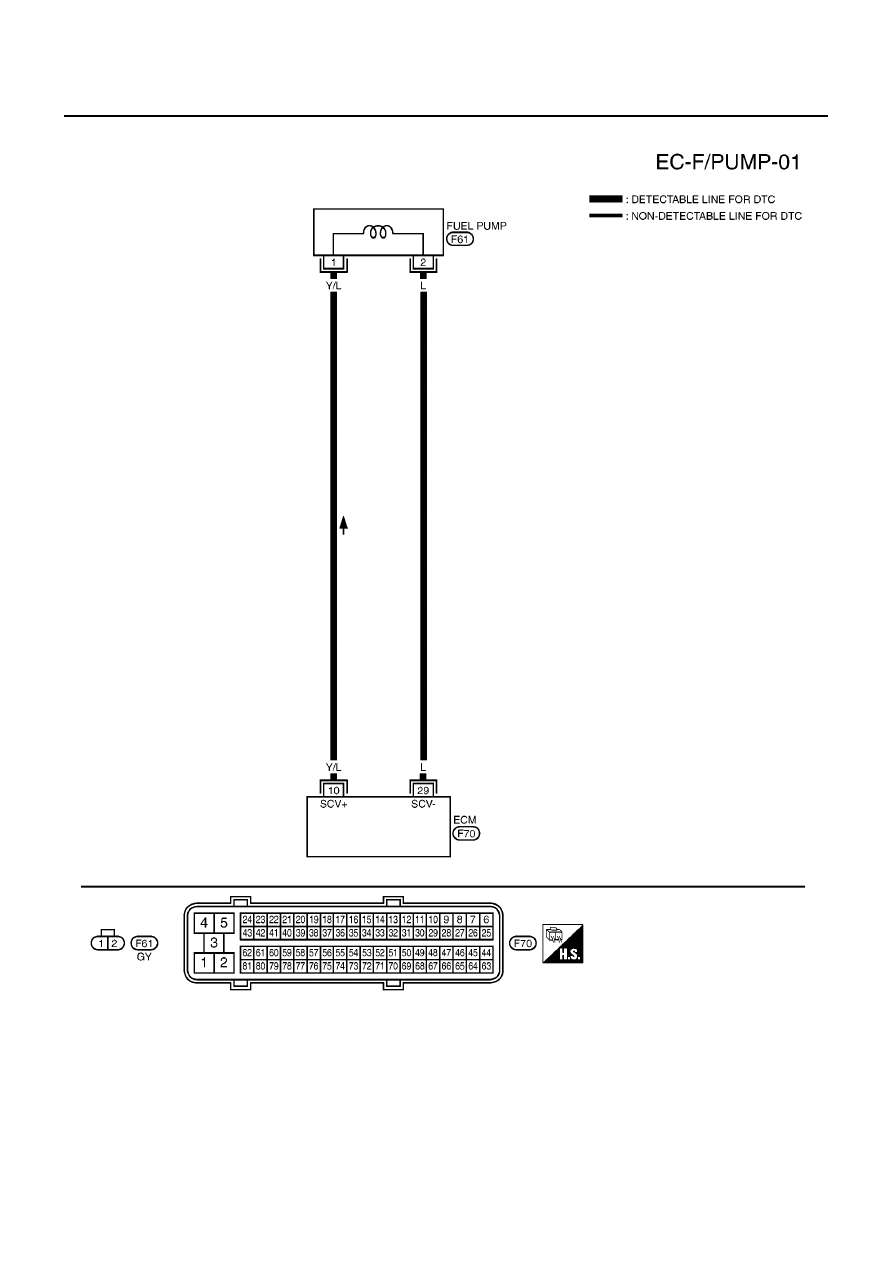

Wiring Diagram

EBS013G1

YEC509A

DTC P1272 FUEL PUMP

EC-1191

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS013G2

1.

PERFORM FUEL PUMP LEARNING VALUE CLEARING

NOTE:
If the DTC is detected because of air mixed with fuel (i.e.: caused by lack of fuel), it may become normal by
performing following procedure.

With CONSULT-II

1.

Turn ignition switch ON.

2.

Perform Fuel Pump Learning value clearing. Refer to

EC-956, "Fuel Pump Learning Value Clearing"

.

3.

Start engine and let it idle for at least 60 seconds.

4.

Select “SELF-DIAG RESULT” mode with CONSULT-II.

5.

Touch “ERASE”.

6.

Perform

EC-1189, "DTC Confirmation Procedure"

, again.

7.

Is 1st trip DTC detected again?

With GST

1.

Turn ignition switch ON.

2.

Perform Fuel Pump Learning value clearing. Refer to

EC-956, "Fuel Pump Learning Value Clearing"

.

3.

Start engine and let it idle for at least 60 seconds.

4.

Select MODE 4 with GST.

5.

Touch “ERASE”.

6.

Perform

EC-1189, "DTC Confirmation Procedure"

, again.

7.

Is 1st trip DTC detected again?

Yes or No

Yes

>> GO TO 2.

No

>> INSPECTION END

2.

CHECK FUEL PUMP POWER SUPPLY CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector and fuel pump harness
connectors.

3.

Check harness continuity between ECM terminal 10 and fuel pump terminal 1.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

PBIB1943E

Continuity should exist.

EC-1192

[YD (WITH EURO-OBD)]

DTC P1272 FUEL PUMP

3.

CHECK FUEL PUMP GROUND CIRCUIT FOR OPEN AND SHORT

1.

Check harness continuity between ECM terminal 29 and fuel pump terminal 2.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK FUEL PUMP

Refer to

EC-1192, "Component Inspection"

.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 7.

5.

CHECK FUEL RAIL PRESSURE SENSOR

Refer to

EC-1063, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace fuel rail.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1002, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

OK or NG

OK

>> GO TO 7.

NG

>> Repair or replace.

7.

REPLACE FUEL PUMP

1.

Replace fuel pump.

2.

Perform Fuel Pump Learning Value Clearing. Refer to

EC-956, "Fuel Pump Learning Value Clearing"

.

>> INSPECTION END

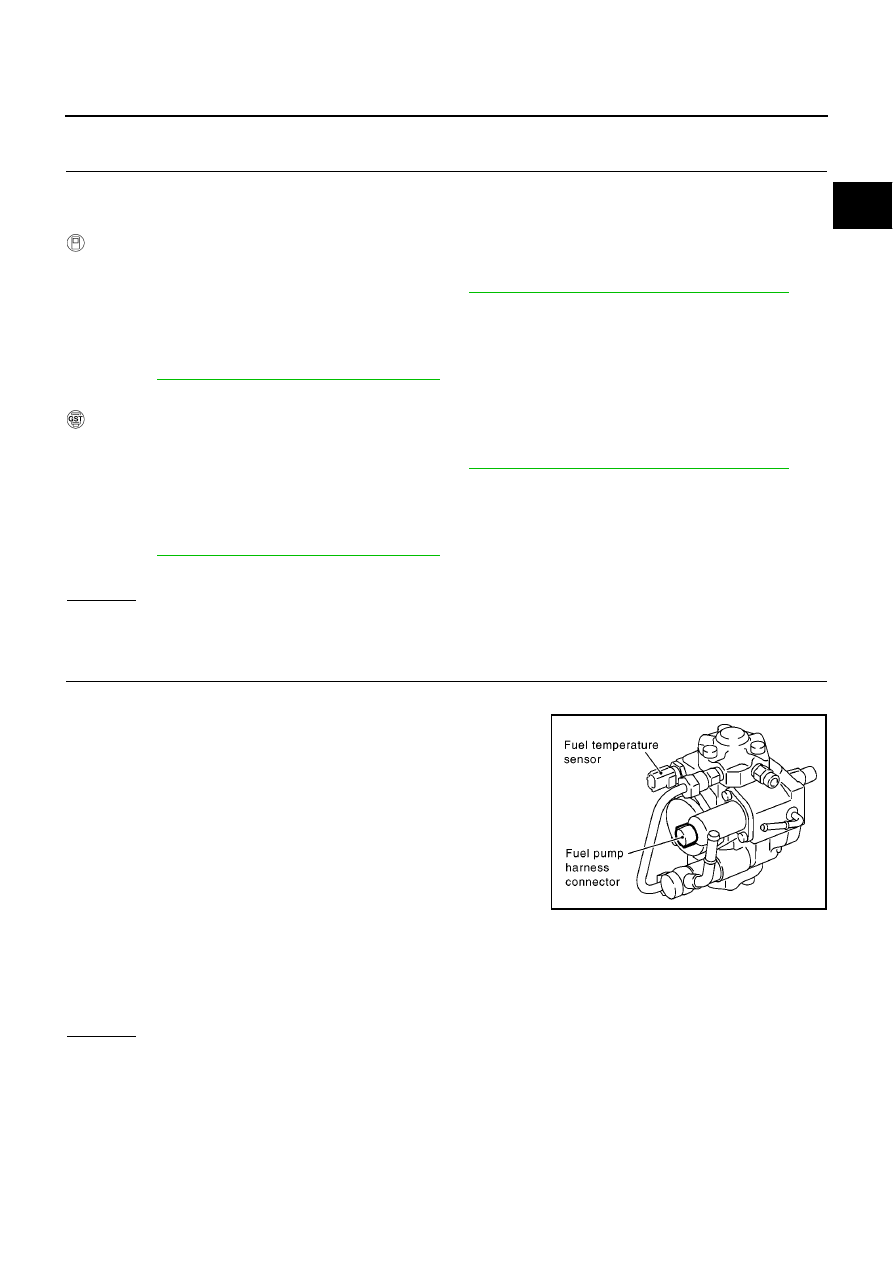

Component Inspection

EBS013G3

FUEL PUMP

1.

Check continuity between fuel supply pump terminals 1 and 2.

2.

If NG, replace fuel pump.

Continuity should exist.

Continuity should exist.

MBIB0623E

DTC P1272 FUEL PUMP

EC-1193

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Removal and Installation

EBS013G4

FUEL RAIL

Refer to

EM-147, "INJECTION TUBE AND FUEL INJECTOR"

.

FUEL PUMP

Refer to

EM-150, "FUEL PUMP"

.
