Nissan Almera Tino V10. Manual - part 578

EC-1138

[YD (WITH EURO-OBD)]

DTC P0401 EGR FUNCTION

3.

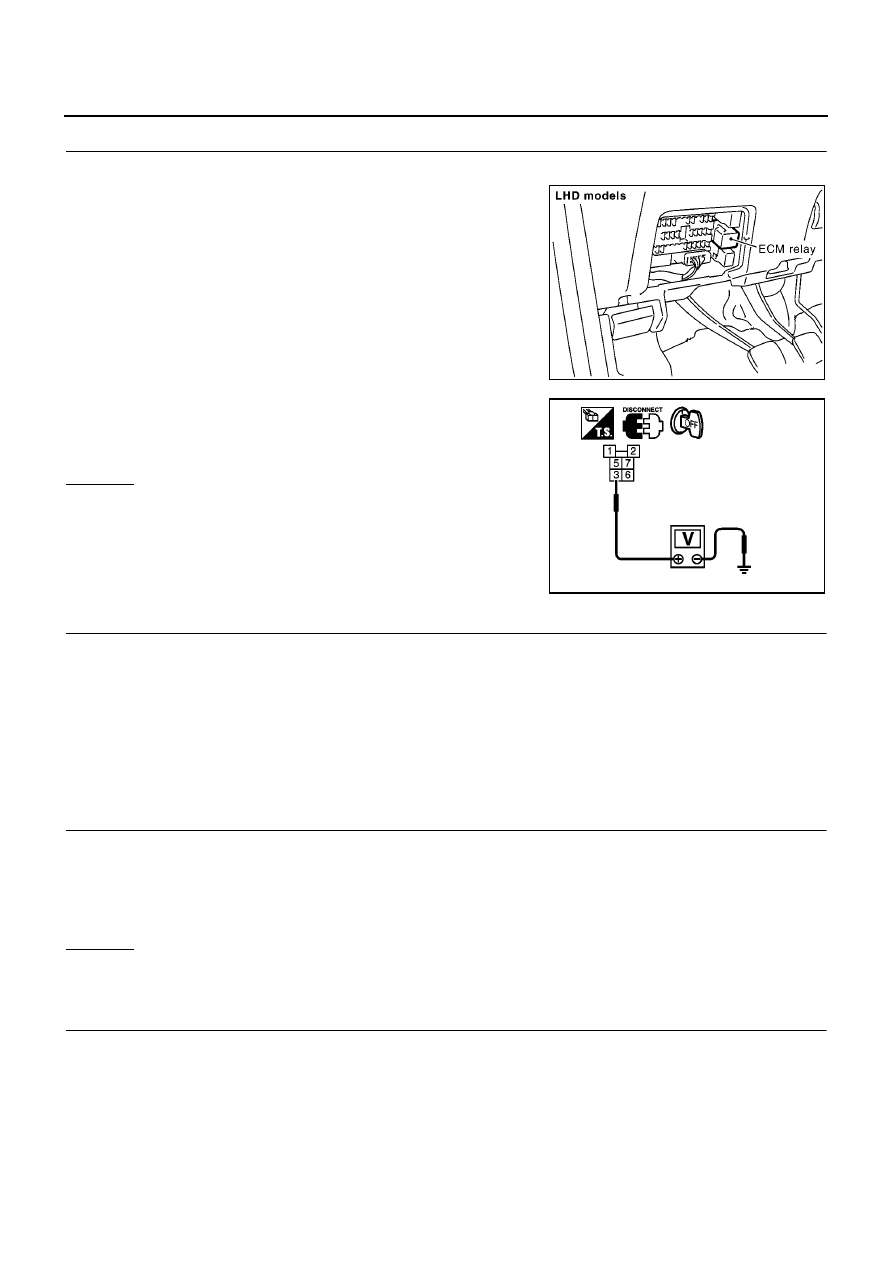

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-III

1.

Turn ignition switch OFF.

2.

Disconnect ECM relay.

3.

Check voltage between ECM relay terminal 3 and ground with
CONSULT-II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E125, M82 (LHD models)

●

Harness connectors E145, M80 (RHD models)

●

10A fuse

●

Harness for open or short between ECM relay and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-IV

1.

Check harness continuity between ECM relay terminal 5 and EGR volume control valve terminals 2, 5.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors F45, M71

●

Harness for open or short between ECM relay and EGR volume control valve

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0922E

Voltage: Battery voltage

PBIB0432E

Continuity should exist.

DTC P0401 EGR FUNCTION

EC-1139

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

7.

CHECK ECM RELAY

Refer to

EC-1174, "Component Inspection"

.

OK or NG

OK

>> GO TO 8.

NG

>> Replace ECM relay.

8.

CHECK EGR VOLUME CONTROL VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminals and EGR volume control valve terminals as follows.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 9.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

9.

CHECK EGR VOLUME CONTROL VALVE

Refer to

EC-1140, "Component Inspection"

.

OK or NG

OK

>> GO TO 10.

NG

>> Replace EGR volume control valve.

10.

CHECK EGR PASSAGE

Check the following for clogging and cracks.

●

EGR tube

●

EGR hose

OK or NG

OK

>> GO TO 11.

NG

>> Repair or replace EGR passage.

11.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1002, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

ECM terminal

EGR volume control valve terminal

25

1

26

6

27

3

28

4

Continuity should exist.

EC-1140

[YD (WITH EURO-OBD)]

DTC P0401 EGR FUNCTION

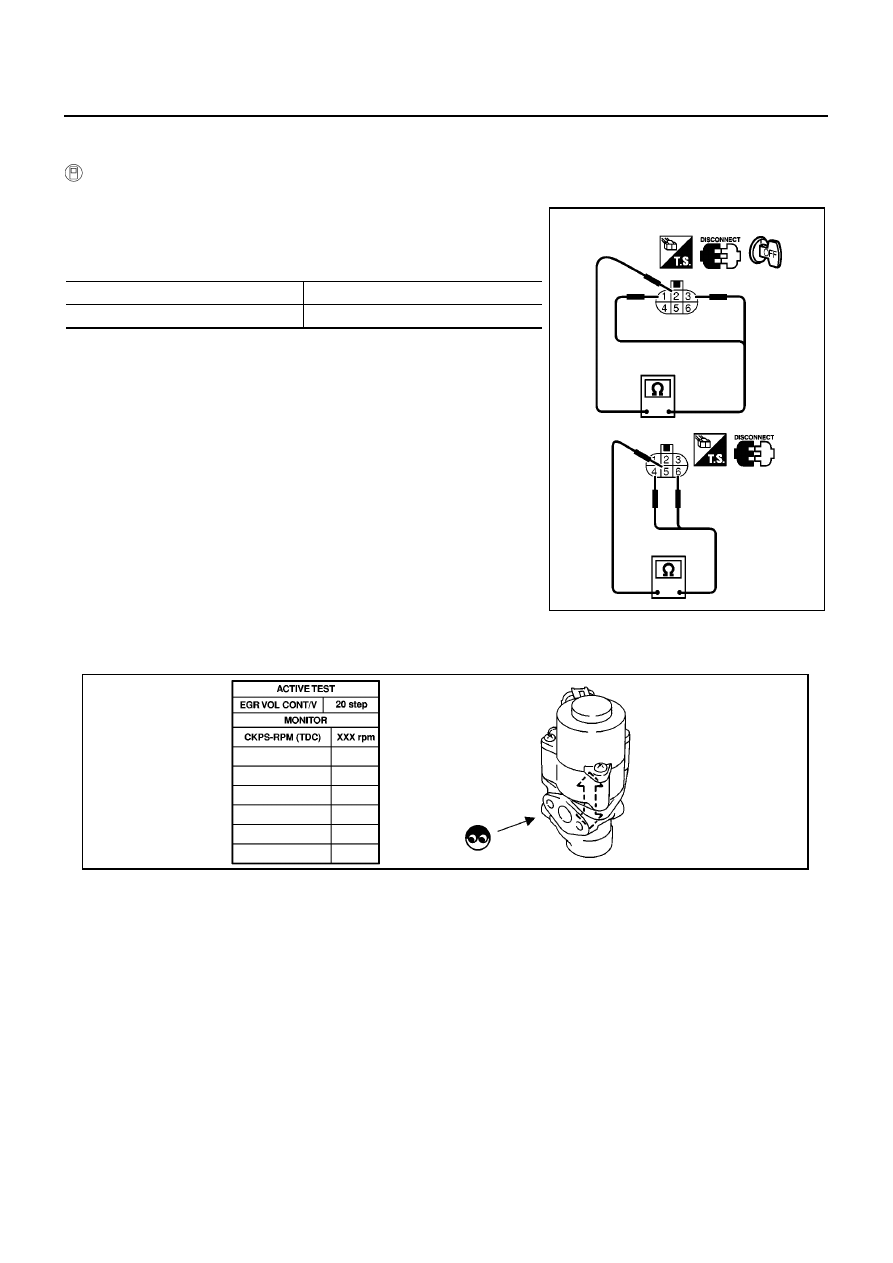

Component Inspection

EBS013DO

EGR VOLUME CONTROL VALVE

With CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

2.

Check resistance between the following terminals.

●

terminal 2 and terminals 1, 3

●

terminal 5 and terminals 4, 6

If NG, replace EGR volume control valve.
If OK, go to next step.

3.

Remove EGR volume control valve from cylinder head.

4.

Reconnect EGR volume control valve harness connector.

5.

Turn ignition switch ON.

6.

Perform “EGR VOL CONT/V” in “ACTIVE TEST” mode with CONSULT-II. Check that EGR volume control
valve shaft moves smoothly forward and backward according to the valve opening.

If NG, replace the EGR volume control valve.
NOTE:
When installing the EGR volume control valve, make sure that the shaft is in the same position before
checking.

Temperature

°

C (

°

F)

Resistance

Ω

20 (68)

13 - 17

MBIB0007E

SEF819Y

DTC P0401 EGR FUNCTION

EC-1141

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

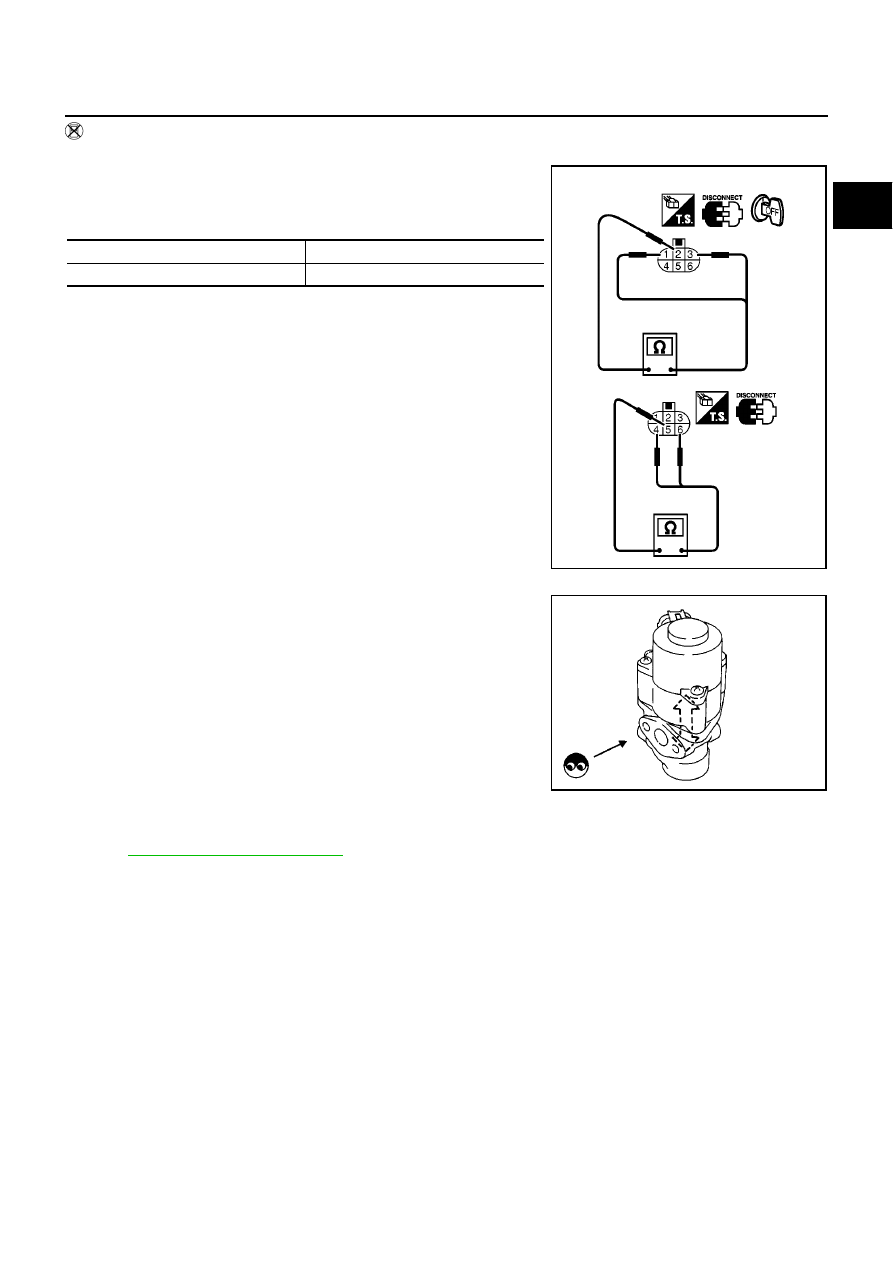

Without CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

2.

Check resistance between the following terminals.

●

terminal 2 and terminals 1, 3

●

terminal 5 and terminals 4, 6

If NG, replace EGR volume control valve.
If OK, go to next step.

3.

Remove EGR volume control valve from cylinder head.

4.

Reconnect EGR volume control valve harness connector.

5.

Turn ignition switch ON and OFF.

6.

Check that EGR volume control valve shaft moves smoothly for-
ward and backward according to the ignition switch position.
If NG, replace EGR volume control valve.

NOTE:
When installing the EGR volume control valve, make sure that
the shaft is in the same position before checking.

Removal and Installation

EBS013DP

EGR VOLUME CONTROL VALVE

Refer to

EM-123, "INTAKE MANIFOLD"

.

Temperature

°

C (

°

F)

Resistance

Ω

20 (68)

13 - 17

MBIB0007E

SEF560W
