EC-1134

[YD (WITH EURO-OBD)]

DTC P0401 EGR FUNCTION

CONSULT-II Reference Value in Data Monitor Mode

EBS013DI

Specification data are reference values.

ECM Terminals and Reference Value

EBS013DJ

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

On Board Diagnosis Logic

EBS013DK

MONITOR ITEM

CONDITION

SPECIFICATION

EGR VOL CON/V

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

After 1 minute at idle

More than 10 steps

Revving engine from idle to 3,600
rpm

0 step

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

25
26
27
28

GY
W/L
OR/B
GY/B

EGR volume control valve

[Engine is running]

●

Warm-up condition

●

Idle speed

0.1 - 14V
(Voltage signals of each ECM terminals
differ according to the control position of
EGR volume control valve.)

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0401

Exhaust gas recirculation flow
insufficient detected

The exhaust gas recirculation flow is
insufficient.

●

Harness or connectors
(The EGR volume control valve circuit
is open or shorted.)

●

EGR volume control valve stuck closed

●

EGR passage clogged

DTC P0401 EGR FUNCTION

EC-1135

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC Confirmation Procedure

EBS013DL

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON and select “DATA MONITOR” mode with
CONSULT-II.

2.

Start engine.

3.

Maintain the following conditions for at least 40 consecutive sec-
onds.

4.

If 1st trip DTC is detected, go to

EC-1137, "Diagnostic Proce-

dure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

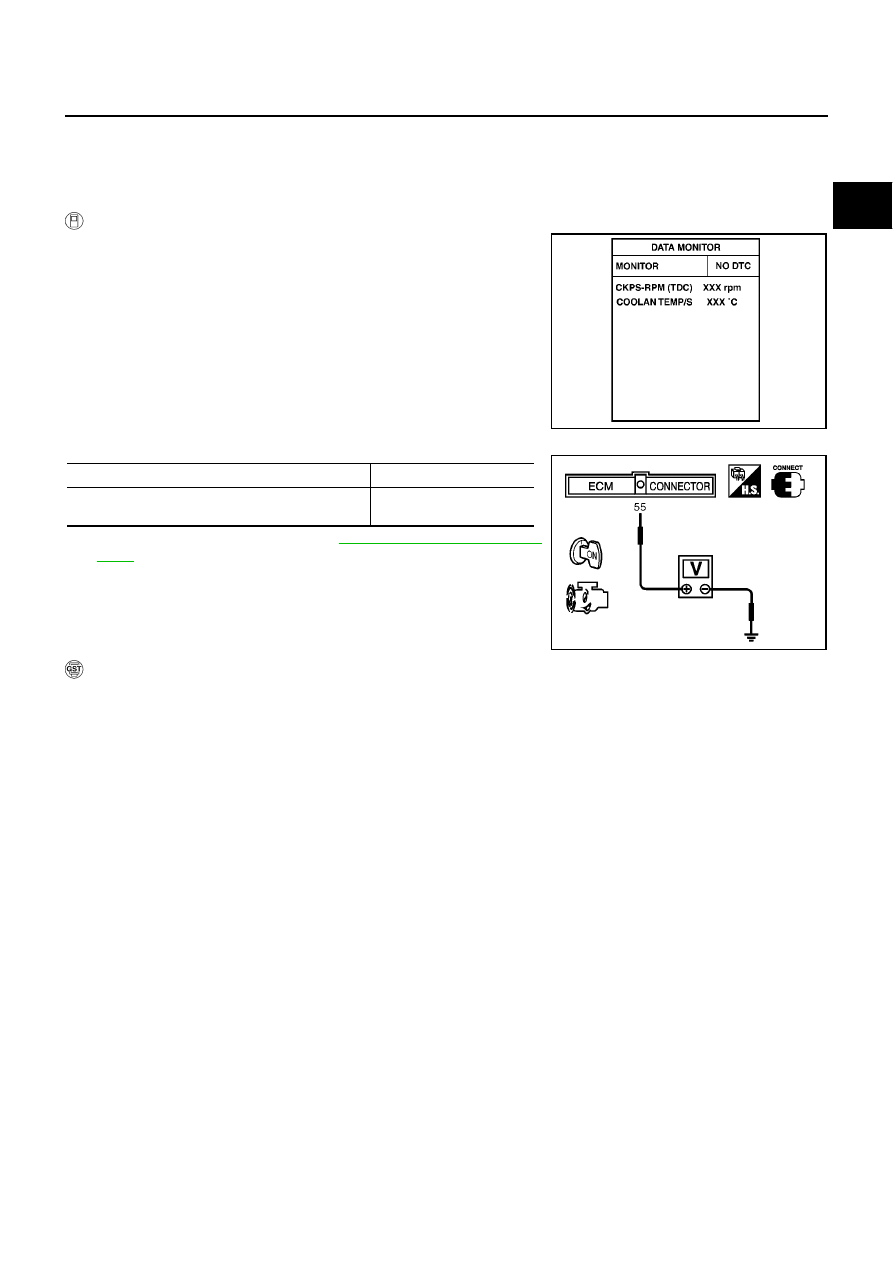

PBIB2156E

COOLAN TEMP/S

50 - 89

°

C (122 - 192

°

F)

Voltage between ECM terminal 55 (Intake air tem-
perature sensor) and ground

1.7 - 2.6V

PBIB2017E

EC-1136

[YD (WITH EURO-OBD)]

DTC P0401 EGR FUNCTION

Wiring Diagram

EBS013DM

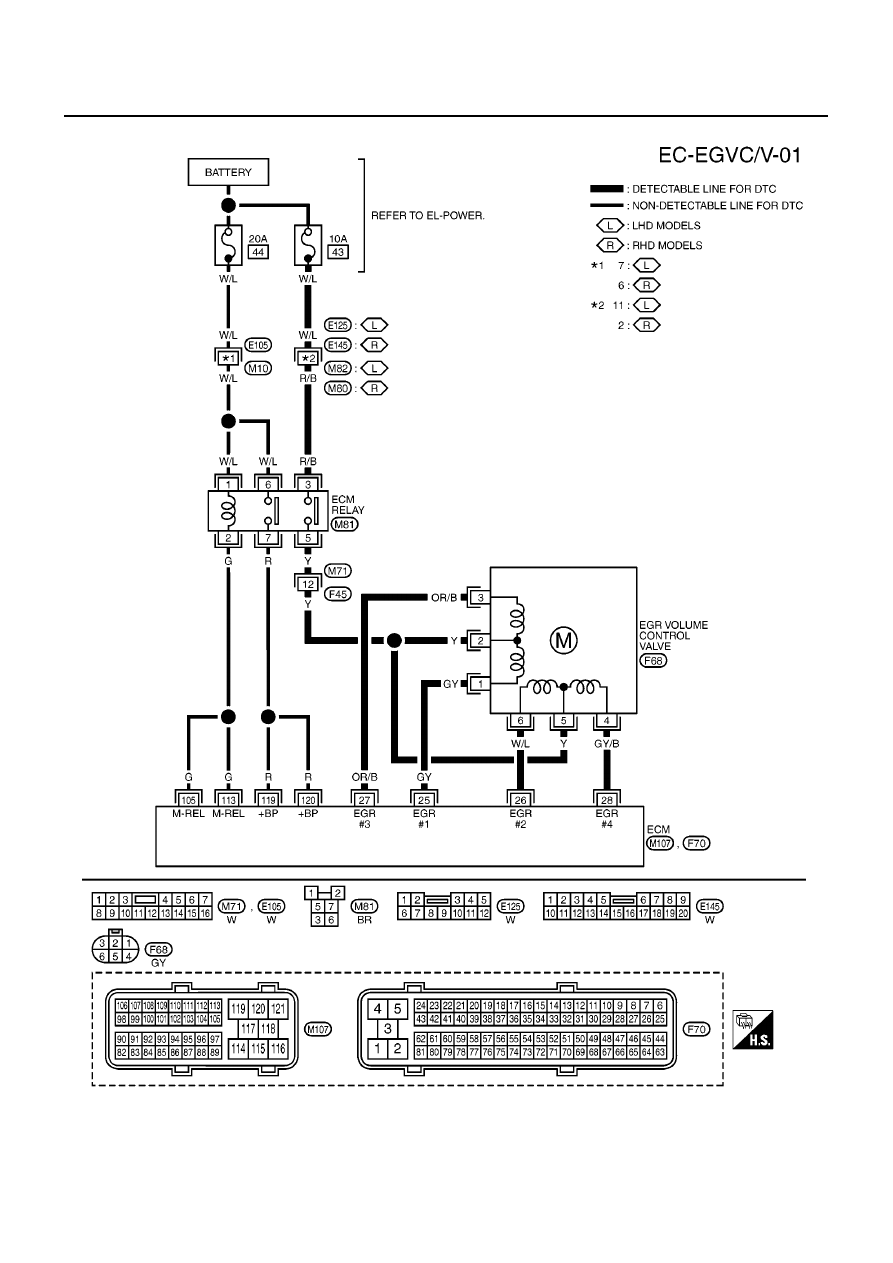

MBWA0621E

DTC P0401 EGR FUNCTION

EC-1137

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS013DN

1.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-I

1.

Turn ignition switch OFF, wait at least 10 seconds and then turn ON.

2.

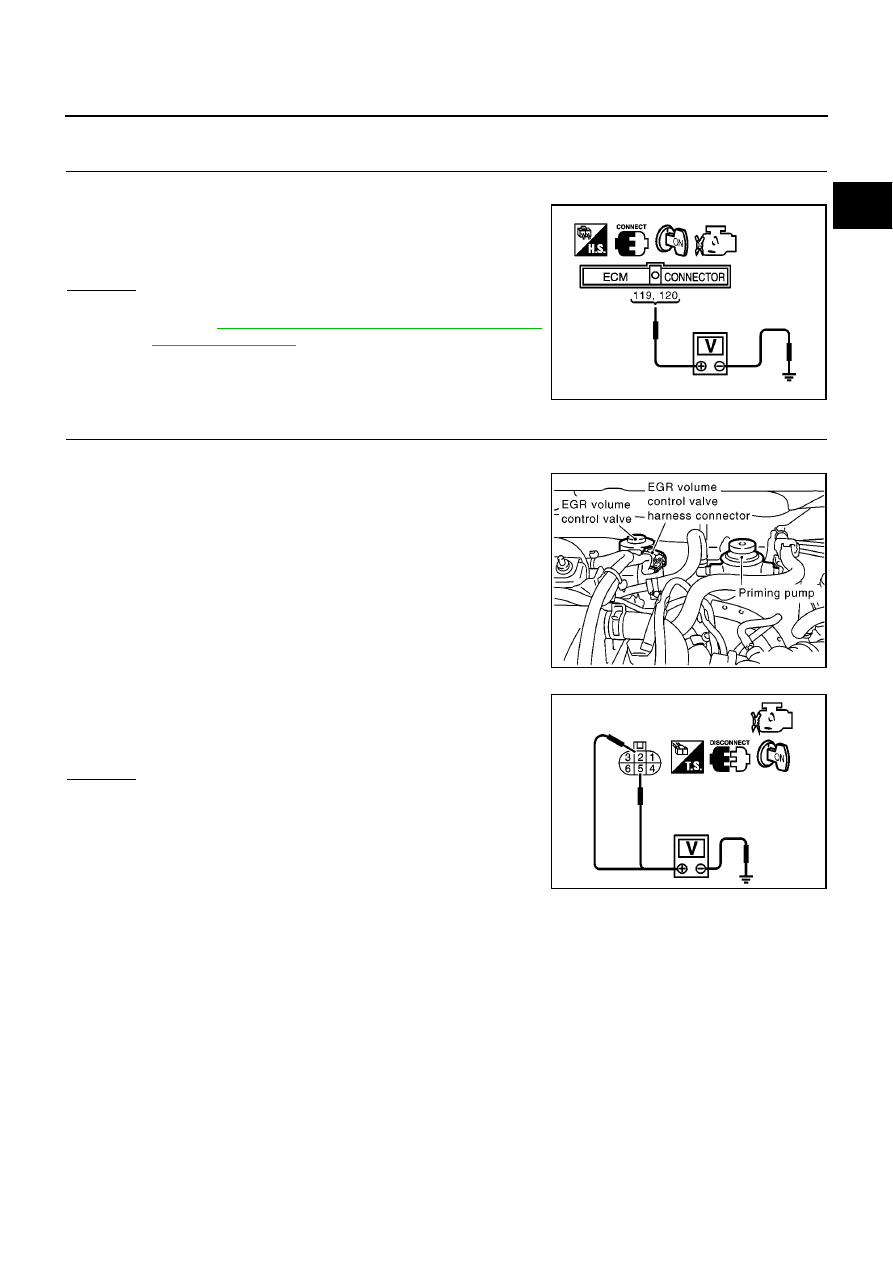

Check voltage between ECM terminals 119, 120 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 2.

NG

>> Go

to

EC-1003,

"MAIN

POWER

SUPPLY

AND

GROUND CIRCUIT"

.

2.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-II

1.

Turn ignition switch OFF.

2.

Disconnect EGR volume control valve harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between EGR volume control valve terminals 2, 5
and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 8.

NG

>> GO TO 3.

Voltage: Battery voltage

MBIB1096E

MBIB0911E

Voltage: Battery voltage

PBIB0431E
