EC-1098

[YD (WITH EURO-OBD)]

DTC P0234 TC SYSTEM

7.

CHECK VACUUM PUMP

Refer to

EM-143, "VACUUM PUMP"

.

OK or NG

OK

>> GO TO 8.

NG

>> Replace vacuum pump assembly.

8.

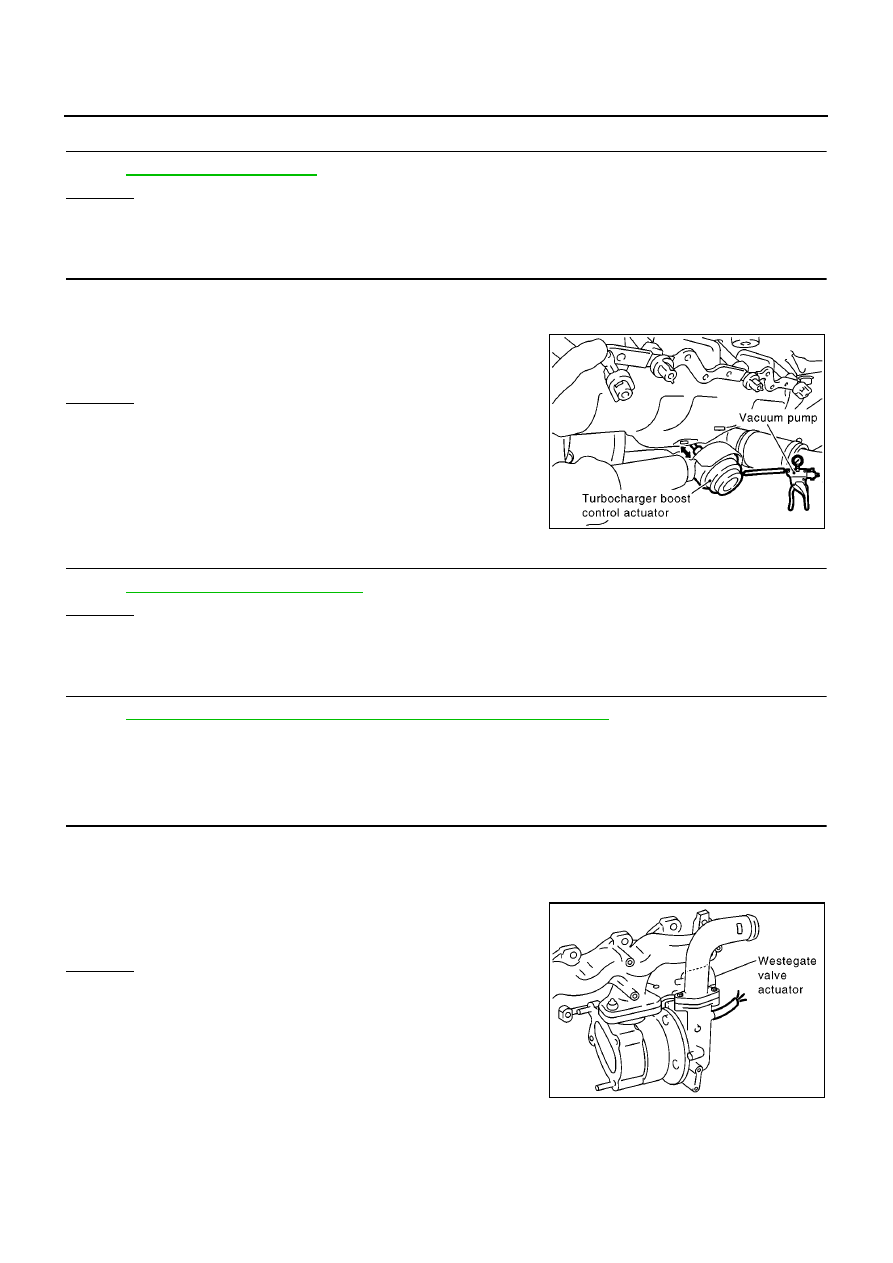

CHECK TURBOCHARGER BOOST CONTROL ACTUATOR

1.

Turn ignition switch OFF.

2.

Install a vacuum pump to turbocharger boost control actuator.

3.

Make sure that the turbocharger boost control actuator rod
moves smoothly when applying vacuum of -53.3kPa (-533mbar,
-400mmHg, -15.75inHg) and releasing it.

OK or NG

OK

>> GO TO 9.

NG

>> Replace turbocharger assembly.

9.

CHECK TURBOCHARGER BOOST SENSOR

Refer to

EC-1105, "Component Inspection"

.

OK or NG

OK

>> GO TO 10.

NG

>> Replace turbocharger boost sensor.

10.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1002, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Diagnostic Procedure(YD22DDT Engine Models)

EBS016LH

1.

CHECK HOSE AIR LEAKAGE

1.

Turn ignition switch OFF.

2.

Disconnect hose connected to wastegate valve actuator.

3.

Start engine and lit it idle.

4.

Check hose for air breathed out

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

MBIB0640E

Air should be breathed out.

MBIB1011E

DTC P0234 TC SYSTEM

EC-1099

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

2.

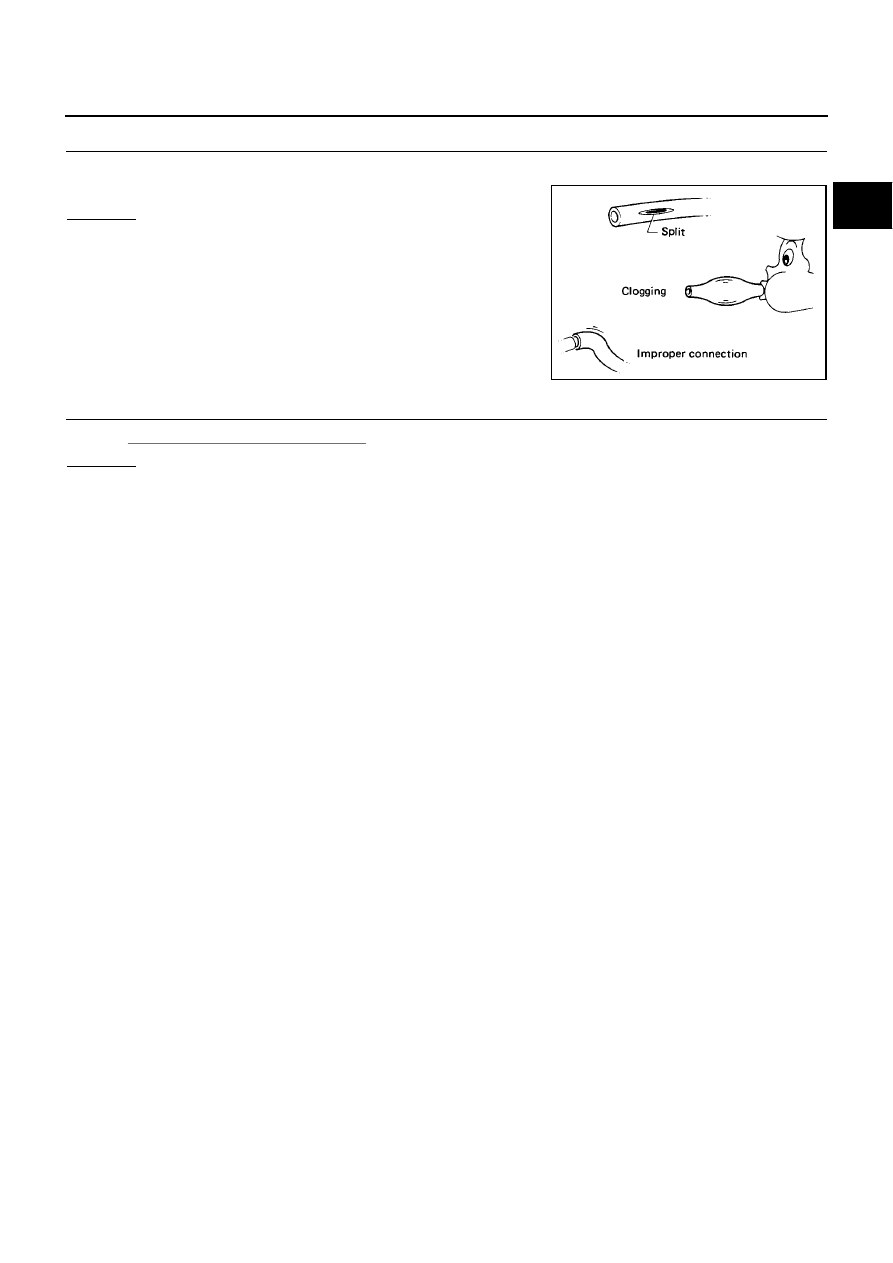

CHECK HOSE

1.

Turn ignition switch OFF.

2.

Check hose clogging, cracks or improper connection.

OK or NG

OK

>> GO TO 3.

NG

>> Replace turbocharger assembly.

3.

CHECK MAF SENSOR

Refer to

EC-1036, "Component Inspection"

.

OK or NG

OK

>> INSPECTION END

NG

>> Replace MAF sensor.

SEF109L

EC-1100

[YD (WITH EURO-OBD)]

DTC P0234 TC SYSTEM

Component Inspection

EBS014GW

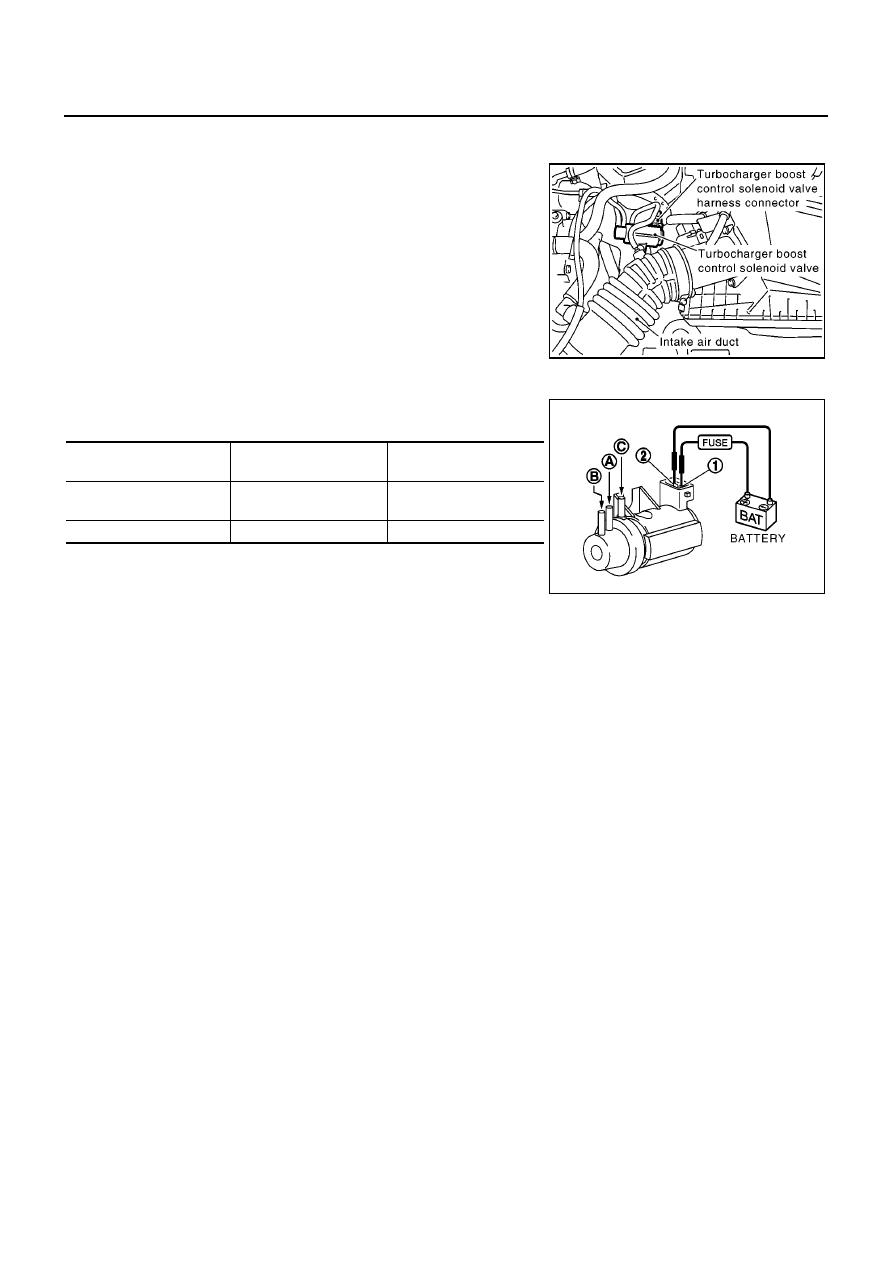

TURBOCHARGER BOOST CONTROL SOLENOID VALVE

1.

Disconnect turbocharger boost control solenoid valve harness
connector.

2.

Apply 12V direct current between turbocharger boost control solenoid valve terminals.

3.

Check air passage continuity of turbocharger boost control sole-
noid valve under the following conditions.

Operation takes less than 1 second.

If NG, replace turbocharger boost control solenoid valve.

MBIB0921E

CONDITIONS

Air passage continuity

between A and B

Air passage continuity

between A and C

12V direct current supply
between terminals 1 and 2

Yes

No

No supply

No

Yes

MBIB0996E

DTC P0237, P0238 TC BOOST SENSOR

EC-1101

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

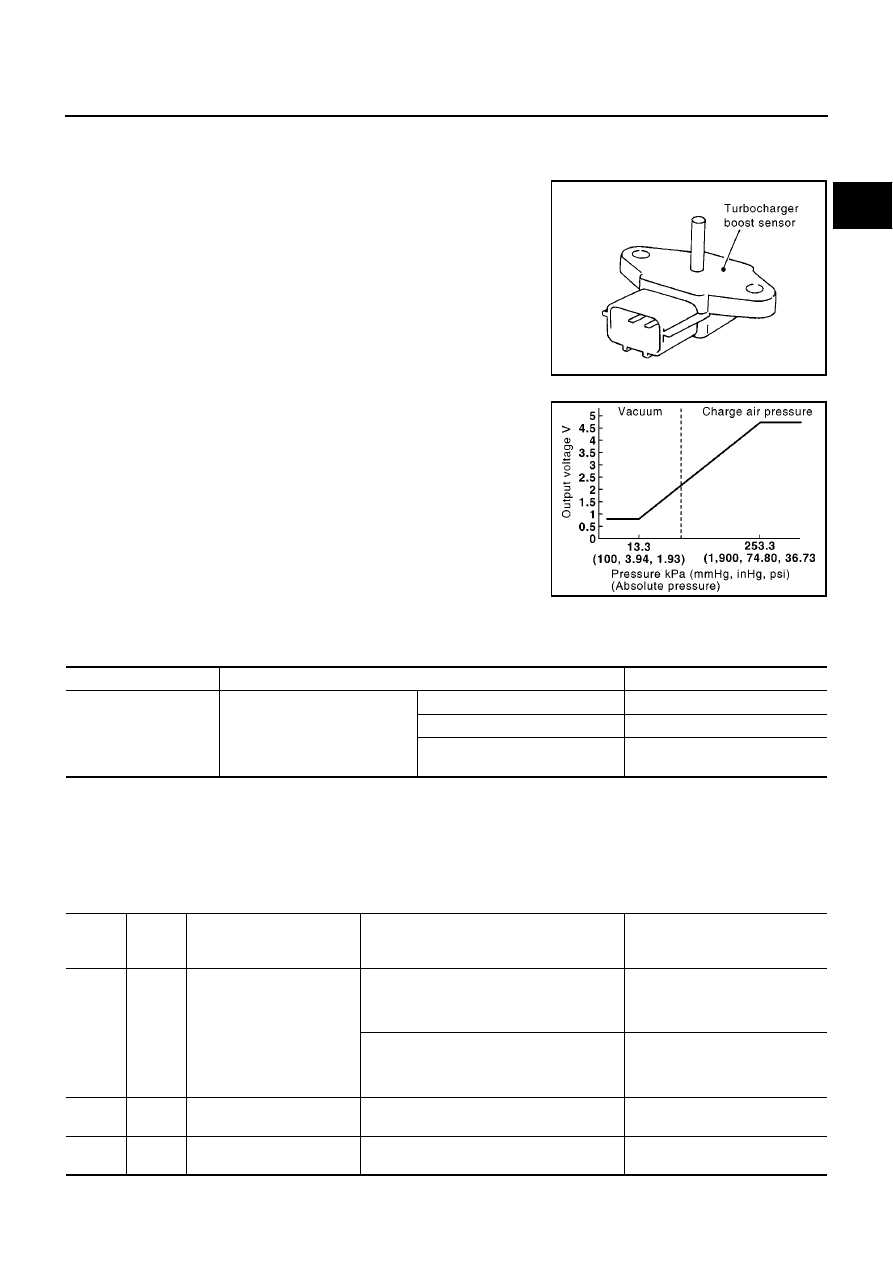

DTC P0237, P0238 TC BOOST SENSOR

PFP:22365

Component Description

EBS013C5

The turbocharger boost sensor detects pressure in the exit side of
the charge air cooler. The sensor output voltage to the ECM
increases as pressure increases.

CONSULT-II Reference Value in Data Monitor Mode

EBS013C6

Specification data are reference values.

*: For YD22DDTi engine models

ECM Terminals and Reference Value

EBS013C7

Specification data are reference values, and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MBIB0614E

MBIB0899E

MONITOR ITEM

CONDITION

SPECIFICATION

INT/M PRES SE [kPa]*

●

Engine: After warming up

●

Air conditioner switch: OFF

●

Shift lever: Neutral position

●

No-load

Idle

Approx. 100 kPa

2,800 rpm

Approx. 126 kPa

4,000 rpm

Approx. 106 kPa

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

52

Y

Turbocharger boost sensor*

[Engine is running]

●

Warm-up condition

●

Idle speed

2.3 - 2.6V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

2.5 - 2.8V

64

W

Turbocharger boost sensor
power supply

[Ignition switch ON]

Approximately 5.3V

71

B

Turbocharger boost sensor
ground

[Ignition switch ON]

Approximately 0.3V
