EC-1074

[YD (WITH EURO-OBD)]

DTC P0217 ENGINE OVER TEMPERATURE

WITHOUT CONSULT-II

1.

Check the coolant level in the reservoir tank and radiator.
Allow engine to cool before checking coolant level.
If the coolant level in the reservoir tank and/or radiator is below
the proper range, skip the following steps and go to

EC-1077,

"Diagnostic Procedure"

.

2.

Confirm whether customer filled the coolant or not. If customer
filled the coolant, skip the following steps and go to

EC-1077,

"Diagnostic Procedure"

.

3.

Start engine.
Be careful not to overheat engine.

4.

Set temperature control lever to full cold position.

5.

Turn air conditioner switch ON.

6.

Turn blower fan switch ON.

7.

Run engine at idle for a few minutes with air conditioner operating.
Be careful not to overheat engine.

8.

Make sure that cooling fans operates at low speed.
If NG, go to

EC-1077, "Diagnostic Procedure"

.

If OK, go to the following step.

9.

Turn ignition switch OFF.

10. Turn air conditioner switch and blower fan switch OFF.
11. Disconnect engine coolant temperature sensor harness connec-

tor.

12. Connect 150

Ω

resistor to engine coolant temperature sensor

harness connector.

13. Restart engine and make sure that cooling fan operates at

higher speed than low speed.
Be careful not to overheat engine.

14. If NG, go to

EC-1077, "Diagnostic Procedure"

.

SEF621W

SEC163BA

MEC475B

DTC P0217 ENGINE OVER TEMPERATURE

EC-1075

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

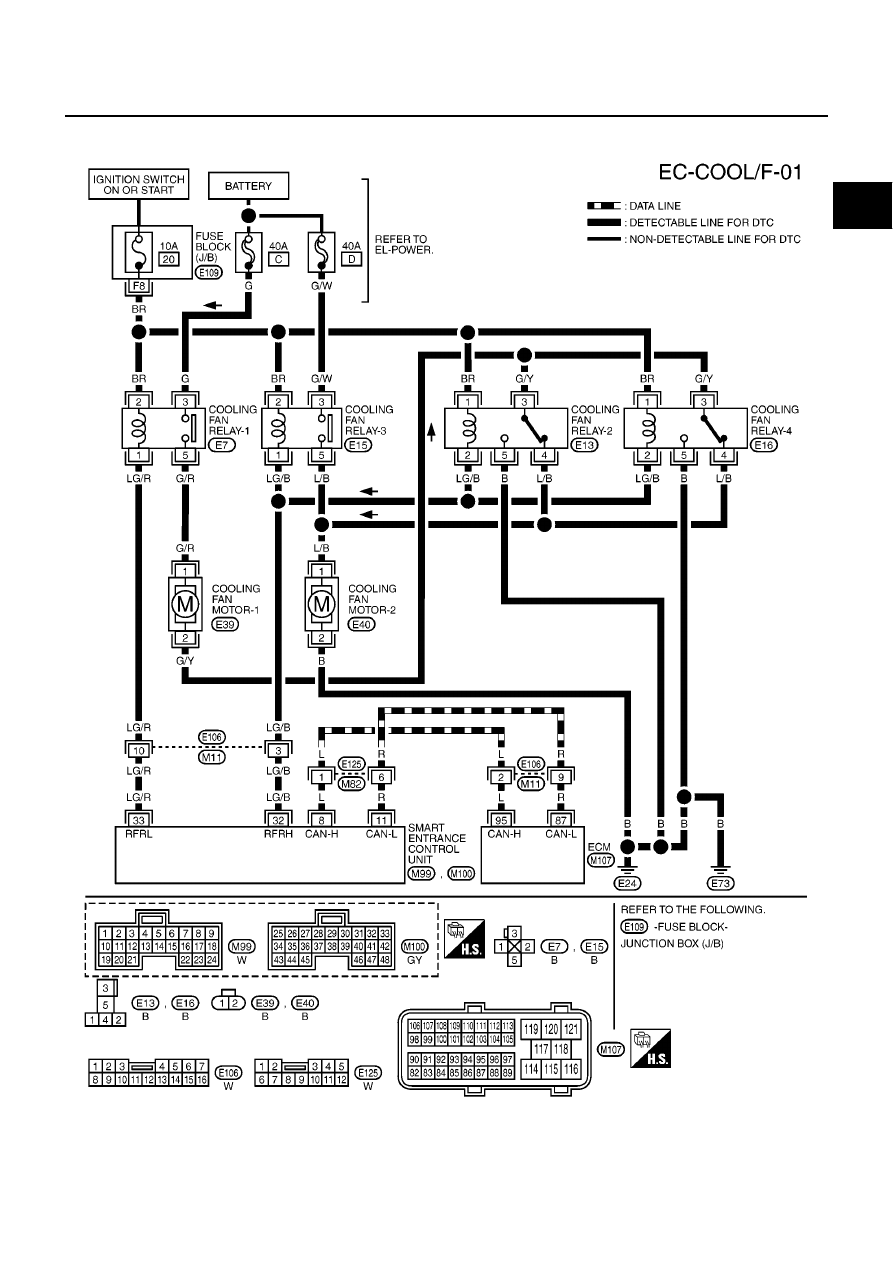

Wiring Diagram

EBS013BL

LHD MODELS

YEC507A

EC-1076

[YD (WITH EURO-OBD)]

DTC P0217 ENGINE OVER TEMPERATURE

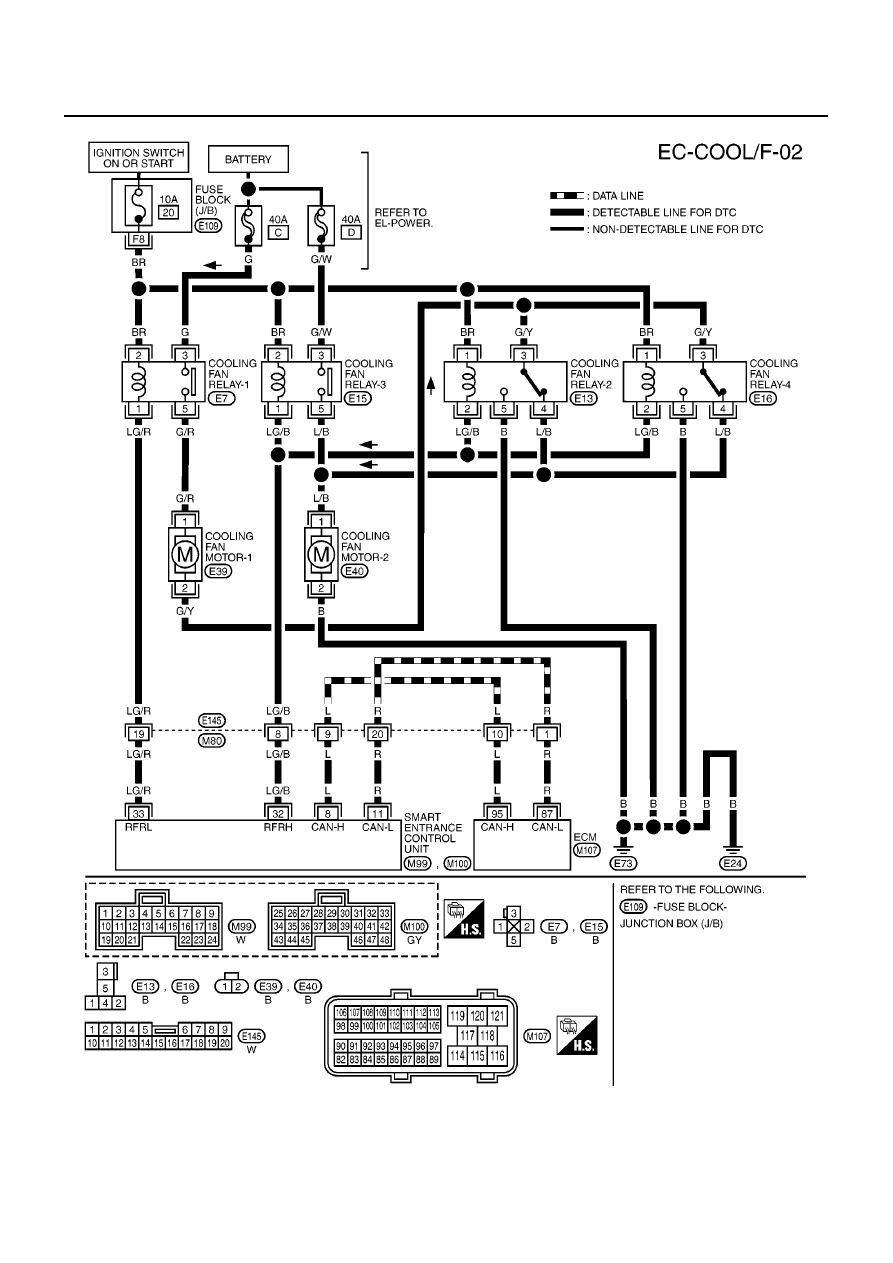

RHD MODELS

YEC508A

DTC P0217 ENGINE OVER TEMPERATURE

EC-1077

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS014GQ

1.

INSPECTION START

Do you have CONSULT-II?
Yes or No

Yes

>> GO TO 2.

No

>> GO TO 5.

2.

CHECK COOLING FAN LOW SPEED OPERATION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Perform “COOLING FAN” in “ACTIVE TEST” mode with CON-
SULT-II and touch “LOW” on the CONSULT-II screen.

3.

Make sure that cooling fans-1 and -2 operate at low speed.

OK or NG

OK

>> GO TO 3.

NG

>> Check cooling fan low speed control circuit. (Go to

EC-

1080, "PROCEDURE A"

.)

3.

CHECK COOLING FAN HIGH SPEED OPERATION-I

With CONSULT-II

1.

Touch “HIGH” on the CONSULT-II screen.

2.

Make sure that cooling fan-1 operates at higher speed than low
speed.

OK or NG

OK

>> GO TO 4.

NG

>> Check cooling fan high speed control circuit-1. (Go to

EC-1082, "PROCEDURE B"

.)

4.

CHECK COOLING FAN HIGH SPEED OPERATION-II

With CONSULT-II

Make sure that cooling fan-2 operates at higher speed than low speed.

OK or NG

OK

>> GO TO 8.

NG

>> Check cooling fan high speed control circuit-2. (Go to

EC-1084, "PROCEDURE C"

.)

SEF784Z

SEF785Z
