EC-922

[QG (WITHOUT EURO-OBD)]

REFRIGERANT PRESSURE SENSOR

2.

CHECK REFRIGERANT PRESSURE SENSOR POWER SUPPLY CIRCUIT

1.

Turn A/C switch and blower switch “OFF”.

2.

Stop engine.

3.

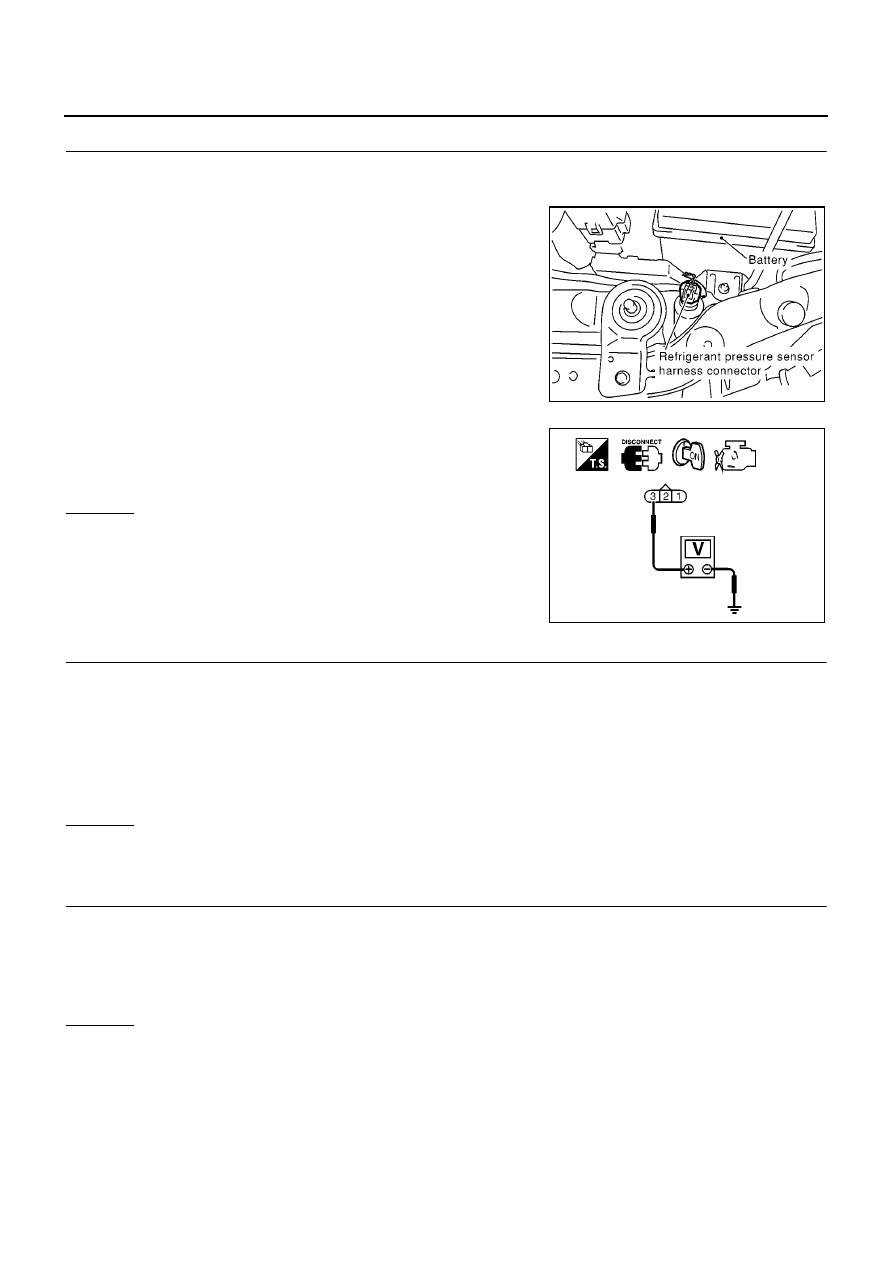

Disconnect refrigerant pressure sensor harness connector.

4.

Turn ignition switch “ON”.

5.

Check voltage between refrigerant pressure sensor terminal 3
and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

3.

CHECK REFRIGERANT PRESSURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminal 57 and refrigerant pressure sensor terminal 1.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK REFRIGERANT PRESSURE SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Check harness continuity between ECM terminal 69 and refrigerant pressure sensor terminal 2.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0116E

Voltage: Approximately 5V

SEF479Y

Continuity should exist.

Continuity should exist.

REFRIGERANT PRESSURE SENSOR

EC-923

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

CHECK INTERMITTENT INCIDENT

Refer to

EC-644, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

OK or NG

OK

>> Replace refrigerant pressure sensor.

NG

>> Repair or replace.

Removal and Installation

EBS00R41

REFRIGERANT PRESSURE SENSOR

Refer to “REFRIGERANT SYSTEM”, ATC-15.

EC-924

[QG (WITHOUT EURO-OBD)]

ELECTRICAL LOAD SIGNAL

ELECTRICAL LOAD SIGNAL

PFP:25350

Description

EBS00R42

The electrical load signals except headlamp switch signal are transferred through the CAN communication
line.

CONSULT-II Reference Value in Data Monitor Mode

EBS00R43

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

LOAD SIGNAL

Ignition switch: ON

Rear window defogger switch is ON and/or
lighting switch is 2nd.

ON

Rear window defogger switch is OFF and light-
ing switch is OFF.

OFF

ELECTRICAL LOAD SIGNAL

EC-925

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

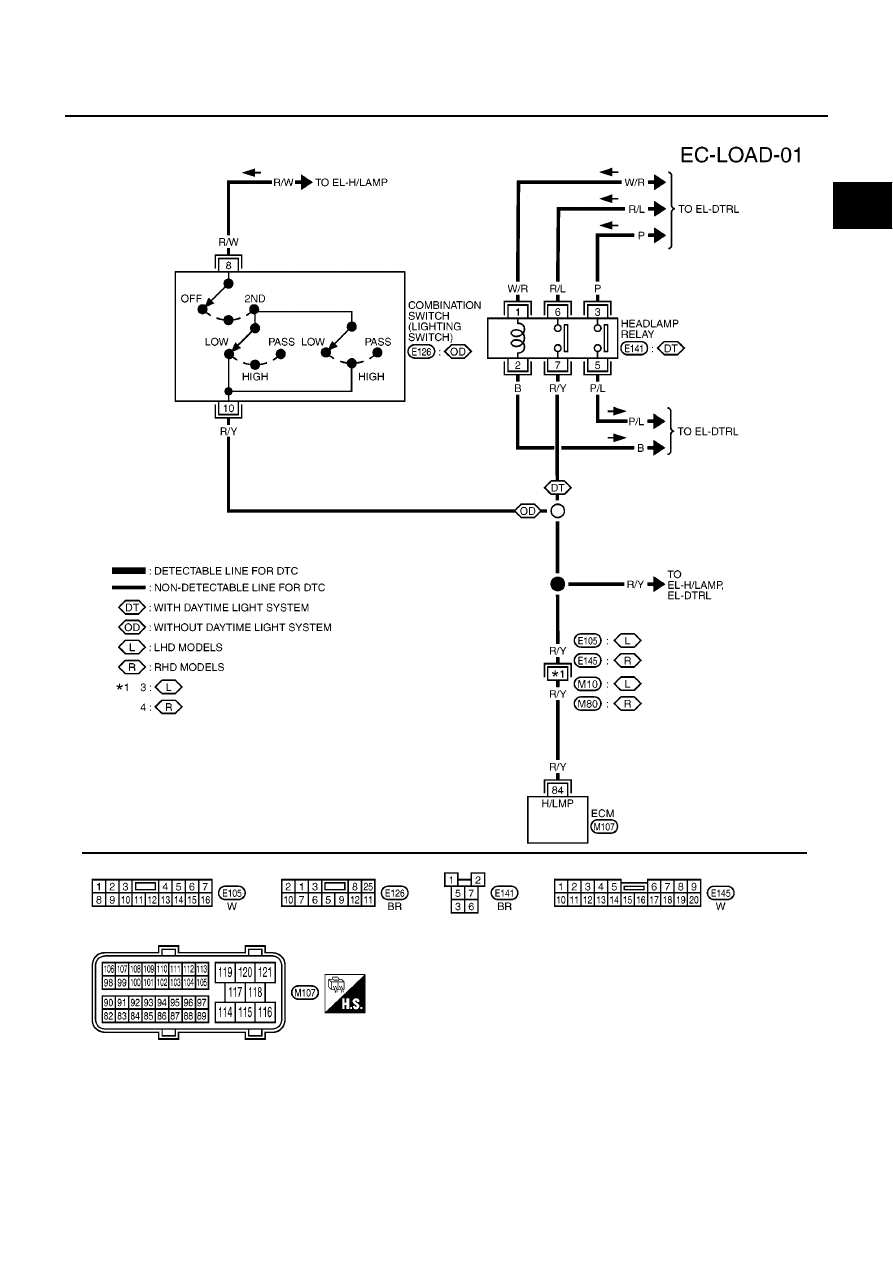

Wiring Diagram

EBS00R44

YEC477A
